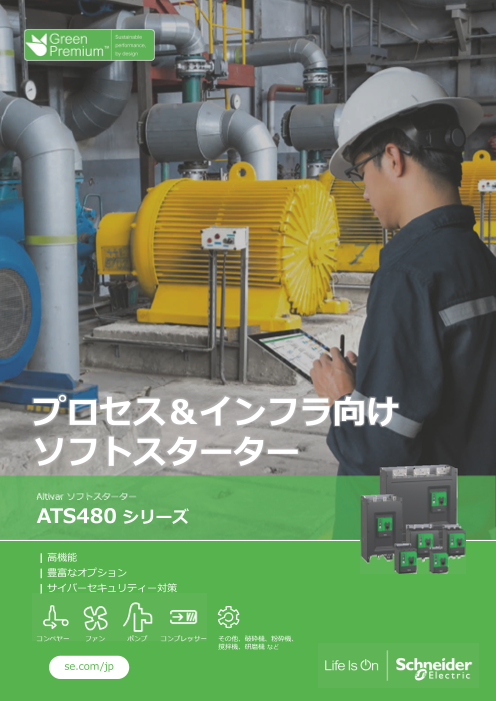

ATS048リーフレット（2024/3）

プロセス＆インフラ向け ソフトスターター Altivar ソフトスターター ATS480 シリーズ | ⾼機能 | 豊富なオプション | サイバーセキュリティー対策 コンベヤー ファン ポンプ コンプレッサー その他、破砕機、粉砕機、 撹拌機、研磨機 など se.com/jp Internal

製品概要 供給電圧 三相208〜690V 停⽌⽅法 トルク制御、ダイナミックブレーキ、DC注⼊ 定格電流 17〜1700A モーター熱保護 サーマルリレー内蔵、PTC、PT100 モーター容量 4〜900kW ⼆重定格 ND & HD 標準︓Modbusシリアル 通信 オプション︓Modbus TCP、EtherNet/IP、 制御タイプ 電圧制御、独⾃トルク制御 PROFINET、PROFIBUS DP、 電流制限 500%（最⼤︓モーター定格電流700%） CANopen ■特⻑ ⾼機能 豊富なオプション サイバーセキュリティー対策 ⼆重定格（ND/HD）、独⾃トルク Modbusシリアルを標準搭載し、 IEC62443で必要とされるサイバーセキュリ 制御により加減速制御も最適化。 オプションで各種オープンネッ ティー対策に取り組んでいます。 モーター保護機能、バイパス機能な トワークおよびWebサーバー ど多彩な機能を搭載し、 機能に対応。グラフィックディ • ユーザー認証/認可を含むユーザー シビアなアプリケー スプレイにより豊富な情報表⽰ アカウント管理 ション制御にも も可能です。 • ポート、機能、またはサービスを 対応できます。 制限するための強化 • サイバーセキュリティー関連イベン トを管理するための脅威インテリ ジェンス • サイバーセキュリティーに準拠した ファームウェアのアップグレード ■型式⼀覧（バイパスなし） 型式 三相230V（kW） 三相400V（kW） 三相440V（kW） 定格電流（A） ND HD ND HD ND HD ND HD ATS480D17Y 4 3 7.5 5.5 7.5 5.5 17 12 ATS480D22Y 5.5 4 11 7.5 11 7.5 22 17 ATS480D32Y 7.5 5.5 15 11 15 11 32 22 ATS480D38Y 9 7.5 18.5 15 18.5 15 38 32 ATS480D47Y 11 9 22 18.5 22 18.5 47 38 ATS480D62Y 15 11 30 22 30 22 62 47 ATS480D75Y 18.5 15 37 30 37 30 75 62 ATS480D88Y 22 18.5 45 37 45 37 88 75 ATS480C11Y 30 22 55 45 55 45 110 88 ATS480C14Y 37 30 75 55 75 55 140 110 ATS480C17Y 45 37 90 75 90 75 170 140 ATS480C21Y 55 45 110 90 110 90 210 170 ATS480C25Y 75 55 132 110 132 110 250 210 ATS480C32Y 90 75 160 132 160 132 320 250 ATS480C41Y 110 90 220 160 220 160 410 320 ATS480C48Y 132 110 250 220 250 220 480 410 ATS480C59Y 160 132 315 250 355 250 590 480 ATS480C66Y – 160 355 315 400 355 660 590 ATS480C79Y 220 – 400 355 500 400 790 660 ATS480M10Y 250 220 500 400 630 500 1,000 790 ATS480M12Y 355 250 630 500 710 630 1,200 1,045 * モーター容量はあくまで参考値になり、モーターメーカーや種類により異なります。 * その他機種︓三相500~690V、またはモーターデルタ内接続はカタログをご確認ください。 se.com/jp ATS480シリーズの詳細情報はWebサイトをご覧ください。 www.se.com/jp/ja/product-subcategory/2940 シュナイダーエレクトリックホールディングス株式会社 ご⽤命は… 製品に関するお問い合わせは、シュナイダーエレクトリックカスタマーケアまで 平⽇ 9:00〜19:00 祝⽇（弊社指定の休業⽇を除く） 9:00〜12:00、13:00〜17:00 03-4578-4697 ●ご使⽤の前に必ずマニュアル、およびその他付属する書類をよくお読みください。●据付け・接続・保守は、必ず電気 設備の施⼯法、関連法規などを熟知し、かつ適切な技能を有する⽅が⾏うようにしてください。これらを守らずに使⽤した 結果、⼈命に関わる重傷や機器の損傷、その他いかなる結果が⽣じても弊社は⼀切の責任を負わないものとします。 ●掲載した内容は、製品改良のため予告なく変更する場合がございます。 Copyright © 2024 Schneider Electric Japan Holdings Ltd. All Rights Reserved. J2403PL-00716-00 Internal
