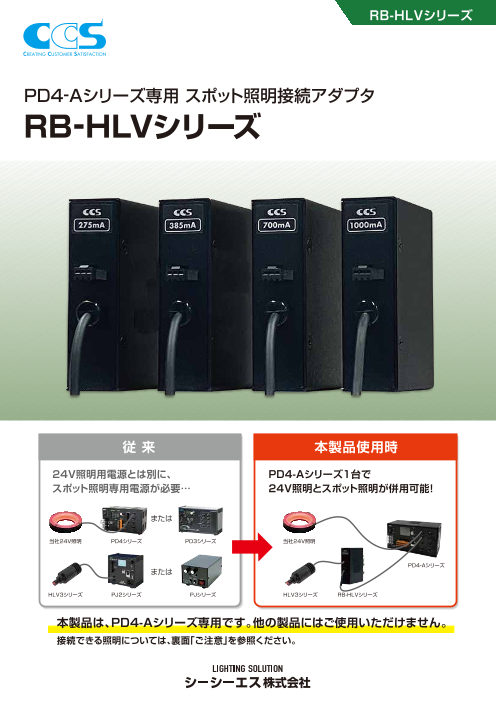

PD4-Aシリーズ専用　スポット照明接続アダプタ　RB-HLVシリーズ

RB-HLVシリーズ PD4-Aシリーズ専用 スポット照明接続アダプタ RB-HLVシリーズ 従 来 本製品使用時 24V照明用電源とは別に、 PD4-Aシリーズ1台で スポット照明専用電源が必要… 24V照明とスポット照明が併用可能！ または 当社24V照明 PD4シリーズ PD3シリーズ 当社24V照明 PD4-Aシリーズ または HLV3シリーズ PJ2シリーズ PJシリーズ HLV3シリーズ RB-HLVシリーズ 本製品は、PD4-Aシリーズ専用です。他の製品にはご使用いただけません。 接続できる照明については、裏面「ご注意」を参照ください。

特長 ■ PD4-Aシリーズに、スポット照明※1を接続できる専用アダプタ ■ PD4-Aシリーズ１台で、24V照明とスポット照明※1が制御可能 ■ 当社スポット照明専用電源PJ2シリーズ使用時と同等の明るさでスポット照明※1を使用可能 ■ 24V照明と同等の応答速度でスポット照明※1を使用可能 ■ スポット照明専用電源が不要のため、設定工数の削減と、省スペース化を実現 ※1 接続できる照明については、下記「ご注意」を参照ください。 主な仕様 外形寸法図 型　式 RB-HLV-275 RB-HLV-385 RB-HLV-700 RB-HLV-1000 RB-HLV-275 / RB-HLV-385 / RB-HLV-700 / RB-HLV-1000 出力電流（max.） 275 mA 385 mA 700 mA 1000 mA 消費電力（max.） ※2 4.9 W 6.2 W 7.3 W 9.7 W 電流ラベル (5) 300 60 (19) 適合照明 下記「ご注意」参照 24 50 適合電源 PD4-Aシリーズ 出力コネクタ 駆動方式 定電流方式 チャネル数 1チャネル 使用温湿度 温度：0～40℃、湿度：20～85％RH（結露なきこと） 保存温湿度 温度：-20～60℃、湿度：20～85％RH（結露なきこと） 冷却方式 自然空冷 入力コネクタ 適合規格 24 CE、UKCA、KC、RoHS適合 18 2×M3 底面固定用ネジ穴 材質、表面処理 材質：鋼板、表面処理：黒レザートーン （挿入深さ5 mm以下） 質量 310 ℊ以下 付属品 取扱説明書（日 / 英） ※2 本製品と、接続するスポット照明との消費電力の合計です。 ご注意 ・本製品は型式によって、接続できるスポット照明に制限があります。 下記記載の照明以外の接続に関しては、担当営業にお問い合わせください。 型　式 RB-HLV-275 RB-HLV-385 RB-HLV-700 RB-HLV-1000 入力電流（max.） 275 mA 385 mA 700 mA 1000 mA HLV3-22□□-2 HLV3-22□□-4M HLV3-22□□-2-1220 HLV3-22□□-4S 適合照明※3 HLV3-22□□-1 HLV3-22□□-2C-1220 HLV3-22IR860 型　式 HLV3-14□□（-HU） HLV3-22□□-1Ｃ HLV3-22□□-2C HLV3-22IR950-SP HLV-22IR○ HLV3-22□□-4C HLV2-24UV3-365 HLV3-22□□-4-NR HLV2-24VL3-△ HLV3-3M-RGB-4 ・出力電流は、製品前面の上部にある表示をご確認ください。 ・照明側・電源側ともに、分岐ケーブルの使用はできません。 ・PD4-Aシリーズ1台につき、本製品の最大接続台数は4台までです※4。 ・正しくお使いいただくために、ご使用の前に必ず「取扱説明書」をよくお読みください。 ・製品改良のため仕様、デザインは予告なく変更する場合がありますのでご了承ください。 定格出力電流が275 mA ※3 型式名の□□には、LED発光色が入ります。（RD：赤色、SW、白色、BL：青色、GR：緑色） RB-HLV-275 　　型式名の○には、対応波長が入ります。（型式 105：1050 nm、120：1200 nm、130：1300 nm、145：1450 nm、155：1550 nm、165：1650 nm） 　　型式名の△には、発光波長：385/395/405が入ります。 ※4 消費電力の合計がPD4-Aシリーズの最大出力を超えない範囲でご使用ください。 ■「CCS」および「LIGHTING SOLUTION」は、シーシーエス株式会社の登録商標または商標です。 ■ 京都本社／西部営業所／テスティングルーム【京都・淀屋橋（大阪）・守山（滋賀）・博多（福岡）・熊本】 〒602-8019 京都府京都市上京区室町通出水上ル近衛町38番地 TEL：075-415-8277 FAX：075-415-8278 ■ 東京営業所／テスティングルーム【恵比寿（東京）・大宮（埼玉）・横浜（神奈川）】 〒105-0022 東京都港区海岸1-9-1 浜離宮インターシティ ３F TEL：03-5791-3701 FAX：03-5791-3704 ■ 名古屋営業所／テスティングルーム【名古屋（愛知）・三河（愛知）・金沢（石川）】 〒450-0002 愛知県名古屋市中村区名駅4-6-23 第三堀内ビルディング 6F TEL：052-541-6550 FAX：052-541-6050 ■ 仙台営業所／テスティングルーム【仙台（宮城）・札幌（北海道）】 〒980-0014 宮城県仙台市青葉区本町1-1-1 大樹生命仙台本町ビル 13F TEL：022-224-9101 FAX：022-224-9102 Copyright © 2025 CCS Inc. All Rights Reserve URL：https://www.ccs-inc.co.jp E-mail：sales@ccs-inc.co.jp 記載内容は2025年7月現在のものです。　　01002-00-2507- RB-HLVシリーズ 80 7
