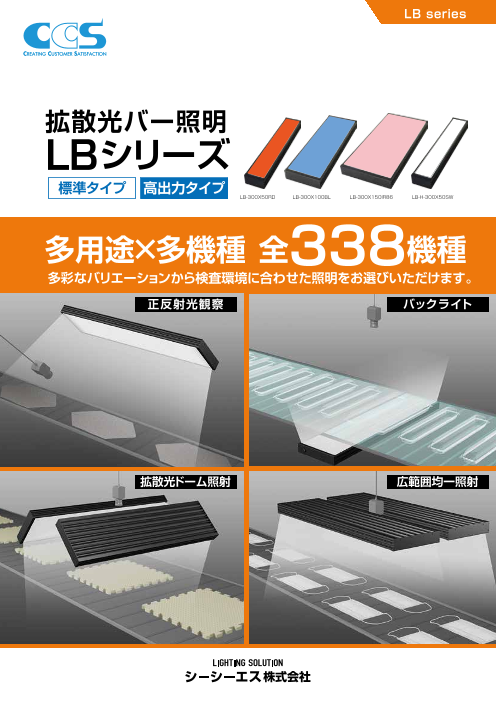

LB series 拡散光バー照明 LBシリーズ 標準タイプ 高出力タイプ LB-300X50RD LB-300X100BL LB-300X150IR86 LB-H-300X50SW 多用途×多機種 全338機種 多彩なバリエーションから検査環境に合わせた照明をお選びいただけます。 正反射光観察 バックライト 拡散光ドーム照射 広範囲均一照射

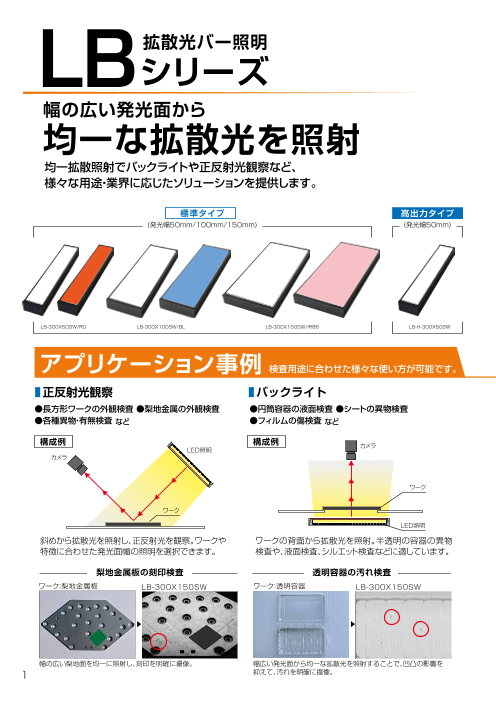

LB拡散光バー照明 シリーズ 幅の広い発光面から 均一な拡散光を照射 均一拡散照射でバックライトや正反射光観察など、 様々な用途・業界に応じたソリューションを提供します。 標準タイプ 高出力タイプ (発光幅50mm/100mm/150mm) (発光幅50mm) LB-300X50SW/RD LB-300X100SW/BL LB-300X150SW/IR86 LB-H-300X50SW アプリケーション事例 検査用途に合わせた様々な使い方が可能です。 ■ 正反射光観察 ■ バックライト ●長方形ワークの外観検査 ●梨地金属の外観検査 ●円筒容器の液面検査 ●シートの異物検査 ●各種異物・有無検査 など ●フィルムの傷検査 など 構成例 構成例 カメラ LED照明 カメラ ワーク ワーク LED照明 斜めから拡散光を照射し、正反射光を観察。ワークや ワークの背面から拡散光を照射。半透明の容器の異物 特徴に合わせた発光面幅の照明を選択できます。 検査や、液面検査、シルエット検査などに適しています。 梨地金属板の刻印検査 透明容器の汚れ検査 ワーク：梨地金属板 LB-300X150SW ワーク：透明容器 LB-300X150SW 幅の広い梨地面を均一に照射し、刻印を明確に撮像。 幅広い発光面から均一な拡散光を照射することで、凹凸の影響を 1 抑えて、汚れを明確に撮像。

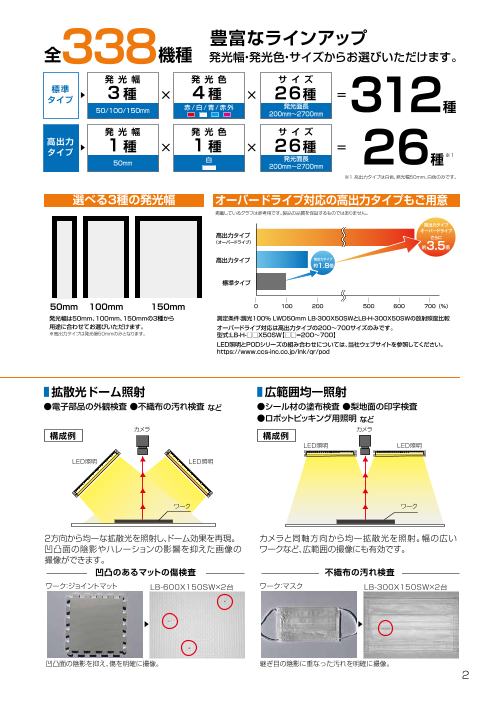

LB拡散光バー照明 豊富なラインアップ シリーズ 全338機種 発光幅・発光色・サイズからお選びいただけます。 発 光 幅 発 光 色 サ イ ズ 標準 タイプ 3種 × 4種 × 26種 = 幅の広い発光面から 50/100/150mm 赤/白/青/赤外 発光面長 200mm～２7００mm ３12種 均一な拡散光を照射 発 光 幅 発 光 色 サ イ ズ 高出力 タイプ 1種 × 1種 × 26種 = 50mm 白 発光面長 ※1 均一拡散照射でバックライトや正反射光観察など、 200mm～２7００mm 26種 ※1 高出力タイプは白色、発光幅50mm、白色のみです。 様々な用途・業界に応じたソリューションを提供します。 選べる3種の発光幅 オーバードライブ対応の高出力タイプもご用意 標準タイプ 高出力タイプ 掲載しているグラフは参考用です。製品の品質を保証するものではありません。 (発光幅50mm/100mm/150mm) (発光幅50mm) 高出力タイプ オーバードライブ 高出力タイプ さらに （オーバードライブ） 約3.5倍 高出力タイプ 高出力タイプ 約1.8倍 標準タイプ 50mm 100mm 150mm 0 100 200 500 600 700（%） 発光幅は50mm、100mm、150mmの3種から 測定条件：調光100％ LWD50ｍｍ LB-300X50SWとLB-H-300X50SWの放射照度比較 LB-300X50SW/RD LB-300X100SW/BL LB-300X150SW/IR86 LB-H-300X50SW 用途に合わせてお選びいただけます。 オーバードライブ対応は高出力タイプの200～700サイズのみです。 ※高出力タイプは発光幅50mmのみとなります。 型式:LB-H-□□X50SW【□□=200～700】 LED照明とPODシリーズの組み合わせについては、当社ウェブサイトを参照してください。 https://www.ccs-inc.co.jp/lnk/qr/pod アプリケーション事例 検査用途に合わせた様々な使い方が可能です。 ■ 正反射光観察 ■ バックライト ■ 拡散光ドーム照射 ■ 広範囲均一照射 ●長方形ワークの外観検査 ●梨地金属の外観検査 ●円筒容器の液面検査 ●シートの異物検査 ●電子部品の外観検査 ●不織布の汚れ検査 など ●シール材の塗布検査 ●梨地面の印字検査 ●各種異物・有無検査 など ●フィルムの傷検査 など ●ロボットピッキング用照明 など カメラ カメラ 構成例 構成例 構成例 構成例 カメラ LED照明 LED照明 LED照明 カメラ LED照明 LED照明 ワーク ワーク ワーク ワーク LED照明 斜めから拡散光を照射し、正反射光を観察。ワークや ワークの背面から拡散光を照射。半透明の容器の異物 ２方向から均一な拡散光を照射し、ドーム効果を再現。 カメラと同軸方向から均一拡散光を照射。幅の広い 特徴に合わせた発光面幅の照明を選択できます。 検査や、液面検査、シルエット検査などに適しています。 凹凸面の陰影やハレーションの影響を抑えた画像の ワークなど、広範囲の撮像にも有効です。 撮像ができます。 梨地金属板の刻印検査 透明容器の汚れ検査 凹凸のあるマットの傷検査 不織布の汚れ検査 ワーク：梨地金属板 LB-300X150SW ワーク：透明容器 LB-300X150SW ワーク：ジョイントマット LB-600X150SW×2台 ワーク：マスク LB-300X150SW×2台 幅の広い梨地面を均一に照射し、刻印を明確に撮像。 幅広い発光面から均一な拡散光を照射することで、凹凸の影響を 凹凸面の陰影を抑え、傷を明確に撮像。 継ぎ目の陰影に重なった汚れを明確に撮像。 1 抑えて、汚れを明確に撮像。 2

ラインアップ一覧 標準タイプ 消費電力 発光幅 型式名※1 RD SW BL IR86 オプション 延長ケーブル 推奨電源 質量 赤色 白色 青色 赤外 LB-200X50□□ 18W 10W 470g LB-300X50□□ 27W 15W 610g LB-400X50□□ 36W 20W 750g LB-500X50□□ 45W 24W PD4 890g LB-600X50□□ 54W 29W PD3 1,030g LB-700X50□□ 63W 34W 1,170g LB-800X50□□ 72W 39W 1,310g FCB-EL2 LB-900X50□□ 81W 44W 1,450g LB-1000X50□□ 90W 48W 1,590g LB-1100X50□□ 99W 53W PD4 1,730g LB-1200X50□□ 108W 58W PD3※4 1,870g LB-1300X50□□ 117W 63W 拡散板 ※4 赤外のみ使用可能です。 2,010g LB-1400X50□□ 125W 68W 2,150g 50mm LB-1500X50□□ 134W 72W 偏光板 PD4※4 2,290g LB-1600X50□□ 143W 77W PD3※4 2,430g LB-1700X50□□ 152W 82W 保護板 PSB4 2,570g LB-1800X50□□ 161W 87W ※4 赤外のみ使用可能です。 2,710g LB-1900X50□□ 170W 92W 2,850g LB-2000X50□□ 179W 96W FCB-EL2※4 2,990g LB-2100X50□□ 188W 101W FCB-1.25SQ-ME7※5 3,130g LB-2200X50□□ 197W 106W FCB-20-2.0SQ-ME7※5 3,270g PD4※4 LB-2300X50□□ 206W 111W ※4 赤外のみ使用可能です。 3,410g ※5赤外を除く。 PSB4 LB-2400X50□□ 215W 116W 3,550g ※4 赤外のみ使用可能です。 LB-2500X50□□ 224W 120W 3,690g LB-2600X50□□ 233W 125W 3,830g LB-2700X50□□ 242W 130W 3,970g LB-200X100□□ 36W 20W 770g LB-300X100□□ 54W 29W PD4 1,010g LB-400X100□□ 72W 39W PD3 1,250g LB-500X100□□ 90W 48W FCB-EL2 1,490g PD4 PD3※4LB-600X100□□ 108W 58W 1,730g ※4 赤外のみ使用可能です。 LB-700X100□□ 125W 68W PD4※4 PD3※4 1,970g LB-800X100□□ 143W 77W PSB4 2,210g LB-900X100□□ 161W 87W ※4 赤外のみ使用可能です。 2,450g LB-1000X100□□ 179W 96W PD4※4 2,690g FCB-EL2※4 LB-1100X100□□ 197W 106W 2,930g FCB-1.25SQ-ME7※5 PSB4 LB-1200X100□□ 215W 116W ※4 赤外のみ使用可能です。 3,170g 拡散板 FCB-20-2.0SQ-ME7※5 LB-1300X100□□ 233W 125W 3,410g ※4 赤外のみ使用可能です。 LB-1400X100□□ 250W 135W ※5赤外を除く。 3,650g 100mm 偏光板 LB-1500X100□□ 268W 144W 3,890g LB-1600X100□□ FCB-1.25SQ-ME7 286W 154W 保護板 4,130g FCB-20-2.0SQ-ME7 LB-1700X100□□ 304W 164W 4,370g LB-1800X100□□ 322W 173W PSB4 4,610g LB-1900X100□□ 340W 183W 4,850g LB-2000X100□□ 358W 192W 5,090g FCB-1.25SQ-ME7 LB-2100X100□□ 375W 202W 5,330g FCB-20-2.0SQ-ME7 LB-2200X100□□ 393W 212W 5,570g ※2 ケーブルが2本必要です。 LB-2300X100□□ 411W 221W (赤外を除く ) 5,810g LB-2400X100□□ 429W 231W 6,050g LB-2500X100□□ 447W 240W 6,290g LB-2600X100□□ 465W 250W 6,530g LB-2700X100□□ 483W 260W 6,770g ※1 型式名の□□には、LED発光色が入ります。(RD:赤色、SW:白色、BL:青色、IR86:赤外)　 ※2 電源の同一チャネルで照明に電力を供給する、二つの出力コネクタにこれらのコネクタを接続してください。例えばPSB4シリーズ電源の場合、L1-1およびL1-2出力コネクタに接続して ください。同じ長さの延長ケーブルを2本ご使用ください。2本の延長ケーブルの長さが異なる場合、ケーブル仕様の違いから不均一に発光することがあります。 3

ラインアップ一覧 標準タイプ 標準タイプ 消費電力 消費電力 発光幅 型式名※1 RD SW BL IR86 オプション 延長ケーブル 推奨電源 質量 発光幅 型式名※1 RD SW BL IR86 オプション 延長ケーブル 推奨電源 質量 赤色 白色 青色 赤外 赤色 白色 青色 赤外 LB-200X50□□ 18W 10W 470g LB-200X150□□ 54W 29W 1,030g PD4 PD3 LB-300X50□□ 27W 15W 610g LB-300X150□□ 81W 44W 1,350g FCB-EL2 LB-400X50□□ 36W 20W 750g LB-400X150□□ 108W 58W PD4※4 PD3※4 1,670g LB-500X50□□ 45W 24W PD4 890g LB-500X150□□ 134W 72W PSB4 1,990g LB-600X50□□ 54W 29W PD3 1,030g LB-600X150□□ 161W 87W FCB-EL2※4 ※4 赤外のみ使用可能です。 2,310g LB-700X50□□ 63W 34W 1,170g LB-700X150□□ 188W 101W FCB-1.25SQ-ME7※5 PD4※4 PSB4 2,630g LB-800X50□□ 72W 39W 1,310g LB-800X150□□ 215W 116W FCB-EL2 FCB-20-2.0SQ-ME7※5 ※4 赤外のみ使用可能です。 2,950g LB-900X50□□ 81W 44W 1,450g LB-900X150□□ 242W 130W ※4 赤外のみ使用可能です。 3,270g LB-1000X50□□ 90W 48W 1,590g LB-1000X150□□ 268W 144W ※5赤外を除く。 3,590g LB-1100X50□□ 99W 53W PD4 1,730g LB-1100X150□□ 295W 159W FCB-1.25SQ-ME7 3,910g LB-1200X50□□ 108W 58W PD3※4 1,870g FCB-20-2.0SQ-ME7 LB-1300X50□□ 117W 63W 拡散板 拡散板 ※4 赤外のみ使用可能です。 2,010g LB-1200X150□□ 322W 173W 4,230g LB-1400X50□□ 125W 68W 2,150g LB-1300X150□□ 349W 188W 偏光板 150mm 偏光板 4,550g 50mm LB-1500X50□□ 134W 72W PD4※4 2,290g LB-1400X150□□ 375W 202W 4,870g LB-1600X50□□ 143W 77W PD3※4 2,430g LB-1500X150□□ 402W 216W FCB-1.25SQ-ME7 PSB4 保護板 5,190g LB-1700X50□□ 152W 82W 保護板 PSB4 2,570g LB-1600X150□□ 429W 231W FCB-20-2.0SQ-ME7 5,510g ※2 ケーブルが2本必要です。 LB-1800X50□□ 161W 87W ※4 赤外のみ使用可能です。 2,710g LB-1700X150□□ 456W 245W (赤外を除く ) 5,830g LB-1900X50□□ 170W 92W 2,850g LB-1800X150□□ 483W 260W 6,150g LB-2000X50□□ 179W 96W FCB-EL2※4 2,990g LB-1900X150□□ 509W 274W 6,470g LB-2100X50□□ 188W 101W FCB-1.25SQ-ME7※5 3,130g LB-2000X150□□ 536W 288W 6,790g LB-2200X50□□ 197W 106W FCB-20-2.0SQ-ME7※5 3,270g LB-2100X150□□ 563W 303W FCB-1.25SQ-ME7 7,110g PD4※4 LB-2300X50□□ 206W 111W ※4 赤外のみ使用可能です。 3,410g LB-2200X150□□ 590W 317W FCB-20-2.0SQ-ME7 ※5赤外を除く。 PSB4 ※2 ケーブルが2本必要です。 7,430g LB-2400X50□□ 215W 116W 3,550g LB-2300X150□□ 617W 332W ※4 赤外のみ使用可能です。 FCB-1.25SQ-ME7 7,750g LB-2500X50□□ 224W 120W 3,690g LB-2400X150□□ 643W PSB4※4346W FCB-20-2.0SQ-ME7 8,070g LB-2600X50□□ 233W 125W 3,830g LB-2500X150□□ 670W 360W ※4 赤外のみ使用可能です。 ※2 ケーブルが2本必要です。 ※3 発光色が赤・白・青の 8,390g LB-2700X50□□ 242W 130W 3,970g LB-2600X150□□ 697W 375W ※3 発光色が赤・白・青の 　　電源はお問い合わせ 　　延長ケーブルは 8,710g 　　ください。 LB-200X100□□ 36W 20W 770g LB-2700X150□□ 724W 389W 　　お問い合わせください。 9,030g LB-300X100□□ 54W 29W PD4 1,010g ※3 LB-2300/2400/2500/2600/2700X150(赤外を除く)の延長ケーブル・電源については担当営業までお問合せください。 LB-400X100□□ 72W 39W PD3 1,250g LB-500X100□□ 90W 48W FCB-EL2 1,490g 高出力タイプ LB-600X100□□ 108W 58W PD4 PD3※4 1,730g ※4 赤外のみ使用可能です。 発光幅 型式名 LED発光色 消費電力 オプション 延長ケーブル 推奨電源 質量 LB-700X100□□ 125W 68W PD4※4 PD3※4 1,970g LB-H-200X50SW 28W 470g LB-800X100□□ 143W 77W PSB4 2,210g LB-H-300X50SW 42W PD4 610g LB-900X100□□ 161W 87W ※4 赤外のみ使用可能です。 2,450g LB-H-400X50SW 56W PD3 750g LB-1000X100□□ 179W 96W 2,690g FCB-EL2※4 PD4※4 LB-H-500X50SW 70W POD 890g LB-1100X100□□ 197W 106W 2,930g FCB-1.25SQ-ME7※5 PSB4 LB-H-600X50SW 84W FCB-EL2 1,030g LB-1200X100□□ 215W 116W ※4 赤外のみ使用可能です。 3,170g LB-H-700X50SW 98W PD4 PSB4 POD 拡散板 1,170g FCB-20-2.0SQ-ME7※5 LB-1300X100□□ 233W 125W 3,410g LB-H-800X50SW 112W PD4 PSB4 1,310g ※4 赤外のみ使用可能です。 LB-1400X100□□ 250W 135W ※5赤外を除く。 3,650g LB-H-900X50SW 126W 100mm 偏光板 1,450g LB-1500X100□□ 268W 144W 3,890g LB-H-1000X50SW 140W 1,590g LB-1600X100□□ FCB-1.25SQ-ME7 286W 154W 保護板 4,130g LB-H-1100X50SW 154W 1,730g FCB-20-2.0SQ-ME7 LB-H-1200X50SW 168W 拡散板 1,870g LB-1700X100□□ 304W 164W 4,370g LB-H-1300X50SW 181W 2,010g LB-1800X100□□ 322W 173W PSB4 4,610g LB-H-1400X50SW 195W 50mm 白色 偏光板 2,150g LB-1900X100□□ 340W 183W 4,850g LB-H-1500X50SW 209W 2,290g LB-2000X100□□ 358W 192W 5,090g FCB-1.25SQ-ME7 FCB-1.25SQ-ME7 LB-H-1600X50SW 223W 保護板 2,430g LB-2100X100□□ 375W 202W 5,330g FCB-20-2.0SQ-ME7 FCB-20-2.0SQ-ME7 LB-H-1700X50SW 237W 2,570g LB-2200X100□□ 393W 212W 5,570g PSB4 ※2 ケーブルが2本必要です。 LB-H-1800X50SW 251W 2,710g LB-2300X100□□ 411W 221W (赤外を除く ) 5,810g LB-H-1900X50SW 265W 2,850g LB-2400X100□□ 429W 231W 6,050g LB-H-2000X50SW 279W 2,990g LB-2500X100□□ 447W 240W 6,290g LB-H-2100X50SW 293W 3,130g LB-2600X100□□ 465W 250W 6,530g LB-H-2200X50SW 307W 3,270g LB-2700X100□□ 483W 260W 6,770g LB-H-2300X50SW 321W 3,410g ※1 型式名の□□には、LED発光色が入ります。(RD:赤色、SW:白色、BL:青色、IR86:赤外)　 FCB-1.25SQ-ME7 ※2 電源の同一チャネルで照明に電力を供給する、二つの出力コネクタにこれらのコネクタを接続してください。例えばPSB4シリーズ電源の場合、L1-1およびL1-2出力コネクタに接続して LB-H-2400X50SW 335W 3,550g FCB-20-2.0SQ-ME7 ください。同じ長さの延長ケーブルを2本ご使用ください。2本の延長ケーブルの長さが異なる場合、ケーブル仕様の違いから不均一に発光することがあります。 LB-H-2500X50SW 348W ※2 ケーブルが2本必要です。 3,690g LB-H-2600X50SW 362W 3,830g LB-H-2700X50SW 376W 3,970g 3 LED照明とPODシリーズの組み合わせについては、当社ウェブサイトを参照してください。https://www.ccs-inc.co.jp/lnk/qr/pod 4

共通仕様 標準タイプ 高出力タイプ 入力電圧 DC24V LED発光色 白　赤　青　赤外 白 ピーク発光波長 /相関色温度 白6300 K　赤630 nm　青467 nm　赤外860 nm 6300 K ケーブル長 300 mm 使用環境（屋内限定 ) 温度： 0～40℃、湿度：20～85%RH（結露なきこと） 保存環境 温度：-20～60℃、湿度：20～85%RH（結露なきこと） 冷却方式 自然冷却 ケース材質 アルミ合金、鋼板 適合規格 CE、UKCA 環境適合規格 RoHS指令対応、REACH規則対応 100 100 相 対80 青色467 nm 赤色630 nm IR860 nm 相 対80 放60 放60 分光分布 射 射 強40 強40 度 白色6300 K 度 白色6300 K （20 （20 ％ 0 ％ 0 ） 300 350 400 450 500 550 600 650 700 750 800 850 900 950 ） 300 350 400 450 500 550 600 650 700 750 800 850 900 950 波長［nm］ 波長［nm］ 相対放射照度グラフ/均一度 ■ 相対放射照度※1グラフ（LWD※2 特性） ■ 均一度（相対放射照度） ※1 光軸上の放射照度　※2 照明からワークまでの照射距離 100 90 LWD=50mm 40mm LWD=100mm 40mm LWD=150mm 40mm 80 100 70 LB-300X50SW 相 対60 放50 出 標準タイプ 射 照40 50力レ 発光幅50mm 度（30 ベ ル ％20 （%） ）10 10 0 0 20 40 60 80 100 120 140 160 180 200 LWD［mm］ 100 90 LWD=50mm 40mm LWD=100mm 40mm LWD=150mm 40mm 80 100 70 LB-300X100SW 相 対60 放50 出 標準タイプ 射 力 照40 50レ 度 ベ 発光幅100mm （30 ル ％20 （%） ）10 10 0 0 20 40 60 80 100 120 140 160 180 200 LWD［mm］ 100 90 LWD=50mm 40mm LWD=100mm 40mm LWD=150mm 40mm 80 100 70 LB-300X150SW 相 対60 放50 出 標準タイプ 射 照40 50力レ 発光幅150mm 度 ベ （30 ル ％20 （%） ）10 10 0 0 20 40 60 80 100 120 140 160 180 200 LWD［mm］ 100 90 LWD=50mm 40mm LWD=100mm 40mm LWD=150mm 40mm 80 100 70 LB-H-300X50SW 相 対60 放50 出 高出力タイプ 射 照40 50力レ 発光幅50mm 度（30 ベ ル ％20 （%） ）10 10 0 0 20 40 60 80 100 120 140 160 180 200 LWD［mm］ 掲載しているグラフは参考用です。製品の品質を保証するものではありません。 5

共通仕様 外形寸法図（mm） 標準タイプ 高出力タイプ ■ 発光幅 50mm　　標　準　タ　イ　プ　(各色共通 ) / 高出力タイプ 入力電圧 DC24V LED発光色 白　赤　青　赤外 白 LB-nX50□□ （n=200～2700、□□＝RD、SW、BL、IR86） LB-H-nX50SW（n=200～2700） ピーク発光波長 /相関色温度 白6300 K　赤630 nm　青467 nm　赤外860 nm 6300 K (0.8) n+21.2 (0.8) ※1 10.6 3×アルミフレーム用ナットスロット ケーブル長 300 mm n（発光面） LB-H-nX50SW （取付用） n寸法 コネクタ種類 使用環境（屋内限定 ) 温度： 0～40℃、湿度：20～85%RH（結露なきこと） 200～1,000 ELコネクタ 保存環境 温度：-20～60℃、湿度：20～85%RH（結露なきこと） 1,100～2,100 メタルコネクタ 冷却方式 自然冷却 2,200～2,700 メタルコネクタ×2※ ケース材質 アルミ合金、鋼板 B 適合規格 CE、UKCA LB-nX50RD/SW/BL 環境適合規格 RoHS指令対応、REACH規則対応 n寸法 コネクタ種類 100 100 200～1,600 ELコネクタ 相 相 対80 青色467 nm 赤色630 nm IR860 nm 対80 メタルコネクタ 1,700～2,700 メタルコネクタ 放60 放60 ※コネクタが2本の場合 分光分布 射 射 強40 強40 ELコネクタ メタルコネクタ 度 白色6300 K （20 度 白色6300 K （20 LB-nX50IR86 ％ 0 ％ 4 2 0 ） n寸法 コネクタ種類 300 350 400 450 500 550 600 650 700 750 800 850 900 950 ） 300 350 400 450 500 550 600 650 700 750 800 850 900 950 波長［nm］ 波長［nm］ 200～2,700 ELコネクタ B （2：1） 相対放射照度グラフ/均一度 ※1 ナットは後入れナットをご使用いただくか、側板を外すことで取りつけできます。 ■ 相対放射照度※1グラフ（LWD※2 特性） ■ 均一度（相対放射照度） ■ 発光幅 100mm　　標　準　タ　イ　プ　（各色共通） ※1 光軸上の放射照度　※2 照明からワークまでの照射距離 LB-nX100□□（n=200～2700、□□＝RD、SW、BL、IR86） 100 90 LWD=50mm 40mm LWD=100mm 40mm LWD=150mm 40mm (0.8) n+21.1 (0.8) ※1 5×アルミフレーム用ナットスロット LB-nX100RD/SW/BL 80 100 10 .6 n（発光面） （取付用） 70 n寸法 コネクタ種類 LB-300X50SW 相 対60 200～800 ELコネクタ 放50 出 標準タイプ 射 照40 50力レ 900～1,600 メタルコネクタ 発光幅50mm 度（30 ベ ル ％20 （%） 1,700～2,700 メタルコネクタ×2※ ）10 10 0 LB-nX100IR86 0 20 40 60 80 100 120 140 160 180 200 LWD［mm］ n寸法 コネクタ種類 メタルコネクタ B ※コネクタが2本の場合 200～1,500 ELコネクタ 100 90 LWD=50mm 40mm 1,600～2,700 メタルコネクタ LWD=100mm 40mm LWD=150mm 40mm 80 100 70 LB-300X100SW 相 ELコネクタ 対60 メタルコネクタ 放50 出 4 2 標準タイプ 射 50力照40 レ 度 ベ 発光幅100mm （30 ル ％20 （%） ）10 10 0 B 0 20 40 60 80 100 120 140 160 180 200 （2：1） LWD［mm］ ※1 ナットは後入れナットをご使用いただくか、側板を外すことで取りつけできます。 100 90 LWD=50mm 40mm LWD=100mm 40mm LWD=150mm 40mm 80 100 ■ 発光幅 150mm　　標　準　タ　イ　プ　（各色共通） 70 LB-300X150SW 相 対60 LB-nX150□□（n=200～ 2700、□□＝RD、SW、BL、IR86) 放50 出 標準タイプ 射 (0.8) n+21.1 (0.8) ※1 7×アルミフレーム用ナットスロット LB-nX150RD/SW/BL 照40 50力レ 10.6 ベ n（発光面） （取付用） 発光幅150mm 度（30 ル n寸法 コネクタ種類 ％20 （%） ） 200～500 ELコネクタ 10 10 0 600～1,100 メタルコネクタ 0 20 40 60 80 100 120 140 160 180 200 LWD［mm］ 1,200～2,700 メタルコネクタ×2※ 100 90 LB-nX150IR86 LWD=50mm 40mm LWD=100mm 40mm LWD=150mm 40mm 80 100 n寸法 コネクタ種類 70 LB-H-300X50SW 相 200～1,000 ELコネクタ 対60 メタルコネクタ B 放50 出 ※コネクタが2本の場合 1,100～2,000 メタルコネクタ 高出力タイプ 射 照40 50力レ ベ 発光幅50mm 度（30 ル ELコネクタ 2,100～2,700 メタルコネクタ×2※ ％20 （%） ） メタルコネクタ 10 10 4 2 0 0 20 40 60 80 100 120 140 160 180 200 LWD［mm］ 掲載しているグラフは参考用です。製品の品質を保証するものではありません。 5 B （2：1） 6 ※1 ナットは後入れナットをご使用いただくか、側板を外すことで取りつけできます。 161 111 (5.5) 150(発光面) 60 (5.5) 100(発光面) 3 5000+3 (5) (発光面) . 0 5 33 6 3 3. 6 300+30 5 3 3. 6 300+30 5 6 14.5 P22×6=132 6 1 2 6 12 12 15.5 P20×4=80 1 2 P18×2=36

オプション ■ 拡散板 ■ 偏光板 拡散板を変更することで光の特性を変更できます。 偏光フィルターとの併用により、 DF-LBシリーズは、標準タイプの出荷時に取り付けられている 表面反射を取り除くことができます。 拡散板より、均一性が低く、透過率の高い拡散板です。 ※高出力タイプは照明の出荷時に、DF-LBシリーズの拡散板が取り付けられています。 ※型式名のnにはサイズが入ります(n= 200 ～2700) ※型式名のnにはサイズが入ります(n= 200 ～2700) 型式名 適合照明（各色共用） 型式名 適合照明（赤外を除く） DF-LB-nX50 LB-nX50シリーズ PL-LB-nX50-HO※1 LB-H-nX50 シリーズ DF-LB-nX100 LB-nX100シリーズ PL-LB-nX50-VE※1 LB-nX50 シリーズ DF-LB-nX150 LB-nX150シリーズ PL-LB-nX100-HO※1 LB-nX100 シリーズ PL-LB-nX100-VE※1 PL-LB-nX150-HO※1 LB-nX150 シリーズ PL-LB-nX150-VE※1 ※1 HO：偏光板の長辺に対して偏光方向が水平 VE：偏光板の長辺に対して偏光方向が垂直 ■ 保護板 取付方法 照明の発光部を保護します。 ■ 拡散板 ■ 偏光板 ■ 保護板 ※粉塵、水滴などの防止を目的としたものではありません。 M2.6ネジを緩めてパネルを取り外し、 ※型式名のnにはサイズが入ります(n= 200 ～2700) 拡散板、偏光板または保護板を交換します。 型式名 適合照明（各色共用） パネル LB-H-nX50シリーズ PR-LB-nX50 LB-nX50シリーズ PR-LB-nX100 LB-nX100シリーズ PR-LB-nX150 LB-nX150シリーズ M2.6ネジ （推奨ネジ締めトルク：0.2N・m） ・照明ケーブルが1本の照明の場合、照明ケーブルがない側のパネルを取り外してください。 ・照明ケーブルが2本ある照明の場合、どちらか一方のパネルを取り外し、内部基板に接続されて いる電線に強い力を加えないよう注意しながら、板を交換してください。 ■「CCS」および「LIGHTING SOLUTION」は、シーシーエス株式会社の登録商標または商標です。 ご 注 意 ●正しく安全にお使いいただくために、ご使用の前に必ず「取扱説明書」をよくお読みくごださ い注。　 ●意 製品改良のため仕様、デザインは予告なく変更する場合がありますのでご了承ください。 ■ 京都本社／西部営業所／京都AIラボ／テスティングルーム【京都・淀屋橋（大阪）・守山（滋賀）・博多（福岡）・熊本】 〒602-8019 京都府京都市上京区室町通出水上ル近衛町38 TEL：075-415-8277 FAX：075-415-8278 ■ 東京営業所／東京AIラボ／テスティングルーム【恵比寿（東京）・大宮（埼玉）・横浜（神奈川）】 〒105-0022 東京都港区海岸1-9-1 浜離宮インターシティ ３F TEL：03-4346-0560　FAX：03-4346-0561 ■ 名古屋営業所／テスティングルーム【名古屋（愛知）・三河（愛知）・金沢（石川）】 〒450-0002 愛知県名古屋市中村区名駅4-6-23 第三堀内ビルディング 6F TEL：052-541-6550 FAX：052-541-6050 ■ 仙台営業所／テスティングルーム【仙台（宮城）・札幌（北海道）】 〒980-0014 宮城県仙台市青葉区本町1-1-1 大樹生命仙台本町ビル 13F TEL：022-224-9101 FAX：022-224-9102 URL：https://www.ccs-inc.co.jp E-mai：l sales@ccs-inc.co.jp Copyright © 2022 CCS Inc. All Rights Reserved. 記載内容は2022年12月現在のものです。　01002-00-2212-LB
