自動車向け試験装置・油圧加振装置の事例集

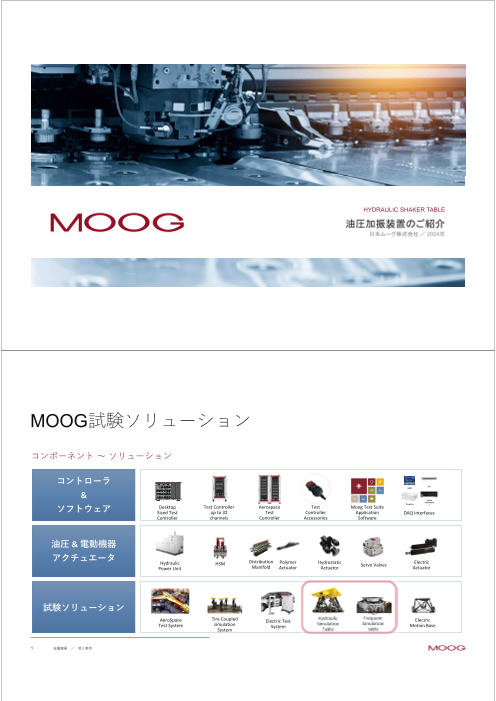

HYDRAULIC SHAKER TABLE MOOG試験ソリューション コンポーネント〜ソリューション コントローラ CPU 30 1 MCU 302 TCU 302 BLK 301 BLK 301 STATUS: OK STATUS: OK STATUS: OK STATION 1 STATION 1 STATION 1 CHA NNEL 1-2 CHA NNEL 1-2 CHANNEL 1-2 PWR USB GP I/O GP I/O GP I/O GP I/O X7 X1 X2 X1 X2 VTI X8 HBM L/A SPD L/A SPD EM ETH RT N ET EM IN EM OUT BRIDGE BRI DGE X1 X2 X3 X4 X3 X4 X9 X1 0 L/A RUN L/A A B A B EC I N EC OUT OUT A-B OUT A-B POS / SV POS / SV X3 X4 X5 X6 X5 X6 & US L/A RUN US UP PWR I N EC M PWR I N REMOTE POS / SV POS / SV X5 X6 X7 X8 X7 X8 RST Pacific  Instrument ソフトウェア DongHua s Desktop  Test Controller  Aerospace  Test  Moog Test Suite  Sized Test  up to 32  Test  Controller Application DAQ Interfaces Controller channels Controller Accessories Software 油圧 &電動機器 アクチュエータ Hydraulic  HSM Distribution  Polymer  Hydrostatic  Electric  Power Unit Manifold Servo Valves Actuator Actuator Actuator 試験ソリューション High  AeroSpace Tire Coupled  Hydraulic  Frequent  Electric Test  Electric  Test System simulation  Simulation  Simulation  System Motion Base System Table table 1 装置概要 ／ 導⼊事例

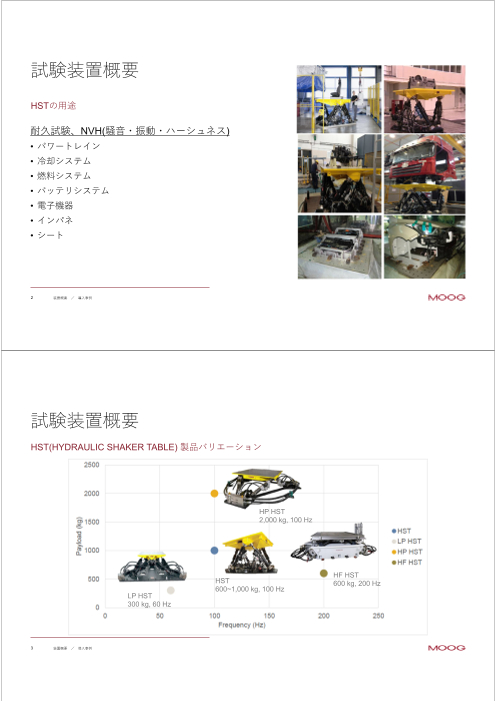

試験装置概要 HSTの⽤途 耐久試験、NVH(騒⾳・振動・ハーシュネス) • パワートレイン • 冷却システム • 燃料システム • バッテリシステム • 電⼦機器 • インパネ • シート 2 装置概要 ／ 導⼊事例 試験装置概要 HST(HYDRAULIC SHAKER TABLE) 製品バリエーション HP HST 2,000 kg, 100 Hz HF HST HST 600 kg, 200 Hz 600~1,000 kg, 100 Hz LP HST 300 kg, 60 Hz 3 装置概要 ／ 導⼊事例

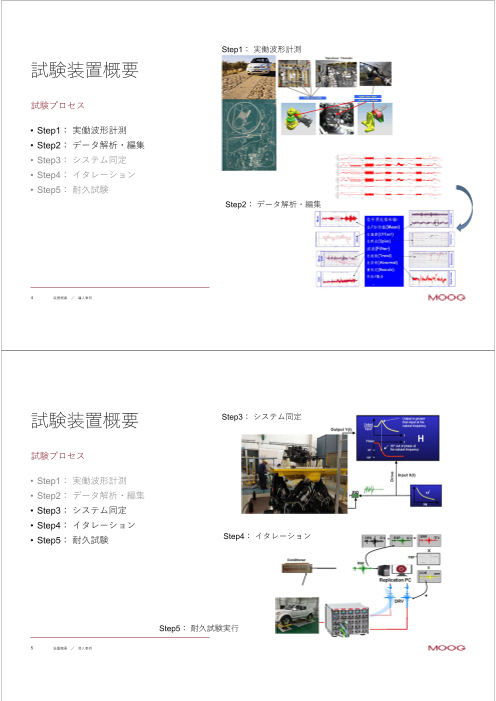

Step1：実働波形計測 試験装置概要 試験プロセス • Step1：実働波形計測 • Step2：データ解析・編集 • Step3：システム同定 • Step4：イタレーション • Step5：耐久試験 Step2：データ解析・編集 4 装置概要 ／ 導⼊事例 試験装置概要 Step3：システム同定 試験プロセス • Step1：実働波形計測 • Step2：データ解析・編集 • Step3：システム同定 • Step4：イタレーション • Step5：耐久試験 Step4：イタレーション Step5：耐久試験実⾏ 5 装置概要 ／ 導⼊事例

試験装置概要 油圧試験装置構成例 テストコントローラ ソフトウェア (制御装置) 加振装置 HSM: 油圧マニフォールド 恒温槽 基礎⼯事 油圧ユニット、油圧配管 6 装置概要 ／ 導⼊事例 導⼊事例 HYDRAULIC SHAKER TABLE 7 装置概要 ／ 導⼊事例

導⼊事例 BEV – バッテリ評価試験 ⽤途・要求事項 • バッテリパックの実働波形シミュレーション • 最⼤100Hz、15chの加速度プロファイル • X/Y/Z⽅向のランダム波形、最⼤200Hz • ペイロード： 最⼤600kg 8 装置概要 ／ 導⼊事例 導⼊事例 トラックフレーム評価試験 9 装置概要 ／ 導⼊事例

導⼊事例 トラックキャビン 10 装置概要 ／ 導⼊事例 導⼊事例 フレキシブルカップリング 11 装置概要 ／ 導⼊事例

導⼊事例 ラジエータ・冷却ファン 12 装置概要 ／ 導⼊事例 導⼊事例 各種疲労耐久試験 13 装置概要 ／ 導⼊事例

製品紹介 HYDRAULIC SHAKER TABLE 14 装置概要 ／ 導⼊事例 HST製品紹介 製品バリエーション HP HST 2,000 kg, 100 Hz HF HST HST 600 kg, 200 Hz 600~1,000 kg, 100 Hz LP HST 300 kg, 60 Hz 15 装置概要 ／ 導⼊事例

HST製品紹介 HST 基本性能 TECHNICAL DATA System Payload 680 kg Table Mass 790 kg Total Payload (Combined) 1470 kg Table Size ( L*W) 2,175  x 1,870 mm Table Mounting Pattern 150 x 150 mm Table Mounting Hole Size M16 Actuator Peak Force 54 kN System Frequency 100 Hz Acceleration Excursion Velocity (300 kg payload) (680 kg payload) (1000 kg payload) (X) Surge ‐177/+216 mm ± 1.4 m/s ± 8 g ± 6.0 g ± 4.5 g (Y) Sway ±165 mm ± 1.4 m/s ± 8 g ± 6.5 g ± 5 g (Z) Heave ±122 mm ± 1.2 m/s ± 15 g ± 9.0 g ± 8.5 g Roll ±9° ± 110 °/s Pitch ±8.5° ± 110 °/s Yaw ±12° ± 120 °/s 16 装置概要 ／ 導⼊事例 HST製品紹介 HP HST 外形 17 装置概要 ／ 導⼊事例

HST製品紹介 HP HST 基本性能 TECHNICAL DATA System Payload 2000 kg Table Mass 1000 kg Total Payload (Combined) 3000 kg Table Size ( L*W) 2,200  x 2,200 mm Table Mounting Pattern 100 x 100 mm Table Mounting Hole Size M12 Actuator Peak Force 80 kN System Frequency 100 Hz Acceleration Excursion Velocity (bare table) (2000 kg payload) (X) Surge ±135 mm ± 1.35 m/s ± 11 g ± 5.8 g (Y) Sway ±120 mm ± 1.3 m/s ± 11 g ± 5.5 g (Z) Heave ±150 mm ± 1.7 m/s ± 15 g ± 7 g Roll ±8.3 ° ± 80 °/s Pitch +9/‐8 ° ± 75 °/s Yaw ±6.2 ° ± 60 °/s 18 装置概要 ／ 導⼊事例 HST製品紹介 HP HST 外形 19 装置概要 ／ 導⼊事例

HST製品紹介 LP HST 基本性能 TECHNICAL DATA System Payload 300 kg Table Mass 220 kg Total Payload (Combined) 520 kg Table Size ( L*W) 1,000  x 1,000 mm Table Mounting Pattern 50 x 50 mm Table Mounting Hole Size M12 Actuator Peak Force 25 kN System Frequency 60 Hz Acceleration Excursion Velocity (bare table) (300 kg payload) (X) Surge ‐61/+57 mm ± 1.3 m/s ± 19 g ± 10 g (Y) Sway ±52 mm ± 1.1 m/s ± 15 g ± 9 g (Z) Heave ‐64/+60 mm ± 1.3 m/s ± 22 g ± 11 g Roll ±8 ° ± 200 °/s Pitch ±7 ° ± 180°/s Yaw ±7 ° ± 160°/s 20 装置概要 ／ 導⼊事例 HST製品紹介 LP HST 外形 21 装置概要 ／ 導⼊事例

MOOG WEBサイトリンク MOOG – TEST SYSTEM 加振装置／モーション装置： Simulation Tables (moog.com) 制御装置／ソフトウェア： Test Controllers and Software (moog.com) 22 装置概要 ／ 導⼊事例 / THANK YOU / LETS MAKE THE IMPOSSIBLE POSSIBLE TOGETHER ⽇本ムーグ株式会社 / click to connect / 23 装置概要 ／ 導⼊事例
