【LAMP NEWS 89号】両方向スライドレール

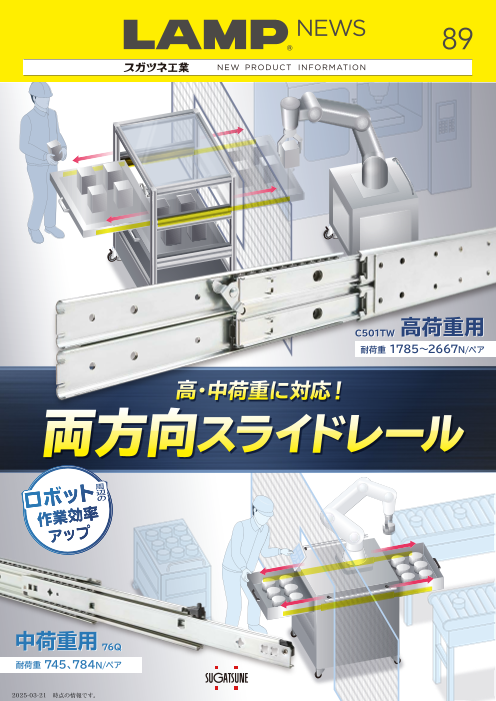

89 89 C501TW 高荷重用 耐荷重 1785～2667N/ペア 高・中荷重に対応！ 両方向スライドレール 中荷重用 76Q 耐荷重 745、784N/ペア 2025-03-21　時点の情報です。

荷重に応じて使い分け、 様々なシーンの作業効率アップ! 安全柵の出入りやコンベアを迂回せずに受け渡しができます。 ワークストッカーに C501TW 耐荷重 1785〜2667N/ペア 高強度なレールです。重量の ある材料やワークを乗せられ、 補充頻度が下がります。 ロボット架台に 76Q 耐荷重 745、784N/ペア 薄型で限られたスペースにも 採用しやすいレールです。 筐体のサイズが限られている ロボット架台などに最適です。 ツールストッカーに 76Q 耐荷重 745、784N/ペア 長いコンベアを迂回せずに重 いツールやワークの受け渡し がしやすくなります。 2 LAMP NEWS No.89 2025-03-21　時点の情報です。

高荷重向け 製品 情報 耐荷重 1785〜2667N/ペア スライドレール C501TW 両トラベル仕様 PAT ●重量用の鋼製スライドレールです。 ●両トラベル仕様です。 ●中間メンバー残留防止機構付のため、レー ルを全閉しても中間メンバーは、はみ出ま せん。 用途 ●ワークストッカー、ツールストッカー、コンベア、医療用カートなど 中間メンバー 残留防止機構 注意 ●取扱い上のご注意 を必ずご確認ください。 推奨ねじ 総移動距離 ●M4バインド、またはM4トラスねじ 総長さ 18 18 耐荷重選定目安（定格荷重係数） 移動距離 移動距離 本製品の耐荷重は、使用頻度に応じて下記の係数を考慮し、 目安荷重としてご選定ください。 レール長さ E 28.6 使用頻度(回) 定格 耐荷重(kgf/ペア) 荷重係数 250kgf/ペアの場合の例 D C 中間メンバー 10,000〜50,000 ×０.５ 125 B 残留防止機構 4.5×5.3 長円穴 A 5,000〜10,000 ×０.55 137.5 a b b b b a a b b b b a 1,000〜5,000 ×０.6 150 a b b b b a a b b b b a 500〜1,000 ×０.7 175 4.5×5.3 A 長円穴 B 500回以下 ×０.8 200 C D 引出しサイズ：W300mm、H100mm、D400mm 28.6 E レール長さ 23.8 本品は1本単位での販売です。ご注文数「1」で1本です。 RoHS 注文コード 品番 レール 長さ 総長さ 移動距離 前側 後側 A B C D E 耐荷重N 耐荷重kgf 質量g/ ￥価格 /ペア /ペア 本 （税抜） 　 190-056-269 C501-12TW 304.8 340.8 319 319 149.2 247.6 2667 272 1821 17,000 本 98.4 190-056-270 C501-14TW 355.6 391.6 370 370 200 298.4 2628 268 2147 18,000 本 − − 190-056-271 C501-16TW 406.4 442.4 420 420 238.1 349.2 2540 259 2468 19,000 本 190-056-272 C501-18TW 457.2 493.2 471 471 288.9 400 2452 250 2784 20,500 本 190-056-273 C501-20TW 508 544 522 522 200.4 250.4 339.7 450.8 2363 241 3100 22,000 本 190-056-274 C501-22TW 558.8 594.8 573 573 111.1 225.8 275.8 390.5 501.6 2246 229 3422 24,000 本 190-056-275 C501-24TW 609.6 645.6 624 624 251.2 301.2 441.3 552.4 2118 216 3743 24,500 本 190-056-276 C501-26TW 660.4 696.4 674 674 276.6 326.6 492.1 603.2 1961 200 4054 26,000 本 190-056-277 C501-28TW 711.2 747.2 725 725 302 352 542.9 654 1785 182 4370 28,000 本 参照ページ  ：No.460 P.629〜 耐荷重は初期値です。使用頻度に応じて定格荷重係数をかけて算出してください。 中荷重向け 製品 情報 耐荷重 745、784N/ペア スライドレール 76Q 両トラベル仕様 輸入 ●高さが57.3mmの両トラベル仕様の鋼製 スライドレールです。 ●中間メンバー残留防止機構付のため、レー ルを全閉しても中間メンバーは、はみ出ま せん。 ●残留防止機構がアウターメンバー内に納ま ります。 ●受注対応でレール長さ650mm〜800mm 総移動距離 のサイズも可能です。 レール長さ 移動距離 移動距離 用途 ●ワークストッカー、ツールストッカー、コンベア、医療用カートなど 注意 2×6.4×7.3長円穴10×10.9皿 6×φ6.4穴φ10皿 ●取扱い上のご注意 を必ずご確認ください。 20 B B 20 推奨ねじ 32 32 32 32 C ●M5皿ねじ 32 32 20 20 A 32 32 中間メンバー残留防止機構 A 2×6.4×7.3長円穴10×10.9皿 中間メンバー残留防止機構の振れ幅 6×φ6.4穴φ10皿 19 本品は1セット（2本）単位での販売です。ご注文数「1」で1セットです。 RoHS 注文コード 品番 レール長さ 総長さ 移動距離 前側 後側 A B 耐荷重N/ペア 耐荷重kgf/ペア 質量g/本 ￥価格 （税抜） 　 190-056-264 76Q-400 400 800 400 400 − 745 76 780 9,300 セット − 190-056-265 76Q-450 450 900 450 450 128 1014 9,700 セット 190-056-266 76Q-500 500 1000 500 500 784 80 1248 10,000 セット 160 190-056-267 76Q-550 550 1100 550 550 124 1481 10,500 セット 190-056-268 76Q-600 600 1200 600 600 192 745 76 1715 11,000 セット 参照ページ  ：No.460 P.629〜 本カタログに掲載している製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。 LAMP NEWS No.89 3 2025-03-21　時点の情報です。 71.4 (最大75) 36.1 57.3

89 超重量用〜中・軽荷重用、ミニタイプまで多彩にご用意 ピックアップ！ 両方向スライドレール 超重量用 SG-DEF-D型 SG-ASN型 CBL-RA7R 許容ラジアル荷重 836〜10482N/ペア 片トラベル・両トラベル兼用 片トラベル仕様 受注対応品 許容ラジアル荷重 1226〜48596N/ペア 耐荷重 1275〜3481N/ペア 輸入 輸入 輸入 製品詳細 製品詳細 製品詳細 ●レールは高周波焼き入れを施し、コンパクト ●レールは高周波焼き入れを施し、コンパクト ●鋼製の重量用スライドレールです。 で耐久性に優れています。 で耐久性に優れています。 ●ネオジム磁石を使ったシーケンシャル機構付です。 ●中間メンバー残留防止機構付のため、レール ●エンドストップねじを取り外すと、両トラベル ●本製品は片トラベル仕様です。両トラベル仕様 を全閉しても中間メンバーは、はみ出ません。 仕様になります。 は受注対応品です。 中・軽荷重用 ミニタイプ C301TW PAT C2721TWC C2420 耐荷重 147〜206N/ペア 耐荷重 402〜785N/ペア センターキャッチ仕様 PAT.P ●鋼製 耐荷重 98N/ペア ARW2-16 耐荷重 29〜69N/ペア ●アルミニウム合金製 製品詳細 製品詳細 SCRW2 耐荷重 137〜177N/ペア ●ステンレス製 ●中間メンバー残留防止機構付のため、レールを全 ●レール閉時のキャッチ（センターキャッチ）付です。 閉しても中間メンバーは、はみ出ません。 SCRW2-15S ●オプション品のJC-30TWを併用すると閉時の 耐荷重 137〜177N/ペア キャッチ（センターキャッチ）ができます。 ●オールステンレス製 お問い合わせ テクノフィールド事業部（産業機器用 機構部品部門） 東京都千代田区岩本町2-17-9 〒101-0032 https://www.sugatsune.co.jp/ TEL（03）3851-1122（代） FAX（03）3861-1621 E-mail tecf1@sugatsune.co.jp 国内拠点 仙台、北関東、神奈川、名古屋、京都、大阪、福岡 海外拠点 アメリカ、カナダ、イギリス、ドイツ、中国、インド、韓国 4年ぶりの全面改訂版 No.460 新 産業機器用 機構部品 総合カタログ 4 2025-03-21　時点の情報です。
