外側からヒンジの軸もねじも見えない！キャッチ付隠し蝶番
●キャッチ付のため、扉を閉じた状態で保持できます。
●扉を閉じると蝶番が見えず、意匠性に優れています。
●扉を閉じた際の垂れ下がりを抑えます。
●軸が外側に露出しないため、指はさみや引っかかりを防止できます。
●扉は、180°まで大きく開口します。
●R-43と併用できます。
関連メディア
このカタログについて
| ドキュメント名 | 【LAMP NEWS 94号】キャッチ付隠し蝶番 RC-43 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.7Mb |
| 取り扱い企業 | スガツネ工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

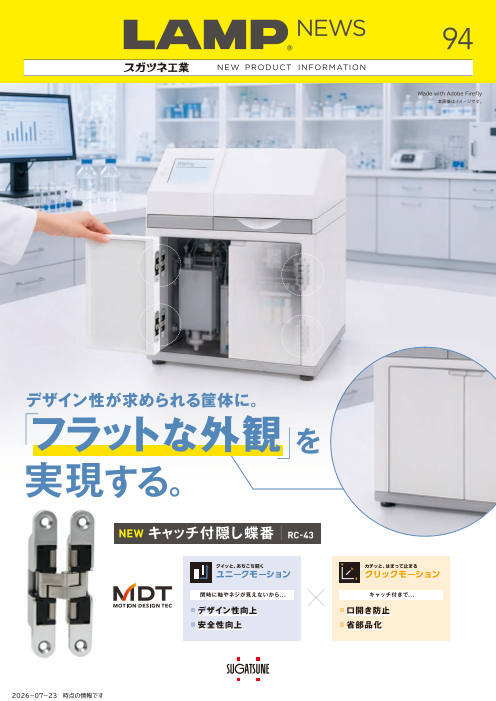

Page1
94
Made with Adobe Firefly
本画像はイメージです。
デザイン性が求められる筐体に。
フラットな外観 を
実現する。
NEWキャッチ付隠し蝶番 RC-43
閉時に軸やネジが見えないから... キャッチ付きで...
■デザイン性向上 ■口開き防止
■安全性向上 ■省部品化
20260723 時点の情報です
Page2
隠し蝶番のPOINT
CLOSE
閉じた時
外観がフラットに！ 指挟みや引っかかりを防止！
扉を閉じるとヒンジの軸もねじも外から見えない 軸が外側に露出せず、手袋や衣類などの引っ掛かりを
フラットな外観を実現します。 防止。開閉時の隙間も小さいため指挟みも防ぎ、
機器や筐体のデザイン性向上に貢献します。 安全性向上につながります。
裏蝶番 RC-43
OPEN
開いた時
180°開口 コンパクト設計
扉は180°まで大きく開くため、 小型設計で小さな筐体にも使用可能です。
内部へのアクセスがしやすく、 扉にヒンジを埋め込むため、装置の外側・内側の
メンテナンス性・作業性が向上します。 スペースを有効活用できます。
さらに
キャッチ付きだから1つ2役の機能を実現! 特長を
動画で見る
ヒンジだけで口開きを防止！ 省部品！
口開きを防止し、センサーの誤動作を防ぎます。キャッチの作動開始角度は閉じ ヒンジ本体にキャッチ機能を内蔵。別途キャッチ
際約10°で、作業中に勝手に閉じることはなく、開けた状態を保てます。 部品が不要なため、部品点数や取付口数の削減に
つながります。
小型ながら
高いキャッチ力
を実現 扉垂れも防止！
バネの力で閉時の扉垂れを抑制。筐体と扉の擦れ
板ばねとスライド軸を組み合わせたキャッチ機構により、 を防ぎ、センサーの誤作動防止にも貢献します。
コンパクトなヒンジで強いキャッチ力を実現しました。
20260723 時点の情報です
Page3
キャッチ付隠し蝶番
RC-43 PAT.P
【推奨ねじ】M3 皿小ねじ
【注 意】ヒンジを単体で閉じないでください。 製品詳細
ヒンジ単体では開けることが困難です。 はこちら
脱出トルクは、ばらつきがあります。
保証値ではありません。
納品時の状態
ヒンジが意図せず閉じないよう
ストッパーが付いています。
環境配慮材料を使用しています。
開 時 閉 時
板金取付イメージ
4×φ3.5穴φ6.2皿
18
ドアと枠の角部C1 7
またはR1以上
1 8
6
2
0.8
3
5
No. 部品名 材料 仕上 / 色
4 ① 本体 亜鉛合金（ZDC） サチライトクロムめっき
② スプリング保持 ポリアセタール（POM） ブラック
③ アーム
④ キャッチ
11 5
⑤ アーム軸
29 ステンレス鋼
5 ⑥ スライド軸
⑦ 固定軸
14 ⑧ ローレットピン
ストッパー 環境配慮材料※ ブルー
※卵殻を50％以上含むPP樹脂
RoHS 注文コード 品番 扉幅 扉高さ 耐荷重 耐荷重 脱出トルク※ 脱出トルク※
kgf/2ヶ N/2ヶ N・m/2ヶ kgf・cm/2ヶ 開き角度 質量g ￥価格（税抜）
● 170059984 RC43 450以下 700以下 4 39 ２ 20.4 180° 75 3,900 ケ
※脱出トルクは参考値です。（ 2ヶ使用時 ）
■ ユニークモーション ■ クリックモーション
ユニーク クリック 多軸構造による 扉を閉じると
モーション モーション 特殊な動きで カチッと
閉時にヒンジが はまる
見えません。
ユニークモーションとクリックモーションの複合モーション製品です。
表から見えないヒンジと閉時キャッチの1つ2役を実現しました。
キャッチなしの隠し蝶番と併用が可能です。 詳細は裏表紙へ
20260723 時点の情報です
59
70
49
2.3以下
Page4
94
キャッチなし隠し蝶番との併用が可能！ 製品詳細
はこちら
ルーター用隠し蝶番 R-43 扉 筐体
●軌跡が同等のためRC-43と併用が可能です。
●本品を併用するとキャッチ力を約半分にできます。
操作感が重い場合にご検討ください。 RC-43
【注 意】板厚を厚くする場合は、基準面の反対側の残り代寸法を大きくしてください。
【付属品】十字穴付皿木ねじ（ステンレス鋼） 上側に取り付けると
扉の垂れ下がり抑制
効果が高まります。
18 4×φ3.5穴φ6.2皿
取付図
ドアと枠の角部C1
またはR1以上
R-43
11 5 0.8
29 5 13
RoHS 注文コード 品番 扉幅 扉高さ 耐荷重kgf/2ヶ 開き角度 質量g ￥価格（税抜）
● 170090079 R43 450以下 700以下 4 180° 37 1,900 ケ
そのほかの隠し蝶番
隠し蝶番 HESシリーズ
微調整が簡単にできる、
三次元調整機能付き
●取付ねじを隠すカバー付きです。 HES3D-70型 PAT HES3D-90型 PAT
●蝶番は扉側と筐体側に分割でき、
施工性が向上します。 ●扉厚19mmに対応した小型HESシリーズ ●扉厚23mmに対応した小型HESシリーズ
●専用ブラケット（別売）があります。
お問い合わせ テクノフィールド事業部（産業機器用 機構部品部門）
東京都千代田区岩本町2-17-9 〒101-0032 https://www.sugatsune.co.jp/
TEL（03）3851-1122（代） FAX（03）3861-1621 Email tecf1@sugatsune.co.jp
国内拠点 仙台、北関東、神奈川、名古屋、京都、大阪、福岡 海外拠点 アメリカ、カナダ、イギリス、ドイツ、中国、インド、韓国
20260723 時点の情報です
32
43
22
2.3 以下
