画像認識ソリューション iXAM Vision Series

最先端の、その先へ 画像認識ソリューションの未来を拓く マクセルフロンティア株式会社 〒240-0005 神奈川県横浜市保土ヶ谷区神戸町134番地 横浜ビジネスパーク ノース・スクエアⅢ Tel 045-279-7707 Fax 045-279-7708 https://www.frontier.maxell.co.jp 【お問合せ先】 https://www.frontier.maxell.co.jp/contact.html 記載内容は、2024年6月1日時点での情報であり、予告なく変更する場合があります。 記載されている製品名等は、それぞれ各社の商標または登録商標です。 2024.6

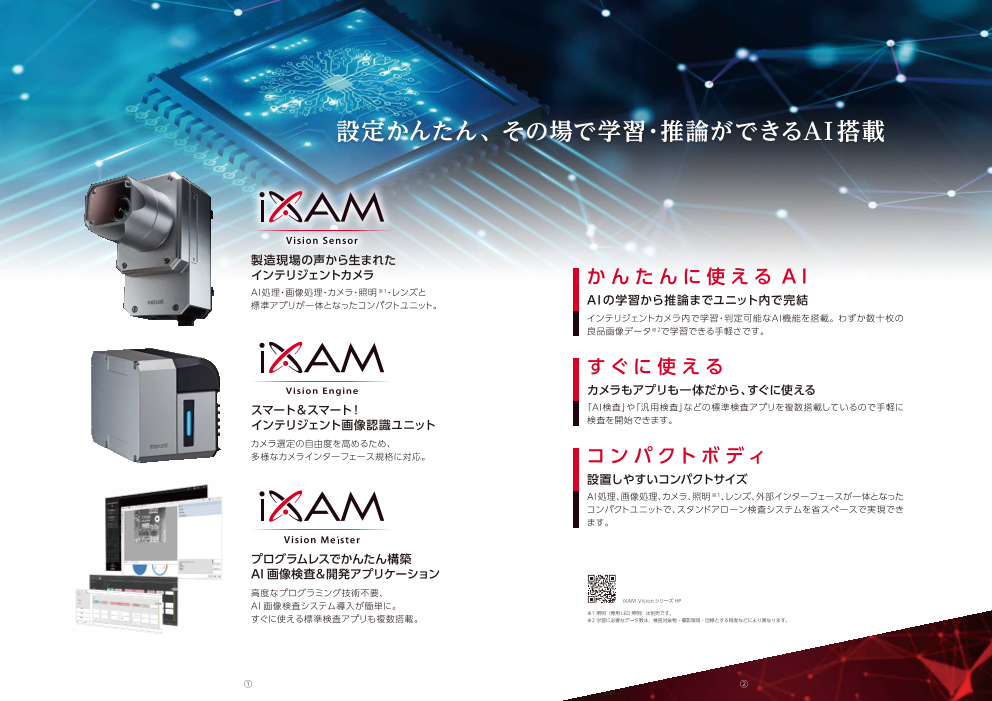

設定かんたん、 その場で学習・推論ができるAI搭載 製造現場の声から生まれた インテリジェントカメラ かんたんに使える A I AI処理・画像処理・カメラ・照明※1・レンズと 標準アプリが一体となったコンパクトユニット。 AIの学習から推論までユニット内で完結 インテリジェントカメラ内で学習・判定可能なAI機能を搭載。 わずか数十枚の 良品画像データ※2で学習できる手軽さです。　　 すぐに使 える カメラもアプリも一体だから、すぐに使える スマート＆スマート！ 「ＡＩ検査」や「汎用検査」などの標準検査アプリを複数搭載しているので手軽に インテリジェント画像認識ユニット 検査を開始できます。 カメラ選定の自由度を高めるため、 多様なカメラインターフェース規格に対応。 コンパクトボ ディ 設置しやすいコンパクトサイズ AI処理、画像処理、カメラ、照明※1、レンズ、外部インターフェースが一体となった コンパクトユニットで、スタンドアローン検査システムを省スペースで実現でき ます。 プログラムレスでかんたん構築 AI 画像検査＆開発アプリケーション 高度なプログラミング技術不要、 AI 画像検査システム導入が簡単に。 iXAM Vision シリーズ HP ※1 照明（専用 LED照明）は別売です。 すぐに使える標準検査アプリも複数搭載。 ※2 学習に必要なデータ数は、検査対象物・撮影環境・目標とする精度などにより異なります。 ① ②

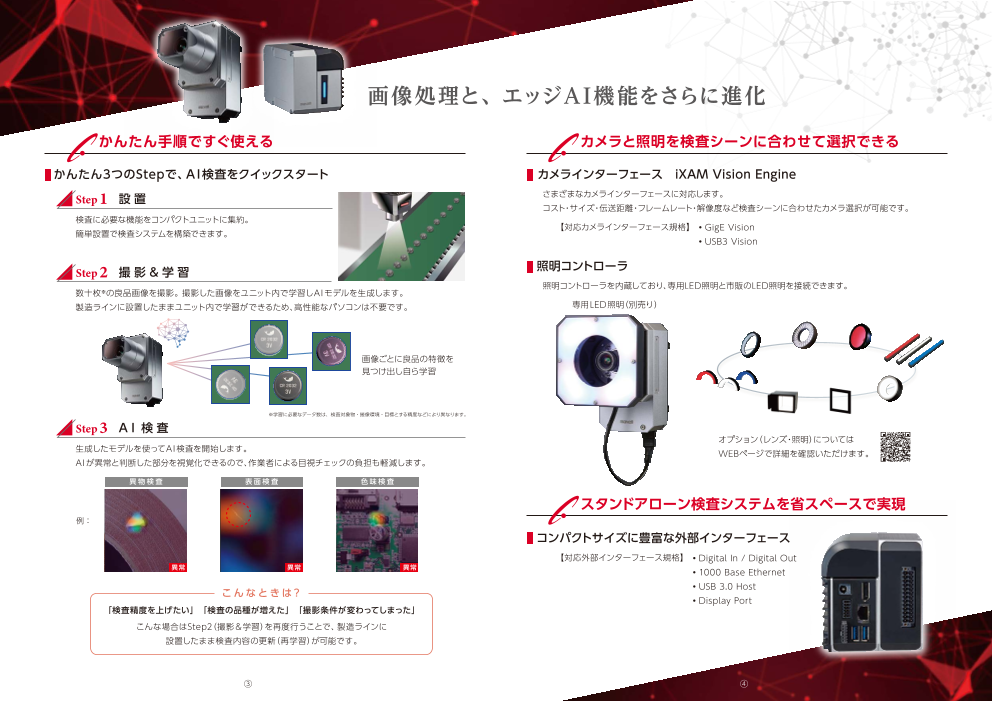

画像処理と、 エッジAI機能をさらに進化 かんたん手順ですぐ使える カメラと照明を検査シーンに合わせて選択できる かんたん3つのStepで、AI検査をクイックスタート カメラインターフェース　iXAM Vision Engine  設 置 さまざまなカメラインターフェースに対応します。 コスト・サイズ・伝送距離・フレームレート・解像度など検査シーンに合わせたカメラ選択が可能です。 検査に必要な機能をコンパクトユニットに集約。 　　【対応カメラインターフェース規格】・GigE Vision　 簡単設置で検査システムを構築できます。 ・USB3 Vision  撮 影＆学 習 照明コントローラ 照明コントローラを内蔵しており、専用LED照明と市販のLED照明を接続できます。 数十枚※の良品画像を撮影。 撮影した画像をユニット内で学習しAIモデルを生成します。 製造ラインに設置したままユニット内で学習ができるため、高性能なパソコンは不要です。 専用LED照明（別売り） 画像ごとに良品の特徴を 見つけ出し自ら学習 ※学習に必要なデータ数は、検査対象物・撮像環境・目標とする精度などにより異なります。  A I 検 査 オプション（レンズ・照明）については 生成したモデルを使ってAI検査を開始します。 WEBページで詳細を確認いただけます。 AIが異常と判断した部分を視覚化できるので、作業者による目視チェックの負担も軽減します。 異物検査 表面検査 色味検査 スタンドアローン検査システムを省スペースで実現 例： コンパクトサイズに豊富な外部インターフェース 　　【対応外部インターフェース規格】　・Digital In / Digital Out 異常 異常 異常 ・1000 Base Ethernet こんなときは? ・USB 3.0 Host ・Display Port 「検査精度を上げたい」　「検査の品種が増えた」　「撮影条件が変わってしまった」 こんな場合はStep2（撮影＆学習）を再度行うことで、製造ラインに 設置したまま検査内容の更新（再学習）が可能です。 ③ ④

画像検査を、かんたんに構築（すぐに使える、すぐに作れる） すぐに使える検査アプリケーション すぐに作れるオリジナル検査アプリケーション iXAM Vision Meisterには、すぐに検査を開始できる「標準検査アプリ」が複数搭載 iXAM Vision Meisterを使って、検査フローを直感的なGUIで組み立て、「オリジナル されています。 検査アプリ」を手軽に作ることができます。 豊富な画像処理アイコン 汎用検査アプリ ありなし検査から、AIを使ったインテリジェント 物体の有無、個数カウント、色測定、バーコード読み な検査まで豊富な処理パーツが標準装備され 取り、QRコード読み取りなど画像検査に必要な ています。 機能を備えています。 検査対象物・用途に応じて必要な機能を選択する ことで様々な画像検査に対応します。 ドラッグ &ドロップ カーソルで引っ張ってフローに移動させるだけ の簡単操作。 作業支援アプリ あらかじめ登録された手順通りに作業が進んでい るかをAI・画像処理でチェックします。 組立作業での作業抜けや、梱包作業での商品違い などをリアルタイムに監視し、異常の場合には作業 者に通知します。 作成したアプリをかんたん確認 作成したフローをすぐにシミュレーション画面で 動作確認することができます。 ＡＩ検査アプリ 検査対象物の撮像、撮像画像から学習してモデル を生成、生成したモデルで推論（検査）の3ステップ でAI検査を運用できます。 作成したアプリは iXAM Vision にアップロード、検査開始 ！ ⑤ ⑥

アプリケーション応用例 標準検査アプリをもとにカスタマイズを加えたり、必要な処理を組み合わせてオリジナルのフローを作ることで、 さまざまな検査フローを柔軟に組み立てることができます。 印刷ズレ検査 金属シミ検査 QRコード読み取り 基板検査（部品の実装、未実装） OK NG OK NG OK NG OK NG スイッチの出荷前検査 部品の傷検査 段ボールの中身の抜け検査 テープ巻き巣検査（AI） OK NG OK NG OK NG OK NG ⑦ ⑧

iXAM Vision シリーズ仕様 ユニット製品仕様 外形寸法図（単位 =mm） 品名 iXAM Vision Sensor iXAM Vision Engine 75 125.6 75 Vision Sensor インテリジェントカメラ インテリジェント画像認識ユニット 型式 iXAM-VS120A-CS5 iXAM-VS120A-MS5 iXAM-VE120A-DIO 形状 カメラ一体型ユニット ユニット カメラインターフェース 内蔵カメラ 外部カメラ イメージセンサ 2/3 インチ CMOS センサ - カラー / モノクロ カラー モノクロ - 解像度 500 万画素 - 内蔵カメラ シャッタ方式 グローバルシャッタ - 正面 側面 背面 フレームレート 16fps - レンズマウント Cマウント - 外部カメラ 規格 - USB3 Vision / GigE Vision Ethernet 1000Base-T 1CH 1000Base-T 1CH USB USB3.0 ホスト 2CH USB3.0 ホスト 2CH 底面 パラレル 絶縁入出力 4 点 /4 点 絶縁入出力 4 点 /4 点 Vision Engine 88.6 135 絶縁入出力 8 点 /8 点　( 拡張 ) 外部インターフェース エンコーダ 絶縁入力 1CH( パラレル I/F と共用 ) 絶縁入力 1CH( パラレル I/F と共用 ) ラインドライバ入力 1CH モニタ DisplayPort 1CH DisplayPort 1CH LED 照明 3 ポート 3 ポート 電源電圧 DC24V±5％ DC24V±5％ 外形 寸法 135mm×75mm×125.6mm 99.4mm×88.6mm×135mm 正面 側面 背面 動作温度 温度：＋5℃～＋40℃ 湿度：30％ＲＨ～ 80％ＲＨ（非結露） 環境条件 保存温度 温度：－20℃～＋60℃ 湿度：30％ＲＨ～ 80％ＲＨ（非結露） iXAM Vision iXAM Vision Meister の標準アプリケーション、iXAM Vision Meister で構築した AI 画像検査 & 開発アプリケーション オリジナルアプリケーションをスタンドアローン動作可能 Series 動画 付属品 AC 電源アダプタ AC 電源アダプタ Cマウントレンズ ( 本体に取り付け ) AI 画像検査アプリケーション 品名 iXAM Vision Meister 用途 AI 画像検査アプリケーション 画像認識 技術ブログ 画像認識 開発メンバーによる技術ブログ ・検査システムの新規開発／編集　（GUI 操作） 主な機能 ・検査システムの実行　（検査画面操作・結果表示等） フロンティア画像認識ラボラトリー ・汎用検査 ( ありなし検査、個数カウント、大きさ判定、1 次元・2 次元コード読み取り) ～新人エンジニア画像認識入門編～ 標準アプリケーション ・作業支援 ( 作業手順チェック、欠品チェック ) ・AI 検査 ( 異常度判定 ) 外部インターフェース制御 ・カメラ設定、LED 照明設定、DIO 制御 ⑨ ⑩ 99.4 135 47
