手のひらサイズながらマシンビジョン、ロボットビジョンにも使えるマクセルの画像認識製品　　超小型SVP-Ax330CL

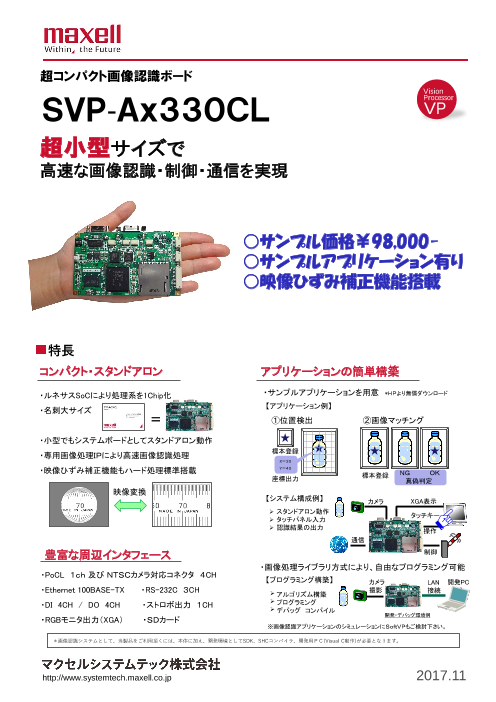

超コンパクト画像認識ボード Vision - ProcessorＳＶＰ Ａｘ３３０ＣＬ VP 超小型サイズで 高速な画像認識・制御・通信を実現 ○サンプル価格￥98,000- ○サンプルアプリケーション有り ○映像ひずみ補正機能搭載 特長 コンパクト・スタンドアロン アプリケーションの簡単構築 ・ルネサスSoCにより処理系を1Chip化 ・サンプルアプリケーションを用意 *ＨＰより無償ダウンロード 【アプリケーション例】 ・名刺大サイズ ①位置検出 ②画像マッチング ・小型でもシステムボードとしてスタンドアロン動作 標本登録 ・専用画像処理ＩＰにより高速画像認識処理 Ｘ＝３０ ・映像ひずみ補正機能もハード処理標準搭載 Ｙ＝４０ ＮＧ ＯＫ 座標出力 標本登録 真偽判定 映像変換 【システム構成例】 カメラ XGA表示  スタンドアロン動作 タッチキー  タッチパネル入力  認識結果の出力 操作 通信 豊富な周辺インタフェース 制御 ・画像処理ライブラリ方式により、自由なプログラミング可能 ・PoCL １ｃｈ 及び ＮＴＳＣカメラ対応コネクタ ４CH 【プログラミング構築】 カメラ LAN 開発PC ・Ethernet 100BASE-TX ・RS-232C ３CH  撮影 接続アルゴリズム構築  ・DI 4CH / DO 4CH ・ストロボ出力 １CH プログラミング デバッグ コンパイル 開発・デバッグ環境例 ・RGBモニタ出力（XGA） ・ＳＤカード ※画像認識アプリケーションのシミュレーションにＳｏｆｔＶＰもご検討下さい。 ＊画像認識システムとして、当製品をご利用頂くには、本体に加え、開発環境としてSDK、SHCコンパイラ、開発用ＰＣ(Visual C動作)が必要となります。 http://www.systemtech.maxell.co.jp 2017.11

仕様 画像処理／プロセッサ部 外部IF部 CPU SH-4A 534MHz LAN 100BASE-TX 画像処理 専用画像処理コア（IMP-X2） シリアル RS-232C 3CH OS ルネサス製μITRON仕様HIシリーズOS アイソレーションI/O 入力 4CH ／ 出力 4CH Flashメモリ 64MB ストロボ出力 １CH イメージメモリ 256MB（ユーザ領域） ＳＤカードI/F １CH システムモニタ ウォッチドッグタイマ ＲＴＣ ＲＴＣデバイス搭載(バックアップ電源は外部供給) ビデオ入力部 外形寸法 入力信号 CameraLink Base Configuration 基板サイズ 100 mm（W） × 60mm（D） PoCL対応 １CH (SXGAサイズまで） NTSCカメラ対応 ４CH (同時入力可能) *PoCL接続とNTSC接続はどちらか選択での使用 混用は相談応需 ビデオ出力部 開発環境*1 出力信号 アナログRGBカラー（1024×768） OS Windows® 7（32bit） コンパイラ Microsoft Visual C++® SuperHTM RISC engine C／C++ *2 開発キット SVP-Ax330SDK *2 *1 PC開発環境はお客様でご準備ください。 *2 コンパイラと開発キットは弊社より購入出来ます SVP-Ax330CL ブロック図 VGA D/A (RGB) FFlalasshhメメモモリリ(（64MB) CCPPUU//画像処理エンジン EETTHHEERR 100Base-TX Camera ビデオ・プリ PoCL Link プロセッサ DDDDRR32--SSDDRRAAMM(256MB) RS-232C RS-232C (3CH) NTSC (4CH) アイソレーションI/O 4CH/ 4CH I/O スアトイロソボレ出ー力ショ1ンCH RTC WDT SDカード 開発・製造元 お問合せ・ご用命は下記まで 営業部 設計部 画像ソフト設計課 〒244-0801 神奈川県横浜市戸塚区 〒992-0021 山形県米沢市花沢3091-6 品濃町549-2 三宅ビル TEL:045-443-5840 FAX:045-443-5842 E-mail vp-support@maxell.co.jp URL http://www.systemtech.maxell.co.jp ＊μITRONは、“Micro Industrial TRON”の略称です。 TRONは、“The Real-time Operating system Nucleus”の略称です。 ＊Windows7, Visual C++ は、米国Microsoft Corporationの米国およびその他の国における商標または登録商標です。 ＊その他、本カタログで登場するシステム名、製品名は各社の商標または登録商標です。 ＊このカタログに記載されている仕様、デザインは予告なく変更することがあります。 2017.11
