IE 規格及びS,A 規格をご使用の方に見やすく、使いやすいように掲載しています
規格品、応用品(個別設計)、特注品(新規設計)など様々なご使用に対して対応させていただきますので、お気軽にご相談下さい。
このカタログについて
ドキュメント名 | 溶接ベローズ |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 7.1Mb |
登録カテゴリ | |
取り扱い企業 | 入江工研株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログ(溶接ベローズ)の内容
Page 1:WELDEDBELLOWS■ WB■ COMPACT WB溶接ベローズNo.220

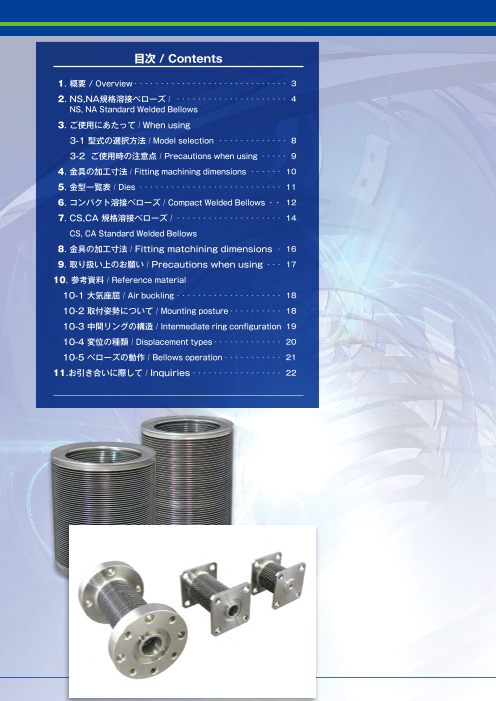

Page 2:目次 / Contents1. 概要 / Overview・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 32. NS,NA規格溶接べローズ / ・・・・・・・・・・・・・・・・・・・・・・ 4NS, NA Standard Welded Bellows3. ご使用にあたって / When using3-1 型式の選択方法 / Model selection・ ・・・・・・・・・・・・・ 83-2 ご使用時の注意点 / Precautions when using・ ・・・・・ 94. 金具の加工寸法 / Fitting machining dimensions・ ・・・・・・ 105. 金型一覧表 / Dies・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・ 116. コンパクト溶接ベローズ / Compact Welded Bellows・・・ 127. CS,CA 規格溶接べローズ / ・・・・・・・・・・・・・・・・・・・・・ 14CS, CA Standard Welded Bellows8. 金具の加工寸法 / Fitting matchining dimensions・ ・ 169. 取り扱い上のお願い / Precautions when using・ ・・・ 1710. 参考資料 / Reference material10-1 大気座屈 / Air buckling・・・・・・・・・・・・・・・・・・・・・ 1810-2 取付姿勢について / Mounting posture・・・・・・・・・・・ 1810-3 中間リングの構造 / Intermediate ring configuration・ 1910-4 変位の種類 / Displacement types・・・・・・・・・・・・・・ 2010-5 べローズの動作 / Bellows operation・・・・・・・・・・・・ 2111.お引き合いに際して / Inquiries・・・・・・・・・・・・・・・・・・ 22

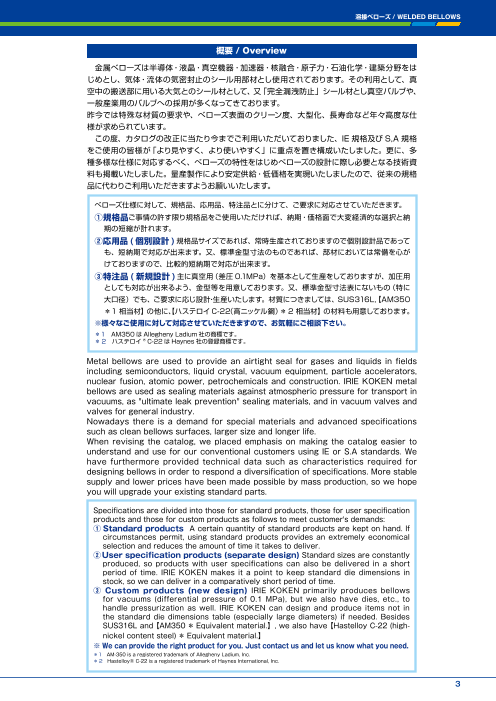

Page 3:3溶接ベローズ / WELDED BELLOWS概要 / Overview 金属べローズは半導体・液晶・真空機器・加速器・核融合・原子力・石油化学・建築分野をはじめとし、気体・流体の気密封止のシール用部材とし使用されております。その利用として、真空中の搬送部に用いる大気とのシール材として、又「完全漏洩防止」シール材とし真空バルブや、一般産業用のバルブへの採用が多くなってきております。昨今では特殊な材質の要求や、べローズ表面のクリーン度、大型化、長寿命など年々高度な仕様が求められています。 この度、カタログの改正に当たり今までご利用いただいておりました、IE 規格及び S,A 規格をご使用の皆様が「より見やすく、より使いやすく」に重点を置き構成いたしました。更に、多種多様な仕様に対応するべく、べローズの特性をはじめべローズの設計に際し必要となる技術資料も掲載いたしました。量産製作により安定供給・低価格を実現いたしましたので、従来の規格品に代わりご利用いただきますようお願いいたします。べローズ仕様に対して、規格品、応用品、特注品とに分けて、ご要求に対応させていただきます。①規格品ご事情の許す限り規格品をご使用いただければ、納期・価格面で大変経済的な選択と納期の短縮が計れます。②応用品 ( 個別設計 ) 規格品サイズであれば、常時生産されておりますので個別設計品であっても、短納期で対応が出来ます。又、標準金型寸法のものであれば、部材においては常備を心がけておりますので、比較的短納期で対応が出来ます。③特注品 ( 新規設計 ) 主に真空用(差圧 0.1MPa)を基本として生産をしておりますが、加圧用としても対応が出来るよう、金型等を用意しております。又、標準金型寸法表にないもの(特に大口径)でも、ご要求に応じ設計・生産いたします。材質につきましては、SUS316L,AM350の他に、ハステロイ C-22(高ニッケル鋼)の材料も用意しております。※様々なご使用に対して対応させていただきますので、お気軽にご相談下さい。Metal bellows are used to provide an airtight seal for gases and liquids in fieldsincluding semiconductors, liquid crystal, vacuum equipment, particle accelerators,nuclear fusion, atomic power, petrochemicals and construction. IRIE KOKEN metalbellows are used as sealing materials against atmospheric pressure for transport invacuums, as "ultimate leak prevention" sealing materials, and in vacuum valves andvalves for general industry.Nowadays there is a demand for special materials and advanced specificationssuch as clean bellows surfaces, larger size and longer life.When revising the catalog, we placed emphasis on making the catalog easier tounderstand and use for our conventional customers using IE or S.A standards. Wehave furthermore provided technical data such as characteristics required fordesigning bellows in order to respond a diversification of specifications. More stablesupply and lower prices have been made possible by mass production, so we hopeyou will upgrade your existing standard parts.Specifications are divided into those for standard products, those for user specificationproducts and those for custom products as follows to meet customer's demands:① Standard products A certain quantity of standard products are kept on hand. Ifcircumstances permit, using standard products provides an extremely economicalselection and reduces the amount of time it takes to deliver.②User specification products (separate design) Standard sizes are constantlyproduced, so products with user specifications can also be delivered in a shortperiod of time. IRIE KOKEN makes it a point to keep standard die dimensions instock, so we can deliver in a comparatively short period of time.③ Custom products (new design) IRIE KOKEN primarily produces bellowsfor vacuums (differential pressure of 0.1 MPa), but we also have dies, etc., tohandle pressurization as well. IRIE KOKEN can design and produce items not inthe standard die dimensions table (especially large diameters) if needed. BesidesSUS316L and AM350, we also have Hastelloy C-22 (high-nickel content steel).※ We can provide the right product for you. Just contact us and let us knowwhat you need.
Page 4:4NS,NA 規格溶接べローズNS,NA STANDARD WELDED BELLOWS1. コンパクトで大きい伸縮量が得られる。2. バネ反力が小さい。3. 長寿命での使用が可能。4. エンドフィッティングの選択が出来、設計に自由度がある。5. Y 型エンドフィッティング付きは、お客様での溶接が可能。6.取付け方向に制限がない。1.IRIE KOKEN welded bellows are compact and offersuperior expansion/contraction.2.Minimal spring force3.Long life4.Offers selection of end fitting to provide freedom ofdesign.5.The user can weld Y-type end fitting.6.No restriction on mounting orientation.特 徴/ Features標準仕様/ Standard Specifications型式表示方法/ Ordering Number Description内 部Internal真 空Vacuum外 部External大気圧Atmospheric pressure使用温度Operating temperature常 温(ベーキング温度 250℃以下)Normal temperature (baking temp. max. 250℃ )リークテストLeak testHe ガスリークHe gas leak1 × 10-9Pa・m3/ s 以下Max. 1 x 10-9Pa・m3/sべローズ材質Bellows materialSUS316L, AM350 相当繰り返し寿命Repetition life* 1 万回 , 10 万回 , 100 万回10,000/100,000/1 million repetitions* 1 万回仕様は、SUS316L のみです。* 10,000 repetitions specification applies to SUS316L only.〔上記の例は、寿命 1 万回、外径 22(内径 8)伸縮量 20mm、Y 型エンドフィッティング付きを表します。〕[The example provided above is of 20 mm expansion/contraction, and (22 outer diameter ( φ 8 inner diameter), with Y-type end fitting.]1101001万回10万回100万回NS 1 2 Y22ブロック数(1ブロックは10mmストローク)Number of blocks(1 block= stroke/10mm)べローズ外径Outer diameter of BellowsNSNASUS316LAM350 相当YEY型エンドフィッティング波型エンドフィッティングY-type end fittingCorrugated end fitting10,000 repetitions100,000 repetitions1 million repetitionsエンドフィッティングEnd fitting寿命Life材質MaterialWELDED
Page 5:5溶接ベローズ / WELDED BELLOWSLY LY外径Outerdiameter内径InnerdiameterLMIN∼LMAX(自由長)LMIN - LMAX (Unrestricted length)有効径Effectivediameter波型エンドフィッティングCorrugated end fittingY型エンドフィッティングY-type end fitting各部の名称/ Name of parts□有効径(内径 外径)/ 2□ LMIN= 最小面間□ LMAX= 最大面間□ LY= エンドフィッティングの長さ□ Effective diameter (inner outer)/2□ LMIN: Minimum length□ LMAX: Maximum length□ LY: End fitting length
Page 6:6NS規格溶接べローズ SUS316L/NS Standard Welded Bellows SUS316L型 式Model内 径Inner diameter(mm)外 径Outer diameter(mm)1 ブロック仕様 1 block specifications有効面積Effective areaブロック数最大The maximumnumber of blocks自由長Unrestrictedlength(mm)作動範囲Operating range(mm)軸方向バネ定数Axial directionspring constant(N/mm)LMIN LMAXNS122-1 8 22 15 7 17 3.29 1.77 4NS130-1 17 30 13 6 16 5.82 4.34 6NS136-1 22 36 12 5 15 5.57 6.61 8NS151-1 36 51 10 4 14 7.13 14.9 12NS170-1 50 70 9 4 14 10.41 28.3 15NS190-1 60 90 9 4 14 11.07 44.2 13NS194-1 70 94 10 5 15 12.80 52.8 14NS1109-1 79 109 10 5 15 31.53 69.4 16NS1120-1 90 120 10 5 15 27.75 86.6 17NS1150A-1 100 150 10 5 15 31.21 122.7 17NS1150B-1 120 150 10 5 15 23.50 143.1 19NS1210-1 160 210 10 5 15 39.57 268.8 21NS1270-1 206 270 9 4 14 30.20 444.9 15NS1320-1 260 320 9 4 14 41.94 660.5 19型 式Model内 径Inner diameter(mm)外 径Outer diameter(mm)1 ブロック仕様 1 block specifications有効面積Effective areaブロック数最大The maximumnumber of blocks自由長Unrestrictedlength(mm)作動範囲Operating range(mm)軸方向バネ定数Axial directionspring constant(N/mm)LMIN LMAXNS1022-1 8 22 23 15 25 2.14 1.77 2NS1030-1 17 30 19 11 21 4.07 4.34 4NS1036-1 22 36 18 10 20 3.72 6.61 5NS1051-1 36 51 15 8 18 4.75 14.9 8NS1070-1 50 70 15 7 17 6.62 28.3 10NS1090-1 60 90 13 6 16 7.38 44.2 10NS1094-1 70 94 11 6 16 11.38 52.8 13NS10109-1 79 109 13 7 17 23.65 69.4 13NS10120-1 90 120 13 7 17 20.81 86.6 14NS10150A-1 100 150 15 8 18 20.81 122.7 13NS10150B-1 120 150 13 7 17 17.63 143.1 16NS10210-1 160 210 13 6 16 31.66 268.8 14NS10270-1 206 270 15 7 17 18.12 444.9 11NS10320-1 260 320 14 7 17 25.16 660.5 14型 式Model内 径Inner diameter(mm)外 径Outer diameter(mm)1 ブロック仕様 1 block specifications有効面積Effective areaブロック数最大The maximumnumber of blocks自由長Unrestrictedlength(mm)作動範囲Operating range(mm)軸方向バネ定数Axial directionspring constant(N/mm)LMIN LMAXNS10022-1 8 22 31 24 34 1.54 1.77 2NS10030-1 17 30 25 18 28 3.02 4.34 3NS10036-1 22 36 24 16 26 2.79 6.61 4NS10051-1 36 51 22 14 24 3.39 14.9 5NS10070-1 50 70 21 14 24 4.55 28.3 7NS10090-1 60 90 17 10 20 5.53 44.2 8NS10094-1 70 94 16 9 19 7.88 52.8 10NS100109-1 79 109 18 10 20 17.20 69.4 10NS100120-1 90 120 16 9 19 16.65 86.6 12NS100150A-1 100 150 20 13 23 15.61 122.7 10NS100150B-1 120 150 18 10 20 12.82 143.1 12NS100210-1 160 210 18 10 20 22.61 268.8 13NS100270-1 206 270 21 13 23 12.94 444.9 11NS100320-1 260 320 17 10 20 20.97 660.5 15寿命1万回シリーズ / 10,000 repetition life series寿命100万回シリーズ / 1 million repetition life series寿命10万回シリーズ / 100,000 repetition life series
Page 7:7溶接ベローズ / WELDED BELLOWSNA規格溶接べローズ AM350/NA Standard Welded Bellows AM350型 式Model内 径Inner diameter(mm)外 径Outer diameter(mm)1 ブロック仕様 1 block specifications有効面積Effective areaブロック数最大The maximumnumber of blocks自由長Unrestrictedlength(mm)作動範囲Operating range(mm)軸方向バネ定数Axial directionspring constant(N/mm)LMIN LMAXNA1022-1 8 22 20 12 22 2.47 1.77 3NA1030-1 17 30 16 8 18 4.79 4.34 5NA1036-1 22 36 15 7 17 4.05 6.61 6NA1051-1 36 51 13 6 16 5.97 14.9 9NA1070-1 50 70 13 6 16 6.19 28.3 10NA1090-1 60 90 11 5 15 7.40 44.2 11NA1094-1 70 94 10 5 15 12.74 52.8 14NA10109-1 79 109 11 6 16 27.02 69.4 15NA10120-1 90 120 11 6 16 21.87 86.6 16NA10150A-1 100 150 13 6 16 24.97 122.7 15NA10150B-1 120 150 11 6 16 21.25 143.1 17NA10210-1 160 210 10 5 15 39.57 268.8 21NA10270-1 206 270 12 5 15 23.90 444.9 8NA10320-1 260 320 11 5 15 33.19 660.5 10型 式Model内 径Inner diameter(mm)外 径Outer diameter(mm)1 ブロック仕様 1 block specifications有効面積Effective areaブロック数最大The maximumnumber of blocks自由長Unrestrictedlength(mm)作動範囲Operating range(mm)軸方向バネ定数Axial directionspring constant(N/mm)LMIN LMAXNA10022-1 8 22 22 14 24 2.24 1.77 2NA10030-1 17 30 18 10 20 4.29 4.34 5NA10036-1 22 36 17 9 19 3.57 6.61 6NA10051-1 36 51 14 7 17 5.54 14.9 9NA10070-1 50 70 15 7 17 5.63 28.3 9NA10090-1 60 90 13 6 16 6.58 44.2 10NA10094-1 70 94 11 6 16 11.32 52.8 13NA100109-1 79 109 11 6 16 27.02 69.4 15NA100120-1 90 120 11 6 16 21.87 86.6 16NA100150A-1 100 150 13 6 16 24.97 122.7 15NA100150B-1 120 150 13 7 17 18.60 143.1 16NA100210-1 160 210 13 6 16 31.66 268.8 14NA100270-1 206 270 15 7 17 19.12 444.9 12NA100320-1 260 320 14 7 17 26.55 660.5 14べローズサイズBellows sizeY 型エンドフィッティングY-type end fitting波型エンドフィッティングCorrugated end fittingLY LY8 × 22 3 1.517 × 30 3 1.522. × 36 3 1.536 × 51 3 1.550 × 70 3 1.560 × 90 4 ―70 × 94 4 ―79 × 109 4 ―90 × 120 4 ―100 × 150 4 ―120 × 150 4 ―160 × 210 5 ―206 × 270 5 ―260 × 320 5 ―※ Y 型エンドフィッティングの板厚は 0.4mm となります。※ Plate thickness of Y-type end fitting is 0.4 mm.寿命100万回シリーズ / 1 million repetition life series寿命10万回シリーズ / 100,000 repetition life seriesエンドフィッティング(LY)長さ / End fitting length (LY)
Page 8:8型式の選択方法/ Model selectionご使用にあたってWHEN USING仕様の確認 / Specifications check【標準仕様に適応しているか/ Suitable for standard specifications?】材質の選択 / Model Material Features型 式Model材 質Material特 長FeaturesNS SUS316L一般的に使用されている材質であり、耐食性に優れている。Commonly used material. Has superior corrosion resistance.NA AM350 相当SUS316L に比べ、寿命特性が良い。磁性体であり、耐食性が劣る。Offers longer life than SUS316L. A magnetizer with inferior corrosion resistance.寿命の選択 / Life selection型 式Model寿 命Life※使用寿命が規格にない場合は、1 ランク上のものをご使用下さい。※寿命が 100 万回を越える場合は、個別設計が必要です。※ If there is no standard for life, you should select one rank higher.※ User specifications are required if life is to exceed 1 millionrepetitions.1 1 万回 10,000 repetitions10 10 万回 100,000 repetitions100 100 万回 1 million repetitionsサイズの選択 / Size selection型 式ModelサイズSize型 式ModelサイズSize22 8 × 22 109 79 × 10930 17 × 30 120 90 × 12036 22 × 36 150A 100 × 15051 36 × 51 150B 120 × 15070 50 × 70 210 160 × 21090 60 × 90 270 206 × 27094 70 × 94 320 260 × 320ブロック数の算出 / Size selectionBlock number calculation●ブロック数 = 必要ストローク/ 10mm※ブロック数は、小数点以下切り上げとして下さい。 (表中の最大ブロック数を越える場合は、個別設計が必要です。)● Number of blocks = required stroke / 10mm※ Number of blocks is rounded up to the nearest whole number. (User specifications are required if the maximum number of blocks given in the table is exceeded.)⬇⬇⬇⬇⬇
Page 9:9溶接ベローズ / WELDED BELLOWSご使用時の注意点/ Precautions when using1 ブロック数表中の最大ブロック数は、※「大気座屈、水平たわみ、垂直密着」を考慮し、設定しております。最大ブロック数を越えて使用する場合には、中間リングを別途設ける必要があります。尚、中間リングを使用した場合には、規格値の寿命が得られない場合がありますのでご注意下さい。2 使用圧力内部)真空、外部)大気圧にて設定しておりますので、それ以外の圧力では使用できません。尚、圧力変動がある場合にもご使用になれませんのでご注意下さい。3 伸縮量及び寿命表中にない伸縮量及び寿命につきましては、1 ランク上のものをご使用いただくことをご推薦いたします。 個別の設計は可能ですが、規格品は納期的にも価格的にも個別設計するより有利となります。以上の内容にて、お困りの際はお気軽にご相談下さい。※「大気座屈、垂直密着、水平たわみ」については、参考資料をご参照下さい。1. Number of blocksThe maximum number of blocks in the table is set, taking "air buckling, horizontal sagging and vertical adherence" into consideration. An optionalintermediate ring must be provided if the maximum number of blocks is to be exceeded. Please be aware however that standard life may be reducedif an intermediate ring is used.2. Operating pressureThe bellows are designed for internal pressure to be a vacuum and external pressure to be atmospheric pressure. The bellows cannot be use underpressure conditions other than this. The bellows also may not be used with pressure variation.3. Expansion/contraction and lifeWe recommend using one rank above for expansion/contraction and life not given in the table. User specifications are possible, but standardproducts are therefore advantageous in terms of fast delivery and lower price.Feel free to contact us if you have any questions.※ See the reference materials for more information on "air buckling, horizontal sagging and vertical adherence."エンドフィッティングの選択 / End fitting selection型 式Model材 質Material特 長FeaturesY Y 型タイプY-typeお客様で溶接される場合は、Y 型タイプになります。The Y-type must be used if the fitting is to be welded on by the user.E 波型タイプCorrugated typeY 型タイプより長さが短いので、コンパクトな設計ができます。Shorter than the Y-type, thus enabling more compact design.※波型タイプは、弊社での溶接のみと限らせていただきます。※サイズ:内径 60 ×外径 90 以上は、波型タイプのエンドフィッティングは使用いたしません。※ Corrugated type can only be welded on at the factory.※ Corrugated type cannot be used for size 60 (inner diameter) x 90 (outer diameter) or larger.自由長・作動範囲の確認 / Unrestricted length/operating range check□自由長 = 自由長(一覧表)×ブロック数+エンドフィッティング× 2□最大面間 =LMAX(一覧表)×ブロック数+エンドフィッティング× 2□最小面間 =LMIN(一覧表)×ブロック数+エンドフィッティング× 2□ Unrestricted length: Unrestricted length (list) x number of blocks end fitting x 2□ Between maximum areas: LMAX (list) x number of blocks end fitting x 2□ Between minimum areas: LMIN (list) x number of blocks end fitting x 2軸方向バネ定数の確認 / Axial direction spring constant check□軸方向バネ定数 = 軸方向バネ定数(一覧表)/ブロック数□ Axial direction spring constant: Axial direction spring constant (list)/number of blocks⬇⬇
Page 10:10べローズサイズBellows size溶接開先部寸法Welding groove dimensionsD A8 × 22 21.9 0.2/017 × 30 30.1 0.2/022 × 36 35.9 0.2/036 × 51 50.9 0.2/050 × 70 69.4 0.2/060 × 90 89.4 0.2/070 × 94 94.0 0.2/079 × 109 108.9 0.2/090 × 120 120.2 0.2/0100 × 150 149.3 0.3/0120 × 150 150.1 0.2/0160 × 210 209.2 0.3/0206 × 270 270.2 0.3/0260 × 320 320.1 0.3/00.5 1.4φD±A0.7面取り不可Cannot be beveled0.5 1.4φD±A0.7fe面取り不可Cannot be beveledべローズサイズBellows size溶接開先部寸法Welding groove dimensionsD A e f8 × 22 21.8 0.2/0 C1.0 0.817 × 30 30.1 0.2/0 C1.0 0.622 × 36 36.0 0.2/0 C1.0 0.836 × 51 51.0 0.2/0 C1.0 0.850 × 70 69.6 0.2/0 C1.0 1.060 × 90 89.5 0.2/0 C1.0 1.370 × 94 93.9 0.2/0 C1.0 1.279 × 109 108.9 0.2/0 C1.0 1.790 × 120 119.5 0.2/0 C1.0 1.1100 × 150 149.4 0.3/0 C1.0 1.8120 × 150 149.7 0.2/0 C1.0 2.1160 × 210 208.1 0.3/0 C2.5 2.8206 × 270 270.0 0.3/0 C2.5 2.0260 × 320 318.9 0.3/0 C2.5 2.8金具の加工寸法FITTING MACHINING DIMENSIONSY 型エンドフィッティング寸法及び溶接部開先寸法Dimensions of welding groove for Y-type end fitting波型エンドフィッティングの溶接部開先寸法Dimensions of welding groove for corrugated end fitting
Page 11:11溶接ベローズ / WELDED BELLOWS内 径Inner diameter外 径Outer diameter内 径Inner diameter外 径Outer diameter8 18 85 1258 22 90 12011 24 97 11012 26 100 13013 22 100 15014 29 102 11814 34 105 13516 24 115 14516 40 120 15017 30 125 17517 33 130 19019 30 135 16520 40 140 17022 36 157 20425 45 157 24027 45 160 21028 44 170 20030 50 177 24730 51 180 21030 60 180 22032 48 206 27033 62 216 28635 55 235 30536 51 238 27040 60 247 30040 70 260 32045 65 305 37550 70 310 35050 80 310 36052 72 330 37255 80 349 41557.4 81.4 349 42560 85 370 43060 90 375 45565 90 400 46066 82 425 51570 94 500 60072 96 590 69075 100 700 80079 109 800 90080 105 900 99880 112( は規格サイズを示す/ Indicates standard size)金型一覧表DIES
Page 12:12コンパクトに磨きあげられたトップメーカーの信頼性30年のノウハウの蓄積が結集されたコンパクト溶接べローズを規格化しました。A name you can trust, highly refining toward compactStandardized compact welded bellows incorporate 30 years of experienceコンパクト溶接ベローズCOMPACT WELDED BELLOWSCOMPACT用 途/ Purpose主に半導体等における昇降用のシールSeals used for elevating and lowering mainly for semiconductors, etc.1. 一山あたりのストローク(作動範囲)が従来の 30%以上アップし、経済性を実現しました。2. コンパクトで大きい伸縮量が得られます。3. バネ反力が小さい。4. エンドフィッティングの選択が出来、設計に自由度があります。5. Y型エンドフィッティング付は、お客様での溶接が可能です。 (べローズサイズφ 8 ×φ 22 ~φ 90 ×φ 120 と巾広いサイズをラインナップ)1.30% better per-thread stroke (operating range) makes IRIE KOKEN welded bellows more economical.2.IRIE KOKEN welded bellows are compact and offer superior expansion/contraction.3.Minimal spring force4.Offers selection of end fitting to provide freedom of design5.The user can weld Y-type end fitting (Wide lineup of bellows sizes from φ 8 x φ 22 to φ 90 x φ 120)1,000万回CS Y1000 2 22べローズ外径Outer diameter of BellowsストロークStrokeCSCASUS316LAM350 相当YEY型エンドフィッティング波型エンドフィッティングY-type end fittingCorrugated end fitting10 million repetitionsエンドフィッティングEnd fitting寿命Life材質Material1000特 徴/ Features型式表示方法/ Ordering Number Description保証寿命 1000 万回を実 現! ( 国 内 初 )Realizes guaranteed life of 10 millionrepetitions (first in Japan)!高 信 頼 性 を 実 現!ISO9001 認 証 取 得High reliability!ISO9001 certification obtained30%のコストダウンを実 現! ( 当 社 比 )Cuts cost by 30%(compared with our products)!
Page 13:コンパクト溶接ベローズ / COMPACT WELDED BELLOWS13Y型エンドフィッティングY-type end fittingLY LY外径Outerdiameter内径InnerdiameterLMIN∼LMAX(自由長)LMIN - LMAX (Unrestricted length)有効径Effectivediameter標準仕様/ Standard Specifications各部の名称/ Name of parts□有効径(内径 外径)/ 2□ LMIN= 最小面間□ LMAX= 最大面間□ LY= エンドフィッティングの長さ□ Effective diameter (inner outer)/2□ LMIN: Minimum length□ LMAX: Maximum length□ LY: End fitting length内 部Internal真 空Vacuum外 部External大気圧Atmospheric pressure使用温度Operating temperature常 温(ベーキング温度 250℃以下)Normal temperature (baking temp. max. 250℃ )リークテストLeak testHe ガスリークHe gas leak1 × 10-9Pa・m3/ s 以下Max. 1 x 10-9Pa・m3/sべローズ材質Bellows material SUS316L, AM350 相当繰り返し寿命Repetition life* 1,000 万回10 million repetitions
Page 14:14型 式Model内 径Inner diameter(mm)外 径Outer diameter(mm)1 ブロック仕様 1 block specifications有効面積Effective area(cm2)自由長Unrestrictedlength(mm)作動範囲Operating range(mm)軸方向バネ定数Axial directionspring constant(N/mm)LMIN LMAXCS1000222 8 22 49 29 49 1.77 1.77CS1000230 17 30 47 27 47 1.90 4.34CS1000236 22 36 45 25 45 2.12 6.61CS1000251 36 51 42 22 42 2.88 14.86CS1000260 40 60 41 21 41 3.73 19.63CS1000270 50 70 42 22 42 3.80 28.27CS1000290 60 90 47 27 47 3.99 44.18CS1000294 70 94 43 23 43 5.60 52.81CS10002109 79 109 46 26 46 9.74 69.40CS10002120 90 120 41 21 41 12.60 86.59型 式Model内 径Inner diameter(mm)外 径Outer diameter(mm)1 ブロック仕様 1 block specifications有効面積Effective area(cm2)自由長Unrestrictedlength(mm)作動範囲Operating range(mm)軸方向バネ定数Axial directionspring constant(N/mm)LMIN LMAXCS1000322 ※ 8 22 72 42 72 1.19 1.77CS1000330 17 30 69 39 69 1.27 4.34CS1000336 22 36 67 37 67 1.43 6.61CS1000351 36 51 63 33 63 1.90 14.86CS1000360 40 60 59 29 59 2.56 19.63CS1000370 50 70 60 30 60 2.57 28.27CS1000390 60 90 66 36 66 2.75 44.18CS1000394 70 94 62 32 62 3.73 52.81CS10003109 79 109 65 35 65 6.63 69.40CS10003120 90 120 59 29 59 8.40 86.59CS規格溶接べローズ SUS316L/CS Standard Welded Bellows SUS316L20mmストローク用べローズ/20 mm stroke bellows30mmストローク用べローズ/30 mm stroke bellows※ CS1000322 は大気動作で座屈しますので、ご使用の際は充分ご注意下さい。※ CS1000322 buckles by air operation. Be sure to keep this in mind when using.
Page 15:コンパクト溶接ベローズ / COMPACT WELDED BELLOWS15型 式Model内 径Inner diameter(mm)外 径Outer diameter(mm)1 ブロック仕様 1 block specifications有効面積Effective area(cm2)自由長Unrestrictedlength(mm)作動範囲Operating range(mm)軸方向バネ定数Axial directionspring constant(N/mm)LMIN LMAXCA1000222 8 22 30 16 36 3.17 1.77CA1000230 17 30 29 14 34 3.27 4.34CA1000236 22 36 28 12 32 3.43 6.61CA1000251 36 51 27 11 31 4.93 14.86CA1000260 40 60 27 12 32 5.49 19.63CA1000270 50 70 26 11 31 6.26 28.27CA1000290 60 90 27 11 31 7.59 44.18CA1000294 70 94 28 13 33 8.87 52.81CA10002109 79 109 31 14 34 15.74 69.40CA10002120 90 120 28 14 34 21.93 86.59型 式Model内 径Inner diameter(mm)外 径Outer diameter(mm)1 ブロック仕様 1 block specifications有効面積Effective area(cm2)自由長Unrestrictedlength(mm)作動範囲Operating range(mm)軸方向バネ定数Axial directionspring constant(N/mm)LMIN LMAXCA1000322 8 22 43 22 52 2.13 1.77CA1000330 17 30 42 19 49 2.12 4.34CA1000336 22 36 42 17 47 2.29 6.61CA1000351 36 51 38 15 45 3.35 14.86CA1000360 40 60 39 15 45 3.74 19.63CA1000370 50 70 38 15 45 4.17 28.27CA1000390 60 90 36 14 44 5.42 44.18CA1000394 70 94 38 16 46 6.26 52.81CA10003109 79 109 41 18 48 11.24 69.40CA10003120 90 120 40 18 48 14.10 86.59CA 規格溶接べローズ AM350 / CA Standard Welded Bellows AM35020mmストローク用べローズ/20 mm stroke bellows30mmストローク用べローズ/30 mm stroke bellows
Page 16:160.5 1.4面取り不可Cannot be beveledφD2(φD2)0.7LY 0.20面取り不可Cannot be beveled(φD1)0.5 1.4φD10.7fe 0.20べローズ サイズBellows size寸 法DimensionsD2 LY8 × 22 22.2 317 × 30 30.3 322 × 36 36.2 336 × 51 51.0 340 × 60 59.6 350 × 70 69.4 360 × 90 89.4 470 × 94 93.9 479 × 109 108.9 490 × 120 120.0 4べローズ サイズBellows size寸 法DimensionsD1 e f8 × 22 22.2 C1 0.717 × 30 30.3 C1 0.722 × 36 36.2 C1 0.736 × 51 51.0 C1 0.840 × 60 59.6 C1 0.850 × 70 69.7 C1 0.860 × 90 89.6 C2 1.170 × 94 93.8 C2 1.179 × 109 108.9 C2 1.490 × 120 120.0 C2 1.4※Y型エンドフィッティングの板厚は 0.4mm となります。※ Plate thickness of Y-type and fitting is 0.4 mm.単位 (Unit):mm単位 (Unit):mm金具の加工寸法FITTING MACHINING DIMENSIONSY 型エンドフィッティング寸法及び溶接部開先寸法Dimensions of welding groove for Y-type end fitting波型エンドフィッティングの溶接部開先寸法Dimensions of welding groove for corrugated end fitting
Page 17:コンパクト溶接ベローズ / COMPACT WELDED BELLOWS17弊社べローズは、性能、品質ともにお客様のご要求に充分お答えできるものと確信しておりますが、取り扱いを誤りますとべローズの特性を充分発揮できなくなるばかりか、耐久性を著しく縮めたり極端な場合は、損傷のため据え付け時から使用できない場合があります。品質保証上の観点より、製品の取り扱いには下記事項について充分ご配慮をお願いいたします。1. 検収について 製品が到着しましたら、まずご注文通りの品物かどうかご確認ください。べローズは仕様書に基づいて、細部にわたり検査し出荷しておりますが、御社到着までの輸送中の取り扱い等により万一変形等が起こる場合も考えられますので、到着後直ちに検収を行って下さい。尚、ポリ袋からの開封は、ゴミ・粉塵のない環境下で行って下さい。(ゴミ・粉塵がべローズの内部や谷間に混入しますと、早期破損の原因になります。)2. 保管について 製品を長期にわたり保管する場合は、外力による変形防止はもちろんのこと、ゴミ・粉塵の付着、直射日光への暴露などの防止とともに、発錆環境中(高湿度、塩害、腐食性物質を含む大気との接触)での保管は避けて下さい。3. 運搬について 製品を運搬する場合は、納入時の荷姿で運搬することをお奨めいたします。万一、製品単体で運搬される場合は、傷を付けたり、曲げたり、あるいは衝撃を与えて変形することのないよう、充分注意して取り扱って下さい。4. 取り付けについて 製品を取り付ける際、特にべローズにねじれが加わらないように取り付けて下さい。べローズの特性上回転やねじり方向に変位させることはできません。又、軸芯がずれたり、ご指定寸法以外の長さでは取り付けないで下さい。(寿命低下の原因となります。)べローズの損傷が最も多いのは、ボルト締め付け時のスパナ等の工具による打ち傷や、べローズ内部にシャフトが通る場合に安易に差し込み、傷を付けてしまう場合があります。特に内部については、取り付け後の確認ができませんので充分な注意が必要です。5. 使用範囲について 使用範囲(圧力、伸縮量等)は、仕様書あるいはカタログに記載している範囲内で使用して下さい。使用範囲を超えて使用しますと、早期破損の原因になるばかりか、事故の原因にもなりますので充分確認をしてご使用下さい。IRIE KOKEN is confident that our bellows offer the required performance and quality to satisfy yourneeds. If not handledproperly, not only will the product not function to its full capability, but in extreme cases durability couldbe dramatically affected as well. This could result in damage, rendering the product unusable beforeit is even mounted. In order to ensure quality, be sure to heed the following advice when handling theproduct.1. Examine the product when delivered. When you receive the product, first make sure it's what youordered. The bellows are inspected in detail prior to delivery to make sure they conform to specifications,but could become deformed during transport, so be sure to check the product immediately after youreceive it. Be sure to remove the product from its plastic bag in a place free of dust and dirt. (If dust or dirtgets inside the bellows or in the grooves it could result in premature damage.2. Storage If the product is to be stored for an extended period of time, be sure to store in a place freefrom external force (to prevent deformation) where it is not exposed to dust, dirt or direct sunlight.Corrosive environments should also be avoided (place subject to excessive humidity, salt or othercorrosive materials)3. TransportFor subsequent transport, we recommend using the packaging in which the product wasdelivered. If the product happens to be delivered by itself, handle with care to avoid damaging, bending, ordeforming the product by exposing it to impact.4. Mounting Be sure not to twist the bellows when mounting. The characteristics of the productdoes not allow displacement by turning or twisting. Do not alter the center alignment or mountat length other than the specified dimension. (Doing so could reduce life of the product.)Most damage to bellows is caused by bumping with tools such as a spanner when tightening bolts. Ifa shaft is to pass through the bellows, the bellows can be damaged when the shaft is easily inserted.Particular attention should be paid when doing so because the inside cannot be checked once the productis mounted.5. Usage range The product should be used within the range (pressure, expansion/contraction, etc.) givenin the specifications or catalog. Particular attention should be paid as it could result in premature damageor accident if usage exceeds the usage range.取り扱い上のお願いPRECAUTIONS WHEN USING
Page 18:18①大気座屈 / Air bucklingべローズは自由長から縮み側へ変位させると、バネ性により伸びようとする反力が発生いたします。しかし、その反力をべローズ自体で吸収できなくなると変形(曲がる)いたします。その際、圧力(外力)が掛かっていない状態で変位させた場合に変形することを“大気座屈”と言います。各種装置においては必ず大気中で、試運転(動作確認)を行うものでありその際、大気座屈をおこすことにより、内部シャフトに干渉したりシャフトがない場合には大きく変形してしまいます。その様な現象を起こしてしまうと、極端に寿命が低下する場合があるため、中間リングを設けて座屈を防止いたします。If the bellows are displaced from unrestricted length to contraction, spring characteristics cause a reaction force thatmakes the bellows attempt to expand. If this reaction force is not absorbed by the bellows, it will become deformed (bent).At this time, deformation by displacement when pressure (external force) is not applied is called "air buckling."Trial operation (operation check) is always carried out for all types of equipment in the atmosphere. Air buckling at thistime will cause the bellows to interfere with the shaft inside or will cause it to become grossly deformed if it containsno shaft. If this happens, it could cause life to deteriorate dramatically. Buckling is therefore prevented by providing anintermediate ring.②取付け姿勢について / Mounting postureべローズは取付けの状態において、自重によりそれぞれ水平たわみ・垂直密着が発生いたします。水 平 た わ み: べロースを水平に取付た際に、自重により中央部にたわみが生じます、たわみが大きくなると、べローズに軸直角方向の変位が加わり早期破損の原因となります、弊社基準では、大気圧時のたわみ量が社内規定値以上になる場合、中間リングによりたわみを防止しています。垂 直 密 着 : べローズを垂直に取付けた際に、自重により最下部山が最も縮み、最上部山が最も開きます。その状態で縮み側に変位させますと、最下部山の隙間量< 1 山あたりの変位量になる場合があります。その場合、最下部山が密着してしまい、不足分の伸縮量を最高部山が補うことになります。そうなると計算値以上の変位が加わることになり、寿命が低下します。そのため、中間リングと過伸縮防止用の構造を設ける必要があります。Because of the condition of bellows when mounted, horizontal sagging and vertical adherence can be caused by thebellows' own weight.Horizontal sagging: When the bellows are mounted horizontally, sagging can develop in the center due to dead weight ofthe bellows. If sagging is excessive, it adds to displacement in the perpendicular direction to an axisand could result in premature damage. If sagging at atmospheric pressure exceeds IRIE KOKENstandards, sagging is prevented by using an intermediate ring.Vertical adherence: When the bellows are mounted vertically, the weight of the bellows causes the bottom part tocontact excessively and thetop to expand excessively. If displaced to the contraction side, thebottom thread can be displaced less then an entire thread. If this occurs, the bottom thread can stick to the base, with the uppermost threads havingto compensate for the lack of expansion/contraction. This results in more displacement thancalculated being added, consequently reducing life of the product. To prevent this requires anintermediate ring and configuration that prevents excessive expansion/contraction.水平たわみHorizontal sagging垂直密着Vertical adherence※中間リングの構造は、P19をご参照下さい。※See page 19 for configuration of the intermediate ring.参考資料REFERENCE MATERIAL
Page 19:19溶接ベローズ / WELDED BELLOWS③中間リングの構造 / Intermediate ring configuration中間リングIntermediate ringフランジFlangeシャフトShaft中間リングIntermediate ringべローズBellowsフランジFlangeシャフトShaft中間リングIntermediate ringべローズBellowsフランジFlangeフランジFlangeシャフトShaftシャフトShaft中間リングIntermediate ringリニアブッシュLinear bushingリニアブッシュLinear bushingべローズBellowsべローズBellows内部ガイドInternal guide縮み防止ストッパーContractionprevention stopper縮み防止ストッパーContractionprevention stopper伸び防止ロッドExpansionprevention rod伸び防止ロッドExpansionprevention rod外部ガイドExternal guide内部ガイド+過伸縮防止構造Internal guide configuration for preventing excessive expansion/contraction外部ガイド+過伸縮防止構造External guide configuration for preventing excessive expansion/contraction
Page 20:20④変位の種類 / Displacement types変位の種類には、下記の 3 種類があります。Displacement includes the following three types軸 方 向 変 位 Axial displacement軸 直 角 変 位 Perpendicular to an axis displacement角 度 変 位 Angular displacement※実際の動作については、P21 をご参照下さい。※ For actual operation, see page 21.又、変位の仕方には、単独変位・複合変位・オフセット変位があり、一般的には単独変位が大半ではありますが、寿命に大きく影響するため十分な注意と検討が必要です。下図に変位の考え方を記載いたします。 Displacement includes single, complex and offset displacement. The majority of displacement is singledisplacement. This could have a large impact on life and therefore cares and considerations must be taken. The thinkingbehind displacement is illustrated by the following figure.単独変位Single displacement複合変位Complex displacementオフセット変位Offset displacement
