振動の波を捕まえろ-ポータブル振動計『カードバイブロAir2』

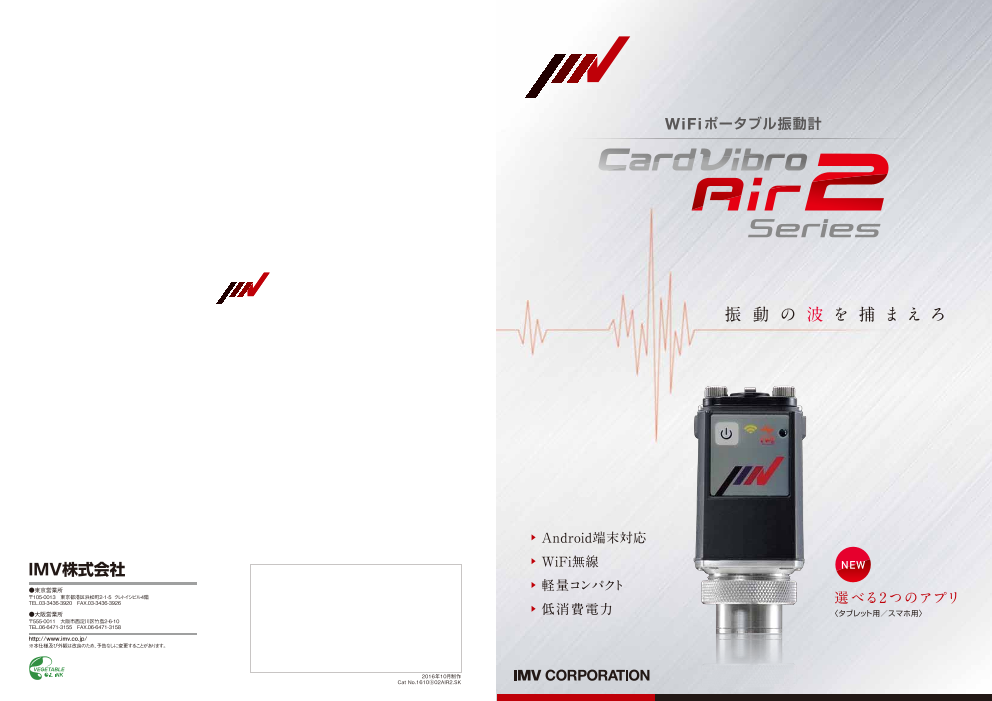

WiFiポータブル振動計 振 動 の 波 を 捕 ま え ろ Android端末対応 IMV株式会社 WiFi無線 NEW ●東京営業所 軽量コンパクト 〒105-0013　東京都港区浜松町2-1-5 クレトイシビル4階 TEL.03-3436-3920　FAX.03-3436-3926 選べる2つのアプリ ●大阪営業所 低消費電力 〈タブレット用／スマホ用〉 〒555-0011　大阪市西淀川区竹島2-6-10 TEL.06-6471-3155　FAX.06-6471-3158 http://www.imv.co.jp/ ※本仕様及び外観は改良のため、予告なしに変更することがあります。 2016年10月制作 Cat No.1610⑥02AIR2.SK ▲ ▲ ▲ ▲

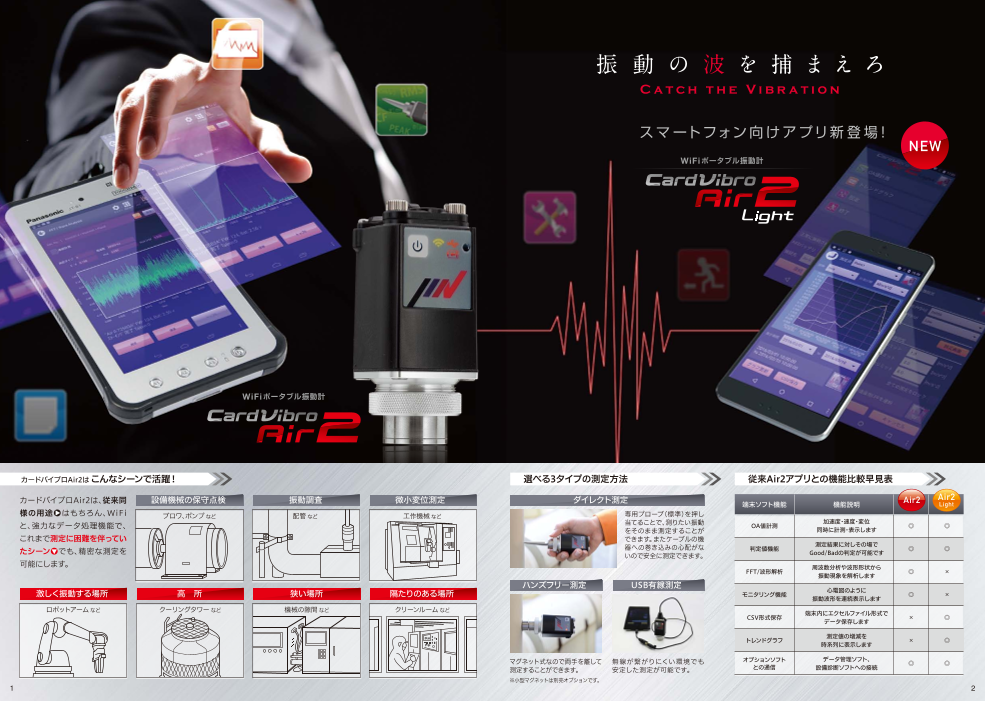

振 動 の 波 を 捕 ま え ろ C a t c h t h e V i b r a t i o n スマートフォン向けアプリ新登場！ NEW WiFiポータブル振動計 WiFiポータブル振動計 カードバイブロAir2は こんなシーンで活躍！ 選べる3タイプの測定方法 従来Air2アプリとの機能比較早見表 カードバイブロAir2は、従来同 設備機械の保守点検 振動調査 微小変位測定 ダイレクト測定 Air2 Air2 端末ソフト機能 機能説明 Light 様の用途●はもちろん、WiFi ブロワ、ポンプ など 配管 など 工作機械 など 専用プローブ（標準）を押し と、強力なデータ処理機能で、 当てることで、測りたい振動 加速度・速度・変位 OA値計測 をそのまま測定することが 同時に計測・表示します ◎ ◎ これまで測定に困難を伴ってい できます。またケーブルの機 測定結果に対しその場で たシーン●でも、精密な測定を 器への巻き込みの心配がな 判定値機能 ◎ ◎ いので安全に測定できます。 Good/Badの判定が可能です 可能にします。 周波数分析や波形形状から FFT/波形解析 ◎ × 振動現象を解析します ハンズフリー測定 USB有線測定 激しく振動する場所 高　所 狭い場所 隔たりのある場所 心電図のように モニタリング機能 ◎ × 振動波形を連続表示します ロボットアーム など クーリングタワー など 機械の隙間 など クリーンルーム など 端末内にエクセルファイル形式で CSV形式保存 × ◎ データ保存します 測定値の増減を トレンドグラフ × ◎ 時系列に表示します マグネット式なので両手を離して 無線が繋がりにくい環境でも オプションソフト データ管理ソフト、 測定することができます。 安定した測定が可能です。 との通信 ◎ ◎ 設備診断ソフトへの接続 ※小型マグネットは別売オプションです。 1 2

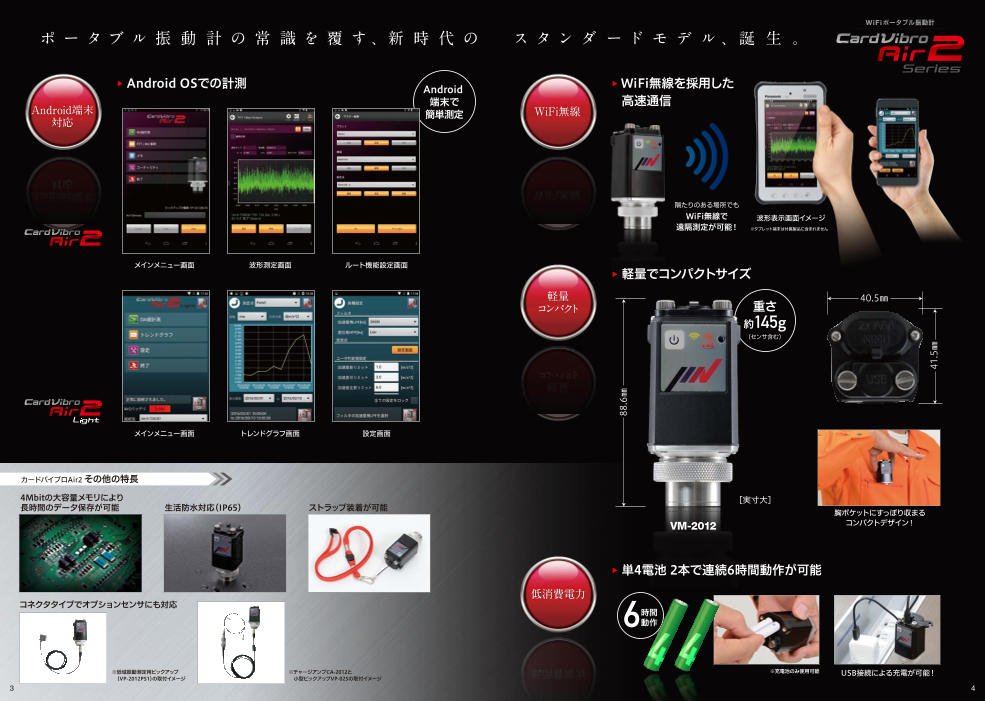

WiFiポータブル振動計 ポ ー タ ブ ル 振 動 計 の 常 識 を 覆 す、新 時 代 の 　 ス タ ン ダ ー ド モ デ ル、誕 生 。 Android OSでの計測 Android WiFi無線を採用した 端末で 高速通信 Android端末 簡単測定 WiFi無線 対応 対応 Android端末 WiFi無線 隔たりのある場所でも WiFi無線で 波形表示画面イメージ 遠隔測定が可能！ ※タブレット端末は付属製品に含まれません メインメニュー画面 波形測定画面 ルート機能設定画面 軽量でコンパクトサイズ 軽量 40.5㎜ コンパクト 重さ 約145g （センサ含む） コンパクト 軽量 メインメニュー画面 トレンドグラフ画面 設定画面 カードバイブロAir2 その他の特長 4Mbitの大容量メモリにより ［実寸大］ 長時間のデータ保存が可能 生活防水対応（IP65） ストラップ装着が可能 胸ポケットにすっぽり収まる VM-2012 コンパクトデザイン！ 単4電池 2本で連続6時間動作が可能 低消費電力 コネクタタイプでオプションセンサにも対応 時間 動作 低消費電力 ※低域振動測定用ピックアップ ※チャージアンプCA-2012と ※充電池のみ使用可能 USB接続による充電が可能！ 　（VP-2012PS1）の取付イメージ 　小型ピックアップVP-02Sの取付イメージ 3 4 88.6㎜ 41.5㎜ ▲ ▲ ▲ ▲

充 実 の 機 能 ※画面は開発中の為、変更する可能性がございます Air2 Air2 Light 同時測定 Air2 Air2 Light USB有線接続機能 振動を表現するファンクションは複数あり、 無線が使えない場面でも、USBでタブレット 一般の振動計ではファンクションを切り替え と接続し、有線で計測を行うことが可能です。 ながら何度も同じ箇所を測定する必要があ りました。同時測定機能を使えば、一度測定 開始キーを押すだけで自動的に変位・速度・ 加速度、そしてベアリングのコンディション 診断用のエンベロープ加速度を同時に測定 version できますので、作業の軽減と測定漏れを防げ UP ます。 Air2 Air2 Light Air2 Air2 Light Air2 波形測定機能 Air2 連続モニタリング機能 Air2 Air2 Light 判定値搭載 うなり現象やベアリングの傷は波形に特徴があり、グ 波形データ及びFFTをほぼリアルタイムにモニタリン ラフを見ることで簡単に確認することができます。最大 グできます。 初めての測定では判定値が無いため判断が 30分※の長い波形を記録することも可能です。 難しかったブロア、モータ等の回転機械のコ ※条件による ンディションチェックを、測定したデータコ ンディションで即座に判断できます。カード バイブロAir2は、ISO-10816[JIS-B-0906] 規格の振動シビアリティとベアリング用のオ リジナル判定値機能を搭載し、測定後その場 で、誰でも同じ良否判断ができます。 Air2 Air2 Light Air2 Air2 Air2 FFT分析機能 Air2 データ保存 Air2 ルート設定機能 Air2 Light トレンドグラフ機能 振動測定をしたらレベルが大きかった場合、FFT分析 採取したデータは全て保存が可能です。データ管理ソ 巡回する測定箇所と順番を指定しておくと、その順番 これまでデータ管理ソフトを使わないと実現できな することが可能です。小さなボディで12800lineの高分 フトウェアを使用すれば、PCへ転送し効率の良いデー どおりに測定点を表示します。機械名、測定場所、管理 かったトレンドグラフが、Air2 Lightだけで表示ができ 解能を有し、ベアリング振動を周波数成分で比較でき タ管理が可能です。 番号などで、データを管理できます。 ます。さらにそのデータをCSVで保存し、メールに添付 ます。 ※オプション（データ管理ソフトウェア）の購入が必要です。 することも可能になります。 Air2 Air2 Air2 Air2 Light 5 6

先 進 のソフトウェア 同時測定 データ管理ソフトウェア（ DB-2012) 製品仕様 概　要 共通仕様 データ管理ソフトウェアは、CardVibro Air2で測定したデータを、パソコンで活用するためのソフトウェアです。 項　目 仕　様 標準構成 データベースにSQLiteを採用。データのやりとりはUSB経由で行うことができ、PCに取り込んだ測定データを一元管理し、 無線LAN： IEEE802.11b、WiFi準拠、 トレンドグラフ、波形グラフを表示するアプリケーションです。 インターフェース 128bit WEP対応、WPA/WPA2対応 専用ソフト「CardVibro Air2」は 無線通信モード インフラストラクチャーモード 出　力 データ管理ソフトウェア DB-2012 Google Playからダウンロード可能 搭載メモリ容量 4Mbit×16bank ※表示端末はお客様でのご用意となります。 使用電源 単4型(AAA)充電式電池2本 1 2 消費電流 測定中の状態（WiFi使用時）：約150mA USB充電アダプタ 単4ニッケル水素電池 使用温度範囲 +5℃ ～ +50℃（付属電池のみで保証） 測定点管理 波形表示機能 使用湿度範囲 30～90%（結露しないこと） 標準タイプのみ サンプリング周波数 最大76.8kHz AD分解能 16bit 動作タブレットOS Android4.1以降 USB （弊社内で確認できたもののみ） トレンドグラフ FFT分析機能 CardVibro Air2 検索結果から 推奨タブレット最新情報は以下のホームページアドレスから確認して下さい。 Air2 本体 ピックアップ用 と入力して検索 CardVibro Air2 カードバイブロAir2で振動計測 PCに取り込む PCにて測定データを一元管理 http://www.imv.co.jp/products/vibrograph/measure/air2/ （写真は標準タイプ） microUSBケーブル プローブ を選択 設備診断ソフトウェア（DS-2013Tr) 設備診断ソフトウェアDS-2013Tｒは、事前に設備マスタ登録にて、管理設備の物理的パラメーター情報を設定することで、 カードバイブロAir2 オプション CardVibro Air2で測定したデータを元にPCで、異常周波数を表示したり、判定機能をもった原因別診断を行ったりできます。 標準タイプ 標準タイプ コネクタタイプ 出　力 VM-2012 データ管理ソフトウェア DB-2012 PCで測定データの管理を行いたい時に使用 設備診断ソフトウェア DS-2013Tr 精密診断機能でアンバランス・ミスアライメントなどの 項目診断が可能 項　目 仕　様 質量 約145g キャリングケース B-2012 Air 2本体やTablet PC等を収納 寸法 奥行41.5mm×横幅40.5mm×高さ88.6mm 事前に設備マスタにて、 管理機械名、測定点名、 USB センサ 圧電式加速度センサ 小型マグネット MH-202R 判定値等の物理的パラ 加速度周波数範囲 10～10kHz マグネットで測定部位にセンサーを固定 メーターを設定。 カードバイブロAir2で振動計測 PCに取り込む 速度周波数範囲 10～1kHz 変位周波数範囲 10～150Hz 小型マグネット（曲面取付け用）MH-203R パイプなどの曲面部への取付けに最適 最大計測加速度 500m/s² おすすめ 更なる精密な設備診断が可能 ピックアップ用長プローブ PI-2001 長い測定子を使用したい時（長さ185mm） カードバイブロAir2 コネクタタイプ 長尺ケーブル 3 ｍ CE-2012- 3 ｍ 10ｍ CE-2012-10ｍ VM-2012C ピックアップケーブルを延長したい時。 全ての入力ピックアップに対応 圧電式加速度ピックアップ VP-2012A ※単品での使用はできません。 加速度計測用ピックアップ。 特性：標準タイプと同じ 　オプションのピックアップ等を トレンドグラフ FFTグラフ 振動波形表示 異常周波数 原因別診断 報告書出力 　接続する必要があります。 低域振動測定用ピックアップ VP-2012PS1 閾値との比較管理ができます。卓越周波数の確認が可能です。 振幅の変化を確認します。 精密診断推論用周波数を 原因別に異常がないか レポートを自動作成します。 項　目 仕　様 低周波振動測定用（3～100Hz）。両面テープ等で固定して 表示します。 判定します。 使用（ピエゾ抵抗式、ケーブル直出し2.5ｍ） 質量 約130g（センサ含まず） 寸法 奥行41.5mm×横幅40.5mm×高さ88mm チャージアンプ CA-2012 特 長 仕 様 汎用の圧電式加速度ピックアップに使用 接続センサ 電圧出力センサ、ICP基準センサ （BNC入力、ピックアップとCA-2012間の 電圧出力ポート -5V、+5V ローノイズケーブルは別途必要） データ管理ソフトウェア DB-2012 PC Tablet ＩＣＰポート +24V（2mA） ● Tablet PCからパソコンにデータ転送・同期が可能 OS Windows7（32、64ビット） Android3.2以降 専用ホルダ HL-2012 電圧入力ポート ±2.5V コネクタタイプの本体を仮固定する為のホルダ ● 測定点管理・トレンドグラフ・波形グラフ表示・FFT分析機能 インターフェース USB USB センサ入力IF HR10A（丸型6ピン） ● 測定データのグラフはExcelファイルフォーマットで出力、印刷可能 Tabletとの通信には Tabletとの通信には センサ入力ケーブル CC-2012I ● FFTデータ、波形データは、CSVフォーマットで出力可能 Windows Media Player MTP接続機能が必要。 ICPセンサー接続用 ● 言語対応：日本語・英語・韓国語・中国語（簡体字／繁体字） が必要。（Version12推奨） センサ入力ケーブル CC-2012V 設備診断ソフトウェア DS-2013Tr ソフトウェア Microsoft Excel が必要。 電圧入力用 （2010推奨） ● DS-2005Trの機能を継承 メモリー 2GB以上 1GB以上 ※お手持ちのオプション品の流用をご希望の場合、ご相談願います。 ● マスタ登録で軸受情報・判定基準などを設定可能 ● 簡易診断機能で傾向管理が、精密診断機能で アンバランス・ミスアライメントなどの項目別診断が可能 ● 報告書の作成が可能 ● 言語対応：日本語・英語 7 8 ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲
