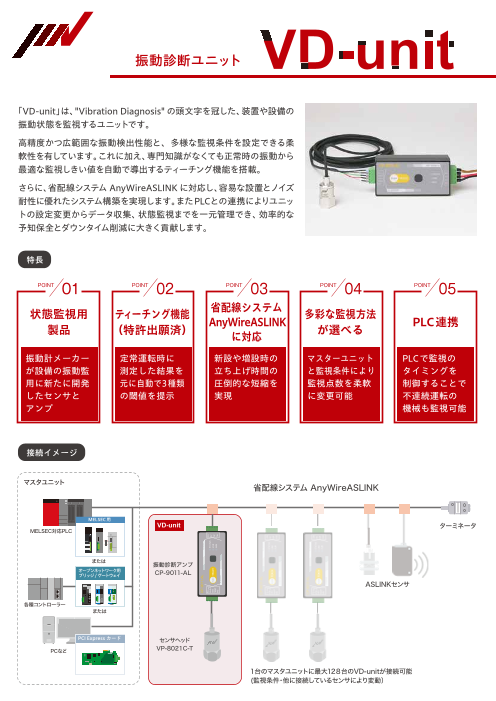

振動診断ユニット VD-unit

振動診断ユニット 「VD-unit」は、"Vibration Diagnosis"の頭文字を冠した、装置や設備の 振動状態を監視するユニットです。 高精度かつ広範囲な振動検出性能と、多様な監視条件を設定できる柔 軟性を有しています。これに加え、専門知識がなくても正常時の振動から 最適な監視しきい値を自動で導出するティーチング機能を搭載。 さらに、省配線システムAnyWireASLINKに対応し、容易な設置とノイズ 耐性に優れたシステム構築を実現します。またPLCとの連携によりユニッ トの設定変更からデータ収集、状態監視までを一元管理でき、効率的な 予知保全とダウンタイム削減に大きく貢献します。 特長 POINT 01 POINT 02 POINT 03 POINT 04 POINT 05 状態監視用 ティーチング機能 省配線システム （特許出願済） AnyWireASLINK 多彩な監視方法 製品 が選べる PLC連携 に対応 振動計メーカー 定常運転時に 新設や増設時の マスターユニット PLCで監視の が設備の振動監 測定した結果を 立ち上げ時間の と監視条件により タイミングを 用に新たに開発 元に自動で3種類 圧倒的な短縮を 監視点数を柔軟 制御することで したセンサと の閾値を提示 実現 に変更可能 不連続運転の アンプ 機械も監視可能 接続イメージ マスタユニット 省配線システム AnyWireASLINK MELSEC用 VD-unit ターミネータ MELSEC対応PLC または 振動診断アンプ オープンネットワーク用 ブリッジ/ゲートウェイ CP-9011-AL ASLINKセンサ 各種コントローラー または PCI Express カード センサヘッド PCなど VP-8021C-T １台のマスタユニットに最大１２８台のVD-unitが接続可能 (監視条件・他に接続しているセンサにより変動）

仕様 ■ 振動診断アンプ CP-9011-AL ■ センサヘッド VP-8021C-T 仕様 接続センサヘッド VP-8021C-T 検出方式 静電容量 (MEMS) 型 使用電源 DC24V -10～+15％ 周波数範囲 10 Hz ～ 10 kHz センサヘッド供給電源 DC12V 10mA以下 電圧感度 3.9 mV/(m/s2) ±5％ 消費電流 本体: 91mA以下 最大計測加速度 490 m/s2 DP-DN伝送: 1.92mA 電流 1ｍA以下 (DC12V-20/＋30％) 使用温湿度範囲 -10～55℃　90％ RH以下 使用温度範囲 -30 ～ ＋120℃ (凍結露なきこと) 保護等級 IP67 センサヘッド端子台 0.13～1.5ｍｍ2 (単線・撚線) 適用電線径 (AWG16～26) 質量 約15g 通信端子台 0.2～3.0ｍｍ2 (単線・撚線) ケース材質 A5052 (アルマイト処理） 適用電線径 (AWG12～24) 取付方法 M6ネジ固定 ケース材質 樹脂 ケーブルシース材質 ETFE ケーブル長: 3m 外形寸法 W 111 × H28.5 × D45 mm 外形寸法 φ17 × H27 mm (Hex17) (端子台部分含む) (突起部およびケーブル部除く) 質量 約70g 付属品・オプション ■ 機器構成 ■ 付属品 名称 型式 数量 名称 仕様 数量 振動診断アンプ CP-9011-AL 1 DINレール取付板 DRT-1 (タカチ) 1 センサヘッド (ケーブル長: 3m) VP-8021C-T 1 付属ネジ タップタイト 3.0 × 8 mm 4 アース線 0.15m, 0.75ｓｑ 1 DINレール取付板 ■ オプション品 非絶縁マグネット (平面用) MH-205 センサ用アタッチメント： マグネット 非絶縁マグネット (曲面用) MH-206 センサ用アタッチメント： マグネット 絶縁スペーサー IS-6 センサ用アタッチメント： ネジ 接着スペーサー AS-6 センサ用アタッチメント： 接着剤 専用スタッド ー ー MH-205 MH-206 IS-6 AS-6 ※ お客様のご要望に合わせたセンサヘッド用の専用スタッドを開発することも可能です。 希望される場合、お問い合わせください。 ご採用のために すぐに評価していただけるようデモ機をご用意しております。 また、構成品は次の通りですのでご採用の際の参考にしてください。 ■ 構成品 品名 型名 発売元 ● 外形寸法:230x280x160 タッチパネル GT2104-RTBD 三菱電機株式会社 ● VD-unit 最大5台接続 CPU FX5UC-32MT/DS-TS 三菱電機株式会社 コネクタ変換ユニット FX5-CNV-IFC 三菱電機株式会社 ● GOT盤内収納 マスタユニット FX5-ASL-M 三菱電機株式会社 ● 表示灯色（緑/赤/黄） ターミネータ BT0 株式会社エニワイヤ リンクコネクタ LP4-WR-10 株式会社エニワイヤ リンクコネクタ LP4-OR-10 株式会社エニワイヤ AnyWire アドレスライタ ARW-04 株式会社エニワイヤ 外形図 ■ CP-9011-AL ■ VP-8021C-T https://we-are-imv.com/ 9 93 9 φ 7.60 MES事業本部 予知保全ビジネスユニット 9 info-yochi-hozen@imv-corp.com 06-6471-3155 45 36 VP-8021 C-T0001 VD-unitの詳細はこちらをご覧ください https://we-are-imv.com/products-fa-system-vd-unit/ 代理店窓口 28.5 HEX17 銘板ラベル M6 × ねじ深さ ※ 予告なく変更することがありますのでご了承願います 5 mm
