ジャパンレジリエンスアワード2025受賞製品「スリーエス地震計」

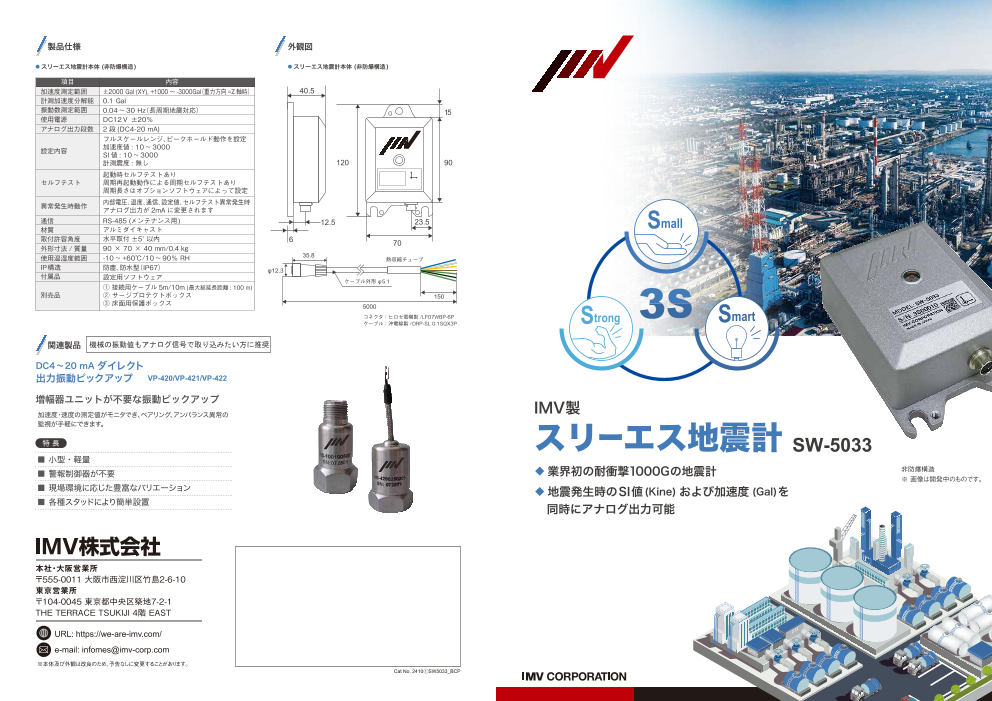

製品仕様 外観図 ● スリーエス地震計本体 (非防爆構造) ● スリーエス地震計本体 (非防爆構造) 項目 内容 加速度測定範囲 ±2000 Gal (XY), +1000 ～ -3000Ga（l 重力方向 =Z軸時） 40.5 計測加速度分解能 0.1 Gal 振動数測定範囲 0.04 ～ 30 H（z 長周期地震対応） 15 使用電源 DC12Ｖ ±20％ アナログ出力段数 2 段 (DC4-20 mA) フルスケールレンジ、ピークホールド動作を設定 設定内容 加速度値 : 10 ～ 3000 SI 値 : 10 ～ 3000 計測震度 : 無し 120 90 起動時セルフテストあり セルフテスト 周期再起動動作による周期セルフテストあり 周期長さはオプションソフトウェアによって設定 異常発生時動作 内部電圧、温度、通信、設定値、セルフテスト異常発生時 アナログ出力が 2mAに変更されます 通信 RS-485 (メンテナンス用) 12.5 23.5 材質 アルミダイキャスト Small 取付許容角度 水平取付±5°以内 6 70 外形寸法 /質量 90 × 70 × 40 mm/0.4 kg 使用温湿度範囲 -10 ～ +60℃/10 ～ 90％ RH 35.8 熱収縮チューブ IP構造 防塵、防水型（IP67） φ12.3 付属品 設定用ソフトウェア ケーブル外形 φ5.1 ① 接続用ケーブル 5m/10m (最大総延長距離 : 100 m) 別売品 ② サージプロテクトボックス 150 ③ 床面用保護ボックス 5000 コネクタ：ヒロセ電機製 /LF07WBP-6P Strong Smart ケーブル：沖電線製 /ORP-SL 0.1SQX3P 関連製品 機械の振動値もアナログ信号で取り込みたい方に推奨 DC4～20 ｍA ダイレクト 出力振動ピックアップ VP-420/VP-421/VP-422 増幅器ユニットが不要な振動ピックアップ 加速度・速度の測定値がモニタでき、ベアリング、アンバランス異常の IMV製 監視が手軽にできます。 特 長 スリーエス地震計 SW-5033 ■ 小型・軽量 ■ 警報制御器が不要 ◆ 業界初の耐衝撃1000Gの地震計 非防爆構造 ※ 画像は開発中のものです。 ■ 現場環境に応じた豊富なバリエーション ◆ 地震発生時のSI値(Kine) および加速度 (Gal)を ■ 各種スタッドにより簡単設置 同時にアナログ出力可能 本社・大阪営業所 〒555-0011 大阪市西淀川区竹島2-6-10 東京営業所 〒104-0045 東京都中央区築地7-2-1　 THE TERRACE TSUKIJI 4階 EAST URL: https://we-are-imv.com/ e-mail: infomes@imv-corp.com ※本体及び外観は改良のため、予告なしに変更することがあります。 Cat No. 2410①SW5033_BCP

スリーエス地震計の3つの特長 地震計って BCP対策として 地震計は 地震発生時の 高価なので 信号が複雑で 工事が大変そう… 被災状況を綿密に 地域に1台が 把握したい… 精一杯… 01 軽く、小さく、衝撃に強い 業界初！ ● コンパクトサイズ ● 保護等級IP67 ● 耐衝撃1000G 低周波振動測定用として一般的に使用 防水防塵構造であり、安心して屋外で 低周波振動測定用機器として、非常に されるサーボ式加速度センサーと比べて、 ご使用いただけます。 高い耐衝撃性を実現しました。 搬送・ そんなお悩みをスリーエス地震計で解決できます！ 大幅なスケールダウンを実現しました。 設置時の破損が大幅に軽減されます。 設置場所の自由度が向上します。 70 mm 90 mm アナログ 今 信 あ 号 る な 装 ら ローコス トなので 取り込 置 み に や 予算内 で複数 台 導入でき そう！ すい！ 02 SI 値＋加速度を正確に計測可能 独自開発した静電容量式加速度ピックアップにより、無感地震から強地震まで正確に計測することができます。 N-S SW-5033 内蔵ピックアップ 〈上記加速度波形から算出した3方向速度応答スペクトル〉 サーボ式加速度ピックアップ 250.0 kine 225.0 E-W 200.0 175.0 150.0 125.0 100.0 U-D 75.0 に 製造地区ご と 50.0 25.0 設置すれば 、より細かい 0.0 0.1sec 0.5 1.0 1.5 2.0 2.5 被災状況の 把握ができ るぞ！ 0.0sec　　　　　 5.0　　　　　　　10.0 　　　　　　15.0 　　　　　　20.0 　　　　　24.4　 神戸地震再現時の計測結果 地震波形と速度応答スペクトルの推移 システム構成図 アナログ入力機器例 03 ローコスト 加速度 「SI値 (Kine)」「 加速度 (Gal)」のアナログ出力など、地震発生時に地域の防災ネットワークに必要な情報と機能に DC12V電源 現在値 データロガー 50 Gal 特化させることでローコストを実現しました。 　　　　　　　 有線通信 リミット警報 または DCS/PLC 2次警戒値 150 Gal スリーエス 地震計 DC4-20mA出力 1次警戒値 80 Gal Gal SI値 SW-5033 ① 加速度【 Gal】 遠隔通信 ② SI 値【 Kine】 遠隔監視盤 3方向加速度センサ 2系統アナログ出力 誤検知防止フィルタ 模擬信号テスト 監視センター セルフテスト
