微細な地震動も検出可能なサーボ式ピックアップを内蔵
高精度なサーボ式加速度センサを採用し、地震時の制御用警報出力が得られる地震監視装置です。
SW-52EX は、石油化学・水素プラント・製造工場等のガス・粉塵防爆エリアにおいて使用でき、地震による二次災害を最小限に食い止めます。
認証
Ex db IIB+H2 T6 Gb (IECEx, ATEX)
Ex d IIB+H2 T6 Gb (TIIS)
Ex tb IIIC T120℃ Db (IECEx, ATEX,TIIS)
適合規格
IECEx IEC 60079-0:2011
IEC 60079-1:2014-06
IEC 60079-31:2013
ATEX EN 60079-0:2012+A11
EN 60079-1:2014
EN 60079-31:2014
TIIS 工場電気設備防爆指針(国際整合技術指針)
JNIOSH-TR-46-1:2015(第1編-総則)
JNIOSH-TR-46-2:2015(第2編-耐圧)
JNIOSH-TR-46-9:2015(第9編-容器による粉じん)
このカタログについて
| ドキュメント名 | 【石油化学・水素プラント・製造工場向け】防爆型地震監視装置 |
|---|---|
| ドキュメント種別 | その他 |
| ファイルサイズ | 543.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | IMV株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

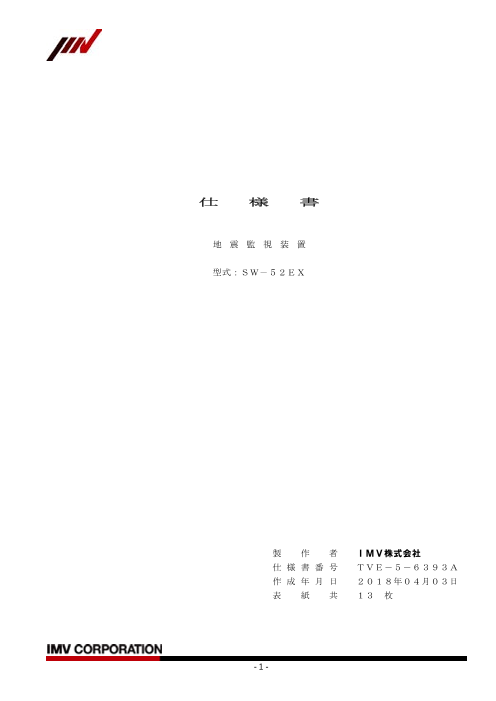

Page1
仕 様 書
地 震 監 視 装 置
型式:SW-52EX
製 作 者 IMV株式会社
仕 様 書 番 号 TVE-5-6393A
作 成 年 月 日 2018年04月03日
表 紙 共 13 枚
- 1 -

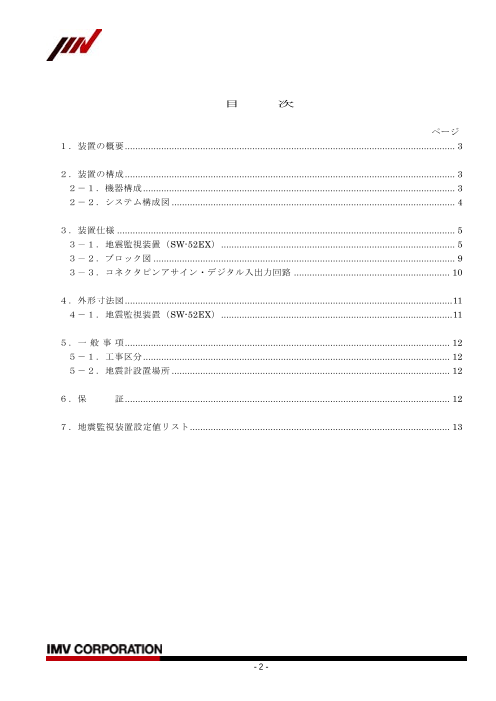

Page2
目 次
ページ
1.装置の概要 ............................................................................................................................... 3
2.装置の構成 ............................................................................................................................... 3
2-1.機器構成 ........................................................................................................................ 3
2-2.システム構成図 ............................................................................................................. 4
3.装置仕様 .................................................................................................................................. 5
3-1.地震監視装置(SW-52EX) .......................................................................................... 5
3-2.ブロック図 .................................................................................................................... 9
3-3.コネクタピンアサイン・デジタル入出力回路 ............................................................ 10
4.外形寸法図 .............................................................................................................................. 11
4-1.地震監視装置(SW-52EX) ......................................................................................... 11
5.一 般 事 項 ............................................................................................................................. 12
5-1.工事区分 ...................................................................................................................... 12
5-2.地震計設置場所 ........................................................................................................... 12
6. 保 証 ............................................................................................................................. 12
7.地震監視装置設定値リスト .................................................................................................... 13
- 2 -

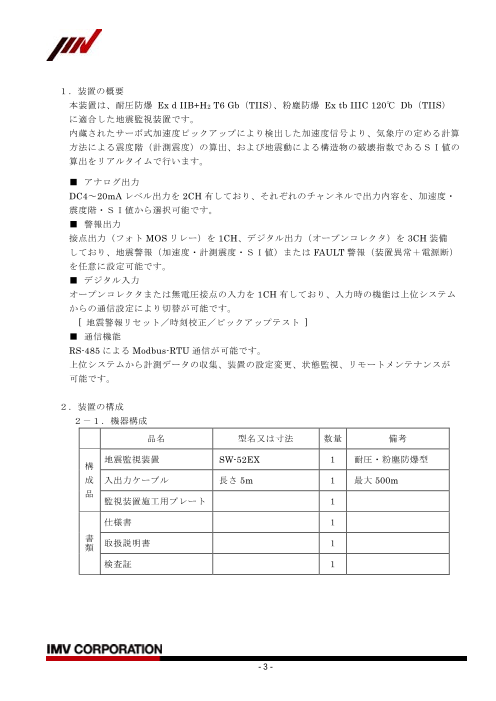

Page3
1.装置の概要
本装置は、耐圧防爆 Ex d IIB+H2 T6 Gb(TIIS)、粉塵防爆 Ex tb IIIC 120℃ Db(TIIS)
に適合した地震監視装置です。
内蔵されたサーボ式加速度ピックアップにより検出した加速度信号より、気象庁の定める計算
方法による震度階(計測震度)の算出、および地震動による構造物の破壊指数であるSI値の
算出をリアルタイムで行います。
■ アナログ出力
DC4~20mA レベル出力を 2CH 有しており、それぞれのチャンネルで出力内容を、加速度・
震度階・SI値から選択可能です。
■ 警報出力
接点出力(フォト MOS リレー)を 1CH、デジタル出力(オープンコレクタ)を 3CH 装備
しており、地震警報(加速度・計測震度・SI値)または FAULT 警報(装置異常+電源断)
を任意に設定可能です。
■ デジタル入力
オープンコレクタまたは無電圧接点の入力を 1CH 有しており、入力時の機能は上位システム
からの通信設定により切替が可能です。
[ 地震警報リセット/時刻校正/ピックアップテスト ]
■ 通信機能
RS-485 による Modbus-RTU 通信が可能です。
上位システムから計測データの収集、装置の設定変更、状態監視、リモートメンテナンスが
可能です。
2.装置の構成
2-1.機器構成
品名 型名又は寸法 数量 備考
地震監視装置 SW-52EX 1 耐圧・粉塵防爆型
構
成 入出力ケーブル 長さ 5m 1 最大 500m
品
監視装置施工用プレート 1
仕様書 1
書
類 取扱説明書 1
検査証 1
- 3 -
Page4
2-2.システム構成図
アナログ出力(2 点)
4-20mA
接点出力(1 点)
フォト MOS リレー
中
5m~500m 継 RS-485(Modbus)
地震監視装置
B データ通信
SW-52EX
O
X
デジタル出力(3 点)
オープンコレクタ
デジタル入力(1 点)
オープンコレクタ/無電圧接点
直流電源
DC24V
注)中継 BOX が防爆エリア内に必要な場合、中継 BOX も防爆仕様が必要となります。
- 4 -
Page5
3.装置仕様
3-1.地震監視装置(SW-52EX)
1)検 知 方 式 ベクトル合成加速度による全方向無指向性検知
2)内蔵ピックアップ フォースバランス型サーボ式加速度ピックアップ
ピックアップ感度:2.04mV/Gal、±5%(重力加速度基準)
3)加 速 度 測 定 最 大 範 囲:0~5000 Gal(3 成分ベクトル合成値)
NS、EW 方向:±3000 Gal
UD 方向:+2000~-3000 Gal
定 格 範 囲:0~3000 Gal(3 成分ベクトル合成値)
±3% FS.(3000 Gal)
周 波 数 範 囲:0.3~10Hz、±10%
1 2.5
4)S I 値 測 定 SI Sv(hT )dT
2.4 0.1
測定加速度より、固有周期 0.1 秒ステップ、25 個の 1 自由度 シミュレーション
フィルタにより速度応答スペクトルをリアルタイム算出
最 大 範 囲:0~5000 Kine(3 成分ベクトル合成値)
(周期 2 秒、5000 Gal、ダンピング 2%にて)
定 格 範 囲:0~600 Kine(3 成分ベクトル合成値)
±3% FS.(600 Kine)
(周期 1 秒、3000 Gal、ダンピング 20%にて)
周 期 範 囲:0.1~2.5 秒(0.1 秒ステップ)
ダ ン ピ ン グ:2~30%(1%ステップ任意設定)
5)ローパスフィルタ 30Hz(-3dB)、4 次バタワース特性
6)A / D 変 換 器 24bit、100Hz サンプリング
7)データ収録 履歴データ:50 件 + 1 件(No.0~50)
波形データ:20 件 + 1 件(No.0~20)
保存形式:最新優先/最大優先から選択
※ 履歴データの先頭 21 件(No.0~20)は常に波形データと対応
※ 収録データの取得には専用ソフトウェアが必要
8)震度階演算方式 気象庁震度階級(1996 年制定)
9)ア ナ ロ グ 出 力 DC4~20mA×2 点(負荷抵抗 300Ω以下)
加速度/SI値/震度階からそれぞれ選択
(震度階はフルスケール固定、1.6mA ステップ 10 段階出力)
10)リ レ ー 出 力 1a 接点(フォト MOS リレー)
接点定格:40V、0.8A(AC/DC 兼用、ピーク値)
出力内容:地震警報/FAULT 警報 から選択
- 5 -
Page6
11)デ ジ タ ル 出 力 オープンコレクタ出力×3 点(D-GND 共通)
出力定格:30V、50mA
出力内容:地震警報/FAULT 警報 から選択
12)地 震 警 報 地震を検知し、計測値が設定レベルを超えた場合に出力
上限4段(デジタル出力 1~3、リレー出力)個別設定
出 力 要 因:加速度/計測震度/SI値から選択
出 力 レ ベ ル:0.1~999.9(Gal/Kine)
0.1 ステップ、0.0 は警報動作 OFF
リセット時間:1~9999 秒、1 秒ステップ
0 秒は自動リセットなし
13)地震警報リセット 内部タイマまたはデジタル入力(デジタル入力設定必要)
14)FAULT警 報 ハードウェア自己診断、ピックアップ自己診断、
ピックアップテスト、装置電源断のいずれかの異常検出により出力
15)ハードウェア自己診断 診 断 内 容:内部電源電圧の異常監視
検出タイミン グ:常時
16)ピックアップ自己診断 診 断 内 容:角変位検出機構の異常監視
検出タイミン グ:起動から約 2 分後、以降 30 秒周期
17)ピックアップテスト 診 断 内 容:サーボ機構の異常診断
検出タイミン グ:スケジュール(月 1 回または毎日)または
デジタル入力(デジタル入力設定必要)
スケジュール設定:スケジュール実行の ON/OFF
日、時、分、秒の設定により月 1 回実行
(日付に 0 を設定すると毎日実行)
テスト所要時 間:約 90 秒間
※ ピックアップテスト実行中は地震監視を停止します
18)デ ジ タ ル 入 力 オープンコレクタまたは無電圧接点入力×1 点(D-GND 共通)
開放電圧:約 13V(ViH:2.4V 以上、ViL:0.8V 以下)
入力パルス幅:0.1 秒以上
通信設定による機能切替方式
地震警報リセット/時刻校正/ピックアップテスト実行
19)シリアルI/ F 上位ホスト通信:計測データの収集、システム設定変更、状態監視、
ピックアップテスト実行、デジタル入力機能切替
イ ン タ ー フ ェ ー ス:RS-485(2 線式半二重通信)
通 信 速 度:115,200 bps
プ ロ ト コ ル:Modbus(RTU モード)
20)時 計 精度:20ppm(月差 50 秒)以下
校正:デジタル入力による±30 秒補正(デジタル入力設定必要)
- 6 -
Page7
21)使 用 温 度 範 囲 0~+50℃
22)使 用 湿 度 範 囲 10~100%RH(結露なきこと)
23)使 用 電 源 DC24V±10%、10W 以下
24)保 護 等 級 IP 67(耐塵・防浸構造)
25)配 管 接 続 G 3/4
26)防 爆 規 格 マーキング
TIIS: Ex d IIB+H2 T6 Gb, Ex tb IIIC 120C Db
IECEx: Ex db IIB+H2 T6 Gb, Ex tb IIIC 120C Db
ATEX: Ex db IIB+H2 T6 Gb, Ex tb IIIC 120C Db
適用規格
TIIS: 工場電気設備防爆指針(国際整合技術指針)
JNIOSH-TR-46-1:2015(第 1 編-総則)
JNIOSH-TR-46-2:2015(第 2 編-耐圧)
JNIOSH-TR-46-9:2015(第 9 編-容器による粉じん)
IECEx: IEC60079-0: 2011, IEC60079-1: 2014-06,
IEC60079-31: 2013
ATEX: EN60079-0: 2012+A11: 2013, EN60079-1: 2014,
EN60079-31: 2014
認証番号
TIIS: TC22341X
IECEx: IECEx DEK 16.0004X
ATEX: DEKRA 16ATEX0005 X
●爆発性ガスの分類
450℃ 300℃ 200℃ 135℃ 100℃ 85℃
≧ T1 > ≧ T2 > ≧ T3 > ≧ T4 > ≧ T5 > ≧ T6
300℃ 200℃ 135℃ 100℃ 85℃
IIA アンモニア エタノール ヘキサン アセトアルデヒド 亜硝酸エチル
一酸化炭素 ブタノール ガソリン トリメチルアミン
エタン ブタン ケロシン
トルエン アセチルアセトン ペンタン
プロパン 塩化ビニル
メタン
IIB シアン化水素 フラン ジメチルエーテル
アクリロニトリル アクリル酸エチル シクロヘキサン
石炭ガス エチレン イソプレン
IIC 水素 アセチレン 二硫化炭素 硝酸エチル
- 7 -
Page8
●爆発性粉塵の分類(グループⅢ)
細分類 粉塵の種別 電気抵抗 代表的な物質
ⅢA 可燃性浮遊物 ― レーヨン,綿,サイザル麻,
サイズ>500μm ジュートなどの繊維
ⅢB 非導電性粉塵 電気抵抗>103Ωm 穀物粉 ,砂糖 ,トナー ,合成樹脂粉等の
サイズ≦500μm 以下 粉体
ⅢC 導電性粉塵 電気抵抗≦103Ωm カーボンブラック,アルミニウム,
サイズ≦500μm マグネシウム等の金属粉
27)取 付 方 法 床上設置(アンカー固定)
28)入出力ケーブ ル ケーブルグランド(内部端子台による結線)
29)サ イ ズ 外形寸法図参照
30)質 量 約 5 kg
31)塗 装 色 シルバーメタリック
- 8 -
Page9
3-2.ブロック図
地震監視装置 SW-52EX
- 9 -
Page10
3-3.コネクタピンアサイン・デジタル入出力回路
専用ケーブル
端子 No. 名称 信号機能
対 線色
1 P-1224V 電源+ 青
1
2 P-GND 電源- 白
CN1
3 DA+ RS-485 DA(+) 黄
2
4 DB- RS-485 DB(-) 白
1 D-OUT1 デジタル出力1 緑
3
2 D-OUT2 デジタル出力2 白
CN2
3 D-OUT3 デジタル出力3 赤
4
4 D-IN デジタル入力 白
1 D-GND デジタルグラウンド 紫
5
2 A-GND アナロググラウンド 白
CN3
3 A-OUT1 DC4~20mA 出力1 青
6
4 A-OUT2 DC4~20mA 出力2 茶
1 RC+ リレー接点+ 黄
7
2 RC- リレー接点- 茶
CN4
3 (N.C.) (未接続)
4 (N.C.) (未接続)
ターミナル FG D 種(第三種)接地 シールド
使用端子:バネ式端子台
(開閉レバーを押し下げて被覆をむいた電線を挿入します、剥き長さ:10mm)
ケーブル:計装用対より 0.5sq×7 ペア(仕上外径 約 12.6mm)
- 10 -
Page11
4.外形寸法図
4-1.地震監視装置(SW-52EX)
地震検出方向
E (CH2)
N
(CH1) U (CH3)
- 11 -
Page12
5.一 般 事 項
5-1.工事区分
電気設備関連工事、配管関連工事および監視盤等についてお客様と当社の工事区分は次の
通りとさせていただきます。但し、本規定以外の特別工事、立会試験及び規定の変更につき
ましては別途協議の上取り決めさせて頂きます。
お客様所掌工事区分 供給電源等の敷設、配線、配管、
装置の据付、結線及び関連工事
当 社 所 掌 区 分 機器製作と御指定場所への機器搬入
5-2.地震計設置場所
装置の周囲温・湿度は 0~+50℃、10~100%RH です。
この範囲内であっても、次のような場所での設置・使用をしないでください。
■ 水がかかったり、直射日光が当たる場所。
(屋外設置の際は、保護カバーをご使用下さい。)
■ 強い腐食性ガスのある場所
■ 人工的な振動が発生する場所(人の出入りが多い、振動を発生する設備の近傍)
■ 床下が中空になっている場所
6. 保 証
本装置は厳重な社内検査を経て出荷されておりますが、万一製作上の不備、材質上の不備
などで、明らかに当社の責任による原因で故障した場合には、無償にて修理致します。ランプ
等消耗品については、除外させていただきます。
この場合、保証期間内に限ります。保証期間は納入日より 2 年間です。但し、保証期間内
でも次の場合は有償修理となります。
(イ)火災、地震、水害、落雷、その他の天災地変による故障および損傷
(ロ)納入後の輸送、移動、落下等による故障および損傷
(ハ)使用上の誤り、異常電圧の印加、御客様による分解・修理・改造等により発生した故障
および損傷
また、保証期間満了後も迅速でかつ正確なアフターサービスを行います。但し、定期点検に
ついては、別途協議の上、取り決めさせていただきます。なお、輸出品は国内持込み修理また
は部品交換となります。
- 12 -
Page13
7.地震監視装置設定値リスト
加速度判定 速度判定レベル
トリガ 判定成分 判定条件
レベル(Gal) (mKine)
0.1 ~ 99.9 1 ~ 999
設定範囲 XYZ/XY/Z OR/AND
(0.0 は判定せず) (0 は判定せず)
初期設定値 XYZ OR 5.0 100
出力要因 レベル リセット(秒)
警報出力 警報種別
(地震警報のみ) (地震警報のみ) (地震警報のみ)
ACC(加速度)
0.1 ~ 999.9 1 ~ 9999
設定範囲 地震/FAULT SI (SI値)
(0.0 は動作せず) (0 は動作せず)
SCL(計測震度)
デジタル出力1 地震警報 ACC(加速度) 80.0(Gal) 300
デジタル出力2 地震警報 ACC(加速度) 250.0(Gal) 300
デジタル出力3 地震警報 ACC(加速度) 400.0(Gal) 300
リレー出力 FAULT 警報 - - -
アナログ出力 出力要因 フルスケール
ACC(加速度) 10~3000 Gal
設定範囲 SI (SI値) 10~3000 Kine
SCL(震度階) 固定(震度 7)
4-20mA 1 ACC(加速度) 1000(Gal)
4-20mA 2 SI (SI値) 200(Kine)
デジタル入力 機能
地震警報リセット/時刻校正/
設定範囲
ピックアップテスト実行
初期設定値 時刻校正
ピックアップテスト スケジュール実行 日付 時刻
0(毎日) ~ 00:00:00 ~
設定範囲 ON/OFF
31(毎月指定日) 23:59:59
初期設定値 OFF 1 9:00:00
- 13 -
