予兆保全の成否は、AIより先に「データの取り方」で決まります。測る対象・集め方・判断をどこに置くか・過酷環境での置き方まで、生産技術・設備保全の担当者向けに整理した入門ガイドです

【設備の予兆保全とデータ収集の基礎知識――測る対象・集め方・判断の置き場所から小さく始める進め方まで】
設備が止まってから直す。点検周期どおりに部品を替える。どちらも現場を支えてきた保全のやり方です。一方で、突発停止の損失や、まだ使える部品の交換に悩む現場も少なくありません。そこで注目されるのが、設備の状態データから異常の兆しをつかむ予兆保全です。
ただし実際に着手すると、多くの取り組みがAIの話に入る前でつまずきます。「判断に足るデータが取れていない」「どこで判断させるか決めていない」の2点です。本書では、測る対象と取り方、データ収集の設計、判断の置き場所、過酷環境での置き方、小さく始める手順を順に整理します。

【本書の内容（全9ページ）】
■01 保全の3つの考え方と予兆保全
保全には事後・予防・予兆の3つの考え方があります。予兆保全は状態データから兆しをつかむ方法で、成否はAIより先にデータで決まります。
■02 何を測るか——信号の種類と取り方
代表的な信号は振動・電流・温度・音・稼働ログです。信号ごとに見える兆候と取りやすさが違うため、特徴を押さえて選びます。
■03 データ収集を支える3つの設計要素
データ活用が止まるのは、分析より手前の「収集」です。I/O・一次蓄積・長期供給の3要素を、設備一覧と突き合わせて決めます。
■04 判断をどこに置くか——3層の分担
異常の判断は、センサ／PLC側・現場のエッジ・上位／クラウドのどこにも置けます。置く場所で応答時間・通信量・運用の手間が決まります。
■05 過酷環境での置き方と始め方
現場のPCが先に止まっては、データは集まりません。環境ストレスに合わせて置き方を決め、1設備・1信号の閾値監視から段階的に育てます。
■巻末 導入前チェックリスト（10項目）／用語集（10語）

【こんな方におすすめです】
・予兆保全の検討を任された生産技術の方
・データ収集で何から決めるか迷っている設備保全の方
・現場PCの構成や設置場所を検討している方
特定メーカーの製品に依存しない基礎知識として、設計レビューや社内勉強会、新人教育の資料にもご活用いただけます。

【発行元について】
巻末では、本書のテーマに関連する当社のカスタム産業用PC「AT-IPC（エーティーアイピーシー）」シリーズを1ページでご紹介しています。
AT-IPCは産業用PCのハードウェア製品です。アプリケーション・ソフトウェアの開発や監視システム全体のインテグレーションは弊社の提供範囲外となります。仕様のご相談・お見積りに関するお問い合わせは、アナログ・テック株式会社まで。
※Hailo、Hailo-8は、Hailo社の商標または登録商標です。
※NVIDIA、Jetson、CUDAは、米国およびその他の国におけるNVIDIA Corporationの商標または登録商標です。
※その他、本書に記載の会社名・製品名・規格名は、各社・各団体の商標または登録商標です。

このカタログについて

ドキュメント名 【基礎知識】設備の予兆保全とデータ収集の基礎知識｜事後・予防・予兆保全の違い、振動・電流・温度の取り方、判断の置き場所、小さく始める進め方
ドキュメント種別 ハンドブック
ファイルサイズ 722.7Kb
登録カテゴリ
取り扱い企業 アナログ・テック株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
【基礎知識】エッジAI推論ハードウェア（NPU）の選び方｜CPU・GPU・NPUの違い、推論アクセラレータ4カテゴリ、TOPSの読み方、評価とモデル移植
ハンドブック

アナログ・テック株式会社

この企業の関連カタログの表紙
【基礎知識】装置に組み込む産業用PCの選び方｜民生PCとの違い、ファンレス熱設計、I/O設計、長期供給とEOL対策、調達時の確認項目
ハンドブック

アナログ・テック株式会社

この企業の関連カタログの表紙
【基礎知識】AI外観検査の基礎知識｜ルールベース画像処理との違い、照明・カメラの選び方、多カメラ構成、導入（PoC）の進め方
ハンドブック

アナログ・テック株式会社

このカタログの内容

Page1

Analog Tech. アペルザカタログ｜基礎知識特集（生産技術） 基礎知識ガイド｜生産技術 設備の 予兆保全 の基礎知識 測る対象・集め方・判断の置き場所から導入の進め方まで 保存版｜現場の技術者のための基礎知識ガイド 測る対象・集め方・判断の置き場所から小さく始める進め方まで POINT 01 POINT 02 POINT 03 測る・集める 判断の置き場所 置き方と進め方 振動・電流・温度の取り方 センサ・エッジ・上位の分担 過酷環境での設置の考え方 I/Oと一次蓄積の設計 クラウドとの使い分け 1設備・1信号から始める 予兆保全は、AIの前の「データの取り方」で決まる。 アナログ・テック株式会社 産業用PC・エッジAI PCのハードウェアメーカー｜社内勉強会・新人教育にもご活用ください
Page2

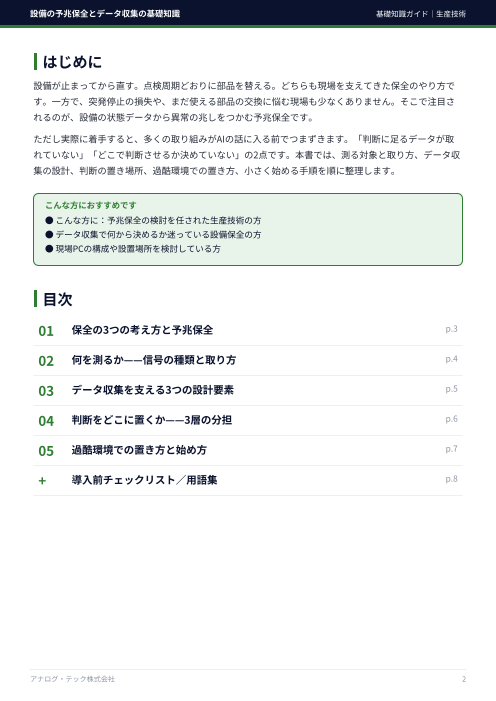

設備の予兆保全とデータ収集の基礎知識 基礎知識ガイド｜生産技術 はじめに 設備が止まってから直す。点検周期どおりに部品を替える。どちらも現場を支えてきた保全のやり方で す。一方で、突発停止の損失や、まだ使える部品の交換に悩む現場も少なくありません。そこで注目さ れるのが、設備の状態データから異常の兆しをつかむ予兆保全です。 ただし実際に着手すると、多くの取り組みがAIの話に入る前でつまずきます。「判断に足るデータが取 れていない」「どこで判断させるか決めていない」の2点です。本書では、測る対象と取り方、データ収 集の設計、判断の置き場所、過酷環境での置き方、小さく始める手順を順に整理します。 こんな方におすすめです ● こんな方に：予兆保全の検討を任された生産技術の方 ● データ収集で何から決めるか迷っている設備保全の方 ● 現場PCの構成や設置場所を検討している方 目次 01 保全の3つの考え方と予兆保全 p.3 02 何を測るか——信号の種類と取り方 p.4 03 データ収集を支える3つの設計要素 p.5 04 判断をどこに置くか——3層の分担 p.6 05 過酷環境での置き方と始め方 p.7 + 導入前チェックリスト／用語集 p.8 アナログ・テック株式会社 2
Page3

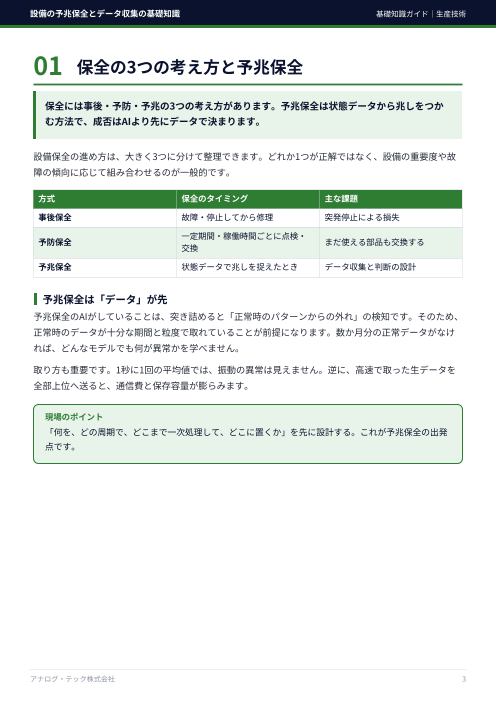

設備の予兆保全とデータ収集の基礎知識 基礎知識ガイド｜生産技術 01 保全の3つの考え方と予兆保全 保全には事後・予防・予兆の3つの考え方があります。予兆保全は状態データから兆しをつか む方法で、成否はAIより先にデータで決まります。 設備保全の進め方は、大きく3つに分けて整理できます。どれか1つが正解ではなく、設備の重要度や故 障の傾向に応じて組み合わせるのが一般的です。 方式 保全のタイミング 主な課題 事後保全 故障・停止してから修理 突発停止による損失 予防保全 一定期間・稼働時間ごとに点検・ 交換 まだ使える部品も交換する 予兆保全 状態データで兆しを捉えたとき データ収集と判断の設計 予兆保全は「データ」が先 予兆保全のAIがしていることは、突き詰めると「正常時のパターンからの外れ」の検知です。そのため、 正常時のデータが十分な期間と粒度で取れていることが前提になります。数か月分の正常データがなけ れば、どんなモデルでも何が異常かを学べません。 取り方も重要です。1秒に1回の平均値では、振動の異常は見えません。逆に、高速で取った生データを 全部上位へ送ると、通信費と保存容量が膨らみます。 現場のポイント 「何を、どの周期で、どこまで一次処理して、どこに置くか」を先に設計する。これが予兆保全の出発 点です。 アナログ・テック株式会社 3
