【基礎知識】装置に組み込む産業用PCの選び方｜民生PCとの違い、ファンレス熱設計、I/O設計、長期供給とEOL対策、調達時の確認項目

ハンドブック
アナログ・テック株式会社
お問い合わせ
電話でお問い合わせ

装置は10年以上使われるのに、PCは数年で世代交代します。熱・I/O・長期供給・保守まで、装置設計者がPC選定で外さないための判断軸を図表で整理した入門ガイドです

【装置に組み込む産業用PCの選び方――形態・熱設計・I/O・長期供給・保守まで、設計で外さない判断軸】
装置に組み込むPCは、事務用PCとは選び方が違います。盤内や設備の脇に置かれ、熱・粉塵・振動の中で連続稼働します。シリアルや接点など、設備ごとに異なる信号も受けなければなりません。さらに装置は10年以上使われることが多く、PCが1世代変わるだけで再評価の工数が発生します。
本書では、民生PCとの違いと筐体形態の分類から始め、熱設計、I/O設計、長期供給とEOL対策、調達時の確認項目までを順に整理します。特定メーカーに依存しない判断軸として、設計レビューや社内勉強会にご活用ください。各章は図表と現場のポイントで構成し、巻末に選定チェックリストと用語集を付けています。

【本書の内容（全9ページ）】
■01 民生PCと産業用PCは何が違うか
違いは処理性能ではなく、置かれる環境・つなぐ信号・使い続ける期間にあります。まず差の全体像と、筐体形態の大まかな分類を押さえます。
■02 熱設計の基本──ファンレスで止めない
PCの発熱は消費電力にほぼ等しく現れます。ファンレスでは熱を筐体へ逃がし、周囲温度に余裕を持たせ、最後は実測で確かめるのが基本です。
■03 I/O設計──データ収集の器として考える
現場の設備は、シリアル・接点・アナログと信号の出口がバラバラです。変換器を重ねず、受け側のPCに必要なI/Oを最初から持たせるのが基本です。
■04 長期供給とEOL対策──再認定を抑える
装置に組み込んだPCの交換は、本体価格だけでは済みません。EOL（生産終了）は避けるものではなく、起きる前提で設計と調達で管理するものです。
■05 調達時の確認項目とアクセラレータ追加
選定の最後は、運用期間全体で困らないかの確認です。保守の5項目、後からのAIアクセラレータ追加、見積の読み方を順に整理します。
■巻末 装置組込みPC 選定チェックリスト（10項目）／用語集（10語）

【こんな方におすすめです】
・装置にPCを組み込む電気・制御設計者
・PC交換のたびに再評価で苦労している方
・PCの仕様書や見積の読み方を整理したい方
特定メーカーの製品に依存しない基礎知識として、設計レビューや社内勉強会、新人教育の資料にもご活用いただけます。

【発行元について】
巻末では、本書のテーマに関連する当社のカスタム産業用PC「AT-IPC（エーティーアイピーシー）」シリーズを1ページでご紹介しています。
AT-IPCは産業用PCのハードウェア製品です。アプリケーション・ソフトウェアの開発や装置全体のインテグレーションは弊社の提供範囲外となります。仕様のご相談・お見積りに関するお問い合わせは、アナログ・テック株式会社まで。
※Hailo、Hailo-8は、Hailo社の商標または登録商標です。
※NVIDIA、Jetson、CUDAは、米国およびその他の国におけるNVIDIA Corporationの商標または登録商標です。
※その他、本書に記載の会社名・製品名・規格名は、各社・各団体の商標または登録商標です。

このカタログについて

ドキュメント名 【基礎知識】装置に組み込む産業用PCの選び方｜民生PCとの違い、ファンレス熱設計、I/O設計、長期供給とEOL対策、調達時の確認項目
ドキュメント種別 ハンドブック
ファイルサイズ 1.1Mb
登録カテゴリ
取り扱い企業 アナログ・テック株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
【基礎知識】エッジAI推論ハードウェア（NPU）の選び方｜CPU・GPU・NPUの違い、推論アクセラレータ4カテゴリ、TOPSの読み方、評価とモデル移植
ハンドブック

アナログ・テック株式会社

この企業の関連カタログの表紙
【基礎知識】設備の予兆保全とデータ収集の基礎知識｜事後・予防・予兆保全の違い、振動・電流・温度の取り方、判断の置き場所、小さく始める進め方
ハンドブック

アナログ・テック株式会社

この企業の関連カタログの表紙
【基礎知識】AI外観検査の基礎知識｜ルールベース画像処理との違い、照明・カメラの選び方、多カメラ構成、導入（PoC）の進め方
ハンドブック

アナログ・テック株式会社

このカタログの内容

Page1

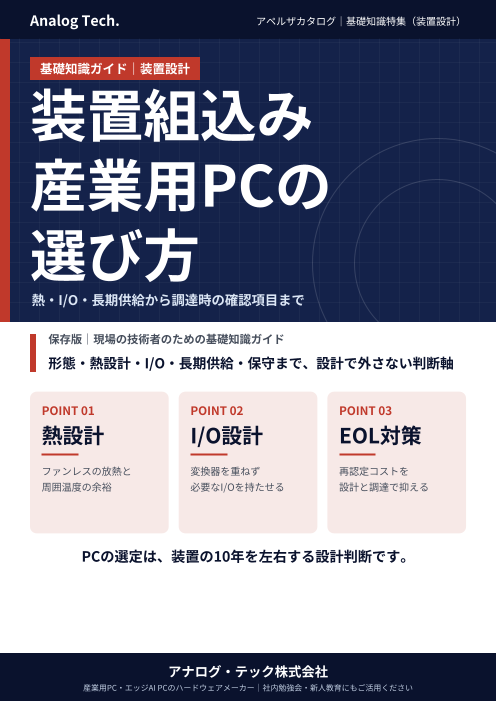

Analog Tech. アペルザカタログ｜基礎知識特集（装置設計） 基礎知識ガイド｜装置設計 装置組込み 産業用PCの 選び方 熱・I/O・長期供給から調達時の確認項目まで 保存版｜現場の技術者のための基礎知識ガイド 形態・熱設計・I/O・長期供給・保守まで、設計で外さない判断軸 POINT 01 POINT 02 POINT 03 熱設計 I/O設計 EOL対策 ファンレスの放熱と 変換器を重ねず 再認定コストを 周囲温度の余裕 必要なI/Oを持たせる 設計と調達で抑える PCの選定は、装置の10年を左右する設計判断です。 アナログ・テック株式会社 産業用PC・エッジAI PCのハードウェアメーカー｜社内勉強会・新人教育にもご活用ください
Page2

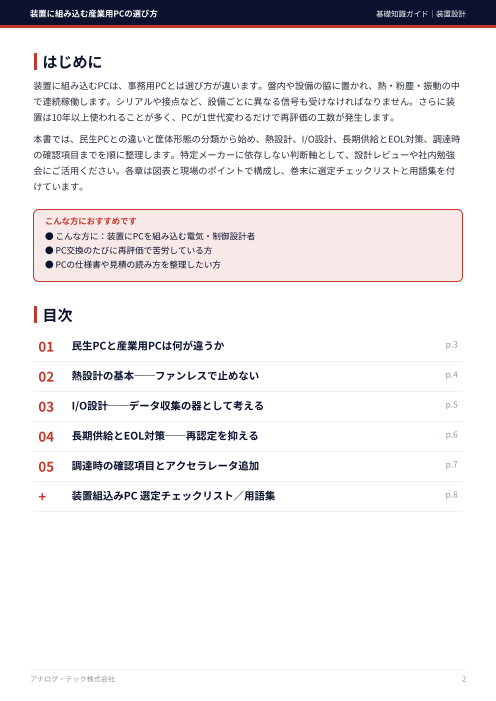

装置に組み込む産業用PCの選び方 基礎知識ガイド｜装置設計 はじめに 装置に組み込むPCは、事務用PCとは選び方が違います。盤内や設備の脇に置かれ、熱・粉塵・振動の中 で連続稼働します。シリアルや接点など、設備ごとに異なる信号も受けなければなりません。さらに装 置は10年以上使われることが多く、PCが1世代変わるだけで再評価の工数が発生します。 本書では、民生PCとの違いと筐体形態の分類から始め、熱設計、I/O設計、長期供給とEOL対策、調達時 の確認項目までを順に整理します。特定メーカーに依存しない判断軸として、設計レビューや社内勉強 会にご活用ください。各章は図表と現場のポイントで構成し、巻末に選定チェックリストと用語集を付 けています。 こんな方におすすめです ● こんな方に：装置にPCを組み込む電気・制御設計者 ● PC交換のたびに再評価で苦労している方 ● PCの仕様書や見積の読み方を整理したい方 目次 01 民生PCと産業用PCは何が違うか p.3 02 熱設計の基本──ファンレスで止めない p.4 03 I/O設計──データ収集の器として考える p.5 04 長期供給とEOL対策──再認定を抑える p.6 05 調達時の確認項目とアクセラレータ追加 p.7 + 装置組込みPC 選定チェックリスト／用語集 p.8 アナログ・テック株式会社 2
Page3

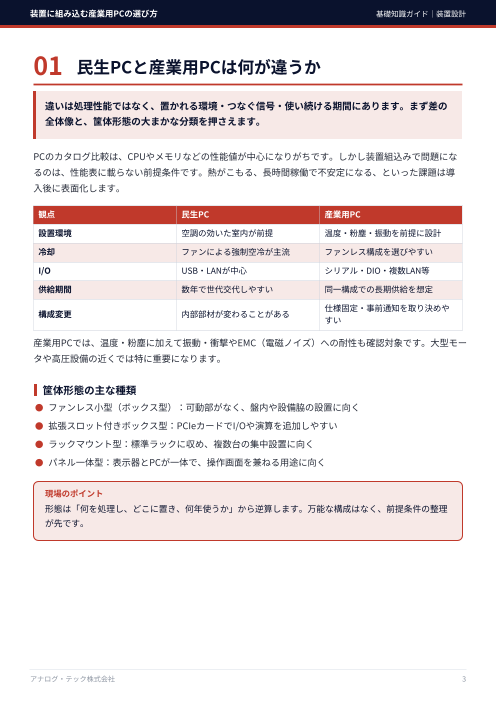

装置に組み込む産業用PCの選び方 基礎知識ガイド｜装置設計 01 民生PCと産業用PCは何が違うか 違いは処理性能ではなく、置かれる環境・つなぐ信号・使い続ける期間にあります。まず差の 全体像と、筐体形態の大まかな分類を押さえます。 PCのカタログ比較は、CPUやメモリなどの性能値が中心になりがちです。しかし装置組込みで問題にな るのは、性能表に載らない前提条件です。熱がこもる、長時間稼働で不安定になる、といった課題は導 入後に表面化します。 観点 民生PC 産業用PC 設置環境 空調の効いた室内が前提 温度・粉塵・振動を前提に設計 冷却 ファンによる強制空冷が主流 ファンレス構成を選びやすい I/O USB・LANが中心 シリアル・DIO・複数LAN等 供給期間 数年で世代交代しやすい 同一構成での長期供給を想定 構成変更 内部部材が変わることがある 仕様固定・事前通知を取り決めや すい 産業用PCでは、温度・粉塵に加えて振動・衝撃やEMC（電磁ノイズ）への耐性も確認対象です。大型モー タや高圧設備の近くでは特に重要になります。 筐体形態の主な種類 ● ファンレス小型（ボックス型）：可動部がなく、盤内や設備脇の設置に向く ● 拡張スロット付きボックス型：PCIeカードでI/Oや演算を追加しやすい ● ラックマウント型：標準ラックに収め、複数台の集中設置に向く ● パネル一体型：表示器とPCが一体で、操作画面を兼ねる用途に向く 現場のポイント 形態は「何を処理し、どこに置き、何年使うか」から逆算します。万能な構成はなく、前提条件の整理 が先です。 アナログ・テック株式会社 3
Page4

装置に組み込む産業用PCの選び方 基礎知識ガイド｜装置設計 02 熱設計の基本──ファンレスで止めない PCの発熱は消費電力にほぼ等しく現れます。ファンレスでは熱を筐体へ逃がし、周囲温度に余 裕を持たせ、最後は実測で確かめるのが基本です。 ファンは可動部のため摩耗・故障し、吸気口から粉塵も吸い込みます。ファンレスは故障要因を減らし、 密閉筐体で防塵・防水と両立しやすくなります。 ● 発熱源を知る：CPUやアクセラレータの消費電力（概ねTDP）が熱になる ● 筐体で逃がす：部品の熱を筐体へ伝え、筐体全体をヒートシンクにする ● 姿勢と空間：設置方向で放熱が変わる。周囲に対流の空間を残す ● 余裕を見る：夏場の盤内や直射日光下は、想定より早く高温になる 動作温度は余裕を見て使う 仕様の動作温度範囲は、上限ぎりぎりで使わないのが原則です。周囲温度が高いほど、放熱に使える余 裕は小さくなります。設置場所の温度を直接測り、保証範囲と照らし合わせます。 ファンレス熱設計の5つの基本（発熱・放熱・温度余裕・実測） 現場のポイント 高温になるとプロセッサは自動で性能を落とします（サーマルスロットリング）。本番に近い負荷と環 境で温度を実測しましょう。 アナログ・テック株式会社 4
Page5

装置に組み込む産業用PCの選び方 基礎知識ガイド｜装置設計 03 I/O設計──データ収集の器として考える 現場の設備は、シリアル・接点・アナログと信号の出口がバラバラです。変換器を重ねず、受 け側のPCに必要なI/Oを最初から持たせるのが基本です。 現場には、シリアル（RS-232C/485）しか持たない計測器や、接点・アナログ信号だけを出すセンサー が混在します。変換器やUSBハブを積み上げると、障害点と電源が増え、故障箇所を切り分けにくくな ります。 ● シリアルポートの本数を、接続する設備の一覧から逆算する ● LANポートは、設備系と情報系を分けられる数を確保する ● DIO・拡張スロットの要否と、将来追加するI/Fも見込む ● 画像を扱うなら、カメラI/Fの規格と必要台数分のポートを確認する ● ネットワーク断に備え、現場側で一次蓄積し復旧時に自動追送する 一次蓄積の保持期間は、ネットワーク断が復旧するまでの最長時間で決めます。週末をまたぐなら2〜3 日分が目安です。 データ収集設計の3要素──I/O・一次蓄積・長期供給 現場のポイント 常時書き込みが続く一次蓄積には、書き込み耐久性と温度範囲に配慮した産業用グレードのストレージ を選びます。 アナログ・テック株式会社 5
Page6

装置に組み込む産業用PCの選び方 基礎知識ガイド｜装置設計 04 長期供給とEOL対策──再認定を抑える 装置に組み込んだPCの交換は、本体価格だけでは済みません。EOL（生産終了）は避けるもの ではなく、起きる前提で設計と調達で管理するものです。 交換時には、制御ソフトの動作検証、OS・ドライバ差分の確認、連続運転評価、部品表の改訂が発生し ます。顧客によっては変更管理と再認定も必要です。民生向け部材は世代交代が速く、10年以上の装置 ライフと噛み合いません。 ● 長期供給がロードマップ化された産業・組込み向け部材で組む ● EOL通知を事前に受け、ラストバイを判断する時間を確保する ● ラストバイ数量の確定と後継構成の評価を同時に始める ● 部品レベルで仕様を固定し、変更は事前通知と差分明示で受ける EOL対策の4つの型──部材選定・通知・ラストバイ・仕様固定 現場のポイント 安いPCへの乗り換えが、再評価を含めた総額では最も高くつくことがあります。運用期間全体のコスト で比べましょう。 アナログ・テック株式会社 6
Page7

装置に組み込む産業用PCの選び方 基礎知識ガイド｜装置設計 05 調達時の確認項目とアクセラレータ追加 選定の最後は、運用期間全体で困らないかの確認です。保守の5項目、後からのAIアクセラレー タ追加、見積の読み方を順に整理します。 確認項目 確認する内容 チップ・CPUの供給期間 長期供給を前提とした部材か PC本体のEOL方針 同一仕様で再調達できるか 保守・修理体制 修理納期・予備機・復旧時間 ソフト・ドライバ保守 OSのLTS・セキュリティ更新 後継機への移行性 I/O・寸法・取付が踏襲されるか AIアクセラレータを後から足すなら ● 拡張スロット：PCIeの空きと形状を、設計時点で確保しておく ● 電源：ピーク時に想定以上の電力を消費することがある。余裕を見る ● 熱：消費電力はそのまま発熱になる。筐体の放熱余力を確認する ● ソフト：OS・ドライバ・フレームワークの対応を事前に確かめる 見積は部材の内訳で読む メモリ・SSD・GPUは市況に連動し、価格が週〜月単位で動きます。産業向けCPUや筐体・電源は動き にくい部材です。有効期限だけでなく、改定対象の部材と構成固定の範囲を確認しましょう。 現場のポイント 年間台数・導入時期・構成変更の可能性・装置の想定ライフを供給側と共有すると、供給と価格の計画 を立てやすくなります。 アナログ・テック株式会社 7
Page8

装置に組み込む産業用PCの選び方 基礎知識ガイド｜装置設計 装置組込みPC 選定チェックリスト □ 設置場所の周囲温度・粉塵・振動を実測し、仕様と照合した □ 消費電力（TDP）から発熱を見積もり、放熱経路を確認した □ 設置方向と筐体周囲の対流スペースを図面で確保した □ 本番相当の負荷で温度を実測し、性能低下がないか確認した □ 接続設備の一覧からシリアル・LAN・DIOの必要数を逆算した □ 将来のI/Fやアクセラレータ追加用の拡張余地を確保した □ ネットワーク断の最長時間分を現場で一次蓄積できる □ 同一構成での供給期間とEOL通知の方法を文書で確認した □ 構成部品の変更時に事前通知・差分明示を受けられる □ 修理納期・予備機・OSやドライバの保守方針を確認した 用語集 TDP 熱設計電力。プロセッサの発熱の目安で、消費電力にほぼ等しい熱として現れる。 ファンレス 冷却ファンを持たない構成。可動部がなく故障要因を減らし、密閉化しやすい。 ディレーティング 仕様の上限ぎりぎりで使わず、温度などに余裕を持たせて設計すること。 サーマルスロットリング 高温時にプロセッサが自動で性能を下げる機能。本番での速度低下の原因になる。 DIO デジタル入出力。PLCやセンサーとの接点信号・トリガー信号のやり取りに使う。 RS-232C／RS-485 シリアル通信の規格。既存の計測器や装置との接続で今も広く使われる。 一次蓄積 現場側PCでデータを一時保存し、通信復旧時に上位へ送る方式。 EOL End of Lifeの略で生産終了のこと。部材単位でも起き、同一構成の再調達を妨げる。 ラストバイ 生産終了前に、残存需要分をまとめて購入すること。在庫資金と保管リスクを伴う。 LTS 長期サポート版。OSなどで、長期間にわたり更新が提供される版。 アナログ・テック株式会社 8
Page9

装置に組み込む産業用PCの選び方 基礎知識ガイド｜装置設計 PR｜装置に組み込むPCを要件から設計したい方へ AT-IPC（エーティーアイピーシー）カスタム産業用PC 要求仕様から組み上げる、産業用PCのベースモデルシリーズ。熱・I/O・長期供給といった装置側の要件 を起点に構成を設計します。 01 現場の制約から設計 既製品では合わない個別要件に応える 02 長期供給を前提に 長期運用・長期供給を見据えた設計と保守体制 03 中立的な部品選定 ベンダーロックインを避けたコンポーネント選定 シリーズ 筐体タイプ 主な用途・特徴 省スペース・装置組込み・制御用途 AT-IPCF ファンレス小型 （広温度・PoE・防水の派生あり） AT-IPCFG ファンレス・AI対応 Hailo-8™／Jetson搭載のエッジAI AT-IPCW／WG ウォールマウント 壁面設置／高負荷AI処理・画像解析（GPU対応） AT-IPCR／RG ラックマウント1U〜4U サーバールーム・高拡張性／AI推論（GPU対応） AT-IPCTPG タッチパネル一体型 HMI・操作端末一体型 AT-Kit 評価キット AIアクセラレータの評価・PoC用途 具体的な仕様は、ご要件のヒアリング後に個別にご提案します。 商標について Hailo、Hailo-8は、Hailo社の商標または登録商標です。 NVIDIA、Jetson、CUDAは、米国およびその他の国におけるNVIDIA Corporationの商標または登録商標です。 その他、本書に記載の会社名・製品名・規格名は、各社・各団体の商標または登録商標です。 お問い合わせ｜アナログ・テック株式会社 AT-IPCは産業用PCのハードウェア製品です。アプリケーション・ソフトウェアの開発や装置全体のインテグレーショ ンは弊社の提供範囲外となります。仕様のご相談・お見積りに関するお問い合わせは、アナログ・テック株式会社ま で。 アナログ・テック株式会社 9
