メトロロジー級の精度を手のひらに ｜ フリースキャンcomboシリーズ

Shining3Dの最新3Dスキャナテクノロジーは、 高精度な測定や検査、リバースエンジニアリン グに最適な新しいモデル「FreeScanCombo シリーズ」を生み出しました。 4つのスキャンモードが コンパクトに凝縮。 フリースキャン コンボプラス お問い合 わ せ

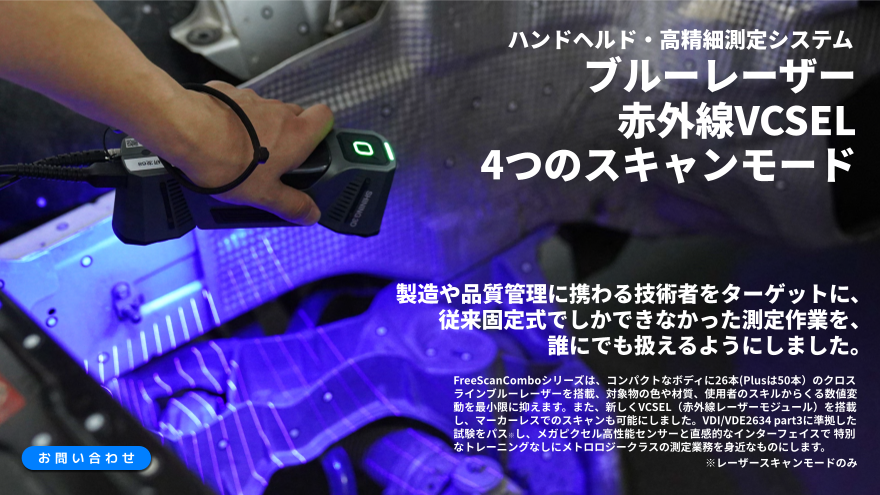

ハンドヘルド・高精細測定システム ブルーレーザー 赤外線VCSEL 4つのスキャンモード 製造や品質管理に携わる技術者をターゲットに、 従来固定式でしかできなかった測定作業を、 誰にでも扱えるようにしました。 FreeScanComboシリーズは、コンパクトなボディに50本のクロスラインブルー レーザーを搭載、対象物の色や材質、使用者のスキルからくる数値変動を最小限 に抑えます。また、新しくVCSEL（赤外線レーザーモジュール）を搭載し、マー カーレスでのスキャンも可能にしました。VDI/VDE2634 part3に準拠した試験をパ ス※し、メガピクセル高性能センサーと直感的なインターフェイスで 特別なトレー ニングなしにメトロロジークラスの測定業務を身近なものにします。 お 問 い 合 わ せ ※レーザースキャンモードのみ

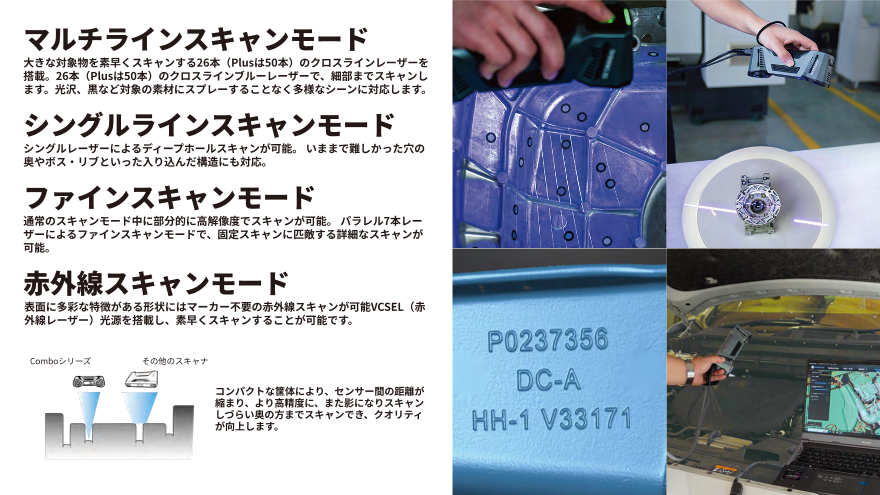

マルチラインスキャンモード 大きな対象物を素早くスキャンする50本のクロスラインレーザーを搭載し、細部ま でもスキャンします。光沢、黒など対象の素材にスプレーすることなく多様なシーン に対応します。 シングルラインスキャンモード シングルレーザーによるディープホールスキャンが可能。 いままで難しかった穴の 奥やボス・リブといった入り込んだ構造にも対応。 ファインスキャンモード 通常のスキャンモード中に部分的に高解像度でスキャンが可能。 パラレル7本レー ザーによるファインスキャンモードで、固定スキャンに匹敵する詳細なスキャンが 可能。 赤外線スキャンモード 表面に多彩な特徴がある形状にはマーカー不要の赤外線スキャンが可能VCSEL（赤 外線レーザー）光源を搭載し、素早くスキャンすることが可能です。 Comboシリーズ その他のスキャナ コンパクトな筐体により、センサー間の距離が 縮まり、より高精度に、また影になりスキャン しづらい奥の方までスキャンでき、クオリティ が向上します。

ソフトウェアとのシームレスな連携 測定したデータは、点群を介さずリアルタイムでポリゴンメッシュ化し、取得 したデータをシームレスに他の検査ソフトなどに素早く移行でき、スムーズで 効率的な作業が可能。 判りやすい日本語インターフェース 直感的でわかりやすいShining3D社共通のインターフェース。日本語化され たメニューで誰にでも簡単に操作可能。従来のような難しいトレーニングやス キルが不要です。 幅広い素材へ対応 波長の短いブルーレーザや、赤外線レーザー光源を用いる事によって、黒色や 高反射性など多様な対象物に対応。事前のパウダー塗装が必要なくなり、より 効率的なスキャン処理を実現。 簡単操作 620gの軽量で人間工学に基づいたデザインでコンパクトで便利、使いやすい。 赤 外線レーザー光源は顔認証にも使用されているもので人体にも安全。そのため 人体スキャンモードを搭載しています。

FreeScan Combo Series モード選択 レーザー 赤外線 光源 青色単色レーザー VCSEL光源 ⑤ ⑥ マルチラインスキャンモード ② ⑨ 50Lines シングルスキャンモード スキャンモード 人体スキャン 1Line 物体スキャン ③ ⑦ ファインスキャンモード 7Lines スキャン速度 3,600,000 points/秒 2,250,000 points/秒 ワーキングディスタンス 300mm ※ファインモード時は200mm 300mm ① ④ ⑧ ⑩ スキャン精度 最高0.02mm 最高0.05mm ①スキャナ本体 ②電源アダプター ③スキャナ接続用ケーブル（4.5m） 体積当たり精度 0.02 mm+0.033 mm/m 0.05 mm+0.1 mm/m ④AC接続ケーブル ⑤USBメモリ ⑥ソフトウェアドングル 被写界深度 360mm 1240mm ⑦マーカーポイント（9mm・6mm） ⑧キャリブレーションボード ⑨性能証明書 最大スキャン範囲 520mm x 510mm 600mmx600mm ⑩専用キャリングケース　＊キャリングケースに必要なすべてのアッセンブリが収納可能。 点間ピッチ(解像度) 0.05mm-10mm 0.1mm～3.0mm レーザー強度 Class 2M (アイセーフ) Class2(不可視) ※製品に関するお問い合わせは下記までお願いいたします。 インターフェイス USB 3.0 shining3d@bianka.co.jp 本体寸法 193mm x 63mm x 53mm 平日10:00〜18:00に対応（土日祝は除く） 本体重量 620g 電源 DC: 12V, 5.0A 保障動作温度 -20°C 40°C 保障動作湿度 10%-90% 出力フォーマット OBJ ; STL ; ASC ; PLY ; P3 ; 3MF ※商品の詳細仕様や価格は予告なく変更することがございます。 動作環境（シリーズ推奨スペック） 対応OS ： Windows 10/11 64bit ※Windows 32bit およびMac OSには対応しておりません。 インターフェース ： USB3.0×1ポート、USB2.0×1ポート（ドングル用） グラフィックカード ： NVIDIA GTX/RTX series cards， GeForce RTX 4060（グラフィックスメモリ8GB以上） CPU ： Intel(R) Core(TM) i7-13650HX 2.6 GHz 以上　メモリ64GB以上 ※上記は弊社推奨スペックです。詳細なスペック等は、お手数ですがお問い合わせください。 お 問 い 合 わ せ

ビアンカエンジニアリングの機材導入前後の充実したサポート体制を ぜひ体験ください。 3Dデジタルツール導入支援 いろいろな業界への豊富な導入実績 私たちは、お客様が3Dスキャナーやソフトウェアをスムー 製造業や自動車業をはじめ、幅広い業界に導入実績がございます。「どのツールを利用す ズに導入できるよう全面的に支援します。導入計画の立案 ればいいか分からない」「ツールの利用方法含めサポートしてほしい」というお悩みを から、適切なツールの選定、設置・配置の最適化に至るま 持ったお客さまにも柔軟に対応させていただきます。 で、現場経験豊富な専門スタッフが一貫してご案内。お客 様のニーズに合わせたカスタマイズも可能です。 自動車関連部品 おもちゃ・フィギュア 容器包装・パッケージ 医療業界 人材育成、教育支援 3D技術を導入・活用するための人材育成と教育を支援しま す。初心者から上級者まで、幅広いレベルに対応したト レーニングプログラムを提供。実務を通じて、操作技術の 習得だけでなく、3Dデータの活用方法についても深い理解 を得られるよう設計します。 建設設計 金属加工・樹脂加工 教育・公的機関 家電メーカー 技術サポート 購入後も安心できる技術サポートを提供します。トラブル 発生時の迅速な対応はもちろん、定期的なメンテナンスや アップデート情報の提供を行います。また、ユーザーの皆 （旧社名：株式会社ケイズデザインラボ） 様がより高度な使用方法や応用技術を学べるよう、個別の https://bianka.co.jp/ 〒141-0022　東京都品川区東五反田5丁目1-1 OURA BLDG.4F/5F 対応もいたします。 Tel 03-6433-5013 Fax 03-6433-5014 お 問 い 合 わ せ
