知識０からの完全ガイド！！いまさら聞けないっ！リバースモデリング

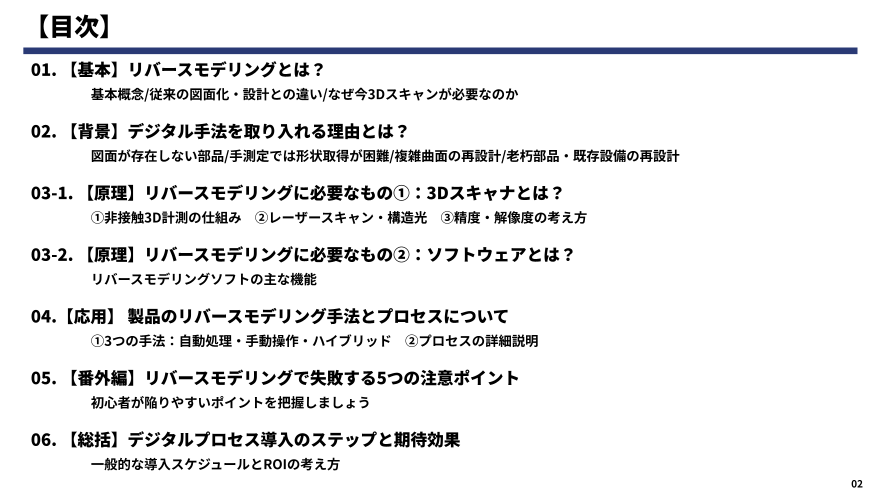

【目次】 01. 【基本】リバースモデリングとは？ 基本概念/従来の図面化・設計との違い/なぜ今3Dスキャンが必要なのか 02. 【背景】デジタル手法を取り入れる理由とは？ 図面が存在しない部品/手測定では形状取得が困難/複雑曲面の再設計/老朽部品・既存設備の再設計 03-1. 【原理】リバースモデリングに必要なもの①：3Dスキャナとは？ ①非接触3D計測の仕組み　②レーザースキャン・構造光　③精度・解像度の考え方 03-2. 【原理】リバースモデリングに必要なもの②：ソフトウェアとは？ リバースモデリングソフトの主な機能 04.【応用】 製品のリバースモデリング手法とプロセスについて ①3つの手法：自動処理・手動操作・ハイブリッド　②プロセスの詳細説明 05. 【番外編】リバースモデリングで失敗する5つの注意ポイント 初心者が陥りやすいポイントを把握しましょう 06. 【総括】デジタルプロセス導入のステップと期待効果 一般的な導入スケジュールとROIの考え方 02

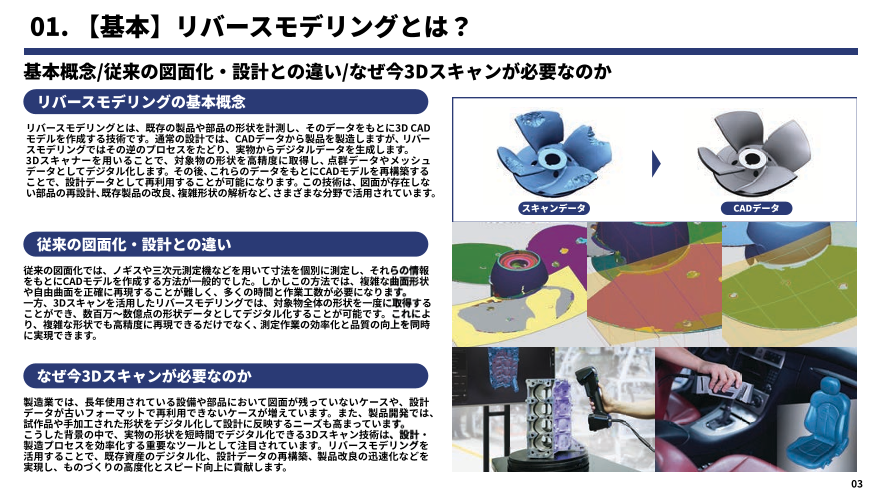

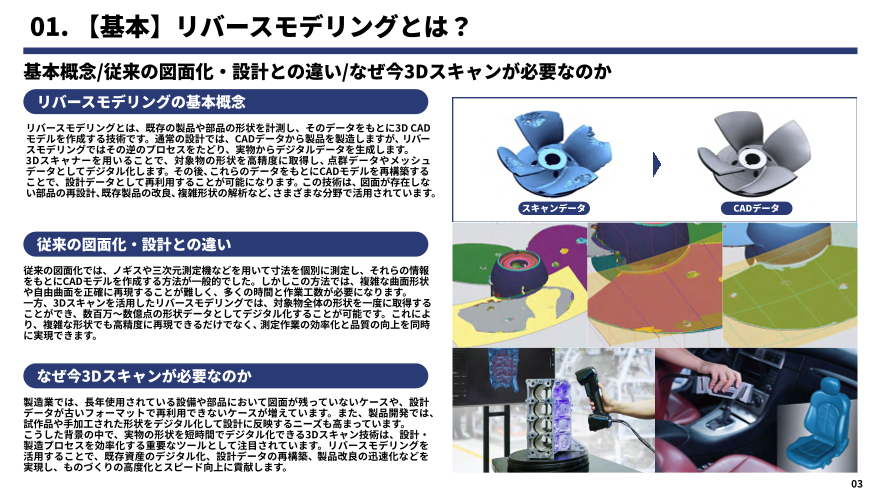

03-1. 【原理】リバースモデリングに必要なもの①：3Dスキャナーとは？ ①非接触3D計測の仕組み 3Dスキャンとは、対象物に触れることなく形状を測定し、三次元のデジタルデータとして取得する計測技術です。スキャナーから照射されるレーザーや パターン光を対象物に当て、その反射をセンサーで検出することで、対象物の位置情報（X・Y・Z座標）を取得します。このようにして取得された 大量の座標データは「点群データ」と呼ばれ、対象物の表面形状を細かく表現します。さらに点群データを処理することで、メッシュデータやCAD モデルへと変換することが可能になります。非接触で測定できるため、柔らかい素材や複雑な形状、大型構造物など、従来の測定方法では難しい対象 物でも効率的に形状取得を行うことができます。 点群＝3次元（X,Y,Z）の座標データの集まり 【取得した座標値から3点で構成される面を作成】 ・メッシュ化 ・三角ポリゴンの集合、計測方向から表と裏の判別が可能 　→STLファイル等への出力 ・CADで使われる曲面（サーフェス）とは形式が異なる CADで利用するにはポリゴンを曲面に変換するソフトウェアが必要 点群データ ポリゴン（メッシュ） NURBS（サーフェス） 拡張子：asc.txt等 拡張子：stl,obj等 拡張子：iges,step等 点群データ メッシュデータ 05

04.【応用】製品のリバースモデリング手法とプロセスについて ①３つの手法：自動処理・手動操作・ハイブリッド 3Dスキャンを用いた、製品のリバースモデリング手法は大きく分けて３パターンあります。それぞれのユースケースは以下の通りです。 手法パターン ①自動処理 ②手動操作 ③自動処理＋手動操作 ・曲面形状が多い形状から 　治具など作成したい場合。 ・時間を要する場合。 適している ・部分的にCADモデリング 場合 ・データのない市販品を自社 ・作業難易度が高いため、 　がしやすい形状の場合。 　製品に組み込み干渉を確認 　習熟度を必要とする場合。 　（押出で完結する箇所等を有する） 　したい場合。 自動処理のため簡単に CAD化ができるが、R値 自動と手動を使い分ける 作業の特徴 を変更したり、厚さを 履歴があるデータとなる ポイント 調整するなどの設計変更 ので設計変更をするなど、 事で、狙った製品形状の がしずらいデータとなり 柔軟な対応が可能です。 再現を追求することがで きます。 ます。 09
