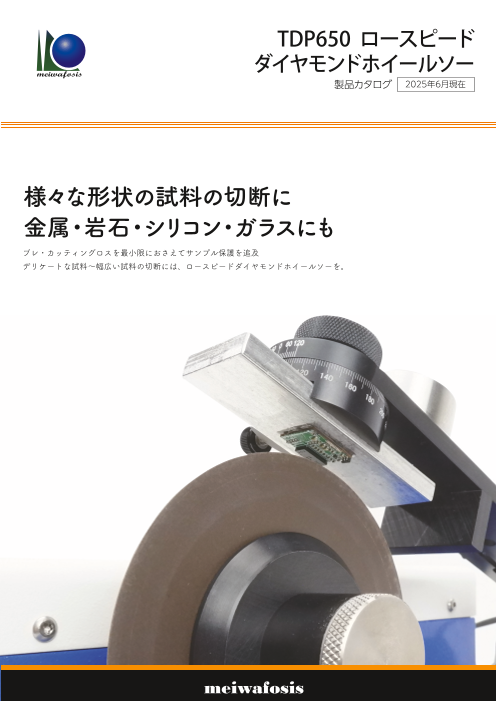

TDP650 ロースピード ダイヤモンドホイールソー 製品カタログ 2025年6月現在 様 な々形状の試料の切断に 金属・岩石・シリコン・ガラスにも ブレ・カッティングロスを最小限におさえてサンプル保護を追及 デリケートな試料～幅広い試料の切断には、ロースピードダイヤモンドホイールソーを。

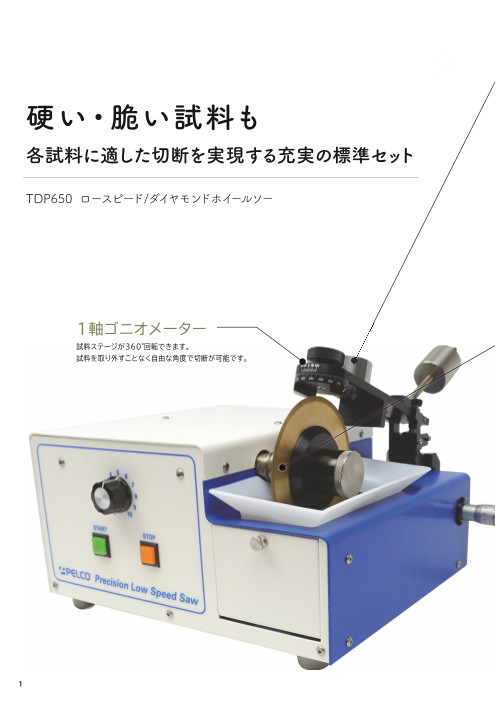

硬い・脆い試料も 各試料に適した切断を実現する充実の標準セット TDP650 ロースピード/ダイヤモンドホイールソー 1軸ゴニオメーター 試料ステージが360°回転できます。 試料を取り外すことなく自由な角度で切断が可能です。 1

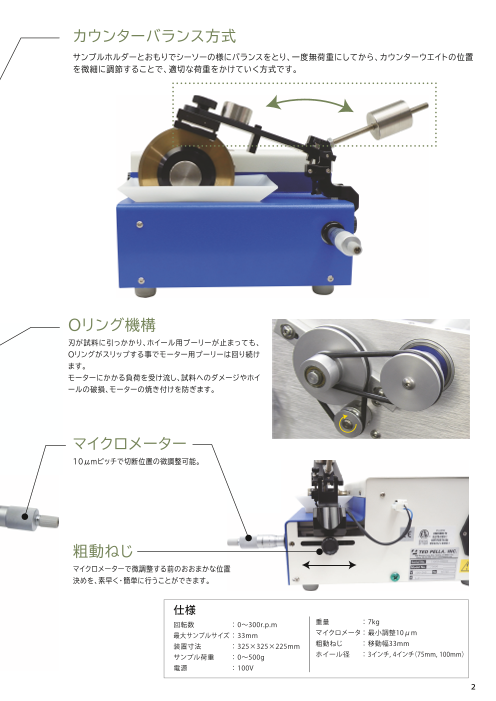

カウンターバランス方式 サンプルホルダーとおもりでシーソーの様にバランスをとり、一度無荷重にしてから、カウンターウエイトの位置 を微細に調節することで、適切な荷重をかけていく方式です。 Ｏリング機構 刃が試料に引っかかり、ホイール用プーリーが止まっても、 Oリングがスリップする事でモーター用プーリーは回り続け ます。 モーターにかかる負荷を受け流し、試料へのダメージやホイ ールの破損、モーターの焼き付けを防ぎます。 マイクロメーター 10μmピッチで切断位置の微調整可能。 粗動ねじ マイクロメーターで微調整する前のおおまかな位置 決めを、素早く・簡単に行うことができます。 仕様 回転数 ： 0 ～300r.p.m 重量 ： 7 k g 最大サンプルサイズ ： 33mm マイクロメータ： 最小調整10μm 装置寸法 ： 325×325×225mm 粗動ねじ ： 移動幅33mm サンプル荷重 ： 0～500g ホイール径 ： 3 イ ンチ, 4インチ（75mm, 100mm） 電源 ： 100V 2

POINT 様 な々形状のサンプルに対応 ２種類の固定ホルダーと、３種類のホイールを標準装備している為、様 な々形状のサンプルに 対応が可能です。サンプルに合わせて選択ください。 二種の固定ホルダー 『小さい』『脆い』『薄い』試料に 『ワックスに適さない』『比較的大きな試料』に 一軸ゴニオメーターワックス固定 ダブルクランプホルダー固定 融点の異なる4種のワックスでサンプルを全面固定し、試料を外すこと ダブルクランプでしっかりと固定する為、ブレ、破損切断完了間際の折れ、 なく360度角度を調節でき、格子状のカットも容易に行えます。 試料落下による紛失を防ぎます。 サンプル 格子状のカットも自由自在に可能 他社の一般的な片側固定方式での問題点 【切断中】 【切断後】 ブレの発生 折れ＝バリの発生 落下 三種のホイール ダイヤモンドホイール シリコンカーバイドホイール アルミナホイール 幅広い試料に適した、汎用性の高いホイール 刃を削りながら回転し、目詰まりを気にせず切断可能 試料に応じてダイヤモンドの刃厚・濃度・粒 銅、アルミ、ステンレス等、 タングステン等、 径を選べる、14種類のオプションホイールも 非鉄・鋳鉄系の試料に 鋳鉄以外の鉄鋼材料に 3

POINT デリケートな試料にも最適 3サイズのサポートカラーから試料のサイズに合わせて選ぶ事で、よりブレやダメージを減らす ことが可能です。 サポートカラーによるブレ軽減の比較 サポートカラー 2.40インチ (φ61.0ｍｍ） サポートカラー 1.37インチ (φ34.8mm) カッティングロス 345.04μｍ カッティングロス 377.44μｍ ホイールのブレでのロス 45.04μｍ ホイールのブレでのロス 77.44μｍ レンズ：X 100 レンズ：X 100 △薄いスライドガラスに対して、大きい(左)サポートカラーの方が、 サンプル : 　スライドガラス　（厚み1mm） チッピング・カッティングロスが少ない事が分かります。 速度　　　: 　6 　(10段階中) ホイール : 　ダイヤモンドホイール 　　　　　 　 (4インチ　 厚み300μｍ　粒径Medium　濃度High) 3種類のサポートカラー 1.37 インチ 1.87 インチ 2.40インチ φ34.8mm φ47.5mm φ61.0mm

切断事例 金属 銅鉄　チタン　アルミ　タングステン　など レンズ：X 100 サンプル：鉄 岩石 サファイア　石英　ジルコニア　花崗岩　石炭　など レンズ：X 100 レンズ：X 100 サンプル：石炭 サンプル：花崗岩 その他 シリコン　シリコンカーバイド　シリコンウエハ　ガラス　光学結晶　電子基板　セラミックス　など サンプル：基板 レンズ：X 100 レンズ：X　30 サンプル：ガラス サンプル：基板

オプション一覧 1軸ゴニオメーター 2軸ゴニオメーター 試料ステージが360°回転できます。 試料を取り外すことなく X軸とY軸方向に回転するホルダーです。 自由な角度で切断が可能です。 よりピンポイントな角度で断面出しを行えます。 ダブルクランプ バイス・ホルダー 丸棒または長方形ロッドの両端をクランプしながら、2つのク ダブルクランプホルダーで固定しにくい試料も、 ランプ位置間で切断するように設計されています。 ワックスを使用せずに固定できます。 吸着ホルダー 不定形サンプルホルダー 吸着ホルダーは、真空を使用してサンプルが接着された 10個のネジを自在に調整できるため不定形サン スライドガラスを保持します。 プルの固定に適しております。 切断面はスライドガラスと平行になるので薄いサンプル また水平面内で360°回転させることができます。 をカットすることができます。
