産業向け IoT ワイヤレスセンサーノード

製品カタログ

アクセスポイント&センサーノード解説付き

アドバンテックのWISE ワイヤレスセンサーノード(WSN)シリーズモジュールは柔軟なI/O、シリアルインターフェース、内蔵センサーを通じてインテリジェントセンシング機能を提供します。

WISE-4200モジュールは、1 キロメートル長の通信距離とバッテリー駆動を特徴とするLPWAN(低消費電力広域ネットワーク)ワイヤレスインターフェースを活用します。LPWAN の機能を通じて、WISE モジュールは屋内と屋外の両方におけるエネルギーおよび環境監視に最適なソリューションとなります。

さらに、シンプルで低コストな垂直IoTアプリケーションを実現するため、WISE WSN シリーズは様々なクラウドプラットフォームとの間で緊密な接続性を提供します。

【主な特徴】
・アプリケーション対応のセンサー組み合わせ
・コンクリートや鋼鉄に対する優れた貫通能力
・3.6V AA リチウム電池にて駆動
・2.4 GHz よりも低い干渉
・MQTT およびRESTful API IoT プロトコル対応
・拡張された通信範囲

このカタログについて

ドキュメント名 産業向け IoT ワイヤレスセンサーノード
ドキュメント種別 製品カタログ
ファイルサイズ 41.3Mb
登録カテゴリ
取り扱い企業 アドバンテック株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

アドバンテックWISE-PaaS
製品カタログ

アドバンテック株式会社

IoTの要、ワイヤレス・リモートI/Oモジュールのご紹介
製品カタログ

アドバンテック株式会社

アドバンテック 組み込み自動化PC
製品カタログ

アドバンテック株式会社

このカタログ(産業向け IoT ワイヤレスセンサーノード)の内容

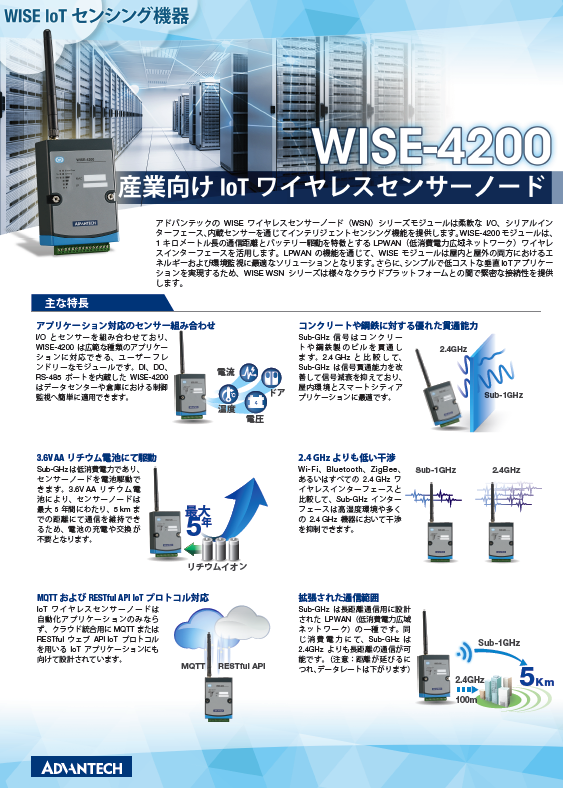

Page 1:アプリケーション対応のセンサー組み合わせ3.6V AA リチウム電池にて駆動コンクリートや鋼鉄に対する優れた貫通能力2.4 GHz よりも低い干渉MQTT および RESTful API IoT プロトコル対応 拡張された通信範囲I/O とセンサーを組み合わせており、WISE-4200 は広範な種類のアプリケーションに対応できる、ユーザーフレンドリーなモジュールです。DI、DO、RS-485 ポートを内蔵した WISE-4200はデータセンターや倉庫における制御監視へ簡単に適用できます。Sub-GHz は低消費電力であり、センサーノードを電池駆動できます。3.6V AA リチウム電池により、センサーノードは最大 5 年間にわたり、5 km までの距離にて通信を維持できるため、電池の充電や交換が不要となります。Sub-GHz 信 号 は コ ン ク リ ート や 鋼 鉄 製 の ビ ル を 貫 通 しま す。2.4 GHz と 比 較 し て、Sub-GHz は信号貫通能力を改善して信号減衰を抑えており、屋内環境とスマートシティアプリケーションに最適です。Wi-Fi、Bluetooth、ZigBee、あるいはすべての 2.4 GHz ワイヤレスインターフェースと比較して、Sub-GHz インターフェースは高湿度環境や多くの 2.4 GHz 機器において干渉を抑制できます。IoT ワイヤレスセンサーノードは自動化アプリケーションのみならず、クラウド統合用に MQTT またはRESTful ウェブ API IoT プロトコルを用いる IoT アプリケーションにも向けて設計されています。Sub-GHz は長距離通信用に設計された LPWAN(低消費電力広域ネットワーク)の一種です。同じ 消 費 電 力 に て、Sub-GHz は2.4GHz よりも長距離の通信が可能です。(注意:距離が延びるにつれ、データレートは下がります)アドバンテックの WISE ワイヤレスセンサーノード(WSN)シリーズモジュールは柔軟な I/O、シリアルインターフェース、内蔵センサーを通じてインテリジェントセンシング機能を提供します。WISE-4200モジュールは、1 キロメートル長の通信距離とバッテリー駆動を特徴とする LPWAN(低消費電力広域ネットワーク)ワイヤレスインターフェースを活用します。LPWAN の機能を通じて、WISE モジュールは屋内と屋外の両方におけるエネルギーおよび環境監視に最適なソリューションとなります。さらに、シンプルで低コストな垂直IoTアプリケーションを実現するため、WISE WSN シリーズは様々なクラウドプラットフォームとの間で緊密な接続性を提供します。主な特長2.4GHzSub-1GHz5Km100mリチウムイオン最大5年MQTT RESTful API電流電圧C温度ドアSub-1GHz 2.4GHz2.4GHzSub-1GHz

Page 2:WISE-4210-AP産業 Sub-GHz IoT ワイヤレス - イーサネット AP• Sub-GHz IEEE 802.15.4g ワイヤレスアクセスポイント• RJ-45 イーサネットポートによりアップリンクインターフェースが実現• 最高 64 センサーノードのネットワーク容量• 屋外において 5km の視線距離を確保• RESTful ウェブ API、MQTT、Modbus/TCP に対応WISE-4210-S215産業 Sub-GHz WSN、4 チャンネル RTD またはデジタル入力搭載• Sub-GHz IEEE 802.15.4g ワイヤレスセンサーノード• 4 チャンネル入力は RTD または DI へ個別に設定可能• 温度範囲: Pt-100: -200 ∼ 200 °CPt-1000: -40 ∼ 160 °C• 精度: 25°C において FSR の ±0.1%WISE-4210-S217産業 Sub-GHz WSN、8 チャンネルアナログ入力搭載• Sub-GHz IEEE 802.15.4g ワイヤレスセンサーノード• 8 チャンネルアナログ入力は電圧または電流入力に設定可能• 入力範囲: 電圧:0 ∼ 10VDC電流:4 ∼ 20mA• 解像度: 16 ビットWISE-4210-S231温度および湿度センサーを備えた産業 Sub-GHz WSN• Sub-GHz IEEE 802.15.4g ワイヤレスセンサーノード• 温度および湿度センサー内蔵• 動作範囲:温度:-20 ∼ 70 °C湿度:5 ∼ 95% RH• 精度: ±1.0 °C / ± 6% RHWISE-4210-S250RS-485 ポート x1 と DI/O を備えた産業 Sub-GHz WSN• Sub-GHz IEEE 802.15.4g ワイヤレスセンサーノード• 6 チャンネルドライ接点 DI、2 チャンネル DO、RS-485 ポート x1• RS-485 ポートは Modbus/RTU プロトコルに対応(最高 8 指令の合計 32 アドレス)WISE-4200 アクセスポイントWISE-4200 センサーノードwww.advantech.com見積もりの前に仕様をご確認ください。本書は参考用です。製品仕様はすべて通知なく変更されることがあります。本書のいかなる部分も、発行元の書面による事前許可なく、電子的、複写、記録、その他形式または手段を問わず、一切の複製を禁じます。すべてのブランド名および製品名はそれぞれを所有する企業の商標または登録商標です。© Advantech Co., Ltd. 2016LAN3 RTD1 DIドア(開 / 閉)温度C8 AI 湿度 温度 圧力C電流電圧 照明 流量 / レベル振動6 DI2 DO1 RS-485ブザーアラームメーター湿度温度内蔵センサーC
