Creaform製高精度３Dスキャナーのご紹介

高速&高精度 ポータブル３Dスキャナー 光沢面・黒色を簡単に測定 大きな物・複雑な形状も高精度に測定 品質管理・研究開発に最適

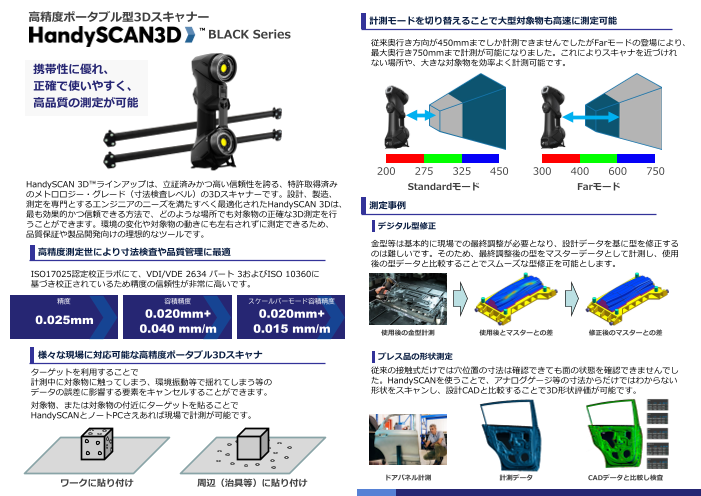

高精度ポータブル型3Dスキャナー 計測モードを切り替えることで大型対象物も高速に測定可能 BLACK Series 従来奥行き方向が450mmまでしか計測できませんでしたがFarモードの登場により、 最大奥行き750mmまで計測が可能になりました。これによりスキャナを近づけれ 携帯性に優れ、 ない場所や、大きな対象物を効率よく計測可能です。 正確で使いやすく、 高品質の測定が可能 200 275 325 450 300 400 600 750 HandySCAN 3D ラインアップは、立証済みかつ高い信頼性を誇る、特許取得済み Standardモード Farモード のメトロロジー・グレード（寸法検査レベル）の3Dスキャナーです。設計、製造、 測定を専門とするエンジニアのニーズを満たすべく最適化されたHandySCAN 3Dは、 測定事例 最も効果的かつ信頼できる方法で、どのような場所でも対象物の正確な3D測定を行 うことができます。環境の変化や対象物の動きにも左右されずに測定できるため、 デジタル型修正 品質保証や製品開発向けの理想的なツールです。 金型等は基本的に現場での最終調整が必要となり、設計データを基に型を修正する 高精度測定世により寸法検査や品質管理に最適 のは難しいです。そのため、最終調整後の型をマスターデータとして計測し、使用 後の型データと比較することでスムーズな型修正を可能とします。 ISO17025認定校正ラボにて、VDI/VDE 2634 パート 3およびISO 10360に 基づき校正されているため精度の信頼性が非常に高いです。 精度 容積精度 スケールバーモード容積精度 0.025mm 0.020mm+ 0.020mm+ 0.040 mm/m 0.015 mm/m 使用後の金型計測 使用後とマスターとの差 修正後のマスターとの差 様々な現場に対応可能な高精度ポータブル3Dスキャナ プレス品の形状測定 ターゲットを利用することで 従来の接触式だけでは穴位置の寸法は確認できても面の状態を確認できませんでし 計測中に対象物に触ってしまう、環境振動等で揺れてしまう等の た。HandySCANを使うことで、アナログゲージ等の寸法からだけではわからない データの誤差に影響する要素をキャンセルすることができます。 形状をスキャンし、設計CADと比較することで3D形状評価が可能です。 対象物、または対象物の付近にターゲットを貼ることで HandySCANとノートPCさえあれば現場で計測が可能です。 ワークに貼り付け 周辺（治具等）に貼り付け ドアパネル計測 計測データ CADデータと比較し検査

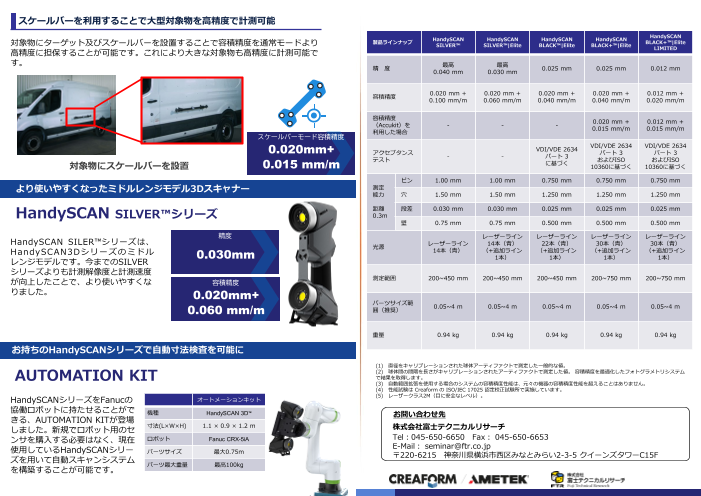

スケールバーを利用することで大型対象物を高精度で計測可能 対象物にターゲット及びスケールバーを設置することで容積精度を通常モードより 製品ラインナップ HandySCAN HandySCAN HandySCAN HandySCAN HandySCAN SILVER SILVER |Elite BLACK |Elite BLACK+ |Elite BLACK+ |Elite 高精度に担保することが可能です。これにより大きな対象物も高精度に計測可能で LIMITED す。 精 度 最高 最高 0.040 mm 0.030 mm 0.025 mm 0.025 mm 0.012 mm 容積精度 0.020 mm + 0.020 mm + 0.020 mm + 0.020 mm + 0.012 mm + 0.100 mm/m 0.060 mm/m 0.040 mm/m 0.040 mm/m 0.020 mm/m 容積精度 （Accukit）を - - - 0.020 mm + 0.012 mm + 利用した場合 0.015 mm/m 0.015 mm/m スケールバーモード容積精度 0.020mm+ VDI/VDE 2634 アクセプタンス VDI/VDE 2634 VDI/VDE 2634 パート 3 パート 3 テスト - - パート 3 対象物にスケールバーを設置 0.015 mm/m に基づく およびISO およびISO 10360に基づく 10360に基づく ピン 1.00 mm 1.00 mm 0.750 mm 0.750 mm 0.750 mm より使いやすくなったミドルレンジモデル3Dスキャナー 測定 能力 穴 1.50 mm 1.50 mm 1.250 mm 1.250 mm 1.250 mm HandySCAN SILVER シリーズ 距離 段差 0.030 mm 0.030 mm 0.025 mm 0.025 mm 0.025 mm 0.3m 壁 0.75 mm 0.75 mm 0.500 mm 0.500 mm 0.500 mm 精度 レーザーライン レーザーライン レーザーライン レーザーライン HandySCAN SILER シリーズは、 HandySCAN3Dシリーズのミドル 光源 レーザーライン 14本（青） 22本（青） 30本（青） 30本（青） 0.030mm 14本（青） （+追加ライン （+追加ライン （+追加ライン （+追加ライン レンジモデルです。今までのSILVER 1本） 1本） 1本） 1本） シリーズよりも計測解像度と計測速度 が向上したことで、より使いやすくな 測定範囲 200~450 mm 200~450 mm 200~450 mm 200~750 mm 200~750 mm 容積精度 りました。 0.020mm+ パーツサイズ範 0.060 mm/m 囲（推奨） 0.05~4 m 0.05~4 m 0.05~4 m 0.05~4 m 0.05~4 m 重量 0.94 kg 0.94 kg 0.94 kg 0.94 kg 0.94 kg お持ちのHandySCANシリーズで自動寸法検査を可能に (1) 直径をキャリブレーションされた球体アーティファクトで測定した一般的な値。 AUTOMATION KIT (2) 球体間の間隔を長さがキャリブレーションされたアーティファクトで測定した値。 容積精度を最適化したフォトグラメトリシステム で結果を取得します。 (3) 自動範囲拡張を使用する場合のシステムの容積精度性能は、元々の機器の容積精度性能を超えることはありません。 (4) 性能試験は Creaform の ISO/IEC 17025 認定校正試験所で実施しています。 HandySCANシリーズをFanucの (5) レーザークラス2M（目に安全なレベル）。 オートメーションキット 協働ロボットに持たせることがで 機種 HandySCAN 3D きる、AUTOMATION KITが登場 お問い合わせ先 しました。新規でロボット用のセ 寸法(L×W×H) 1.1 × 0.9 × 1.2 m 株式会社富士テクニカルリサーチ ンサを購入する必要はなく、現在 ロボット Fanuc CRX-5iA Tel：045-650-6650 Fax： 045-650-6653 使用しているHandySCANシリー E-Mail： seminar@ftr.co.jp パーツサイズ 最大0.75ｍ ズを用いて自動スキャンシステム 〒220-6215 神奈川県横浜市西区みなとみらい2-3-5 クイーンズタワーC15F を構築することが可能です。 パーツ最大重量 最高100kg

高精度ポータブル型3Dスキャナー&CMM HandyPROBEとMetraSCANの併用により、検査効率を最大化 BLACK Series 3Dスキャナは、面検査には最適ですが、板金部品等の板厚が薄い製品のエッジを捉 えることができず、穴中心の抽出が難しい場合があります。そういった検査に対し て、穴位置をHandyPROBE、面検査をMetraSCANというような形でお互いの長所 を生かし、検査効率を上げることが可能です。 大型部品の 寸法と形状を 高速・高精度に測定 穴位置をHandyPROBEでタッチ 面形状をMetraSCANでスキャン MetraSCAN3D は、製造現場の振動や環境に左右されず計測可能な3Dスキャナー です。大きさや材質、仕上げや複雑性を問わず、あらゆる部品で3D表面検査が行え 測定事例 るよう最適化されており、これまでにないスピードで高精度の品質管理と精密な形 状検査を実現します。HandyPROBE と組み合わせることでプローブ機能が加わり、 ホワイトボディの検具レス品質管理 3Dスキャン、プローブ双方の能力で検査の効率化を図ることができます。 従来、ホワイトボディの検査をする際は検具を対象物にはめてアナログゲージで寸 高精度測定により寸法検査や品質管理に最適 法を確認していました。ただ、検具の作成や保管にコストがかかるため、検具のデ ジタルのみを作成し、計測データとデジタル上で合わせることで、検査に必要な寸 ISO17025認定校正ラボにて、VDI/VDE 2634 パート 3およびISO 10360に 法を抽出することが可能です。 基づき校正されているため精度の信頼性が非常に高いです。 精度 精度 0.025mm 0.078mm 大型対象物も高速に測定可能 1回の計測範囲で計測できない場合に、ターゲットを利用して計測範囲を拡張するこ とができます。その際の累積誤差も非常に小さいため、大型の対象物も高精度に計 測可能です。 自動範囲拡張精度 0.025 mm + 0.015 mm/m ホワイトボディの両側にMetraSCANを設置し、面形状を検査 C-Trackでターゲットをスキャン

計測範囲 技術仕様 C-Track（トラッカー）が計測範囲内のスキャナー位置と姿勢を精密に 製品ラインナップ MetraSCAN MetraSCAN 追尾します。計測範囲内でスキャナーを自由に動かしても均一な精度で BLACK+ BLACK+ |Elite の3D形状を取得することができます。 精 度 (1) 0.035 mm 0.025 mm 9.1㎥ 0.086 mm 0.064 mm C-Track 容積精度(2) 16.6 ㎥ 0.122 mm 0.078 mm 自動範囲拡張精度 (3) 0.035 mm + 0.020 mm/m 0.025 mm + 0.015 mm/m プローブ精度（HandyPROBE Next+使用時） 0.030 mm 0.025 mm アクセプタンステスト VDI/VDE 2634 パート 3 VDI/VDE 2634 パート 3 (4) およびISO 10360に基づく およびISO 10360に基づく SETUP ASSISTANCE TOOLS (セットアップ支援ツール) なし あり (5) ピン 0.750 mm 0.750 mm 計測範囲イメージ 穴 1.250 mm 1.250 mm 測定能力 (作動距離0.3 m) 自動検査に対応したモデルも提供 段差 0.025 mm 0.025 mm 壁 0.500 mm 0.500 mm ロボットによる自動化にも対応可能です。ブースパッケージ化された自動 検査システム「CUBE-R」は、直ちに稼働できる状態で納品され、量産ラ 光源 レーザーライン30本（青） レーザーライン30本（青） （+追加ライン1本） （+追加ライン1本） インでの検査工程に活用することができます。 (6) スキャン範囲 310 x 350 mm 310 x 350 mm パーツサイズ範囲（推奨） 0.2~6 m 0.2~6 m スキャナー: 1.49 kg スキャナー: 1.49 kg 重量 プローブ: 0.5 kg プローブ: 0.5 kg C-Track: 5.7 kg C-Track: 5.7 kg (1) 直径をキャリブレーションされた球体アーティファクトで測定した一般的な値。 (2) 球体間の間隔を長さがキャリブレーションされたアーティファクトで測定した値。 容積精度を最適化したフォトグラメトリシステムで結果を取得します。 (3) 自動範囲拡張を使用する場合のシステムの容積精度性能は、元々の機器の容積精度性能を超えることはありません。 (4) 性能試験は Creaform の ISO/IEC 17025 認定校正試験所で実施しています。 (5) セットアップ支援ツールがパーツや治具のセットアップ時に視覚誘導と高度診断を行います。 (6) レーザークラス2M（目に安全なレベル）。 お問い合わせ先 株式会社富士テクニカルリサーチ Tel：045-650-6650 Fax： 045-650-6653 特殊製品や環境に合わせて独自の検査システムが必要な場合は、自動化用 E-Mail： seminar@ftr.co.jp のモジュール「MetraSCAN3D-R」を利用することで、専用の検査システ 〒220-6215 神奈川県横浜市西区みなとみらい2-3-5 クイーンズタワーC15F ムを構築することが出来ます。

自動品質管理向け 3Dスキャンソリューション 品質管理の自動化に最適な ブースパッケージ化された自動検査システム ロボットと3Dスキャナの組み合わせで検査を自動化することにより、 作業の生産性・効率・再現性を向上させることができます。 高精度&信頼性 ・0.025mmの高精度 検査の自動化で ・ISO17025認定ラボで校正 効率的な品質管理 高い汎用性 ・設備設計が不要 自動品質管理用途向けに設計されたR-Series™3Dスキャンソリュー ・協働・産業用ロボット ションで、高精度かつ高速に部品の形状や寸法を測定可能です。 どちらも対応可能 ブースパッケージ化された「CUBE-R」や幅広いカスタマイズが可能な 「MetraSCAN3D-R」によって検査システムを構築し、効率的な品質 ・大型部品を容易に計測 管理を実現します。 容積精度 0.078mm プログラムの準備からスキャンシミュレーション、 スキャン実行まで可能な専用ソフトウェア 計測速度 計測時の撮れ高をシミュレーショ 300万点/秒 ンしたうえでロボットの動きをプ ログラミングし、スキャンを実行 することができます。そのため、 最大対象サイズ ロボットティーチングの専門知識 がなくても簡単に操作することが 3 X 1.5 m できます。

技術仕様 型式 MetraSCAN-R BLACK|Elite MetraSCAN-R BLACK|Elite HD 精度※1 0.025 mm 多種多様なカスタマイズにより、環境に合わせた 容積精度※2 9.1㎥ 0.064 mm (動作容積に 独自システムを設置可能 基づく) 16.6㎥ 0.078 mm MaxSHOT Next Eliteの 0.044 mm + 0.015 mm/m 容積精度※3 測定解像度 0.025 mm 0.015 mm メッシュ解像度 0.100 mm 0.050 mm 測定速度 1,800,000 測定点/秒 3,000,000 測定点/秒 光源 45本のブルーレーザー線 69本のブルーレーザー線 レーザークラス 2M（目に安全なレベル） スキャン範囲 310 x 350 mm 170 x 190 mm 焦点距離 300 mm 被写界深度 250 mm 100 mm ・お客様のやりたいこと・環境に合わせたカスタマイズが可能 スキャナー： 2.91 kg , スキャナー＋キャリブレーションバー： 4.26 kg , 重量 C-Track： 5.7 kg ・協働ロボット/産業用ロボットをカスタマイズ J6： 0.221 Kg-m² 慣性範囲 J6： 2.250Kgf-cm-s² 設計から導入までFTRがお手伝いします。 スキャナー： 289 x 235 x 296 mm 寸法（LxWxH） C-Track： 1031 x 181 x 148 mm 細かなご要望にもお応えできますので、是非ご相談ください！ 動作温度範囲 5～40 ℃ 動作湿度範囲 10～90 % (結露無し) EC規格に適合（EMC指令、低電圧指令）、充電可能なバッテリー 認定 （該当する場合）、IP50、WEEEと互換性あり FR 2,838,198、EP（FR、UK、DE、IT）1,492,995、 量産品の製品検査 特許取得済み US 7,487,063、CA 2,529,044 CUBE-R 協働ロボット 治具レス・省人化を実現可能です。 寸法（LxWxH） 5.1 x 4.1 x 3.1 m ロボット CRX10iA CRX10iA/L 最大対象サイズ 最大3 x 1.5 m ロボットアームのリーチ 1.249 m 1.418 m また、検査品質を向上させることができます。 最大対象重量 最大1,500 kg 測定対象の最大サイズ 最大1.2 m 開口幅 3.1 m 試作品・製品との比較 ※1 MetraSCAN-R BLACK|Elite（ISO 17025認定）：VDI/VDE 2634パート3規格に基づいています。 プロービングエラーは、直径を、追跡可能な球体アーティファクトで測定することで評価されます。 ※2 MetraSCAN-R BLACK|Elite（ISO 17025認定）：VDI/VDE 2634パート3規格に基づいています。球体間隔エラーは、 試作品や製品を設計CADと比較検証することが可能です。 動作容積内の異なる位置および方向で、長さが追跡可能なアーティファクトを測定して評価されます。 計測から検査レポートの作成まで自動で行うことができるため、 ※3 MaxSHOT 3Dを使用する場合のシステムの容積精度性能は、既知のモデルのデフォルト容積精度性能を超えることは ありません。 作業の高速・効率化が可能です。 お問い合わせ先 株式会社富士テクニカルリサーチ Tel：045-650-6650 Fax： 045-650-6653 E-Mail： seminar@ftr.co.jp 〒220-6215 神奈川県横浜市西区みなとみらい2-3-5 クイーンズタワーC15F
