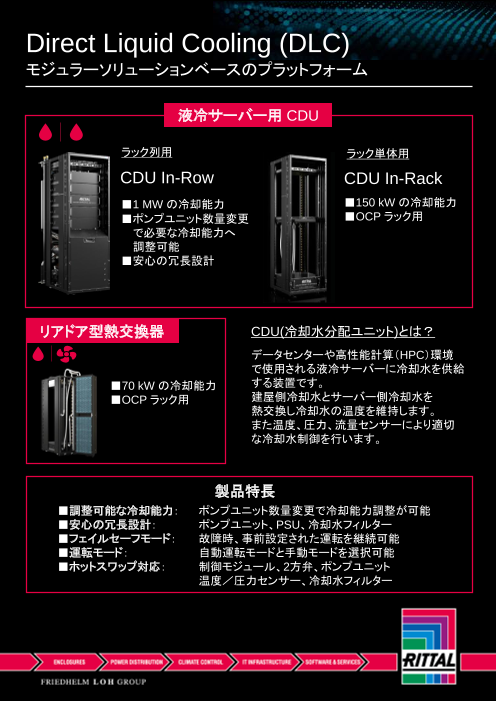

Page1
スライド 1
Direct Liquid Cooling (DLC)
モジュラーソリューションベースのプラットフォーム
液冷サーバー用 CDU
ラック列用 ラック単体用
CDU In-Row CDU In-Rack
■1 MW の冷却能力 ■150 kW の冷却能力
■ポンプユニット数量変更 ■OCP ラック用
で必要な冷却能力へ
調整可能
■安心の冗長設計
リアドア型熱交換器 CDU(冷却水分配ユニット)とは？
データセンターや高性能計算（HPC）環境
で使用される液冷サーバーに冷却水を供給
■70 kW の冷却能力 する装置です。
■OCP ラック用 建屋側冷却水とサーバー側冷却水を
熱交換し冷却水の温度を維持します。
また温度、圧力、流量センサーにより適切
な冷却水制御を行います。
製品特長
■調整可能な冷却能力： ポンプユニット数量変更で冷却能力調整が可能
■安心の冗長設計： ポンプユニット、PSU、冷却水フィルター
■フェイルセーフモード： 故障時、事前設定された運転を継続可能
■運転モード： 自動運転モードと手動モードを選択可能
■ホットスワップ対応： 制御モジュール、2方弁、ポンプユニット
温度／圧力センサー、冷却水フィルター
Page2
スライド 2
CDU In Row 構造
ラック側配管
青：PG25（冷）[往] 赤：PG25（暖）[戻]
サーバーラック
建屋側配管
青：チラー水（冷）[往]
赤：チラー水（暖）[戻]
パワーサプライ
ユニット
制御モジュール
ポンプユニット
熱交換機
採用事例 GSI Helmholtz Centre for Heavy Ion Research（ドイツ）
◼ GSI 社 ： 世界有数の重イオン加速器施設を運
用する公的研究機関。
◼ 計画 ： 宇宙物質構造研究のために高性能
計算環境を構築
◼ 課題 ： 150 kW / ラックの大きな発熱
◼ 解決策 ： CDU In Row を採用
◼ 評価 ： 1 MW の冷却能力により膨大な実験
データの処理が可能となった。モジュール設計
された CDU により既存設備との統合が容易
で、将来の拡張性を兼ね備えたデータセンター
のモデルケースとして高く評価されている。
