【カタログ】バスバーシステムRiLine Compact 製品ガイド

製品ガイド RiLine Compact バスバーシステム

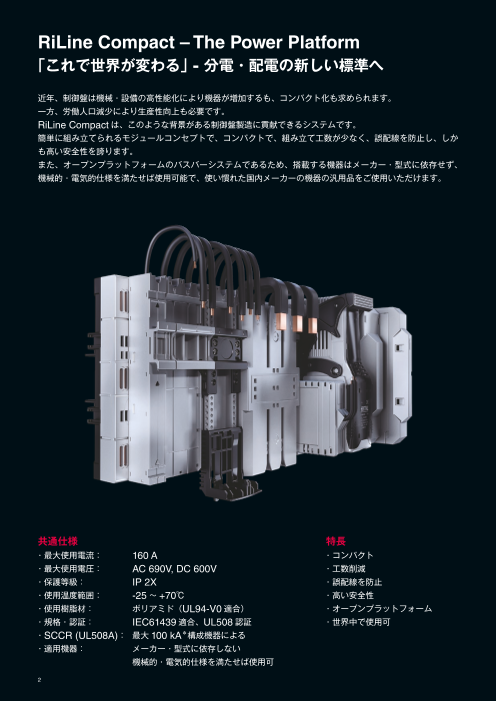

RiLine Compact – The Power Platform 「これで世界が変わる」 - 分電・配電の新しい標準へ 近年、制御盤は機械・設備の高性能化により機器が増加するも、コンパクト化も求められます。 一方、労働人口減少により生産性向上も必要です。 RiLine Compactは、このような背景がある制御盤製造に貢献できるシステムです。 簡単に組み立てられるモジュールコンセプトで、コンパクトで、組み立て工数が少なく、誤配線を防止し、しか も高い安全性を誇ります。 また、オープンプラットフォームのバスバーシステムであるため、搭載する機器はメーカー・型式に依存せず、 機械的・電気的仕様を満たせば使用可能で、使い慣れた国内メーカーの機器の汎用品をご使用いただけます。 共通仕様 特長 ・最大使用電流： 160 A ・コンパクト ・最大使用電圧： AC 690V, DC 600V ・工数削減 ・保護等級： IP 2X ・誤配線を防止 ・使用温度範囲： -25～ +70℃ ・高い安全性 ・使用樹脂材： ポリアミド（UL94-V0適合） ・オープンプラットフォーム ・規格・認証： IEC61439適合、UL508認証 ・世界中で使用可 ・SCCR (UL508A)： 最大 100 kA＊構成機器による ・適用機器： メーカー・型式に依存しない 機械的・電気的仕様を満たせば使用可 2

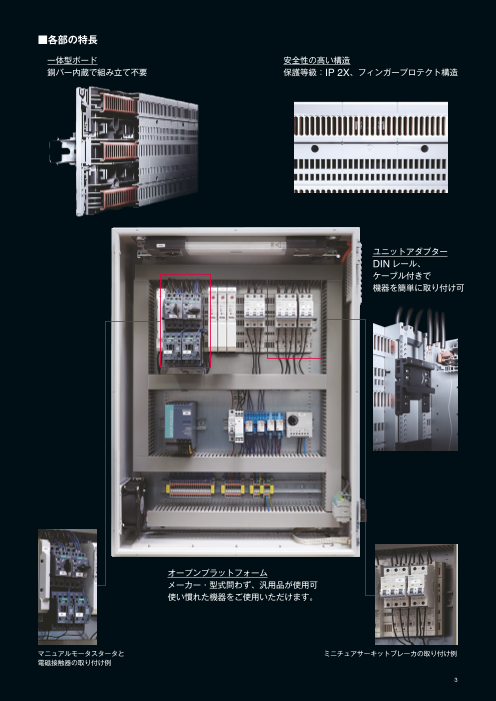

■各部の特長 一体型ボード 安全性の高い構造 銅バー内蔵で組み立て不要 保護等級：IP 2X、フィンガープロテクト構造 ユニットアダプター DINレール、 ケーブル付きで 機器を簡単に取り付け可 オープンプラットフォーム メーカー・型式問わず、汎用品が使用可 使い慣れた機器をご使用いただけます。 マニュアルモータスタータと ミニチュアサーキットブレーカの取り付け例 電磁接触器の取り付け例 3

◆ 部品の構成・選定例 ●構築したいこと ●選定手順 以下の機器を使用して電源を 5分岐する回路を構築したい 機器構成と定格電流を考慮してアダプター及び部品を選定する 1. 分岐回路の総定格電流 1. 接続アダプターを選定 　55 A 　9635.200（幅 22.5㎜） 2. 分岐回路の定格電流 / 機器幅 / 機器概要 2. ユニットアダプタ―を選定 　① 10 A / 45㎜ / マニュアルモータースタータ 　①：9635.330　＊幅 45㎜ 　② 10 A / 45㎜ / マニュアルモータースタータ ＋ 電磁接触器 　②：9635.330, 9635.630, 9635.600　＊幅 45㎜ 　③ 10 A / 45㎜ / マニュアルモータースタータ ＋ 可逆式電磁接触器 　③：9635.330, 9635.640, 9635.600 x2個　＊幅 90㎜ 　④ 15 A / サーキットプロテクタ・3極 　④：9635.371, 9635.372, 9635.373　＊幅 54㎜ 　⑤ 10 A / サーキットプロテクタ・2極 　⑤：9635.371, 9635.372　＊幅 36㎜ 機器 定格電流 幅 ユニットアダプター アクセサリー 幅 ① マニュアルモータスタータ 10 A 45㎜ ① 9635.330 45㎜ ② マニュアルモータスタータ + 電磁接触器 10 A 45㎜ ② 9635.330 9635.630 9635.600 45㎜ ③ マニュアルモータスタータ + 可逆式電磁接触器 10 A 45㎜ ③ 9635.330 9635.630 9635.600 x2個 90㎜ ④ サーキットプロテクタ・3極 15 A 52.5㎜ ④ 9635.371, 9635.372, 9635.373 54㎜ ⑤ サーキットプロテクタ・2極 10 A 35㎜ ⑤ 9635.371, 9635.372 36㎜ 3. ボードの選定 　上記各アダプターの幅 22.5+45+45+90+54+36=292.5㎜ 　総アダプター幅 292.5㎜以上が必要で 405㎜を選定 　9635.010（幅 405㎜） ● 使用機器の構成 ①マニュアル ②マニュアル ③マニュアル ④サーキット ⑤サーキット 　モータスタータ（MMS） 　モータスタータ（MMS） 　モータスタータ（MMS） 　プロテクタ・3極 　プロテクタ・2極 　＋電磁接触器 　＋可逆式電磁接触器 ●機器搭載イメージ 4

● RiLine Compactの構成 1. 接続アダプター 2. ユニットアダプター：①、②、③ 63 A ① 3極、16 A ② 3極、16 A 延長モジュール ③ 3極、16 A 拡張セット 9635.200 9635.330 9635.330 9635.630 9635.330 9635.640 サポートレール サポートレール 9635.600 9635.600 x2個 2. ユニットアダプター：④、⑤ 3. ボード ④ 9635.371 9635.372 9635.373 ⑤ 9635.371 9635.372 9635.010 5

RiLine Compact　- ボード - バスバー（銅バー）が内蔵されたRiLine Compactの土台となるボード ・幅 225 mm ～ 1100 mm ・最大 160 A ・保護等級 IP 2X フィンガープロテクト構造 ・材質 :ポリアミド ・耐燃性 UL 94-V0 適合 ・色：RAL 7035（ライトグレー） ボード 品名 取り付け用 225㎜ 405㎜ 500㎜ 600㎜ 700㎜ 800㎜ 900㎜ 1000㎜ 1100㎜ アダプター 品番 9635.000 9635.010 9635.020 9635.025 9635.030 9635.035 9635.040 9635.045 9635.050 9635.091 定格電流 IEC 125 A 125 A 160 A 160 A 160 A 160 A 160 A 160 A 160 A ー UL 100 A 100 A 160 A 160 A 160 A 160 A 160 A 160 A 160 A ー 幅 225㎜ 405㎜ 500㎜ 600㎜ 700㎜ 800㎜ 900㎜ 1000㎜ 1100㎜ ー 高さ 160㎜ 160㎜ 160㎜ 160㎜ 160㎜ 160㎜ 160㎜ 160㎜ 160㎜ ー 奥行 45.1㎜ 45.1㎜ 45.1㎜ 45.1㎜ 45.1㎜ 45.1㎜ 45.1㎜ 45.1㎜ 45.1㎜ ー DINレール ○ ○ ー ー ー ー ー ー ー ー 設置方法 ねじ取り付け ○ ○ ○ ○ ○ ー ー ー ー ー ねじ取り付け アダプター要 ー ー ー ー ー ○ ○ ○ ○ ー 数量 /パック 1個 1個 1個 1個 1個 1個 1個 1個 1個 3個 ＊ 125 A以上で使用する場合：ボードへの電源供給には接続アダプタを 2台以上使用してください。 9635.000 9635.010 9635.020 9635.025 9635.030 9635.035 9635.040 9635.045 9635.050 9635.091 ●壁面への取り付け DINレール取り付け ねじ取り付け ねじ取り付け・取り付けアダプター要 ねじ穴装備 取り付けアダプター 6

RiLine Compact　- 接続アダプター - 一次側の電源をボードへ供給するためのアダプター ・63 A, 125 A の 2 機種 ・保護等級 IP 2X フィンガープロテクト構造 ・材質 : ポリアミド ・耐燃性 UL 94-V0 適合 ・色：RAL 7035（ライトグレー） 9635.200 9635.210 品名 接続アダプター 品番 9635.200 9635.210 定格電流 63 A 125 A 幅 22.5㎜ 45㎜ 寸法 高さ 160㎜ 160㎜ 奥行 115.5㎜ 115.5㎜ 撚線 1.5～ 16 ㎟ 6～ 50 ㎟ 使用電線径 撚線・フェルール付 1.5～ 16 ㎟ 6～ 50 ㎟ AWG AWG 16～ 6 AWG 10～ 1 剥き線長さ 18㎜ 17㎜ 電線接続方式 Push-in ねじ（六角4㎜） ケーブル引き出し口 上 /下 上 /下 数量 /パック 4個 4個 ＊ 160 Aをボードに供給する場合は、9635.210を 2個ご使用ください。 ●電線接続方式 ●ボード間の連結 9365.200：Push-in式 9365.210：ねじ式 9635.210を使用して２つのボードの連結可能 7

RiLine Compact　- ユニットアダプター・3極 - 三相電源で受ける機器を取り付けするためのアダプター DINレール取り付け可の小型サーキットブレーカやモーターブレーカ（MMS）に最適 ・定格電流：最大 45 A ・幅：45 mm（ヒューズホルダ :22.5 mm） ・豊富なアクセサリー ・材質 :ポリアミド ・耐燃性 UL 94-V0 適合 ・色：RAL 7035（ライトグレー） ●本体 品名 ユニットアダプター・3極 ヒューズホルダー・3極 品番 9635.330 9635.340 9635.350 9635.360 9635.300 定格電流 16 A 25 A 32 A 45 A 16 A 幅 45㎜ 45㎜ 45㎜ 45㎜ 22.5㎜ 寸法 高さ 160㎜ 160㎜ 160㎜ 160㎜ 160㎜ 奥行 34.5㎜ 34.5㎜ 34.5㎜ 34.5㎜ 34.5㎜ 装着済み 電線径 2.5 ㎟ / AWG14 4 ㎟ / AWG12 6 ㎟ / AWG10 10 ㎟ / AWG8 2.5 ㎟ / AWG14 ケーブル 長さ 160㎜ 100㎜ 160㎜ 100㎜ 125㎜ ケーブル装着位置 上 上 上 上 上 装着サポートレール数 1個 1個 1個 1個 1個 サポートレール位置 可変 可変 可変 可変 固定 適用ヒューズ ー ー ー ー Class CC, 10x38㎜ 数量 /パック 4個 4個 4個 4個 1個 ＊装着済みケーブル長さにご注意ください。特にスプリング式の機器では端子台に届かない場合もございます。 9635.330 9635.340 9635.350 9635.360 9635.330 ●ユニットアダプター・3極 ●ヒューズホルダー ◆ 機器の取り付け - サ ポートレール（DINレール）に サポートレール 機器を取り付け、装着済みのケーブ 上下移動が可能 ・対応機器例： 　SPD、ハイブリッド ルを配線します。 　モータースターター - ケ ーブルの先端処理については機器 メーカーの指示に従ってください。 ＊ 注意）機種によってケーブル長が 異なります 下部にヒューズを 3本 入れることで機器を保 護します。 M = 0,8 Nm / 7 in-lbs 8

●アクセサリー 品名 サポートレール 延長モジュール 拡張セット 位置決めパーツ 品番 9635.600 9635.630 9635.640 9635.610 9635.620 幅 45㎜ 45㎜ 90㎜ 45㎜ 45㎜ 高さ 56㎜ 40㎜ 80㎜ 65㎜ 47.5㎜ 数量 /パック 10個 8個 4セット 10個 10個 サポートレール 延長モジュール 拡張セット 位置決めパーツ 位置決めパーツ 9635.600 9635.630 9635.640 9635.610 9635.620 ●アクセサリーの活用法：下部に機器を追加 機器を追加する場合 縦長の機器を追加する場合 横長の機器を追加する場合 例）電磁接触器 例）ソリッドステートリレー 例）可逆式電磁接触器 電磁接触器 電磁接触器 可逆式 電磁接触器 ソリッドステート リレー 延長モジュール 延長モジュール 延長モジュール 拡張セット 9635.630 9635.630 9635.630 x2個 9635.640 サポートレール 位置決めパーツ サポートレール サポートレール 9635.600 9635.610 9365.620 9635.600 9635.600 x2個 もしくは もしくは 位置決めパーツ 位置決めパーツ 9635.610 9365.620 9635.610 x2個 9365.620 x2個 9

RiLine Compact　- ユニットアダプター・1極 - 単相電源もしくは単極で受ける機器を取り付けするためのアダプター 主にDINレール取り付け可のサーキットプロテクタ、ミニチュアサーキットブレーカ（MCB）、ヒューズホル ダに最適 ・定格電流：最大 63 A ・幅：18 mm ・豊富なアクセサリー ・材質 :ポリアミド ・耐燃性 UL 94-V0 適合 ・色：RAL 7035（ライトグレー） 品名 ユニットアダプター・1極 ユニットサポート 導通相 L1 L2 L3 L1 L2 L3 - 品番 9635.371 9635.372 9635.373 9635.381 9635.382 9635.383 9635.390 定格電流 16 A 16 A 16 A 63 A 63 A 63 A - 幅 18㎜ 18㎜ 18㎜ 18㎜ 18㎜ 18㎜ 18㎜ 寸法 高さ 160㎜ 160㎜ 160㎜ 160㎜ 160㎜ 160㎜ 160㎜ 奥行 35㎜ 35㎜ 35㎜ 35㎜ 35㎜ 35㎜ 34.5㎜ 装着済み 電線径 2.5 ㎟ /AWG14 2.5 ㎟ /AWG14 2.5 ㎟ /AWG14 10 ㎟ /AWG8 10 ㎟ /AWG8 10 ㎟ /AWG8 - ケーブル 長さ 100㎜ 100㎜ 100㎜ 100㎜ 100㎜ 100㎜ - ケーブル装着位置 上 上 上 上 上 上 - 装着サポートレール数 1個 1個 1個 1個 1個 1個 1個 サポートレール位置 固定 固定 固定 固定 固定 固定 固定 数量 /パック 6個 6個 6個 6個 6個 6個 6個 ＊装着済みケーブル長さにご注意ください。特にスプリング式の機器では端子台に届かない場合もございます。 9635.371 9635.372 9635.373 9635.381 9635.382 9635.383 9635.390 ＊導通している極に△マークあり 　上部：L1、中部：L2、下部：L3 10

RiLine Compact　- CBアダプター - サーキットブレーカ（MCCB）の 3極タイプ専用アダプター ・定格電流：最大 160 A ・幅：90 mm ・豊富なアクセサリー ・材質 :ポリアミド ・耐燃性 UL 94-V0 適合 ・色：RAL 7035（ライトグレー） 品名 CBアダプター 品番 9635.100 9635.110 定格電流 160 A 160 A 幅 90㎜ 90㎜ ◆搭載する機器について 寸法 高さ 160㎜ 160㎜ 適合サーキットブレーカ以外にも以下の 奥行 45㎜ 45㎜ 仕様が合えば使用できます 装着済み導体 積層銅バー 積層銅バー -取り付けねじ間隔 ケーブル装着位置 上 上 -取り付けねじ径 機器との ねじ間隔 25㎜ 30㎜ -導体接続部がヨーロッパ式ねじ端子台 取り付け ねじ径 M4 M4 -積層銅バー使用可であること 搭載機器の要求仕様 ねじ（M4）間隔・径、端子が接続でき、電気的仕様が合うこと 適合サーキットブレー ABB (XT1) ABB (XT2) カメーカ（シリーズ） Allen Bradley (140G-G) Allen Bradley (140G-H) Siemens (3VA10, 3VA11, 3VA51) Eaton (NZM1) 数量 /パック 1個 1個 9635.100 9635.110 25㎜ 30㎜ 1 2 11
