2D/3DCAD資産を有効に使うシステム開発！ 設計データを最大限に活かす！

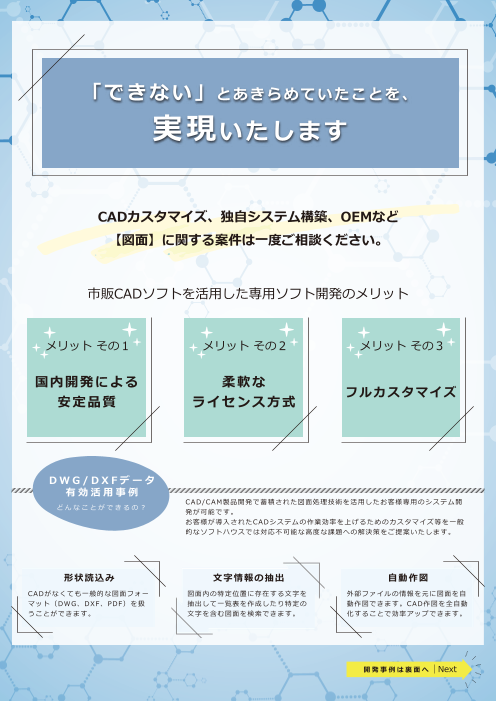

「できない」とあきらめていたことを、 実現いたします CADカスタマイズ、独自システム構築、OEMなど 【図面】に関する案件は一度ご相談ください。 市販CADソフトを活用した専用ソフト開発のメリット メリット その１ メリット その２ メリット その３ 国内開発による 柔軟な 安定品質 ライセンス方式 フルカスタマイズ DWG / D X Fデータ 有効活用事例 CAD/CAM製品開発で蓄積された図面処理技術を活用したお客様専用のシステム開 ど ん な こ と が で き る の ︖ 発が可能です。 お客様が導入されたCADシステムの作業効率を上げるためのカスタマイズ等を一般 的なソフトハウスでは対応不可能な高度な課題への解決策をご提案いたします。 形状読込み 文字情報の抽出 自動作図 CADがなくても一般的な図面フォー 図面内の特定位置に存在する文字を 外部ファイルの情報を元に図面を自 マット（DWG、DXF、PDF）を扱 抽出して一覧表を作成したり特定の 動作図できます。CAD作図を全自動 うことができます。 文字を含む図面を検索できます。 化することで効率アップできます。 開発事例は裏面へ Next

A︓【業界別】自動作図システム check！ 建設業・造船業・建築業のお客様 受 託 開 発 事 例 お客様の仕様に沿った条件で自動作図を実現します。 ・ 各業界ごとの規格に合わせた設計条件を入力し、それらの条件 を満たす図面を自動作図することで、設計者の工数を削減いた カ ス タ マ イ ズ 事 例 します。 CADパッケージ開発のノウハウを活かし、作図・編集といった 一般的な機能だけでなく、専用にカスタマイズされたCADシス テムを提供いたします。 B︓PDF図面計測システム C︓図面属性情報抽出システム D︓図面内語句検索表示システム 海運業会社様 プラントエンジニアリング会社様 総合重工業会社様 PDF図面を使って指定した２点間の 複数の図面にある材料表を抽出・集 複数の図面に作図されている材料や 距離を測定するシステムです。 計を行い一覧表に出力するシステム 製品物性値、塗料、などの単語を検 従来紙図面から定規を使って長さを です。キーワードと取得方向を指定 出し発注作業を行うシステムです。 測定していた作業をPDF図面（紙図 するだけで材料表の自動抽出が行え システム化することでベテランでな 面）にすることでデジタルデータ内 製造データ連携も可能です。 くても作業を で同様の作業 複数の図面データ 製造データ 行えるため、 ができます。 作業効率化に 自動抽出 つながります。 E︓3Dモデル肉厚評価システム F︓板金モデル自動作図システム G︓簡略道路地図作図システム 自動車部品メーカー様 装置メーカー様 道路情報管理会社様 3次元モデル全体に対して自動的に 3次元の板金モデルから全自動で図 渋滞情報表示用の簡略図を作図する 肉厚検査を行い「3Dモデルの品質 面を作図するシステムです。各部門 専用CADシステムです。 を保証」するシステムです。 毎に作成する工数を削減します。 H︓産業ロボット3Dシミュレータ I︓2次元図面⇒画像変換システム J︓金型加工図自動作成システム 産業用ロボット機器メーカー様 自動車関連部品メーカー様 自動車プレス金型メーカー様 産業用ロボットの3次元動作シミュ 2次元図面データと高さ情報から高 3D金型モデルから自動で加工図を レーション・干渉チェックの実行／ さを色（白黒濃淡）に変換したBMP 作成し寸法・仕上げ方法をモデル面 表示システムです。 ファイルの作成システムです。 色から自動判定するシステムです。 取扱店 お 問 合 せ エンベデッドプロダクト事業本部　プロダクト事業部 東京都世田谷区池尻3-1-3　MUTOH池尻ビル TEL. 03-3419-6011 h t t p s : / / a n d o r - s v . a n d o r . c o . j p / 記載されている会社名及び商品名は各社の商標または登録商標です。またこのドキュメントに含まれる情報は予告なく変更されることがあります。 CTM-05001
