イメージング輝度計「ProMetric」製品仕様・測定アプリケーション紹介

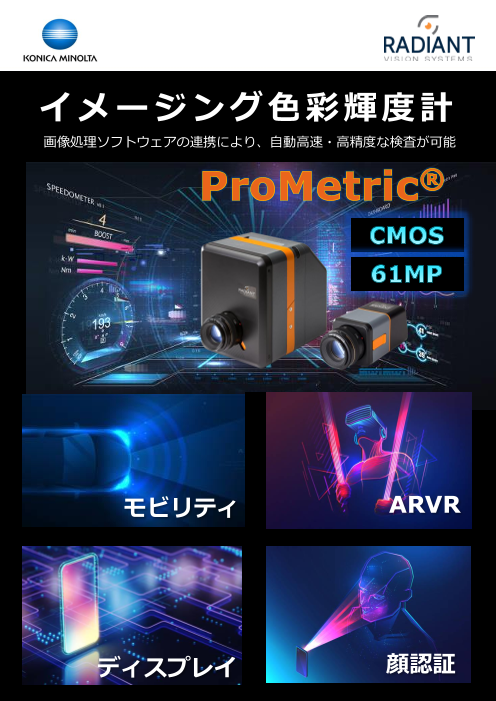

イメージング色彩輝度計 画像処理ソフトウェアの連携により、自動高速・高精度な検査が可能 ProMetric® CMOS 61MP モビリティ ARVR ディスプレイ 顔認証

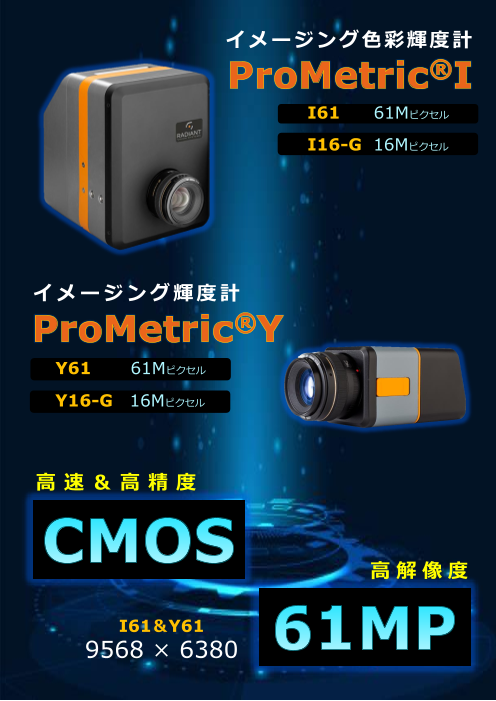

イメージング色彩輝度計 ProMetric®I I61 61Mピクセル I16-G 16Mピクセル イメージング輝度計 ProMetric®Y Y61 61Mピクセル Y16-G 16Mピクセル 高 速 ＆ 高 精 度 CMOS 高解像度 I61＆Y61 9568 × 6380 61MP

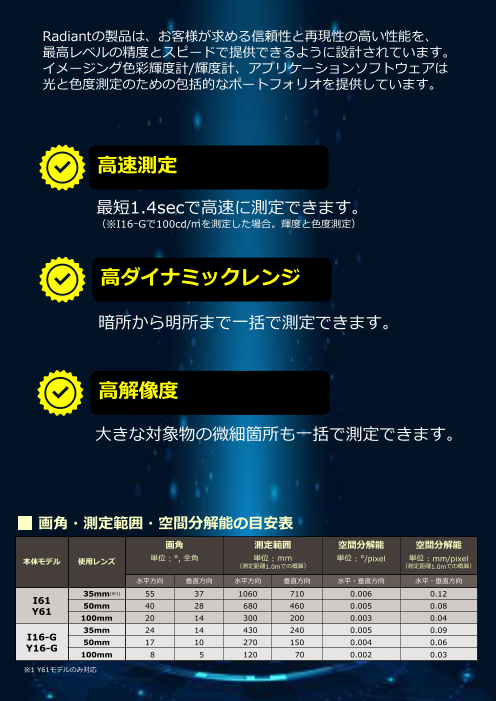

Radiantの製品は、お客様が求める信頼性と再現性の高い性能を、 最高レベルの精度とスピードで提供できるように設計されています。 イメージング色彩輝度計/輝度計、アプリケーションソフトウェアは 光と色度測定のための包括的なポートフォリオを提供しています。 高速測定 最短1.4secで高速に測定できます。 （※I16ｰGで100cd/㎡を測定した場合。輝度と色度測定） 高ダイナミックレンジ 暗所から明所まで一括で測定できます。 高解像度 大きな対象物の微細箇所も一括で測定できます。 画角・測定範囲・空間分解能の目安表 画角 測定範囲 空間分解能 空間分解能 本体モデル 使用レンズ 単位 : °, 全角 単位 : ｍｍ 単位 : °/pixel 単位 : mm/pixel （測定距離1.0mでの概算） （測定距離1.0mでの概算） 水平方向 垂直方向 水平方向 垂直方向 水平・垂直方向 水平・垂直方向 35mm(※1) 55 37 1060 710 0.006 0.12 I61 50mm 40 28 680 460 0.005 0.08 Y61 100mm 20 14 300 200 0.003 0.04 35mm 24 14 430 240 0.005 0.09 I16-G 50mm 17 10 270 150 0.004 0.06 Y16-G 100mm 8 5 120 70 0.002 0.03 ※1 Y61モデルのみ対応

「ProMetric®イメージング色彩輝度計/輝度計」と「各種レンズ」および「豊富な ソフトウェア」の組合せにより、様々な測定対象物の評価を実現します。 ProMetric® レンズ ソフトウェア 測定アプリケーション例 ディスプレイ ■ムラ評価 ディスプレイの微細な輝度/色度ムラ 分布やマイクロLED/OLEDなどの自 発光デバイスのムラが画素レベルで 評価ができます。 ■ぎらつき評価 イメージング輝度計で輝度分布測定し、TrueTest を用いて 下記の処理を実施します。 ❶ フィルタリングで、ぎらつきパターンのみを抽出 ❷「ぎらつきパターン（輝度分布）の標準偏差」÷「平均輝度」 ＝「ぎらつきコントラスト（％）」で判断 （数値が小さいほど ぎらつき が少ない） ■視野角特性 ワンショット数秒で±70度の視野 角特性評価が可能なため測定時間 を短縮できます。

モビリティ ■POI機能 ソフトウェア上で評価領域をPCマウスを利用 して一括選択することが可能なので閾値を設定 すれば、自動的にそれぞれの文字、アイコンの 評価領域を検出することができます。 ISO17025対応 （製品制約あり） 自動車メーカー様とのお取引 に有効です。 ■HUD評価（SAE規格準拠） 「SAE J1757-2」に準拠したヘッドアップディスプレイの光学評価 システムです。 この規格はドライバー視点から見たHUD虚像の視認性の確認方法を 定義され、イメージング輝度計と当該検査用途に開発した専用ソフ トウェアを組み合わせることにより、本規格に準拠した評価が可能 です。 ARVR ■XRデバイス評価 人の目をシミュレートした独自設計のレンズと、デバイス特性評価のための専用ソフトウェアにより、 輝度、色度、均一性、ライン欠陥、ピクセル欠陥、対比、ムラ（傷）テストに加え、 AR/VR ディスプ レイ分析用の特殊なテストが可能です。 ラインペアまたは斜めエッジコントラスト（ISO 12233に基づくMTF測定用）画像の歪み（歪みの特 性評価）、焦点の均一性、画像のゴースト、x,y 位置は度 (°) の評価もできます。

ProMetric®I/Yシリーズ 仕様表 型式 ProMetric® ProMetric® ProMetric® ProMetric® I61 Y61 I16-G Y16-G センサー解像度（pixel) 9568 × 6380 5312 × 3032 センサー有効画素数 61.0 (Mega pixel) 16.1 (Mega pixel) センサータイプ CMOS システムダイナックレンジ 76dB（1×1ビニング） 70dB（1×1ビニング） （単体露光、pixelあたり） 0.0005 cd/㎡ 検出限界 0.0005 cd/㎡ 検出限界 0.0005 cd/㎡ 検出限界 0.0005 cd/㎡ 検出限界 輝度（最小値）※1 0.0010 cd/㎡ ＠ SN比＝60 0.0010 cd/㎡ ＠ SN比＝60 0.002 cd/㎡ ＠ SN比＝60 0.0010 cd/㎡ ＠ SN比＝60 0.0015 cd/㎡ ＠ SN比＝100 0.0015 cd/㎡ ＠ SN比＝100 0.003 cd/㎡ ＠ SN比＝100 0.0015 cd/㎡ ＠ SN比＝100 輝度（最大値） 1010 cd/㎡ オプションNDフィルター使用 照度 ±3％ 照度 ±3％ 照度 ±3％ 照度 ±3％ システム精度 ※2 輝度（Y） ±3％ 輝度（Y）±3％ 輝度（Y） ±3％ 輝度（Y）±3％ 色度（x,y）±0.003 色度（x,y）±0.003 照度 ±0.02％ 照度 ±0.02％ 照度 ±0.03％、 照度 ±0.03％、 短時間繰返し性 ※1 輝度（Y） ±0.02％ 輝度（Y）±0.02％ 輝度（Y） ±0.03％ 輝度（Y）±0.03％ 色度（x,y）±0.00005 色度（x,y）±0.00005 レンズタイプ 電子制御によるフォーカスと絞り 24mm 33°×19° 35mm 55°×37° 35ｍｍ 24°×14° 35ｍｍ 24°×14° 視野角 50mm 40°×28° （全角、H × V 度） 50mm 40°×28° 50mm 17°×10° 50mm 17°×10° 100ｍｍ マクロ 20°×14° 100ｍｍ マクロ 20°×14° 100ｍｍ マクロ 8°×5° 100ｍｍ マクロ 8°×5° 200mm 11°×7° 200mm 11°×7° 0.6 秒（輝度） 0.5 秒（輝度） 最短測定時間 ※3 0.7 秒 0.5 秒 1.8 秒（色度） 1.4 秒（色度） 右記加えて、 輝度、放射輝度、照度、 右記に加えて、 輝度、放射輝度、照度、 測定機能 CIE色度、相対色温度 照射照度、光度、 CIE色度、相対色温度 照射照度、光度、 （CCT）、主波長 放射強度 （CCT）、主波長 放射強度 右記に加えて、 cd/㎡、W/sr/㎡、lux、 右記に加えて、 cd/㎡、W/sr/㎡、lux、 単位 CIE (x, y) and (u’, v’), lux-s、W/㎡、W-s/㎡、 CIE (x, y) and (u’, v’), lux-s、W/㎡、W-s/㎡、 Kelvin (CCT) candela、W/sr Kelvin (CCT) candela、W/sr 通信インターフェイス 10 GigE Ethernet 1000 電源 AC入力 140W 外部ACアダプター 60W AC入力 60W 外部ACアダプター 60W 外形寸法（H×W×D,mm） 238 × 181 × 230 86 × 86 × 170 238 × 181 × 230 86 × 86 × 170 重量 4.6 kg 1.2 kg 4.6 kg 1.1 kg 使用温度範囲 5 - 35℃ 使用湿度範囲 20 – 70％ 結露しないこと ※1 仮想検出器サイズ100 x 100 pixelに基づく ※2 A光源または特定スペクトルでのユーザー校正 仮想検出器サイズ100 x 100 ピクセル 最小露光時間10msに基づく ※3 100 cd/㎡ の場合 ●ここに記載の内容、仕様および外観は都合により予告なしに変更する場合があります。

測定アプリケーション例 ディスプレイ・モビリティ 多様なアプリケーションの測定に対応する各種レンズ 製品 コノスコープ マイクロスコープ 電子制御レンズ レンズ レンズ （標準オプション） 主なアプリケーション 電子機器、自動車、航空宇宙などのフラッ ディスプレイ（サブ）ピクセルやLEDなど ディスプレイ、バックライト、コンポーネ トパネルディスプレイの角度測定 の極小形状を高解像度（拡大）撮影 ント、光源、表面のフォトグラフィックま たはラジオメトリック解析のための2次元 画像処理 測定対象の例 LCD、OLEDディスプレイ ディスプレイのピクセルとサブピクセル、 ディスプレイ（液晶、LED、OLED、 個々のLED光源 Micro LEDなど）、バックライト付き標 識・パネル、LED・光源、電子デバイス筐 体・カバーガラス 推奨ソフトウェア TrueTest 、TT-Base® 各種ソフトウエア 主な特長 ■可視光線の輝度（オプションで色）を ■5倍・10倍・20倍の対応レンズ ■焦点と絞りの電子制御（ソフトウェア 角度分布データとして測定可能 ■倍率・絞りのカスタマイズも可能 制御） ■最大±70°までの全方位角・放射角を ■微小面の高解像度2次元測定 ■焦点距離：24･35･50･100･200nm 同時に測定 ■ディスプレイのピクセルとピクセル ■2次元測定用の標準レンズ ■ゴニオメトリックシステムより高速な 構造の評価 ■焦点と絞りの設定を変更できる インライン測定 ■個々のLEDの輝度・色度評価 ■装置を回転させずに角度特性データを 取得可能 測定例 輝度、放射輝度、CIE色度座標、コントラ 輝度、放射輝度、CIE色度座標、コントラ 輝度、放射輝度、CIE色度座標、コントラ スト、相関色温度（CCT） スト、ユニフォーミティ（均一性）、ムラ、スト、ユニフォーミティ（均一性）、ムラ 輝度や放射強度の低下量 主な測定単位 輝度（cd/㎡）、色度（xy）（u’v') 輝度（cd/㎡）、色度（xy）（u’v') 輝度（cd/㎡）、色度（xy）（u’v‘） 測定出力例 液晶ディスプレイ視野角 LED バックライト付き計器パネル （測定イメージ） ディスプレイのサブピクセル 液晶ディスプレイ 明所視/放射解析 明所視（可視光線用に設計） 明所視または放射解析 明所視または放射解析 推奨カメラ ユーザーによるレンズ交換可 ユーザーによるレンズ交換可 ユーザーによるレンズ交換可 ProMetric®I61、Y61での使用となります 視野最大化のためProMetric®I61、Y61と 任意ProMetric®イメージングシステムで の使用を推奨 使用

TT-Base®ソフトウェア Radiant Vision Systemsのイメージング色彩輝度計および測色計には、 TT-Base® ソフトウェアが標 準で付属します。 TT-Base® ソフトウェアは、基本的な計測用途で必要となる機器制御、データ取得、 および、画像解析機能を備えます。 • 輝度 • 照度 • 光度（壁面照度） • 全光束 • 放射照度 • 放射輝度 • 放射強度 • 全放射束 • CIE色度座標（xy、u'v‘) • 相関色温度(CCT) 測定制御および管理機能 TT-Base®のデータ表示および画像解析機能 ・露光時間、画素数設定など、カメラ操作のパラメータ設定 ・ビットマップレビュー ・キャリブレーションデータベースの管理・活用 ・2Dおよび3D等高線プロット、断面図、ヒストグラム ・2つの測定データ間の四則演算処理 ・CIE色度図 ・測定データのエクスポート（標準的なIESファイル形式を含む ・ユーザー定義のポイントオブインタレスト ・【新機能】拡張ディスプレイへのイメージ出力、および連動測定 ・カラー分析 より高度な画像処理と欠陥検出のアプリケーションには、 TrueTest 自動外観検査ソフトウェアがお勧めです。 また。各アプリケーションテストソフトウェアで様々な評価が可能になります。 TrueTest 自動外観検査ソフトウェア 品質検査と欠陥検出 照明部品やディスプレイの品質検査や組み立て部品の表面の欠陥を探す場合、 さまざまな評価基準で製品を検査するために複数のテストを実行する必要が ある場合があります。 TrueTest ソフトウェアは、ProMetric®イメージング 色彩輝度計/輝度計をインライン検査に使用できるようにし以下を提供します。 ・広範囲にわたる所定の検査項目 ・複数の評価項目を最短時間で処理できるように、 「測定」と「解析」の順序を並べ替える最適化アルゴリズム ・必要なレベルの詳細さで得られるPass/Failレポート

ディスプレイ 多様なアプリケーション別のソフトウェア ・モビリティ TrueMURA ディスプレイムラ解析ソフトウェア （TrueTest ソフトウェア用モジュール） • 黒ムラ 【参考】標準のTrueTest • ブロブ解析 ソフトウェアのみで利用可 • バタフライムラ 能となるムラ関連機能: • コーナーライト • 対角線ムラ • カラーエッジムラ • エッジムラ • カラームラ • LEDムラ • 斜め模様ムラ • ラインムラ • 偏光板の変形 • スポットムラ • スポットパターンムラ • TrueMURATest • ランダムムラ TT-AutomotiveDisplay 車載ディスプレイ・テスト ソフトウェア • ANSI輝度 • DFF画像貼り付け解析 • ANSIカラーユニフォミティ • 画像出力 • 自動POI • ラインディフェクト • 黒ムラデフォーカス • MTFラインペア • ブラックムラフリーフォーム • パーティクルディフェクト • ブラックムラグラディエント • パーティクルディフェクトクラスター • ブラックムラグラディエントPWM • 画素欠陥 • チェッカーボードコントラスト • 注目点 • カラーエッジムラ • シーケンシャルコントラスト • カラームラ • 輝き • POIの比較 • 均一性 TT-HUD ヘッドアップディスプレイ・テスト ソフトウェア • ANSI輝度 • 視野角 • ANSIカラーユニフォミティ • ゴースト解析 • 自動POI • 画像出力 • チェッカーボードコントラスト • MTFラインペア • 色度 • パーティクルディフェクト • 注目点比較 • 画素欠陥 • DFF画像張り付き解析 • 注目点 • 対角チェッカーボード解析 • シーケンシャルコントラスト • ディストーション9ポイント • ユニフォーミティ • ディストーションドットグリッド • 仮想画像距離 • ディストーションライングリッド解析 • 反り解析 • アイボックス VIP （Vision Inspection Pack）外観検査用ソフトウェア（TrueTest ソフトウェア用モジュール） • 輝度 (Lv、cd/㎡) • CIE 色度座標 (xy, u'v’) • L*a*b* カラースケール • 相関色温度(CCT) • 支配波長 (nm)

測定アプリケーション例 ARVR 製品 XREレンズ AR/VRレンズ 主なアプリケーション 拡張現実（AR）、複合現実（MR）、仮想現実（VR）ヘッドセット内のニアアイディスプレイの広視野測定 測定対象の例 VRヘッドセット、ウェアラブル機器、ARスマートグラス、ヘッドセット、MRディスプレイ 推奨ソフトウェア TT-ARVR 主な特長 ■広視野での輝度・色度を測定可能 ■広視野での輝度・色度を測定可能 ■レンズ先端より先に瞳位置を設定、測定対象の配置が容易に ■レンズ前面の絞りは人間の目の大きさ（3.6ｍｍ）と ■複数の測定視野ラインナップ 位置を想定 ■電子制御フォーカス ■最大で水平120° × 垂直80° の広視野 (略楕円状) 測定 特殊仕様で120°の円形評価も可能に ■折りたたみ式とストレート型の構成 測定例 輝度、CIE色度座標、コントラスト、ユニフォーミティ（均一性）、ムラ、MTF（ラインペア、スランテッドエッジ）、ディス トーション（歪曲）、フォーカスユニフォーミティ、視野角 主な測定単位 輝度（cd/㎡）、色度（xy）（u’v') 測定出力例 VRディスプレイ VRディスプレイ （測定イメージ） 明所視/放射解析 明所視（可視光線用に設計） 明所視または放射解析 推奨カメラ レンズ取り外し不可 レンズ交換可 ProMetric®I61、Y61での使用となります 視野最大化のためProMetric®I61、Y61との使用を推奨 （※120°円形視野評価は特殊仕様での提供となります） TT-ARVR ディスプレイ・テスト ソフトウェア 拡張現実（AR）および 仮想現実（VR）デバイス のディスプレイ品質を評価するためのアプリケー ション固有のソフトウェア。 標準的なディスプレイ試験のほか、以下のAR/VR品質に関する試験評価に。 • 画像出力 • ANSI輝度 • MTF ラインペア • ANSIカラーユニフォミティ • MTF LSF (線幅関数) • 自動POI • MTF Slant Edge (ISO 12233 に基づく) • チェッカーボードコントラスト • スルーフォーカスMTF※1 • 色度 • パーティクルディフェクト • POI比較 • パターンムラ • ディストーション 9点 • 画素欠陥 • ディストーション ドットグリッド • ポイントオブインタレスト • ディストーション ライングリッド解析 • シーケンシャルコントラスト • 視野角（ディスプレイの実際の視野を水平、垂直、斜めに表示します。） • 均一性 • フォーカスユニフォミティ • 反り解析

測定アプリケーション例 顔認証 製品 NIRI測定システム （近赤外角度特性評価システム） 主なアプリケーション 顔認識、ジェスチャー認識、車載用LiDAR、アイトラッキング、その他の3Dセンシングに使用する装置の角度測定 測定対象の例 直径4ｍｍ未満の850nmまたは940nmで発光するレーザー、LED （※850、940nm以外の波長については、ご相談下さい） 推奨ソフトウェア TT-NIRI 主な特長 ■近赤外線（NIR）光源の出力強度を角度分布データで高精度に測定可能 ■最大±70°までの全方位角･放射角を同時に測定 ■850nmまたは940nmで発光するレーザーまたはLEDの測定 ■ゴニオメトリックシステムより高速なインライン測定 ■装置を回転させずに角度特性データを取得可能 測定例 放射強度、強度、放射束 主な測定単位 強度（Ｗ/sr）、パワー（Ｗ） 測定出力例 近赤外LED角度特性 ドットパターン （測定イメージ） 明所視/放射解析 放射解析（近赤外線用に設計） 推奨カメラ レンズの取り外し不可 イメージング輝度計ProMetricYシリーズと専用レンズのシステム TT-NIRI 近赤外テスト ソフトウェア 近赤外レーザーとLEDを評価 するためのアプリケーション 専用ソフトウェア。 以下のNIR光源測定に特化した試験が可能です。 • トータルフラックス (mWまたはW) • ドットソース解析 • POIトータルパワー • フラッドソース解析 • 最大パワー • ポイントオブインタレスト • 画素立体角 • 画像の書き出し • 傾斜角度

安心のトータルサポート 検討から導入までの流れ ご検討・ご導入時には、下記の流れで弊社担当より支援させて頂きます。お客様の 課題をヒアリング後、最適なソリューションをご提案の上、実機によるデモンスト レーションを経て、ご満足いただける導入および運用支援のトータルサポートをい たします。 アフターサービス Radiant Vision Systems製品をご購入後も安心してご使用いただけるよう、下記 の流れで、修理・校正・点検サービスをお客様にご提供しております。 堺サイトにおいても窓口担当が、海外グループ企業の本製品（ご依頼品）における 確認・診断を実施していますのでご安心ください。 ●ここに記載の内容、仕様および外観は都合により予告なしに変更する場合があります。 お気軽にお問合せ下さい！ センシング事業部 https://sensing.konicaminolta.jp 東京営業所 〒105-0023 東京都港区芝浦1-1-1 TEL.(03)6324-1010 大阪営業所 〒550-0005 大阪市西区西本町2-3-10 TEL.(06)6110-0550 名古屋営業所 〒460-0008 名古屋市中区栄3-1-1 TEL.(052)559-7447
