インライン高速測定が可能なハイパースペクトルカメラ SPECIM FX

ハイパースペクトルカメラ インライン 高速測定！ 堅牢構造＆小型サイズ！ フレキシブルに生産ラインに設置できます！

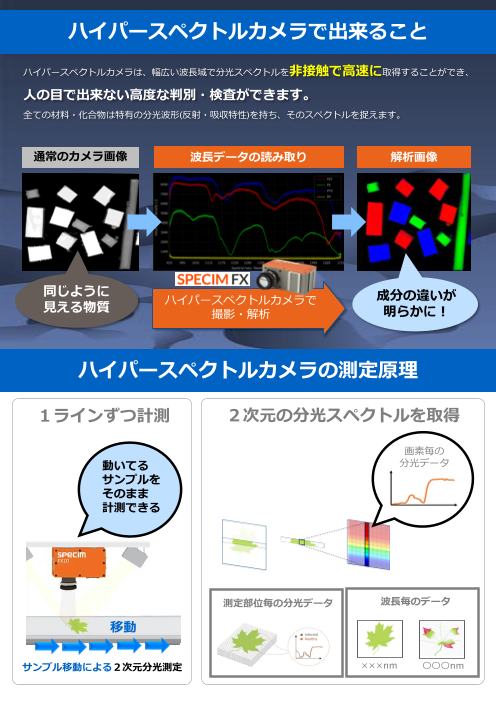

ハイパースペクトルカメラで出来ること ハイパースペクトルカメラは、幅広い波長域で分光スペクトルを非接触で高速に取得 することができ、人の目で出来ない高度な判別・検査ができます。全ての材料・化合 物は特有の分光波形(反射・吸収特性)を持ち、そのスペクトルを捉えます。 通常のカメラ画像 波長データの読み取り 解析画像 ハイパースペクトルカメラで撮影・解析 同じように 成分の違いが 見える物質 明らかに！ 特定波長の光が吸収されるしくみ 光源 センサ 400nm 分子が特定波長の赤外線を 水分の吸収波 400nm 長 吸収し振動する 約950nm (水分子では950nm付近) 水分子 1000nm 1000nm 水分の吸収波長 ⇒その吸収情報がスペクトル 約950nm として検出される ハイパースペクトルカメラの測定原理 １ラインずつ計測 ２次元の分光スペクトルを取得 100バンド以上の情報 取得できるデータ 画素毎の分光データ により1枚の画像を表 現しており、化学組成 や物理的特性の解析、 任意で選択した箇所の 色の計測に利用できる。 分光データ スキャン方向 分光素子 スリットからの光を 垂直方向に分光 波長方向 スリット 100バンド～ 特定波長の分光データ (※FX10の場合) 約3nm間隔の 224チャンネル画像 ×××nm 〇〇〇nm サンプル移動による２次元分光測定

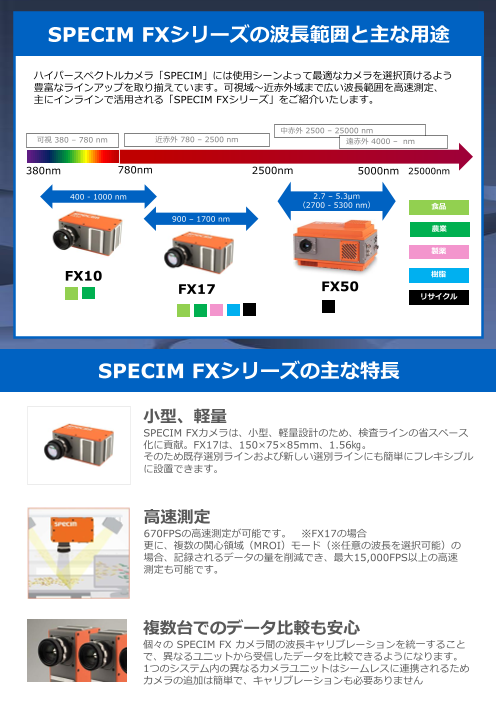

SPECIM FXシリーズの波長範囲と主な用途 ハイパースペクトルカメラ「SPECIM」には使用シーンよって最適なカメラを選択頂 けるよう豊富なラインアップを取り揃えています。用途に合わせて可視域～近赤外、 中赤外、遠赤外域までの広い波長範囲を高速測定できます。 研究用・インライン用の主な「SPECIM FXシリーズ」のラインナップです。 可視 近赤外 中赤外 380 – 780 nm 900 – 2500 nm 3000 – 5000 nm FX10 FX50 400 - 1000 nm 2700 – 5300 nm FX17 900 – 1700 nm SX25 960 – 2500 nm FX10 FX17 SX25 FX50 色計測 水分 樹脂・有機物 黒プラ 無機物・鉱物 膜厚測定 SPECIM FXシリーズの主な特長 複数台でのデータ比較 小型、軽量 高速測定 も安心 FXカメラは、小型、軽量設計のた 670 fpsの高速測定が可能です。 個々の FX カメラ間の波長キャリブ め、検査ラインの省スペース化に貢 ※FX17の場合 レーションを統一することで異なる 献。FX17は、150×75×85mm、 更に、複数の関心領域（MROI） ユニットから受信したデータを比較 1.56 ㎏。 モード（※任意の波長を選択可 できるようになります。 そのため既存選別ラインおよび新し 能）の場合、記録されるデータの 1つのシステム内の異なるカメラユ い選別ラインにも簡単にフレキシブ 量を削減でき、最大15,000 fps以 ニットはシームレスに連携されるた ルに設置できます。 上の高速測定も可能です。 めカメラの追加は簡単で、キャリブ レーションも必要ありません。

ハイパースペクトルカメラのアプリケーション例 プラスチックの識別 通常のカメラ画像 SPECIMカメラによる解析画像 FX17 ■PET ■PP 人の目では同じ白色に見えているが、SPECIMカメラを使用するとPETが赤色、 PPが黄色というように瞬時に識別できる。 ブラックポリマーの識別 通常のカメラ画像 SPECIMカメラによる解析画像 FX50 ■PS ■ABS ■PE 近赤外では困難だった黒色プラスチックも、 中赤外の波長領域を持つFX50ならPSなのかABSなのか、瞬時に識別できる。 反射強度分布の測定 発光デバイス SPECIMカメラによる解析画像 FX10 光源の反射強度分布が確認可能、しかも近赤外（1000nm）まで測定できる。

ハイパースペクトルカメラのアプリケーション例 フィルムの膜厚推定 通常のカメラ画像 SPECIMカメラによる 正反射スペクトル 膜厚分布 FXシリーズ 正反射のスペクトル干渉を取得することで1.5~90μmまでの膜厚を推定。 スポットでなく面での膜厚の分布状況がわかる。 パッケージの評価 通常のカメラ画像 SPECIMカメラによる検査 FX17 ○は、 噛み込み部 パッケージの嚙み込みを検出することでシーリングの性能が評価できる。 印字してあるものも検査可能。 異物検査・成分検査 通常のカメラ画像 異物検査 成分評価 FX17 ■肉＆脂肪 ■プラ ■木片 ■肉 ■脂肪（含有率15％） 人の目ではわからない、プラスチック（青色）・木片（黄色）の異物を検出。 また成分評価もできるため赤色が肉の部分、緑色が脂肪の部分と可視化できる。

ハイパースペクトルカメラのアプリケーション例 油などの汚れの付着状況 通常のカメラ画像 SPECIMカメラ画像 正反射スペクトル FX17 FX50 RGBカメラで撮影した画像では、加工時に付いた油脂の付着状況の見分けは 困難だが、ハイパースペクトルカメラの画像では明確に違いが分かる。 コーティング上の欠陥 通常のカメラ画像 SPECIMカメラ画像 FX17 RGBカメラで撮影した画像では、加工時に付いたコーテイング上のキズの見 分けは困難だが、ハイパースペクトルカメラの画像では明確に違いが分かる。 塗工工程スラリー均一性 測色計や水分計 SPECIMカメラ画像 FX10 FX17 塗工したスラリーのL*a*b*分布からスラリーの状態をリアルタイムに監視できる。

インライン用途 ハイパースペクトルカメラのシステム構成 ハイパースペクトル画像 (～224バンド) カラー画像 (分類結果により色分け) 高速演算処理ユニット GigE Vision スペクトル取得 スペクトル解析 判定 ＆ 表示 産業向けプラットフォーム Specim ONE 選別システムのインラインセンサーとして活用 （ 選別イメージ ） 識別したい材質のスペクトルを 分 類 モ デル として登録 ソフトウエアINSIGHTを用いてオフラインで 分類 モ デ ル を作成 スペクトル解析・分類モデル生成ソフトウエア 照明 解析～モデル 分類モデル作成の 作成 供給 ためのテストデータ 装置 識別条件の 可視化 Datasets 分類モデル 設定 確認 選別 システム 分類モデル をCUBEに転送 インストール PP ハイパースペクトルカメラとCUBEを用いてリアルタイムで画像を取得し識別 PE 高速演算処理ユニット リアルタイム 分類 NG OK 分類モデル 出力 画像補正 による処理 プロトコル 分類結果の出力 ストリーミング 選別システム や マシンコントローラー（PLC）など どれがPPなのかPEなのか瞬時にわかる！ R&D評価用途に最適なスキャナー LabScanner 40x20 ハロゲン照明x2 サンプル台サイズ 400×200 mm 付属 スキャニング速度 0.1 mm/s ～ 99 mm/s

SPECIM FXシリーズ 主な仕様 産業用および実験室用に設計されています。ラインスキャンモードで動作します。 FX10 FX17 SX25 FX50 測定波長範囲 400 – 1000 nm 900 – 1700 nm 960 – 2500 nm 2700 – 5300 nm 画素数/ライン 1024 pixels 640 pixels 640 pixels 640 pixels 半値幅 5.5 nm（平均） 8 nm （平均） ８ nm 35 nm （平均） フレームレート （full range） 327 FPS 670 FPS 162 FPS 377 FPS 波長バンド数 224 bands 224 bands 392 bands 154 bands 測定波長間隔 約 2.7 nm 約 3.5 nm 約 4 nm 約 16.9 nm 大きさ 150×85×71 mm 150×75×85 mm 280×202×150 mm 280×202×169 mm 本体質量 1.3 kg 1.56 kg 5.3 kg 7 kg 使用温湿度範囲 温度: 5~40℃、相対湿度: ~95%、結露しないこと 保管温湿度範囲 湿度: -20~50℃、相対湿度: ~95%、結露しないこと Specimが選ばれる理由 豊富なラインナップ インライン対応 サポート体制 ■幅広い波長帯域に対応 ■小型・軽量・高FPS ■安心の国内サポート ■ソフトウエアも充実 ■産業向けプラットフォーム ■充実のコミュニティサイト ■選べるレンズオプション ■セミナー開催 （WEBオンラインセミナー定期開催中） ●このチラシに記載の内容、仕様および外観は都合により予告なしに変更する場合があります。 お気軽にお問合せ下さい！
