高精度デジタル測長機 ライトマチック VL-50-B/50S-B

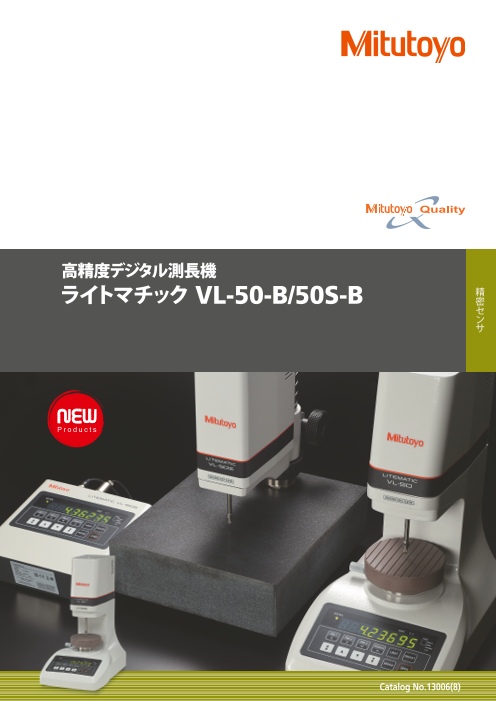

高精度デジタル測長機 ライトマチック VL-50-B/50S-B 精 密 セ ン サ Catalog No.13006(8)

SPECIFICATIONS 仕 様 柔らかい コードNo. 318-221-10 318-222-10 318-223-10 318-226-10 318-227-10 318-228-10 低測定力0.01 N 符号 VL-50-B VL-50-15-B VL-50-100-B VL-50S-B VL-50S-15-B VL-50S-100-B 測定範囲 0 ～ 50 mm 最小表示量（切換可能） 0.01/0.1/1.0 µm 表示部 文字高さ14 mm/8 桁（符号を除く） 検出方式 反射形リニアエンコーダ やさしく触れて測る 傷つき 要求精度 ストローク 51.5 mm（標準測定子使用時） 指示精度（20℃）※2 （0.5＋L /100）µm　L ＝任意測定長（mm） やすい が高い 精度保証温度※3 20±1 ℃ 繰返し精度※2 σ＝ 0.05 µm 測定力※（1 バランス方式） 0.01 N 0.15 N 1 N 0.01 N 0.15 N 1 N 測定時 送り速度 約2 mm/s、4 mm/（s パラメータによる切換） 早送り 約8 mm/s 高精度デジタル測長機 標準測定子 超硬球ø3 mm（取付けねじ部：Ｍ2.5（p=0.45）×5） 標準測定子 No.901312 ライトマチック 測定テーブル ø100（ セラミック製、溝付、取外し可能） ̶ VL-50-B/50S-B 入力 フットスイッチ入力（オプションのフットスイッチ使用時） インタフェース デジマチック/RS-232C（パラメータによる切換式）、I/O 電源 定格 AC100～240 V、50Hz/60Hz 測定力の影響を受けやすいワークの厚さ・高さ測定に最適 消費電力 最大18 W（DC 12V, 1.5A） 質量 （NET）16 kg （NET）5 kg ●測定力 0.01 Nにより、変形しやすいワークや高精度部品の測定に最適です。 標準付属品 ・ACアダプタ：No.357651 ・電源コード：No.02ZAA000 ・アースリード：No.09CAA985 ・六角棒スパナ（No.A732-004：測定子交換用、No.A732-003：固定金具取外し用） ●0.01 Nでは測定結果が安定しにくいワークに対しては 0.15 N、1 Nタイプ（いずれも工場オプション）もあります。 標準価格 647,000円 670,000円 694,000円 611,000円 635,000円 659,000円 ※1：0.15 N, 1 Nタイプは工場オプションです。 ●測定子はモータで駆動し、ワーク接触時に停止。その後は一定の測定力で最大値・最小値・振れ値の測定も可能です。 ※2：標準測定子によるノーマル測定時（スムージング＝16回の平均表示　設定時） ※3：温度変化がゆるやかであること。温風および冷風が直接当たらないこと。 ● 最小表示量0.01 µｍの高分解能、50 mmの広い測定範囲。 注）：約10万回（目安）の使用でモータ交換等が必要となる場合があります。インラインのように使用頻度が高い場合は注意してください。 ● スピンドルに低膨張材、測定テーブルにセラミックス（VL-50-B）を使用しているので、温度による変形が少なくなります。 DIMENSIONS 外観寸法図 単位：mm VL-50-B 103.2 VL-50S-B 85 150 測長部 ケーブル長=2 m ø32 測定子 56 測定子 VL-50-B セパレートタイプ　 測定表示部 80.2 VL-50S-B 測定テーブル用 測定表示部 測定テーブル 測長部と表示部がセパレートになっており、 ø100 29 80 14.8 クランプネジ 操作スイッチ部 お客様の測定装置等へ組込むことができます。 専用スタンドも用意しています。 ※写真のスタンド（No.957460）は別売です。 (11 ) 4×M4 深さ10 202 300 （スタンド取り付け寸法） 186.4 50.2 OPTIONS オプション ø50 ライトマチック コードNo. 品　名 標準価格 ヘッド 937179T フットスイッチ 5,320円 支柱 957460 専用スタンド（VL-50S-B専用） 238,000円 六角穴付き止めねじ 157 02ADB440 I/Oコネクタ（カバー付き）（外部コントロール用） 2,180円 ブラケット 80 48 02ADD950 RS-LINK/デジマチック接続ケーブル（0.5 m） 7,260円 936937 RS-LINK/デジマチック接続ケーブル（1 m） 3,600円 ベース 送りねじ クランプ A 965014 RS-LINK/デジマチック接続ケーブル（2 m） 5,040円 ねじ PPLICATIONS アプリケーション 02AZE375 VL用ウェイトパーツ （VL-50-100-B、VL-50S-100-Bには使用できません） 22,100円 300 高機能フィルム 不織布 レンズ、光学部品 ゴム、プラスチック部品 264-505 デジマチックミニプロセッサ DP-1VA LOGGER 46,000円 I/Oコネクタ用適合プラグ（市販品） 専用スタンド No.957460 測定ワークが反ったりして正確な 不織布の厚さ測定を行う場合は、 測定ワークに傷ができやすい素材 測定ワークが柔らかく、測定子が 10136-3000PE（ 3Ｍ：プラグ） 測定ができない場合は、測定力が 規格に合わせた仕様への変更も では、測定力が小さいタイプを 沈み込む恐れがある場合は、超 10336-52AO-008（ 3M：カバー） ̶ 大きいタイプやウェイトの追加も 可能です。（特注対応になります お勧めします。 硬球面測定子などへの交換も有効 DX40M-36P（ ヒロセ：プラグ） 有効な手段です。 ので、弊社までご相談ください。） な手段です。 DX30M-36-CV（ ヒロセ：カバー） ▶フィルム ▶医療用不織布 ▶青板ガラス ▶プラスチック 推奨替測定子 ▶フレキシブル基板 ▶産業用不織布 ▶レンズ ▶ゴム ウェイトA ▶各種シート ▶コンタクトレンズ ▶キーシート コードNo. 替測定子（測定力） 標準価格 ウェイトB 101118 シェル測定子（測定力：約0.02 N） 1,490円 ウェイトC 21AZB752 超硬球面測定子ø7.5（測定力：約0.03 N） 29,600円 継足しロッド 21AZB753 超硬球面測定子ø10.5（測定力：約0.06 N） 33,800円 120066 超硬ニードル測定子ø0.45（測定力：約0.01 N） 9,740円 VL用ウェイトパーツ No.02AZE375 注） 測定面がフラット形状の測定子をご使用され、測定面と基準面との平行度の調整をご希望の場合、 特注での対応になります。（一体型のみ可。セパレート型はできません） 18 1 リセプタクル 10236-52A2 当社製品名・ブランド名には、日本（その他の国）におけるMitutoyo Co.の（登録）商標であるものが （3M）相当 含まれます。また、カタログ内の他製品、他社、ブランド名は、それらに関する説明の便宜上記載して 36 19 いるものであり、各社の登録商標である可能性があります。 I/Oコネクタ用適合プラグ No.02ADB440（カバー付き） 1 2 約128 380.2 82 170 12.5 15 80 270 56 365 250 56 172
