焦点距離可変レンズ　TAGLENS™

焦点距離可変レンズ 光 学 機 TAGLENS™ 器 Catalog No.14025(6)

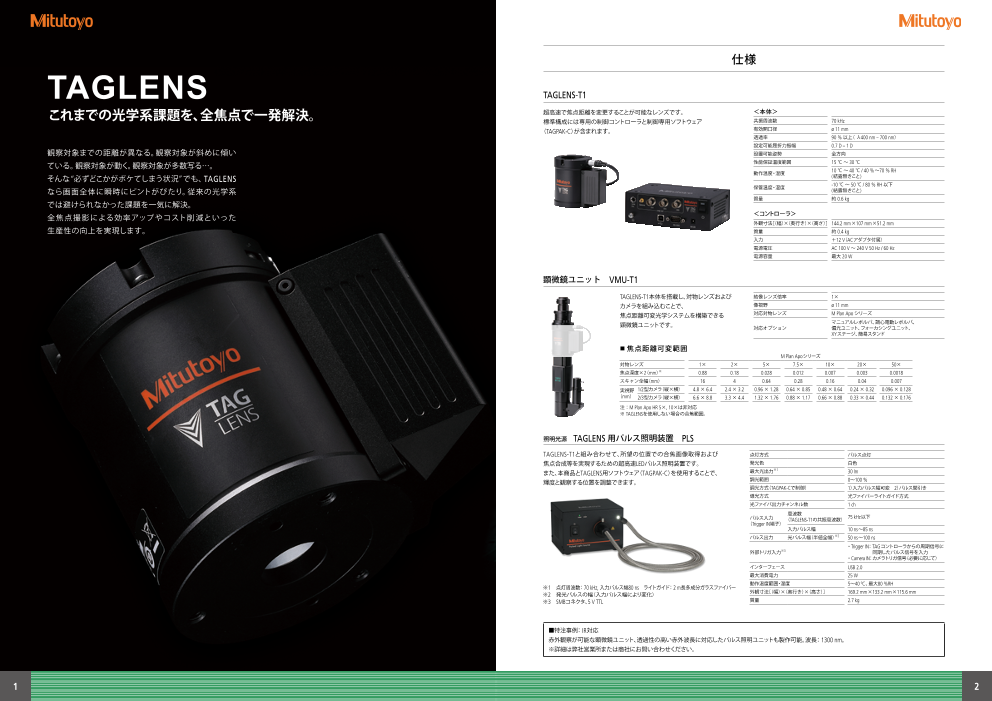

仕様 TAGLENS TAGLENS-T1 これまでの光学系課題を、全焦点で一発解決。 超高速で焦点距離を変更することが可能なレンズです。 ＜本体＞ 標準構成には専用の制御コントローラと制御専用ソフトウェア 共振周波数 70 kHz （TAGPAK-C）が含まれます。 有効開口径 ø 11 mm 透過率 90 % 以上（ λ400 nm – 700 nm） 設定可能屈折力振幅 0.7 D – 1 D 観察対象までの距離が異なる。観察対象が斜めに傾い 設置可能姿勢 全方向 ている。観察対象が動く。観察対象が多数写る…。 性能保証温度範囲 15 ℃ ～ 30 ℃ 動作温度・湿度 10 ℃ ～ 40 ℃ / 40 %～70 % RH そんな“必ずどこかがボケてしまう状況”でも、TAGLENS (結露無きこと) 保管温度・湿度 -10 ℃ ～ 50 ℃ / 80 % RH 以下 なら画面全体に瞬時にピントがぴたり。従来の光学系 (結露無きこと) 質量 約 0.6 kg では避けられなかった課題を一気に解決。 全焦点撮影による効率アップやコスト削減といった ＜コントローラ＞ 外観寸法［（幅）×（奥行き）×（高さ）］ 144.2 mm×107 mm×51.2 mm 生産性の向上を実現します。 質量 約 0.4 kg 入力 ＋12 V（ACアダプタ付属） 電源電圧 AC 100 V ～ 240 V 50 Hz / 60 Hz 電源容量 最大 20 W 顕微鏡ユニット　VMU-T1 TAGLENS-T1本体を搭載し、対物レンズおよび 結像レンズ倍率 1× カメラを組み込むことで、 像視野 ø 11 mm 焦点距離可変光学システムを構築できる 対応対物レンズ M Plan Apo シリーズ 顕微鏡ユニットです。 マニュアルレボルバ、調心電動レボルバ、 対応オプション 偏光ユニット、フォーカシングユニット、 XYステージ、簡易スタンド ■ 焦点距離可変範囲 M Plan Apoシリーズ 対物レンズ 1× 2× 5× 7.5× 10× 20× 50× 焦点深度×2（mm）※ 0.88 0.18 0.028 0.012 0.007 0.003 0.0018 スキャン全幅（mm） 16 4 0.64 0.28 0.16 0.04 0.007 実視野 1/2型カメラ（縦×横） 4.8 × 6.4 2.4 × 3.2 0.96 × 1.28 0.64 × 0.85 0.48 × 0.64 0.24 × 0.32 0.096 × 0.128 （mm） 2/3型カメラ（縦×横） 6.6 × 8.8 3.3 × 4.4 1.32 × 1.76 0.88 × 1.17 0.66 × 0.88 0.33 × 0.44 0.132 × 0.176 注 ： M Plan Apo HR 5×, 10×は非対応 ※ TAGLENSを使用しない場合の合焦範囲。 照明光源 TAGLENS用パルス照明装置　PLS TAGLENS-T1と組み合わせて、所望の位置での合焦画像取得および 点灯方式 パルス点灯 焦点合成等を実現するための超高速LEDパルス照明装置です。 発光色 白色 また、本商品とTAGLENS用ソフトウェア（TAGPAK-C）を使用することで、 最大光出力※1 30 lm 輝度と観察する位置を調整できます。 調光範囲 0～100 % 調光方式（TAGPAK-Cで制御） 1）入力パルス幅可変　2）パルス間引き 導光方式 光ファイバーライトガイド方式 光ファイバ出力チャンネル数 1 ch 周波数 パルス入力 （TAGLENS-T1の共振周波数） 75 kHz以下 （Trigger IN端子） 入力パルス幅 10 ns～85 ns パルス出力 光パルス幅（半値全幅）※2 50 ns～100 ns ・Trigger IN： TAGコントローラからの周期信号に 外部トリガ入力※3 同期したパルス信号を入力 ・Camera IN： カメラトリガ信号（必要に応じて） インターフェース USB 2.0 最大消費電力 25 W 動作温度範囲・湿度 5～40 ºC、最大80 %RH ※1　点灯周波数： 70 kHz, 入力パルス幅80 ns　ライトガイド： 2 m長多成分ガラスファイバー ※2　発光パルスの幅（入力パルス幅により変化） 外観寸法［（幅）×（奥行き）×（高さ）］ 169.2 mm×133.2 mm×115.6 mm ※3　SMBコネクタ、5 V TTL 質量 2.7 kg ■特注事例： IR対応 赤外観察が可能な顕微鏡ユニット、透過性の高い赤外波長に対応したパルス照明ユニットも製作可能。波長： 1300 nm。 ※詳細は弊社営業所または商社にお問い合わせください。 1 2

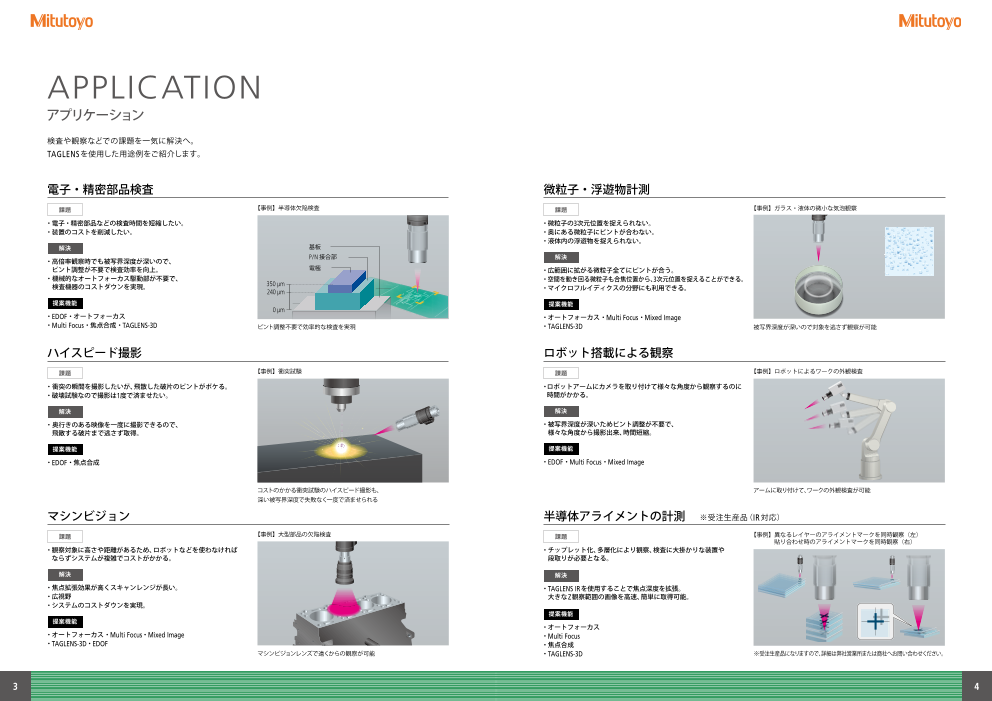

APPLICATION アプリケーション 検査や観察などでの課題を一気に解決へ。 TAGLENSを使用した用途例をご紹介します。 電子・精密部品検査 微粒子・浮遊物計測 課題 【事例】半導体欠陥検査 課題 【事例】ガラス・液体の微小な気泡観察 ・電子・精密部品などの検査時間を短縮したい。 ・微粒子の3次元位置を捉えられない。 ・装置のコストを削減したい。 ・奥にある微粒子にピントが合わない。 ・液体内の浮遊物を捉えられない。 解決 基板 P/N接合部 解決 ・ 高倍率観察時でも被写界深度が深いので、 ピント調整が不要で検査効率を向上。 電極 ・広範囲に拡がる微粒子全てにピントが合う。 ・ 機械的なオートフォーカス駆動部が不要で、 ・ 空間を動き回る微粒子も合焦位置から、3次元位置を捉えることができる。 検査機器のコストダウンを実現。 350 µm 240 µm ・ マイクロフルイディクスの分野にも利用できる。 提案機能 提案機能 0 µm ・EDOF ・オートフォーカス ・ オートフォーカス ・Multi Focus ・Mixed Image ・Multi Focus ・焦点合成 ・TAGLENS-3D ピント調整不要で効率的な検査を実現 ・TAGLENS-3D 被写界深度が深いので対象を逃さず観察が可能 ハイスピード撮影 ロボット搭載による観察 課題 【事例】衝突試験 課題 【事例】ロボットによるワークの外観検査 ・ 衝突の瞬間を撮影したいが、飛散した破片のピントがボケる。 ・ ロボットアームにカメラを取り付けて様々な角度から観察するのに ・破壊試験なので撮影は1度で済ませたい。 時間がかかる。 解決 解決 ・ 奥行きのある映像を一度に撮影できるので、 ・ 被写界深度が深いためピント調整が不要で、 飛散する破片まで逃さず取得。 様々な角度から撮影出来、時間短縮。 提案機能 提案機能 ・EDOF ・焦点合成 ・EDOF ・Multi Focus ・Mixed Image コストのかかる衝突試験のハイスピード撮影も、 アームに取り付けて、ワークの外観検査が可能 深い被写界深度で失敗なく一度で済ませられる マシンビジョン 半導体アライメントの計測 ※受注生産品（IR対応） 課題 【事例】大型部品の欠陥検査 課題 【事例】 異なるレイヤーのアライメントマークを同時観察（左） 貼り合わせ時のアライメントマークを同時観察（右） ・ 観察対象に高さや距離があるため、ロボットなどを使わなければ ・ チップレット化、多層化により観察、検査に大掛かりな装置や ならずシステムが複雑でコストがかかる。 段取りが必要となる。 解決 解決 ・焦点拡張効果が高くスキャンレンジが長い。 ・ TAGLENS IRを使用することで焦点深度を拡張。 ・広視野 大きなZ観察範囲の画像を高速、簡単に取得可能。 ・システムのコストダウンを実現。 提案機能 提案機能 ・オートフォーカス ・オートフォーカス ・Multi Focus・Mixed Image ・Multi Focus ・TAGLENS-3D・EDOF ・焦点合成 マシンビジョンレンズで遠くからの観察が可能 ・TAGLENS-3D ※ 受注生産品になりますので、詳細は弊社営業所または商社へお問い合わせください。 3 4

ABILITY 機能 ピントがボケない特長を持つ画期的な 超高速焦点距離可変レンズ『TAGLENS』が、 今までにない「最高の観察」と「測定効率」を実現します。 広い合焦範囲を持つ TAGLENSで生産性を向上 EDOF カメラの上下移動なしに合焦範囲を変更可能 これまでは、高さや深さの異なる観察対象に対して、カメラ 従来 TAGLENS使用時 を上下に移動（Z軸の駆動）させて複数の撮影を行っていま 機能一覧 した。これに対してTAGLENSを使用すれば、高さ（深さ）の 異なる複数の観察対象にも同時にピントが合った撮影が EDOF 3ch Mixed Image Multi Focus 焦点合成 TAGLENS-3D 可能となります。 しかも、撮影画像はリアルタイム表示です。 複数合焦面を 複数合焦面を 全焦点 全焦点 機能 任意 面で 3D表示 画像生成 断面観察 1フレーム内で 個別画 画像生成 高さマップ生成 同時観察 同時観察 照明装置 連続照明 パルス照明 パルス照明 パルス照明 パルス照明 パルス照明 画質 △ ◎ ○ ◎ ◎ ー ○ ○ ○ スループット PC処理による ◎ ◎ △ 分割数による 合成枚数による 後処理可能 Multi Focus 高さ出力 ー ー ー ー ー ○ 任意の高さの画像を最大 20断面同時に取得 ・ 拡張された被写界深度の観察範囲内において、 機械駆動なしに異なるZ位置の画像を瞬時に取得 メカニカルな駆動機構なしで指定した任意の Z位置の 合焦画像が取得できます。 ・任意 Z位置の合焦画像は、複数個所を取得できます。 5 6

TAGLENS-3D / Zアジャスト 焦点合成 高さ方向の機械的動作をせずに３D形状を取得 複数断面の画像から全焦点画像を生成 ・ 専 用のチャートを使用したZアジャストと理論値を使用したノミナルZアジャストが選択可能。 ・ 焦 点位置を変更しながら取得した画像（イメージスタック）から、コントラストピーク位置を抽出し合成。 ・ Zアジャスト／ノミナルZアジャストで取得された高さ情報を使用してTAGLENS-3Dを行う事で、点群データを生成することが可能。 ・ イ メージスタックの取得後、他社製焦点合成ソフトウェアへの出力も可能。 ※ZアジャストはVMU-T1との組合わせ時のみ使用可能です。 ※画像の取り込みファイル形式は各社仕様による ※3D形状データ表示・解析ソフトはお客様にてご準備ください。 Target work　段差 1mm 500 µm Base GB 複数の異なるZ位置による2D合成画像 （全焦点画像）及び、3Dイメージ Zアジャスト用専用チャート 全焦点画像 画像合成範囲（Zレンジ） 1×～20×対物レンズ以外に、50×、HR50×、SL20×、SL50×も使用可能。 対物レンズ　M Plan Apo 1× 2× 5× 7.5× 10× 20× 焦点深度（DOF）[mm] 0.88 0.18 0.028 0.012 0.007 0.003 TAGLENS未使用時 (±0.44) (±0.09) (±0.014) (±0.006) (±0.0035) (±0.0015) 合成範囲 [mm] 1×用 2×用 5× / 7.5× / 10×用 16 4.0 0.640 0.280 0.160 0.040 TAGLENS使用時 （ 8.2倍 ) （22.2倍） （22.8倍） （23.3倍） （22.8倍） （13.3倍） ）通常対物レンズとの拡張比 (1 更に、市販の3Dビューワソフトを 活用した3Dイメージング オートフォーカス Mixed Image 機械的動作をせずに高速フォーカシング １フレーム内に最大 3断面の画像をミックスして表示 ・ 焦 点位置を変更しながら取得した画像（イメージスタック）から、コントラストピーク位置を判定。 ・ カ メラの最大フレームレートそのままで観察できるため、スループットが早い。 ・ 画 像取得枚数30枚、カメラ露光時間5msの条件でピント位置検出から移動まで10msの高速フォーカシング。 ・ 1フレーム内で複数のパルス照明を露光する為、明るさが必要な観察対象に最適。 ※弊社デモシステムにて 対物レンズ　M Plan Apo 1× 2× 5× 7.5× 10× 20× TAGLENS　ON TAGLENS　OFF 焦点深度（DOF）[mm] 0.88 0.18 0.028 0.012 0.007 0.003 TAGLENS未使用時 (±0.44) (±0.09) (±0.014) (±0.006) (±0.0035) (±0.0015) TAGLENS スキャンレンジ 16 4.0 0.640 0.280 0.160 0.040 [mm] AFレンジ [mm] 使用時 12 3.0 0.500 0.225 0,120 0,025 TAGLENS （ 倍） （ （ （ 常対物レンズとの拡張比 13.6倍） （16.6 17.8倍） （18.8倍） 17.1倍） （8.3倍） ）通 7 8

ソフトウェア 外観寸法図 単位（mm） TAGPAK-C 標準付属ソフトウェア TAGLENS-T1 3-M3深さ6 TAGLENS及びTAGLENS用パルス照明装置（PLS）を制御するための各種パラメータ設定を行うソフトウェアです。 ＜本体＞ P.C.D. 2-ø3H7深さ3 ＜コントローラ＞ 50 以下のモードにおいてパルス出力を行う機能があります。 【Multi Focus、MixedImage、3ch】 21.5 89 30.5 また、オートフォーカス、焦点合成、TAGLENS-3D、Zアジャストの各種機能を使用するためのSDK（ソフトウェア開発キット）を備えていますので、 144.2 141 容易にお使いのシステムに組み込むことが可能です。 3-M4深さ5 120°等配 ※本機能を使用するためのソフトウェアはお客様にてご準備ください。 ※カメラ画像を確認するにはオプションのTAGPAK-Eのビューワ機能を利用するか、使用するカメラに対応したビューワをお客様にてご準備ください。 85 P.C.D 2-ø3H7深さ3 .50 TAGPAK-E オプションソフト ※検査画像のチェックが必要な方向け TAGLENSを組み込んだ光学システムで取得した画像を拡張焦点深度画像（EDOF画像）に変換する機能を持っており、 EDOF画像に関する、各種パラメータの設定・画像の保存・読み込みが行えます。（入出力可能な静止画像ファイルは、BITMAP・TIFF・PNG・JPEG） 3-M4深さ5 120°等配 ※EDOF： Extended Depth of Focus の略 以下のモードにおいてビューワ機能が利用可能です。 VMU-T1 TAGLENS用パルス照明装置　PLS 【EDOF、Multi Focu（s 最大4断面）、MixedImage】 170.3 2 本ソフトウェアはTAGLENS-T1 Eセットに標準付属されます。 103 ※対応可能なカメラインターフェース：USB3Vision、GigEVision 27 27 Cマウント ※Multi Focus機能を使用するためには、カメラトリガーケーブルが別途必要です。 2 71.6 6-M4x0.7深さ8 合焦 （反対側同位置同数） 20.5 ファイバ取付け部 位置 … 106 TAGLENS 時間 エンブレム 12.1 パルス TAGLENS用 点灯 … パルス照明装置 時間 169.2 カメラ 露光 … 時間 カメラ ［ システム構成 ］ A面 A面 A面 A面 A面 ワーク B面 B面 B面 B面 B面 TAGLENS-T1 VMU-T1 フォーカシングユニットA 簡易スタンド XYステージ C面 C面 C面 C面 C面 379-010-1 379-110 378-705 378-730 378-020 D面 D面 D面 D面 D面 USB3 VisionまたはGiGE Visionに準拠したカメラをサポート（Cマウント） 130万画素USBカラーカメラ / カメラ接続ケーブル C531-043 / C177-045 TAGLENS-T1 E-SET※1 379-011-1 対物レンズ M Plan Apo シリーズ 項目 動作環境 OS Windows10 Pro 64bit ■ TAGLENS用オプション ■ 周辺装置オプション マニュアルレボルバ 調心電動レボルバ VMU用レボルバ（調心・同焦） CPU 動作周波数 2.0 GHz 以上 378-707 378-713 378-717 メモリ 8 GB 以上 ※1 ソ フトウェア〈TAGPAK-E〉の標準付属構成セット。 ハードディスク 25 GB 以上 ※2 別 途ライトガイドをご準備ください。 パルス照明 LED照明装置・パルス照明装置には下記ライトガイドがご使用可能です。光学ドライブ DVD-ROMドライブ（ソフトウェアインストール用） TAGLENS用パルス照明装置PLS / ライトガイド※2 　1) 多 成分ガラス 379-200 PC TAGLENS制御用（1台） USB 2.0×1ポート、または RS-232C×1ポート C520-065 2 m パルス照明装置制御用（1台） USB 2.0×1ポート C520-075 5 m 連続照明 通信ポート カメラ制御用 LAN（1000BASE-T）×1ポート（GigE VISIONカメラの場合） C520-076 8 m LED 照明装置 / ライトガイド※2 FS用リングLED照明装置 　2) プ ラスチック 弊社営業所へお問い合わせください。 弊社営業所へお問い合わせください。 USB 3.0×1ポート（USB3 VISIONカメラの場合） C520-077 2 m ドングル USB 2.0×1ポート C520-078 5 m ファイバ照明装置 150W※3 モニタ SXGA（1024×768ピクセル）以上　注 ： 高DPIモニタは非対応 C520-079 8 m 176-316 ・ ライトガイドが長いほど透過率が減少します。 ※ソフトウェア用パソコンはお客様で別途ご用意ください。動作環境は上表をご参照願います。 ・ プラスチックの透過率は多成分ガラスよりも低くなります。 偏光ユニット ※3 これらのユニットに付属のライトガイドをLED照明装置及び ※ TAGPAK-Eは、お客様自身が開発するソフトウェアに組み込んで使用できるように一部の機能をSDK（Software Development Kit; 378-710 パルス照明装置に使用することはできません。 ソフトウェア開発キット）として提供できます。 ※4 TAGLENSチャートセットには平置きベースが付属されます。 透過照明ユニット 378-736 ※TAGPAK-Cのみ使用する場合、カメラの制御はメーカーの提供するカメラドライバをご使用ください。 TAGLENSチャート 1×セット※4 TAGLENSチャート 2×セット※4 TAGLENSチャート 5-10×セット※4 02AVB772 02AVB773 02AVB774 TAGLENSチャート 1× TAGLENSチャート 2× TAGLENSチャート 5-10× 02AVB740 02AVB769 02AVB770 9 10 43.5 74.3 43.5 ø60 ø60 59.8 33 51.2 107 49 94.4 15.5 18 15.5 115.6 133.2 （120） （156.9） 24.5 24.5 ø50 28 ø60 43.5 ø60 27 ø43 3 47
