光学データ処理システム　QM-Data200・画像ユニット

光学データ処理システム QM-Data200・画像ユニット 光 学 機 器 Catalog No.14008(10)

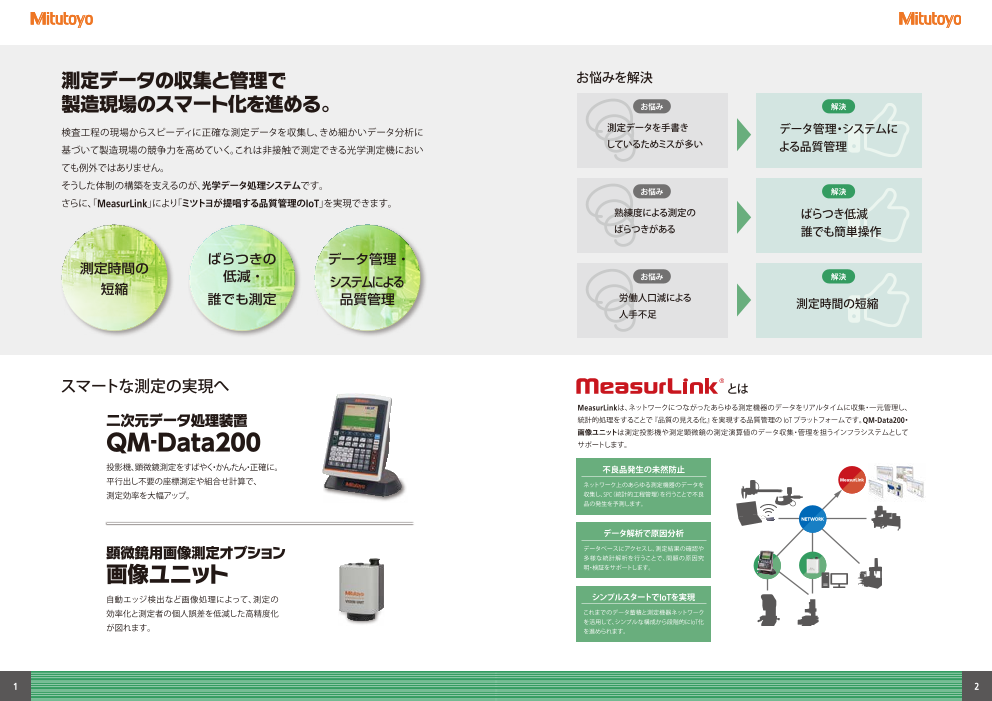

お悩みを解決 お悩み 解決 検査工程の現場からスピーディに正確な測定データを収集し、きめ細かいデータ分析に 測定データを手書き データ管理・システムに 基づいて製造現場の競争力を高めていく。これは非接触で測定できる光学測定機におい しているためミスが多い よる品質管理 ても例外ではありません。 そうした体制の構築を支えるのが、光学データ処理システムです。 お悩み 解決 さらに、「MeasurLink」により「ミツトヨが提唱する品質管理のIoT」を実現できます。 熟練度による測定の ばらつき低減 ばらつきがある 誰でも簡単操作 お悩み 解決 労働人口減による 測定時間の短縮 人手不足 スマートな測定の実現へ とは MeasurLinkは、ネットワークにつながったあらゆる測定機器のデータをリアルタイムに収集・一元管理し、 統計的処理をすることで『品質の見える化』を実現する品質管理の IoTプラットフォームです。QM-Data200・ 画像ユニットは測定投影機や測定顕微鏡の測定演算値のデータ収集・管理を担うインフラシステムとして サポートします。 投影機、顕微鏡測定をすばやく・かんたん・正確に。 不良品発生の未然防止 平行出し不要の座標測定や組合せ計算で、 ネットワーク上のあらゆる測定機器のデータを 測定効率を大幅アップ。 収集し、SPC（統計的工程管理）を行うことで不良 品の発生を予測します。 データ解析で原因分析 データベースにアクセスし、測定結果の確認や 多様な統計解析を行うことで、問題の原因究 明・検証をサポートします。 自動エッジ検出など画像処理によって、測定の シンプルスタートでIoTを実現 効率化と測定者の個人誤差を低減した高精度化 これまでのデータ蓄積と測定機器ネットワーク を活用して、シンプルな構成から段階的にIoT化 が図れます。 を進められます。 1 2

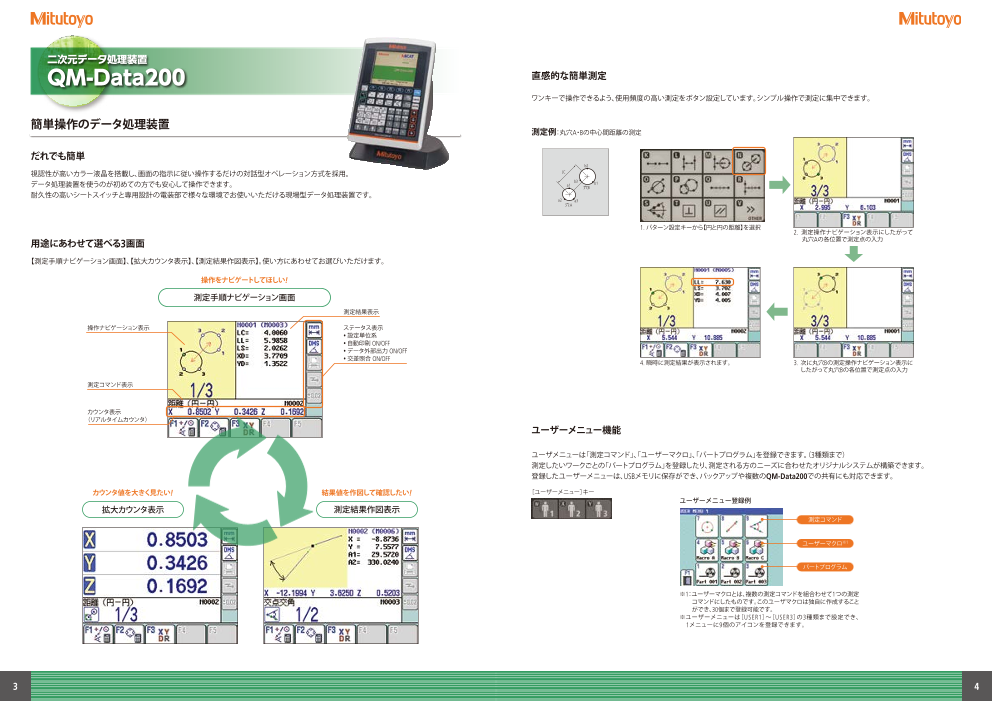

直感的な簡単測定 ワンキーで操作できるよう、使用頻度の高い測定をボタン設定しています。シンプル操作で測定に集中できます。 簡単操作のデータ処理装置 測定例：丸穴A・Bの中心間距離の測定 だれでも簡単 b2 視認性が高いカラー液晶を搭載し、画面の指示に従い操作するだけの対話型オペレーション方式を採用。 LC データ処理装置を使うのが初めての方でも安心して操作できます。 b3 a1 b1 穴B 耐久性の高いシートスイッチと専用設計の電装部で様々な環境でお使いいただける現場型データ処理装置です。 a2 a3 穴A 1. パターン設定キーから【円と円の距離】を選択 2. 測定操作ナビゲーション表示にしたがって 用途にあわせて選べる3画面 丸穴Aの各位置で測定点の入力 【測定手順ナビゲーション画面】、【拡大カウンタ表示】、【測定結果作図表示】。使い方にあわせてお選びいただけます。 操作をナビゲートしてほしい! 測定手順ナビゲーション画面 測定結果表示 操作ナビゲーション表示 ステータス表示 • 設定単位系 • 自動印刷 ON/OFF • データ外部出力 ON/OFF • 交差照合 ON/OFF 4. 瞬時に測定結果が表示されます。 3. 次に丸穴Bの測定操作ナビゲーション表示に したがって丸穴Bの各位置で測定点の入力 測定コマンド表示 カウンタ表示 （リアルタイムカウンタ） ユーザーメニュー機能 ユーザメニューは「測定コマンド」、「ユーザーマクロ」、「パートプログラム」を登録できます。（3種類まで） 測定したいワークごとの「パートプログラム」を登録したり、測定される方のニーズに合わせたオリジナルシステムが構築できます。 登録したユーザーメニューは、USBメモリに保存ができ、バックアップや複数のQM-Data200での共有にも対応できます。 カウンタ値を大きく見たい! 結果値を作図して確認したい! ［ユーザーメニュー］キー ユーザーメニュー登録例 拡大カウンタ表示 測定結果作図表示 測定コマンド ユーザーマクロ※1 パートプログラム ※1：ユーザーマクロとは、複数の測定コマンドを組合わせて1つの測定 コマンドにしたものです。このユーザマクロは独自に作成すること ができ、30個まで登録可能です。　 ※ユーザーメニューは［USER1］～［USER3］の3種類まで設定でき、 1メニューに9個のアイコンを登録できます。 3 4

効率化 システム接続構成 1. RS-232C出力本体 座標値入力形式機能（NP測定） RS-232Cケーブル（2 m） 代表機種 （コードNo.12AAA807） PJ-PLUSシリーズ 測定演算して求めた座標値を1点の入力データとして扱う機能です。例えば角穴のピッチ測定をする場合は、パターン測定【ピッチ測定】キーと PJ-H30シリーズ（オプトアイ内蔵タイプ含む） 座標値入力形式の【角穴中心点】を選択するだけで測定演算ができます。測定結果を呼び出して再計算する必要はなく、基本測定・パターン測 MF/MF-Uシリーズ RS-232Cケーブル 定や座標系設定コマンドと一緒に使用できます。 （コードNo.12AAA807） 2. RS-232C出力付カウンタ 接続ケーブルB （コードNo.12AAD193） 代表機種 KA-12カウンタ 測定例： 座標値入力形式 接続ケーブルC KA-212カウンタ （コードNo.12AAD194） 3つの穴中心を通るピッチ円測定（直径） C1 円C4の直径は？ 直接入力 楕円中心点 2点の中点 角穴中心点 3. カウンタ無し本体（リニヤスケール付ステージ搭載） 1点入力した点を 楕円の中心点を測定点 2点の中点を測定点 角穴の中心点を測定点 そのまま測定点とする。 とする。 とする。 とする。 代表機種 HyperMF/MF-Uシリーズ 円中心点（3点） 長穴中心点 円中心点（4点） 2直線の交点 PV-5110 3点入力した円の中心点 長穴の中心点を測定点 4点入力した円の中心点 2直線の交点を測定点 PH-3515F を測定点とする。 とする。 を測定点とする。 とする。 ※リニヤスケール付載物台搭載機種に限ります。 C2 C3 座標値入力形式表示部 仕様 外観寸法図 ピッチ円（円C4）の直径が 符号 QM-Data200 ●スタンドタイプ（コードNo.264-160-10） 求まる。 スタンドタイプ アームタイプ 196 コード 3 No. 0° 264-160-10 264-161-10 196 30° ピッチ円の測定状態表示部 1. 円C4の【円測定】キーを押す 2.【 座標値入力形式】 表示言語 16ケ国語対応：日/ 英/ ドイツ/ フランス/ イタリア/ スペイン/ ポルトガル/ チェコ/ 　キーを押す 中国（繁体字）/中国（簡体字）/ 韓国/トルコ/ スウェーデン/ ポーランド/ オランダ/ ハンガリー 3. 円中心（4点入力）を選択 4. 4点入力で円C1・C2・C3を測定 測定値の単位 長さ：mm　　角度：度／度分秒（切換） 最小表示量 0.1 µm プログラム機能 測定手順の作成・実行・編集 統計処理 データ数・最大値・最小値・平均値・標準偏差・レンジ・ヒストグラム・ 測定機能別統計（コマンド別統計） 210 260 242 表示部 カラーTFTLCD（LEDバックライト付） 210 260 242 エッジセンサ位置補正 対応（投影機） ●フレキシブルアーム取付タイプ（コードNo.264-161-10） 測定効率を考えたマニュアル操作機能 XYZ：リニヤスケール入力用（最大3軸） 入出力 RS-232C■1：外部PC接続用 FS： フットスイッチ接続用 RS-232C■2：測定機本体カウンタ接続用 PRINTER： 外部プリンタ接続用 OPTOEYE： オプトアイエッジ信号接続用 USB-MEMORY： USB-メモリ接続用（注） 4-7打抜き穴 2-4.45-キ7打リ抜 øき9皿穴モミ測定結果ファイル出力 RS-232C出力（CSV形式・MUX-10形式） 2-4.5キリ ø9皿モミ 測定位置ナビゲーション機能 電源 【特許登録済（出願国：日本）】 AC100～240 V 最大消費電力 17 W（オプションは含みません） 55 70 122 196 外観寸法 約260×242×310 mm 約318×153×275 mm 55 82 ラーン機能※1で記憶させた測定手順（パートプログラム）をくりかえし実行する際に、次の測定入力ポイントまで導いてくれる機能です。 （WxDxH）mm （スタンド部含む） （アーム水平時） 70 122 196 112 82 112 パートプログラムのリピート回数は指定できます。 質量 約2.9 kg 約2.8 kg PJ-PLUSシリーズ PJ-H30シリーズ PJ-PLUSシリーズ 本体背面パネル 適応機種 PV-5110（KA-212カウンタ付の場合） PJ-H30シリーズ PH-3515F（KA-212カウンタ付の場合） オプトアイエッジ信号入力用 PV-5110 RS-232C入力用（パソコン接続） MF/MF-Uシリーズ （オプトアイ PH-3515F M2接続時使用） リニヤスケール入力用 現在の座標値 KA-12/KA-212カウンタ 特別付属品 ACアダプタ、電源コード※、簡単操作ガイド 電源スイッチ 次の測定ポイント ※電源コードは別途必要になります。 注） USBメモリは市販品全てで動作保証いたしません。 下記条件を満たしたもので、サンディスク社製を推奨いたします。 USBメモリ用 ・指紋認証やセキュリティソフト等が付いていないもの ・USB2.0規格のUSBメモリ（USB3.0規格のUSBメモリはサポートしておりません。） プリンタ用 RS-232C入力用 フットスイッチ用 （測定機カウンタ接続） 1. 次の測定入力ポイントを 2. 2つの十字線が重なるように 3. 十字線が重なり、カウンタ 4. 測定機の十字線を、測定 矢印十字線で示します。 （あるいは、カウンタの値が の値がゼロに近づくと、 ポイントに合わせ［LOAD］ ゼロになるように）測定機の 目的の測定ポイント付近 キーを押して、データ入 ステージを操作する。 です。 力します。 ※1 ラーン機能：同じ形状の披検物を複数測定する場合、1回目の測定時に行った一連のキー操作を、測定手順（パートプログラム）として記憶させる機能です。 5 6 64 50 64 36 50 36 275 56 275 310 56 310 50° 50°

コマンドキー説明 本体パネル（ほぼ実物大） 座標系設定 キーメニュー 座標系パターン.1 原点設定 座標系パターン.2 点による軸設定 2点以上の測定点を通る線をX軸と 測定点を原点とするように、座標を 2点の測定点を通る線をX軸とし、 測定点を通るようにX軸座標を回 し、もう一方の1点の測定点を通っ 平行移動する。移動量の直接入力 その中点を原点とする。 転する。（原点は移動しません）回 て直交する線をY軸とする。 もできます。 転角度の直接入力もできます。 座標系パターン.3 線による軸測定 座標系パターン.4 オフセット軸補正 測定点を通る線をX軸とし、他の線 測定した線と平行になるように座 1点目の測定点を原点とし、他の測 測定点が指定位置になるように座 との交点を原点とする。 標系を回転する。 定点を通る線をX軸とする。 標系を回転する。 （原点は移動しません） （原点は移動しません） 座標系保存・呼出し・リセット 座標系の保存・呼出し・リセットを する。 面補正 座標系保存 座標系呼出し 座標系リセット 測定物の設置の傾きによって生じ 現在設定されている座標系情報を 座標系メモリから、座標系データを 現在設定されている座標系をクリア る誤差を軽減します。（Z軸装備の 座標系メモリへ保存します。（メモ 呼出して、測定物座標系に設定し して、電源投入後の初期状態に戻し 測定機で有効使用） リの数は、10個） ます。 ます。 基本要素測定キー 基本要素設定 点 線 円 2点間距離 座標値 X軸との角度、真直度 中心座標値、直径、真円度 距離、座標差、動径差 （多点入力可能、最大100点） （多点入力可能、最大100点） （多点入力可能、最大100点） ※多点処理の場合は平均点を測定 値とします。 楕円 角穴 長穴 交点交角 中心座標値、長軸径、短軸径、 中心座標値、縦長さ、横長さ 中心座標値、縦長さ、横長さ、 交点座標値、交角、補角 ［座標値入力形式］ X軸との角度、偏差 長穴の半径 （多点処理可能、最大100点） パターン設定 ［座標系設定］ ピッチ 線と点の距離 線と円の距離 円と円の距離 2点間距離、座標差、角度、 垂直距離 中心間距離、最長距離、 中心間距離、最長距離、 累積距離、累積角度 最短距離 最短距離、座標差、動径差 線と円の交点 円と円の交点 点と点の中点 線と点の中点 交点座標値 交点座標値 中点座標値 中点座標値 パターン設定 線と円の中線 直角度 平行度 X軸との角度 直角度 平行度 キーメニュー 円と点の距離 円と円の中点 投影点 点と円の接点 中心間距離、最長距離、 中点座標値 線に点を投影した時の座標値 接点座標値 最短距離、座標値 円と円の接線 コーナー円 高さ 面間距離 X軸との角度 コーナー円の直径、半径、 高さ（Z軸方向の段差距離） 面と面（点）の距離 ユーザーメニュー 中心座標値 AI AI測定機能（測定要素自動判別 機能）は入力された測定点デー タから測定要素を自動判別する 機能です。 196 mm 7 8 275 mm

より使いやすいマニュアル測定環境を提供 広視野測定 大型イメージセンサを搭載し、X/Y方向共に従来比で約40% 視野が広くなっていますので測定箇所の周囲も同時に観察でき ます。 システム例 データ処理 + 画像計測で飛躍的な作業性 ※対物レンズML1× + リングLED照明での実画像 ばらつき解消・効率化 画像ユニットを併用することで、エッジをワンクリックするだけの誰でも簡単な測定が可能になります。 また、わずらわしいワークの走り出しや十字線による測定点検出が不要となるため、追加工の寸法などすぐに確認ができます。 デジタルズーム機能 メニューにあるアイコンをクリックするだけで通常の0.4×表示から1×⇒ 2×に表示が拡大されます。細部まで表示して測定ができます。 単位：µm ばらつきを約90%減少 単位：µm 平均測定時間も約70%短縮 12 120 10 µm 105秒 10 100 8 80 6 60 0.4× 1× 2× 4 40 28秒 2 1 µm 20 0 0 自動調光機能（測定顕微鏡 測定顕微鏡 測定顕微鏡 測定顕微鏡 MF/MF-Uシリーズ限定機能）測定顕微鏡 のみ &画像ユニット のみ &画像ユニット 顕微鏡の透過・反射照明の光量をソフトウェアで制御ができるよ 約20 mmの幅を3回測定（連続往復）した測定結果と測定時間 うになります。パートプログラムを作成した時に設定した照明条 測定顕微鏡の場合 件を再現できますので、リピート測定する際に照明を都度調整す Aさん Bさん Cさん るわずらわしさがありません。 最大値（mm） 20.0863 20.0849 20.0811 最大値（mm） 20.0863 照明方法を変えながら測定する被検物の場合でも安定したエッ 最小値（mm） 20.0765 20.0802 20.0758 最小値（mm） 20.0758 ジ検出の再現性が得られ、繰り返し測定の効率が更に上がりま ばらつき（mm） 0.0098 0.0047 0.0053 ばらつき（mm） 0.0105 す。外部照明装置のリングファイバ照明やLEDリング照明装置（い ずれもオプション）を接続した場合でもこの機能を使用できます。 測定時間（秒） 76 150 89 測定時間（秒） 105 ※測定顕微鏡MF/MF-Uシリーズに限る 測定顕微鏡&画像ユニットでの測定 Aさん Bさん Cさん 最大値（mm） 20.0847 20.0853 20.085 最大値（mm） 20.0853 最小値（mm） 20.0846 20.0842 20.0837 最小値（mm） 20.0837 ばらつき（mm） 0.0001 0.0011 0.0013 ばらつき（mm） 0.0016 測定時間（秒） 36 23 25 測定時間（秒） 28 9 10

ソフトウェア 多種多様な測定をQSPAKがサポートします。 個人誤差を軽減し、繰返し精度を向上させる各種ツール 画像ユニット用ソフトウェアQSPAKは、多品種少量の単品物の測定から量産品のスピーディな測定まで様々 ワンクリックツール ●特許出願中（出願国：日本） オートトレースツール な測定をサポートするために、『信頼性の高い画像検出能力』と『誰もが簡単に使いこなせる操作性』を実現 エッジ近くをマウスでワンクリックするだけで、ツールの自動設定 任意形状のエッジ部を一度に多点検出する形状測定用のツールで しました。 からエッジ検出・演算までを自動判断します。また、1画面内の測定 す。 画面内の輪郭形状を自律倣いで取得します。 2つのモードを併せ持つQSPAKはさまざまなシーンでお客様を強力にバックアップします。 であればステージ移動は必要ありませんので、測定時間の大幅な 短縮を図れます。 EZモード PROモード （簡単測定モード） （汎用測定モード） ワンクリック円ツール ワンクリックボックスツール さらに取得した輪郭データを形状解析ソフト”FORMTRACEPAK-AP” （オプション）にインポートすると、高度な輪郭形状解析が行えます。 ※FORMTRACEPAK-APについては、P15を参照ください。 様々な測定箇所に対応する便利ツール マルチクリックプラス円弧ツール データム円測定 描画するツール全体の大きさやスキャン方向の 円測定結果の演算方法として通常の最小二乗法による平均円だけ サイズ、エッジセレクタの位置を任意に決定する でなく、内径（最大内接円）や外径（最小外接円）で計算することが ことができます。 できます。 Rの角度が浅い円弧測定や、異常点が多くエッジ はめあい部品等接触する側で円測定したい場合等に有効です。 測定結果の確認を素早く簡単にするツール が認識しにくい測定時に有効なツールです。 ビデオウィンドウ測定結果表示機能 テンプレートツール ■基本テンプレート ■拡張テンプレート 測定画像を見るだけで、測定結果が直感的にわかります。 OK/NGの表示色を自由 顕微鏡のレチクルに相当する3つの基本テンプレートです。 拡張テンプレートには、十字、円、矩形、角度テンプレートの4種類があ OK/NG結果の表示色を変えることで、公差判定とNG箇所の に設定して色分け ります。投影機での比較測定のイメージで、直径、距離、角度等の値 特定もすぐに行えます。 例 がキー入力で自由に設定ができます。 検査成績書に測定画像を貼り付けることで、資料作成の効 公差OK：緑色 率化にもつながります。 公差NG：赤色 十字線 格子 同心円 角度テンプレート 円テンプレート ■ユーザーパターンマッチング ■CADユーザーテンプレート機能 基本テンプレート、拡張テンプレートにはないテンプレートをワーク グラフィックスウィンドウ（CADデータ）の図形を使って、テンプレート に合わせて自由に作成し、マスター照合を行うことができます。 を作成することができます。 また、キー入力した上限値、下限値のラインも表示されますので ※本機能を使用するには、QS-CAD I/F（オプションソフト）が必要となります。 簡単に照合ができます。 上限値 設計値 下限値 11 12

自動測定手順プログラムの簡単実行と簡単編集の便利機能 クイックナビゲーション 一連の測定手順を記憶・再現するラーン・リピート機能を併用したナビゲーション機能です。記憶した測定手順通りに次の測定ポイントまでナビ ワンクリック簡単実行機能　プログラムランチャー ゲートします。モニタ画面中央の緑の十字線に次の測定ポイントを示す赤の十字線が重なり、緑の十字線だけになるまでステージを移動させ ると、次の測定ポイントが画面上に現れます。また、デジタルカウンタによるゼロアプローチも可能です。ワークを見ながら測定ポイントを確認す 作成した自動測定手順プログラムを、写真やコメントと共にアイコン内に登録すること る必要がなく、画面に集中した測定ができます。 ができ、必要なプログラムを簡単に呼び出せるようになりました。合計10個のアイコン ① ② ③ が用意されていますので、作業者や部品毎にプログラムを管理することも可能です。 プログラムランチャーアイコン 自動測定手順プログラム登録の画面 ①次の測定位置を赤十字線で示し ② 測定位置が近づくと赤十字線と ③そ れぞれの十字線が重なり、ター ます。 緑十字線に近づきます。 ゲットが出てきたら、入力ボタン を押して測定終了です。 直感的にプログラムを編集できるスマートエディタ パートプログラム（自動測定手順プログラム）のリスト表示中にX Yステージ移動位置、レンズ倍率、照明条件などを独立してアイコンやラベル で表示することにより、プログラムの編集が簡単にできます。 測定者の管理から検査表までサポート充実 グラフィックスウィンドウ アイコンエディタ 測定結果と測定要素がリアルタイ 測定項目のアイコン、ツールアイコンな ムにグラフィックスウィンドウに表 どの配置を自由に並び替えることがで ダイアログによる照明条件の編集 示されるため、測定箇所をビジュ きます。使用頻度の高いアイコンだけを アルイメージで確認できます。ま 1ページにまとめるなど、自由に設定する た、グラフィックスによる測定要素 ことが可能です。 を選択できるため、よりスピーディ ダイアログによる設計値・公差の編集 な測定が可能です。 グラフィックスウィンドウを用いて の要素間計算が可能です。 ビデオウィンドウ上でダイレクトツール編集 セキュリティファンクション Video画像スケール表示 QSPAK 起動時にパスワードを ビデオウィンドウに実視野に合わせ 測定時間の短縮に貢献するナビゲーション機能 入力することにより、作業レベル たスケールを表示することができ、 によって使用範囲を制限するこ 大まかなワークの大きさを素早く とが可能です。 知ることができます。また、スケー ステージナビゲーション ルを表示して画像を保存すれば、 ●特許登録済（出願国：日本） 大まかな寸法の目安になります。 測定したいポイントをグラフィックスウィンドウにてマウスで指示すると、十字線によるナビゲーションが現れます。これによりオーバーランや ショ―トランといった無駄なXYステージの動きを最小限に抑える事ができます。この機能とCADデータ※を使えば測定プログラム作成時間が大 幅に短縮できます。また、測定結果もグラフィックスウィンドウに描かれるので再度測定したい位置への移動も容易になります。 ※CADデータを利用する場合は、オプションソフト“QS-CAD I/F”が必要となります。 画像保存 測定結果出力 ●特許登録済（出願国：日本） グラフィックスウィンドウによるステージ移動 ビデオウィンドウ上のカラー画像は、 パートプログラムで測定した測定結果 BMP形式とJPG形式でファイル出力で はそのままCSV形式で出力できます。 きます。また、測定物の画像の記録や Excelなどの市販の表計算ソフトにそ 検査表などへの添付が簡単にでき のまま出力できるため、オリジナル ます。 のフォーマットで検査表が作成でき ます。 移動先が十字線でビデオ ウィンドウ上に表示され ます。 13 14

高度な測定要求にも応えるアプリケーションソフト群（ オプションソフトウェア） システム構成 形状評価・解析ソフト 測定支援ソフト は画像ユニットの標準構成品になります。 FORMTRACEPAK-AP QS-CAD I/F 0.5×TV 画像ユニット用 アダプタ オートトレースツールなどで取得した点群データを読み込んで幾 CADデータを取り込む「CAD Import機能」と出力させる「CAD Export 専用カメラ 何公差、輪郭度の評価や微細寸法などを行う形状評価・解析ソフト 機能」を有します｡ です。 CAD Import機能を使用することで、CADデータを取り込み、ステー フォーカス パイロット ※オートトレースツール実行は画面内になります。 ジの移動や、設計値の入力に利用することができます。CAD Export （オプション）※1 機能では、測定機で得られた図形データや設計値、測定値を外部 のCADシステムへ出力する事ができます。 微細寸法解析事例 測定顕微鏡本体 ● 画面上に表示させた微細形状の寸法測定が簡易操作で可能 機能 MF/MF-Uシリーズ です。 HyperMF-B2515B フットスイッチ HyperMF-Uシリーズ （オプション） ●CADエータをグラフィックスウィンドゥに表示させることができます。 No.12AAJ088 ●各測定項目の設計値が自動的に入力されます。 ● CADデータ上の任意の位置への移動をステージナビゲーション 表示させることができます。 接続ケーブル ●グ ラフィックスデータを指定のCAD形式で出力できます。 データ処理装置 外部照明用 LEDリング照明装置 外部調光コントロールケーブル No.176-367-2 No.12AAG888 ハロゲン照明光源 (150W) No.176-316 共通オプション プリンタ 校正用チャート 画面内精度補正チャート コードNo.一覧 歯車の輪郭照合、オーバーピン径解析例 （ホルダ付き） （ホルダ付き） 画像ユニット 10D 359-762 MF-●＊＊＊＊Dシリーズ MF-U●＊＊＊＊Dシリーズ ●設計値データとの輪郭照合が可能です。 画像ユニット 9D 359-726 MF-●＊＊＊＊Cシリーズ ●任意直径の仮想円が定義できます。 画像ユニット 9UD 359-728 MF-U●＊＊＊＊Cシリーズ 画像ユニット 8D 359-716 MF-●＊＊＊＊Bシリーズ 画像ユニット 8UD 359-718 MF-U●＊＊＊＊Bシリーズ 注：●はアルファベット、＊＊＊＊は数字で表現 仕様 画像検出カメラ イメージセンサ 1/2インチ　カラーCMOS　300万画素 外観寸法・質量（カメラ部のみ） 56（W）×54（D）×78（H）mm・0.4 kg 光学系倍率 0.5×（0.5×TVアダプタ標準付属） PC OS 日本語版　Windows 11 64 bit モニタ 24インチ ソフトウェア QSPAK　Vision Unit Edition モニタ倍率 約19×（対物レンズ3×使用時：約57×／撮像範囲：4.49×3.36 mm） 各軸の測定精度※（2 測定環境20℃） 測定顕微鏡の精度に依存します。 ※1: フォーカスパイロットは合焦検出ユニットです。高精度で再現性の高いフォーカス位置の検出が可能です。 ※2: 測定精度は、画像測定における測定実測値と真値の差とします。 15 16

特長 特長 QM-Data200、画像ユニットの測定結果をリアルタイムに統計処理し工程能力やXbar-R管理図などを表示します。 QM-Data200、画像ユニットの測定結果、あるいはカウンタのX・Y軸値を取り込んで検査表作成が可能です。 MeasurLinkで行なった統計処理結果や測定データは簡単にExcelファイルとして出力できます。 Excelの簡単な編集（コピー&貼付け程度）でオリジナルの書式を作成・利用できます。 MeasurLinkはネットワークシステムへの拡張することにより、複数台の測定機のデータを統合・一元管理が可能。また、管理者用オプションソ マクロを組むことなく合否判定、統計計算などの自動演算が可能です。 フトとの組み合わせることで品質管理や生産技術・設計などから現場のデータをリアルタイムに参照でき工程の異常を早期発見できます。 顕微鏡 顕微鏡 画像ユニットのデータ処理装置に同居させ、 DDE通信により演算結果を取り込む場合 画像ユニットのデータ処理装置に同居させ、 DDE通信により演算結果を取り込む場合 画像ユニット（QSPAK） MeasureReport 顕微鏡・投影機 画像ユニット（QSPAK） 02ARA773B MeasurLink Real-Time　Professional 顕微鏡・投影機 No.02NDB101D QM-Data200のRS-232C出力から 演算結果を取り込む場合 QM-Data200のRS-232C出力から RS-232C 演算結果を取り込む場合 クロスケーブル カウンタのRS-232C出力からX・Yの数値を RS-232C 直接取り込む場合 クロスケーブル MeasureReport カウンタのRS-232C出力からX・Yの数値を 02ARA773B MeasurLink Real-Time Standard 直接取り込む場合 No.02NDB100D Excelに直接取り込む場合 ファイル変換メニューから取り込む場合 データ入力画面 ファイル変換メニュー MeasurLinkにデータを取り込むだけで各種統計処理結果が即時に確認できます！ データ入力シート 測定項目ごとにXbar-R管理図やヒストグラムなどをリアルタイム表 保存した測定結果ファイルを指定し、出力先のE x c e l書式 データを入力するとNGが出た場合はセルが赤くなります。データを ファイルを決めてファイル変換を実行するとExcelが起動しマク 示。工程管理者が知りたい時系列データやデータのばらつきがひと 全て入力し終わったら検査表作成に移り、出力先のExcel書式ファイ ルを決めるとマクロプログラムが実行され検査表が表示されます。 Excel書式はプログラム添付のサンプル書式を雛型にして簡単なExcel ロプログラムが実行され検査表が表示されます。 の編集（コピー&貼付け程度）でオリジナルの書式を作成できます。 目でわかります。 測定項目の吹き出し表示とワークの画像データ（BMP、JPG、DXFな 接続方法 ど）を組合せて作業指示書イメージのナビ画面設定が可能。初心者 画像ユニット（QSPAK） QM-Data200 投影機､顕微鏡カウンタ出力 でもわかりやすい補助機能が充実しています。 ※2 ※3 ※4 DDE通信 ファイル変換 RS-232C通信 CSVファイル RS-232C通信 部品データシート（ワーク単位の評価） MeasurLink MeasureReport※1 MeasureReport※1 MeasurLink 総合判定 Optin MS-Excel MeasureReport※1 MeasurLink Optin Real-Time Professional 光学測定機用 光学測定機用 Real-Time Standard 光学測定機用 Real-Time Standard ワークN o.切換 No.02NDB101D No.02ARA773B No.02ARA773B No.02NDB100D No.02ARA773B No.02NDB100D ※1: MeasureReportを使用するには別途Microsoft社のExcelが必要となりますので、お客様にてご用意ください。 ExcelおよびWindowsはマイクロソフト社の商標です。 ※2: RS-232Cケーブル（クロス）が必要 ※3: USBメモリが必要 合否判定結果を作業者にわかりやすく赤・黄・緑の色分けで表示。 ※4: RS-232Cケーブル（クロス）、フットスイッチ（No.12AAA846）が必要 アラームメッセージ機能などとあわせてNGを見逃しません。 「部品データシート」では、総合判定やNGデータ､重要項目の絞込み パソコン転送プログラムOptin（オプトイン）のご案内 機能により測定項目が多い場合でもワーク単位の評価が一目でわか 測定演算結果を表計算ソフトExcelへ出力したり、デジタルカウンタの表示値をPCに出力して、同様に表計算ソフトExcelでデータ管理することを可能にする ります。 絞込みボタン パソコン通信プログラムを無償でご提供しております。 尚、弊社都合により本プログラムの提供を突然中止させて頂く場合がありますのでご了承ください。また、本プログラムは保証対象外扱いとさせていただきます。 詳細につきましては、弊社ホームページをご確認願います。 https://www.mitutoyo.co.jp/products/gazoukogaku/dl_counter.html 17 18
