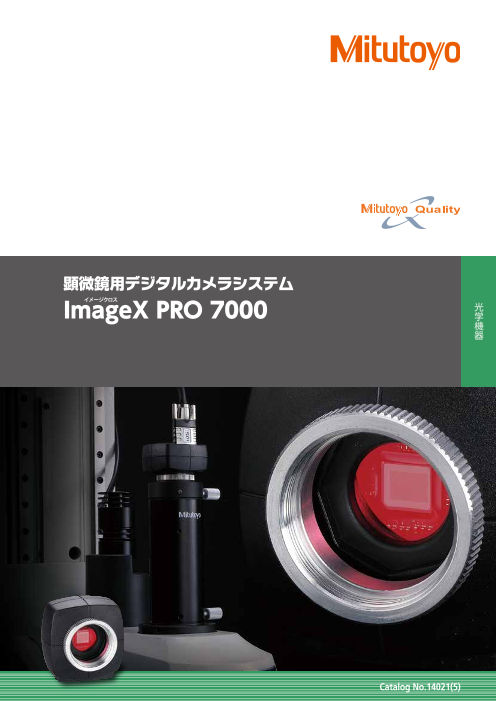

顕微鏡用デジタルカメラシステム　ImageX PRO 7000

イメージクロス 光 学 機 器 Catalog No.14021(5)

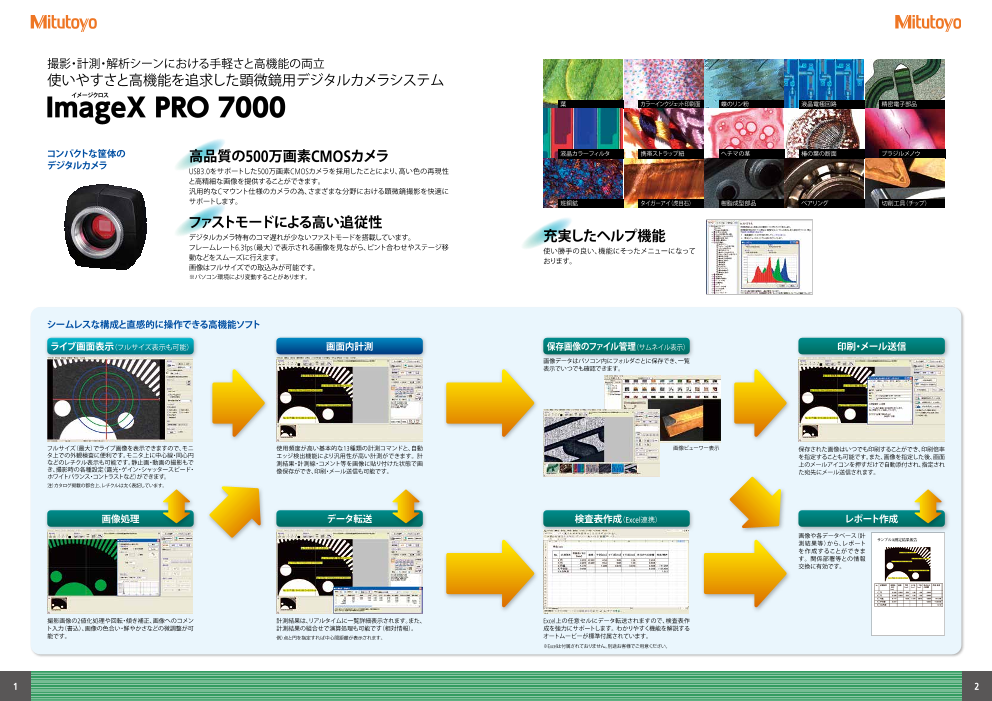

撮影・計測・解析シーンにおける手軽さと高機能の両立 使いやすさと高機能を追求した顕微鏡用デジタルカメラシステム イメージクロス 葉 カラーインクジェット印刷面 蝶のリン粉 液晶電極回路 精密電子部品 コンパクトな筐体の 高品質の500万画素CMOSカメラ 液晶カラーフィルタ 携帯ストラップ紐 ヘチマの茎 椿の葉の断面 ブラジルメノウ デジタルカメラ USB3.0をサポートした500万画素CMOSカメラを採用したことにより、高い色の再現性 と高精細な画像を提供することができます。 汎用的なCマウント仕様のカメラの為、さまざまな分野における顕微鏡撮影を快適に サポートします。 班銅鉱 タイガーアイ（虎目石） 樹脂成型部品 ベアリング 切削工具（チップ） ファストモードによる高い追従性 デジタルカメラ特有のコマ遅れが少ないファストモードを搭載しています。 充実したヘルプ機能 フレームレート6.3fp（s 最大）で表示される画像を見ながら、ピント合わせやステージ移 使い勝手の良い、機能にそったメニューになって 動などをスムーズに行えます。 おります。 画像はフルサイズでの取込みが可能です。 ※パソコン環境により変動することがあります。 シームレスな構成と直感的に操作できる高機能ソフト ライブ画面表示（フルサイズ表示も可能） 画面内計測 保存画像のファイル管理（サムネイル表示） 印刷・メール送信 画像データはパソコン内にフォルダごとに保存でき、一覧 表示でいつでも確認できます。 フルサイズ（最大）でライブ画像を表示できますので、モニ 使用頻度が高い基本的な13種類の計測コマンドと、自動 画像ビューワー表示 保存された画像はいつでも印刷することができ、印刷倍率 タ上での外観検査に便利です。モニタ上に中心線・同心円 エッジ検出機能により汎用性が高い計測ができます。 計 を指定することも可能です。また、画像を指定した後、画面 などのレチクル表示も可能です。静止画・動画の撮影もで 測結果・計測線・コメント等を画像に貼り付けた状態で画 上のメールアイコンを押すだけで自動添付され、指定され き、撮影時の各種設定（露光・ゲイン・シャッタースピード・ 像保存ができ、印刷・メール送信も可能です。 ホワイトバランス・コントラストなど）ができます。 た宛先にメール送信されます。 注）カタログ掲載の都合上、レチクルは太く表記しています。 画像処理 データ転送 検査表作成（Excel連携） レポート作成 画像や各データベース（計 測結果等）から、レポート サンプルA測定結果報告 を作成することができま す。 関係部署等との情報 交換に有効です。 撮影画像の2値化処理や回転・傾き補正、画像へのコメン 計測結果は、リアルタイムに一覧詳細表示されます。また、 Excel上の任意セルにデータ転送されますので、検査表作 ト入力（書込）、画像の色合い・鮮やかさなどの微調整が可 計測結果の組合せで演算処理も可能です（相対情報）。 成を強力にサポートします。 わかりやすく機能を解説する 能です。 例）点と円を指定すれば中心間距離が表示されます。 オートムービーが標準付属されています。 ※Excelは付属されておりません。別途お客様でご用意ください。 1 2

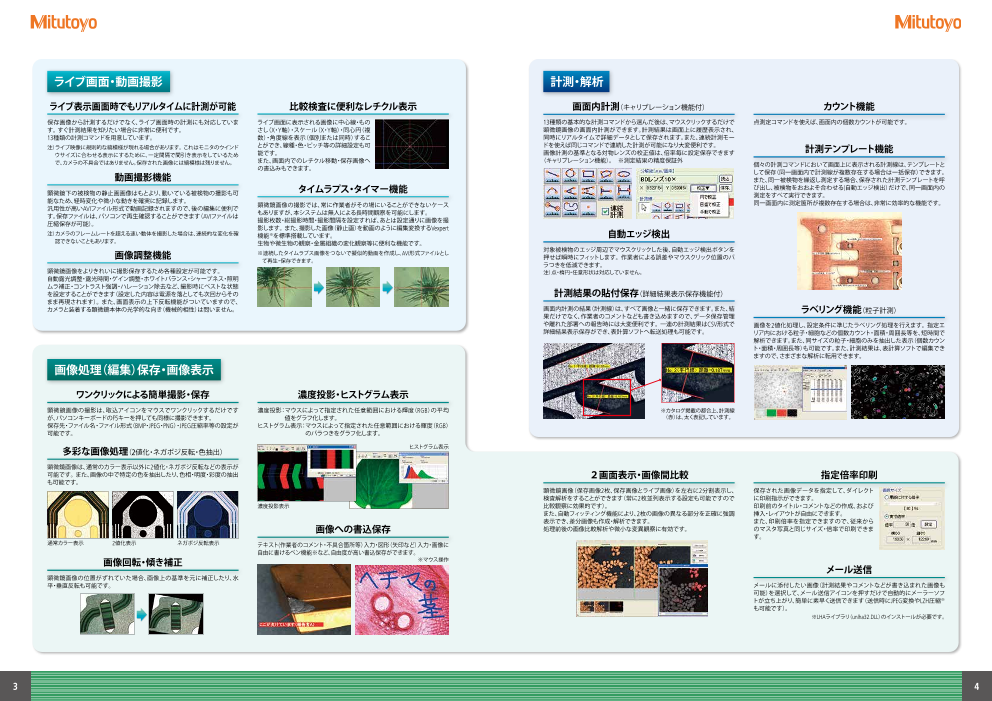

ライブ画面・動画撮影 計測・解析 ライブ表示画面時でもリアルタイムに計測が可能 比較検査に便利なレチクル表示 画面内計測（キャリブレーション機能付） カウント機能 保存画像から計測するだけでなく、ライブ画面時の計測にも対応していま ライブ画面に表示される画像に中心線・もの 13種類の基本的な計測コマンドから選んだ後は、マウスクリックするだけで 点測定コマンドを使えば、画面内の個数カウントが可能です。 す。 すぐ計測結果を知りたい場合に非常に便利です。 さし（X・Y軸）・スケール（X・Y軸）・同心円（複 顕微鏡画像の画面内計測ができます。計測結果は画面上に履歴表示され、 13種類の計測コマンドを用意しています。 数）・角度線を表示（個別または同時）するこ 同時にリアルタイムで詳細データとして保存されます。また、連続計測モー 注）ライブ映像に規則的な縞模様が現れる場合があります。 これはモニタのウインド とができ、線種・色・ピッチ等の詳細設定も可 ドを使えば同じコマンドで連続した計測が可能になり大変便利です。 ウサイズに合わせる表示にするために、一定間隔で間引き表示をしているため 能です。 画像計測の基準となる対物レンズの校正値は、倍率毎に設定保存できます 計測テンプレート機能 で、カメラの不具合ではありません。保存された画像には縞模様は残りません。 また、画面内でのレチクル移動・保存画像へ （キャリブレーション機能）。　※測定結果の精度保証外 の書込みもできます。 個々の計測コマンドにおいて画面上に表示される計測線は、テンプレートと 動画撮影機能 して保存（同一画面内で計測線が複数存在する場合は一括保存）できます。 また、同一被検物を繰返し測定する場合、保存された計測テンプレートを呼 び出し、被検物をおおよそ合わせる(自動エッジ検出）だけで、同一画面内の 顕微鏡下の被検物の静止画画像はもとより、動いている被検物の撮影も可 タイムラプス・タイマー機能 測定をすべて実行できます。 能なため、経時変化や微小な動きを確実に記録します。　　　　　　　 同一画面内に測定箇所が複数存在する場合は、非常に効率的な機能です。 汎用性が高いAVIファイル形式で動画記録されますので、後の編集に便利で 顕微鏡画像の撮影では、常に作業者がその場にいることができないケース す。保存ファイルは、パソコンで再生確認することができます（AVIファイルは もありますが、本システムは無人による長時間観察を可能にします。 圧縮保存が可能）。 撮影枚数・総撮影時間・撮影間隔を設定すれば、あとは設定通りに画像を撮 影します。 また、撮影した画像（静止画）を動画のように編集変換するVexpert 注）カメラのフレームレートを超える速い動体を撮影した場合は、連続的な変化を確 機能※を標準搭載しています。 自動エッジ検出 認できないこともあります。 生物や微生物の観察・金属組織の変化観察等に便利な機能です。 画像調整機能 ※連続したタイムラプス画像をつないで擬似的動画を作成し、AVI形式ファイルとし 対象被検物のエッジ周辺でマウスクリックした後、自動エッジ検出ボタンを て再生・保存できます。 押せば瞬時にフィットします。 作業者による誤差やマウスクリック位置のバ ラつきを低減できます。　　　　 顕微鏡画像をよりきれいに撮影保存するため各種設定が可能です。　　　 注）点・楕円・任意形状は対応していません。 自動露光調整・露光時間・ゲイン調整・ホワイトバランス・シャープネス・照明 ムラ補正・コントラスト強調・ハレーション除去など、撮影時にベストな状態 を設定することができます（設定した内容は電源を落としても次回からその 計測結果の貼付保存（詳細結果表示保存機能付） まま再現されます）。 また、画面表示の上下反転機能がついていますので、 カメラと装着する顕微鏡本体の光学的な向き（機械的相性）は問いません。 画面内計測の結果（計測線）は、すべて画像と一緒に保存できます。また、結 ラベリング機能（粒子計測） 果だけでなく、作業者のコメントなども書き込めますので、データ保存管理 や離れた部署への報告時には大変便利です。 一連の計測結果はCSV形式で 画像を2値化処理し、設定条件に準じたラベリング処理を行えます。 指定エ 詳細結果表示保存ができ、表計算ソフトへ転送処理も可能です。 リア内における粒子・細胞などの個数カウント・面積・周囲長等を、短時間で 解析できます。また、同サイズの粒子・細胞のみを抽出した表示（個数カウン ト・面積・周囲長等）も可能です。また、計測結果は、表計算ソフトで編集でき ますので、さまざまな解析に転用できます。 画像処理（編集）保存・画像表示 ワンクリックによる簡単撮影・保存 濃度投影・ヒストグラム表示 顕微鏡画像の撮影は、取込アイコンをマウスでワンクリックするだけです 濃度投影：マウスによって指定された任意範囲における輝度（RGB）の平均 ※カタログ掲載の都合上、計測線 が、パソコンキーボードのF5キーを押しても同様に撮影できます。 値をグラフ化します。 （赤）は、太く表記しています。 保存先・ファイル名・ファイル形式（BMP・JPEG・PNG）・JPEG圧縮率等の設定が ヒストグラム表示：マウスによって指定された任意範囲における輝度（RGB） 可能です。 のバラつきをグラフ化します。 多彩な画像処理 ヒストグラム表示 （2値化・ネガポジ反転・色抽出） 顕微鏡画像は、通常のカラー表示以外に2値化・ネガポジ反転などの表示が 可能です。 また、画像の中で特定の色を抽出したり、色相・明度・彩度の抽出 ２画面表示・画像間比較 指定倍率印刷 も可能です。 顕微鏡画像（保存画像2枚、保存画像とライブ画像）を左右に2分割表示し、 保存された画像データを指定して、ダイレクト 検査解析をすることができます（常に2枚並列表示する設定も可能ですので に印刷指示ができます。 濃度投影表示 比較観察に効果的です）。 印刷前のタイトル・コメントなどの作成、および また、自動フィッティング機能により、2枚の画像の異なる部分を正確に強調 挿入・レイアウトが自由にできます。 表示でき、差分画像も作成・解析できます。 また、印刷倍率を指定できますので、従来から 画像への書込保存 処理前後の画像比較解析や微小な変異観察に有効です。 のマスタ写真と同じサイズ・倍率で印刷できま す。 通常カラー表示 2値化表示 ネガポジ反転表示 テキスト(作業者のコメント・不具合箇所等）入力・図形（矢印など）入力・画像に 自由に書けるペン機能※など、自由度が高い書込保存ができます。 画像回転・傾き補正 ※マウス操作 メール送信 顕微鏡画像の位置がずれていた場合、画像上の基準を元に補正したり、水 平・垂直反転も可能です。 メールに添付したい画像（計測結果やコメントなどが書き込まれた画像も 可能）を選択して、メール送信アイコンを押すだけで自動的にメーラーソフ トが立ち上がり、簡単に素早く送信できます（送信時にJPEG変換やLZH圧縮※ も可能です）。 ※LHAライブラリ（unlha32.DLL）のインストールが必要です。 3 4

隣り合う複数の画像を、つなぎ目が目立たない滑らかな広視野画像に合成（つなぎ合わ 仕様 画像連結機能 ISS せ）しますので、実視野が狭い顕微鏡でも広視野観察が可能になります。 符号 ImageX PRO 7000 合成位置を指示して自動フィッティングするだけで、誰でも簡単に画像連結を行えます。 コードNo. No.176-385 連結後の画像においても計測可能です。 撮像素子 1/2.5型　カラー■ CMOS ISS：IMAGE STITCHING SYNTHESIS 有効画素数 500万画素（2560×1920） ホワイトバランス 自動またはマニュアル調整 カメラ フレームレート 6.3fps ❶ ❷ 出力 USB 3.0 micro-Bコネクタ マウント Cマウント 外径寸法・質量 W 46.0 × H 47.0 × D 26.3㎜ 39g 自動／マニュアル露光調整（シャッター、ゲイン、シャープ、ガンマ） 画像調整 ホワイトバランス（自動／マニュアル（赤ゲイン、緑ゲイン、青ゲイン））・コントラスト 画像取込 通常取込・フルサイズ取込・ハレーション除去取込・セルフタイマー取込（3秒／5秒／10秒／15秒） ・XY座標入力取込・Ｚ座標入力取込 ❸ ❹ レチクル表示 中心線・ものさし（X・Y）・スケール（X・Y）・同心円・角度（クリック＆ドラッグで移動可、画像への書込可）・格子 ライブ 2点間距離（長さ・角度）、3点指定円（半径・直径・中心・面積・周囲長）、四角（縦・横・面積）、多角形（縦・横・面積・周囲長）、 （動画） ライブ計測 楕円（半径（縦・横）・中心・面積・周囲長）、3点指定角度、4点指定角度、3点円弧（半径・直径・中心・角度）、垂直線距離、 平行線間距離、円中心間距離、任意形状（周囲長・面積）、点（座標・個数カウント） 計測テンプレート 上記計測コマンド・読込 ❹ ❸ ❶ ❷ 自動エッジ検出 エッジ検出方法（最大／固定輝度差・自動／固定２値化・２次微分０点） サブピクセル（線形補間・バイキュービック）、フィッティング方法（最小二乗法・ハフ変換） ライブ焦点合成機能 高さ色別表示可能 ①合成したい元画像を下段の一覧から選んでマウスドラッグで移動 タイムラプス 枚数／総時間／取得間隔等の設定による自動静止画取込、動画（疑似）変換・再生可能 ②合成位置をマウスで指示 画像保存 静止画、動画（圧縮AVI形式） ③自動フィッティングで画像連結完了（連結後の細かい微調整も可能） ダイレクト画像保存 保存フォルダおよびファイル名指定による画像自動保存設定可能 画像サイズ 2560×1920、1280×960、853×640、640×480、426×320、320×240 ズーム機能 ライブ映像上でのズーム その他 照明ムラ補正・画像上下／左右反転・画像180°回転・現在設定の保存反映 ２点間距離（長さ・角度）、３点指定円（半径・直径・中心・面積・周囲長）、四角（縦・横・面積）、多角形（縦・横・面積・周囲長）、 手動計測 楕円（半径（縦・横）・中心・面積・周囲長）、3点指定角度、4点指定角度、3点円弧（半径・直径・中心・角度）、垂直線距離、 平行線間距離、円中心間距離、任意形状（周囲長・面積）、点（座標・個数カウント） 画像連結結果 自動エッジ検出 エッジ検出方法（最大／固定輝度差・自動／固定２値化・２次微分０点） サブピクセル（線形補間・バイキュービック）、フィッティング方法（最小二乗法・ハフ変換） 計測機能 計測テンプレート 各種計測コマンド保存・読込 ラベル数、始点、終点、中心、フェレ、面積、円相当径、重心、周囲長、包格、円形度、サイズ、流体直径、凹凸度、線形度、絶対最大長、 ラベリング計数 対角幅、切断長、針状比、方位角、モーメント、方向、楕円、穴数、面積率、水平弦長・等分径、垂直弦長・等分径、穴を含む面積・周囲 長、重心から輪郭までの距離、外接長方形座標、処理範囲の総面積、抽出面積、処理範囲に対する抽出面積の割合 一覧詳細表示、２図形選択による相対情報表示（角度・交点・中心間距離、平均距離等々） 顕微鏡画像は焦点深度（ピントが合って見える範囲）が浅いため、被検物の全体像の把 計測結果詳細表示 出力形式：クリップボード（画像・計測線・テキスト・表）、CSV保存・編集、Excel転送 焦点合成機能 AIF 握が困難です。しかしながら本システムではピントが異なる複数画像を合成し、全域にピ 明るさ、コントラスト、色相、彩度、ホワイトバランス、色抽出、同色抽出、濃度変換、ネガポジ反転、グレー変換、 画像補正 ２値化処理（白黒／疑似２値画像、自動２値化、単一しきい値／２しきい値）、画像回転（水平・垂直反転・90°回転・任意角度補正）、 ントが合った画像表示が可能です。 また、画像撮影した際のZ軸位置を数値入力すること ぼかし、モザイク処理、シェーディング補正、拡大・縮小 ■AIF：ALL IMAGING FOCUS　 により、高さ方向をイメージしたカラー表示が可能です。 画面表示 サムネイル表示（表示位置可変）、全体画面表示／ズーム表示、 画像処理 ２画面表示、ガイド表示（クロスカーソル表示縮尺（グリッド）表示、スケール表示、画像中心点表示） 画像解析 濃度断面表示（処理範囲内・縦断面・横断面）、濃度投影表示（縦投影、横投影）、ヒストグラム表示、 拡大ウィンドウ表示（16×16、32×32、64×64、128×128、256×256）、3D表示 ❶ 濃淡フィルタ 最大値、最小値、平均値、中間値、ソーベル、ラプラシアン、ガウシアン、グラディエイト、ソート、ロバーツ、鮮鋭化、ローパス 2.919mm ２値フィルタ 膨張、収縮、排他的膨張、細線化、孤立除去、孤立抽出、平滑、輪郭抽出、収縮（縦・横）、端点抽出、反転、穴埋め 画像間演算 ABS、AVE、MAX、MIN、AND、OR、XOR、SUM、DIV 画像比較 自動フィッティング、微調整、差分画像のみ表示可能 ❸ 処理範囲設定 直線、四角形、多角形、円、楕円 校正（キャリブレーション） 円径、目盛（X・Y）による実値補正（自動エッジ検出による）、手動入力 ❷ ❷ アンドゥ・リドゥ機能、画像コピー、画像ペースト、画像複製、簡易画像書込（四角形・多角形・円・楕円・矢印） 0.425mm 画像編集 ペン機能（サイズ・色選択、スポイト）、テキスト入力（フォント・サイズ・文字色・背景色選択） 画像編集 定型テキスト入力（現在／撮影日時、ファイル名、定型テキスト）、吹き出し入力 ❶ 画像ファイル ロード／セーブ：BMP、JPEG、PNG、HTML 画像記録 計測線、テキストを画像に書込保存可能 印刷機能 指定倍率印刷（倍率設定、画像表示位置、コメント、タイトル入力可能） ❶ メール機能 任意・全画像添付送信、HTML形式保存・送信、JPEG変換、LZH圧縮 ❸ ❷ ❸ 画像ビューワー ファイル・フォルダ内表示、転送 0.000mm 画像連結 特徴点任意設定・回転補正による自動フィッティング 画像合成 焦点合成 全焦点画像合成、高さ色別表示可能 焦点合成結果 OS Windows7（32bit/64bit）、Windows8.1（32bit/64bit）、Windows10（32bit/64bit） 、Windows11※ ①フォーカス位置を変えて撮影した画像を指定する 日本語版　（出荷時にメーカープリインストールされたもの） ②焦点合成開始アイコンをマウスクリック CPU Core i3 2GHz 以上推奨 ③合成画像および高さ画像※を生成　 メモリ 3 GB 以上推奨動作環境 ※高さ画像は合成前の元画像にZ軸座標値が付加されている場合のみ ディスプレイ 解像度1024×768以上・True Colo（r 32bit） USBポート USB 3.0 標準装備（Intel社製コントローラ推奨） その他 DVDドライブ・HDD：1GB以上の空き容量・ビデオメモリ：32MB ・500万画素　カラーCMOSカメラ（USB 3.0）・USBケーブル（3m） 全体 標準構成 ・ソフトウエア（DVD) ・取扱説明書及びインストールガイド ・校正用レチクル ※：Windows11対応は、ソフトウェア Ver.3.2.2以降になります。 5 6

■搭載例 測定顕微鏡MF-A1010Dへの装着 顕微鏡以外にもCマウントアダプタ経由であれば、三次元測定機（マニュアル）用心出し顕微鏡や硬度計※の光学系カメラヘッドとして 装着することができます。 ※装着に関しては追加部品が必要になる場合がありますので、弊社営業担当までお問い合わせ下さい。 本製品をご検討されるお客様へ ・ アプリケーションソフトの取扱説明書は付属されておりません。インストールCD内の電子ファイル（取扱説明書と同レベル内容）、もしくはソフト画面内のヘルプを参照ください。 ・ まれに USB3.0カメラを認識しない場合がありますので、その際はパソコン本体の別の USBポートでお試しください。 ・ 計測結果値は倍率キャリブレーションに依存します。測定結果の精度保証はしておりません。 ・標準付属の校正用レチクルは、トレーサビリティ証明書を発行できませんのでご了承ください。 ・ 菊池光学株式会社により開発製造されたものです（弊社との相互提案による機能が含まれます）。 ・ 日本国内にてご使用ください。 海外における一切のサポートはお受けいたしかねます。 ・ 購入後、１年間の保証対象（通常使用において）となります。 ■本システムのカメラについて ライブ映像に規則的な縞模様が現れる場合があります。特に「ウィンドウに合わせる」表示にした場合現れやすくなります。これは、画像を一定間隔で間引 き表示しているために表示されるもので、カメラの不具合ではありません。また、長時間のご使用によりカメラ本体が熱を持つことがありますが、性能には 影響しませんのでご安心ください。 お求めは当店で̶ 川崎市高津区坂戸1-20-1 〒213-8533 https://www.mitutoyo.co.jp 最寄りの営業所をご確認いただけます。 https://www.mitutoyo.co.jp/corporate/network/japan/#sales 弊社商品は外国為替及び外国貿易法に基づき、日本政府の輸出許可の取得を必要とする場合があります。製品の輸出や技術情報を非居住者に提供する 場合は最寄りの営業所へご相談ください。 ●仕様、価格、デザイン(外観)ならびにサービス内容などは、予告なしに変更することがあります。あらかじめご了承ください。 ●本カタログに掲載されている仕様は2024年7月現在のものです。 145
