3D表面性状解析ソフトウェア MCubeMap

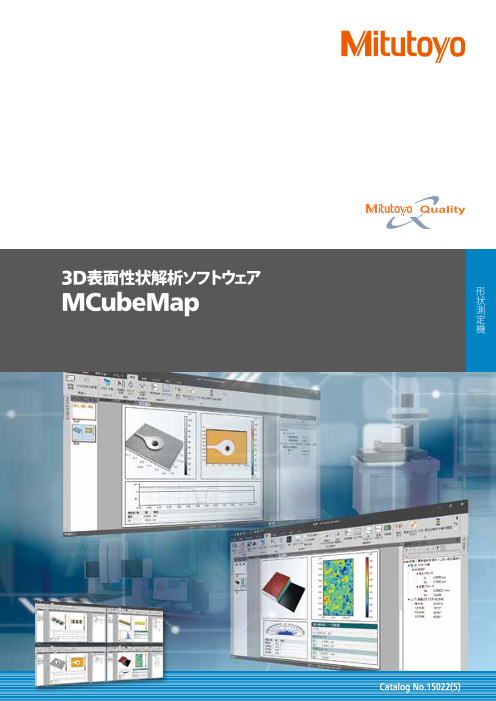

3D表面性状解析ソフトウェア 形 MCubeMap 状 測 定 機 Catalog No.15022(5)

3D表面性状解析ソフトウェア MCubeMap MCubeMapは、表面粗さ測定機、画像測定機向けの 3D表面性状解析ソフトウェアです。 多彩なグラフィック技術により、解析したデータ を鮮明にイメージ化します。 豊富なデータ操作と解析機能 レべリング、非測定点処理、形状除去、負荷曲線、ピーク分布、ツイスト解析※、フラクタル解析、穴部/突起部の体積、表面性状の方向な どを解析できます。 ※測定機仕様は別途お打合せになります。 ● 3Dビュー ● 粒子解析 ● 表面のテクスチャの方向 ● 谷の体積 ● 溝 ● 切断面 1

検査成績書作成機能 最新の ISO 25178 3D 表面性状パラメータ規格に対応し、解析結果を自由にレイアウトした、 グラフィカルなレポートを簡単に作成できます。 ISO 25178の3D 表面性状パラメータ規格に対応 ISO 25178 高さパラメータ Sq 表面の二乗平均高さ Ssk 表面のスキューネス Sku 表面のクルトシス Sp 表面の最大山高さ Sv 表面の最大谷深さ Sz 表面の最大高さ Sa 表面の算術平均高さ 機能パラメータ Smr 表面の材料比 Smc 表面の逆材料比 MCubeMap の構成内容 エディション 解析メニュー Ultimate Extend Standard Lite 疑似カラービュー 〇 〇 〇 〇 3Dビュー 〇 〇 〇 〇 断面曲線 〇 〇 〇 〇 距離の測定 〇 〇 〇 〇 粒子解析（島） 〇 × × × 溝 〇 〇 〇 × 谷の体積 〇 〇 〇 〇 表面のテクスチャの方向 〇 〇 〇 × 平均パワースペクトルデンシティ 〇 〇 × × 負荷曲線 〇 〇 〇 〇 切断面 〇 〇 〇 〇 本ソフトウェアが使用可能な測定機 形状測定機 画像測定機 CNC表面粗さ測定機 CNC表面粗さ・輪郭測定機 表面粗さ・輪郭形状測定機 フォームトレーサ CNC表面性状測定機 非接触3D計測システム Avantシリーズ CNC 真円度・円筒形状測定機 ROUNDTRACER EXTREME SV-3000CNC CS-5000CNC Hyper QV WLI SV-C4500CNC CS-H5000CNC SV-M3000CNC FTA-S3000 FTA-D3000 FTA-D4000 RTX-0605-A 2
