高速高精度非接触形状測定機　ラウンドトレーサフラッシュ

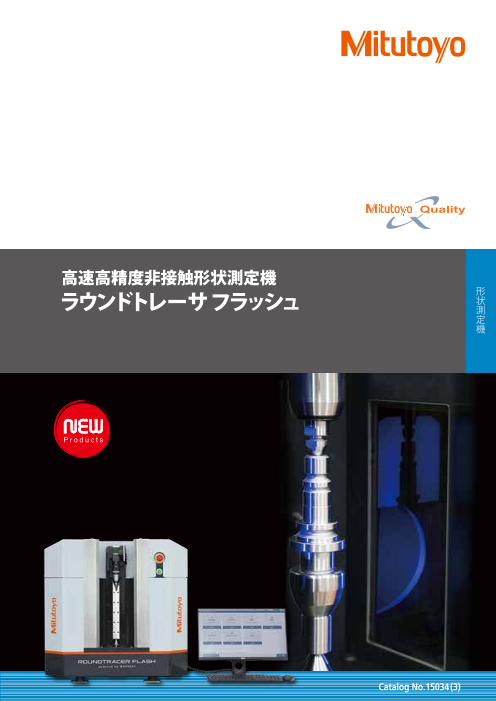

高速高精度非接触形状測定機 ラウンドトレーサフラッシュ 形 状 測 定 機 Catalog No.15034(3)

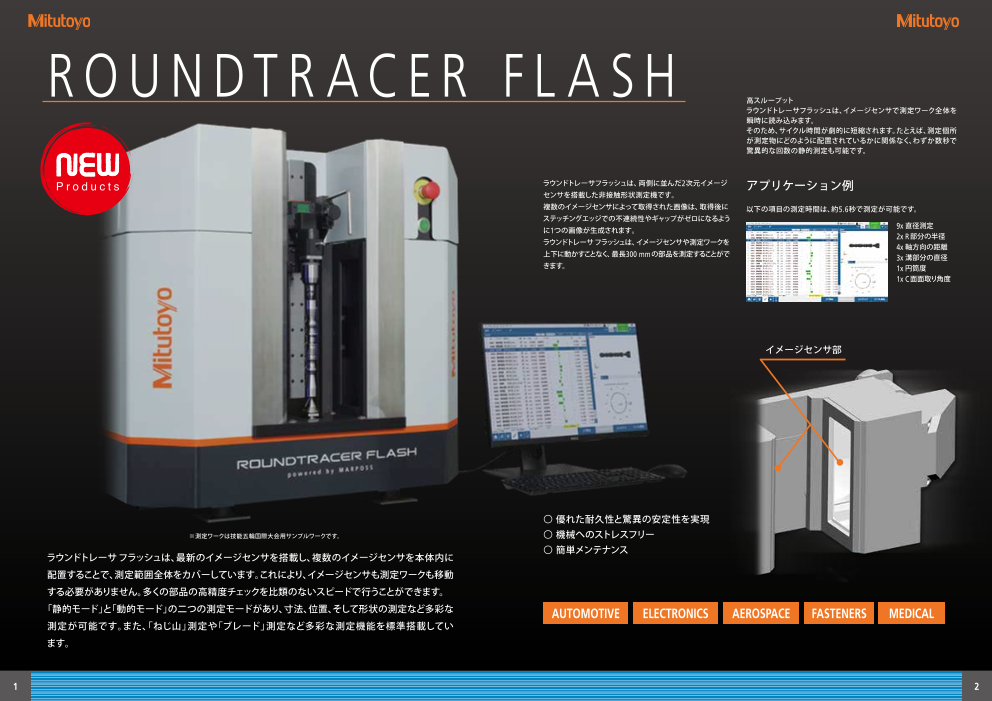

R O U N D T R A C E R F L A S H 高スループット ラウンドトレーサフラッシュは、イメージセンサで測定ワーク全体を 瞬時に読み込みます。 そのため、サイクル時間が劇的に短縮されます。たとえば、測定個所 が測定物にどのように配置されているかに関係なく、わずか数秒で 驚異的な回数の静的測定も可能です。 ラウンドトレーサフラッシュは、両側に並んだ2次元イメージ アプリケーション例 センサを搭載した非接触形状測定機です。 複数のイメージセンサによって取得された画像は、取得後に 以下の項目の測定時間は、約5.6秒で測定が可能です。 ステッチングエッジでの不連続性やギャップがゼロになるよう に1つの画像が生成されます。 9x 直径測定 2x R部分の半径 ラウンドトレーサフラッシュは、イメージセンサや測定ワークを 4x 軸方向の距離 上下に動かすことなく、最長300 mmの部品を測定することがで 3x 溝部分の直径 きます。 1x 円筒度 1x C面面取り角度 イメージセンサ部 〇 優れた耐久性と驚異の安定性を実現 ※測定ワークは技能五輪国際大会用サンプルワークです。 〇 機械へのストレスフリー 〇 簡単メンテナンスラウンドトレーサフラッシュは、最新のイメージセンサを搭載し、複数のイメージセンサを本体内に 配置することで、測定範囲全体をカバーしています。これにより、イメージセンサも測定ワークも移動 する必要がありません。多くの部品の高精度チェックを比類のないスピードで行うことができます。 「静的モード」と「動的モード」の二つの測定モードがあり、寸法、位置、そして形状の測定など多彩な AUTOMOTIVE ELECTRONICS AEROSPACE FASTENERS MEDICAL 測定が可能です。また、「ねじ山」測定や「ブレード」測定など多彩な測定機能を標準搭載してい ます。 1 2

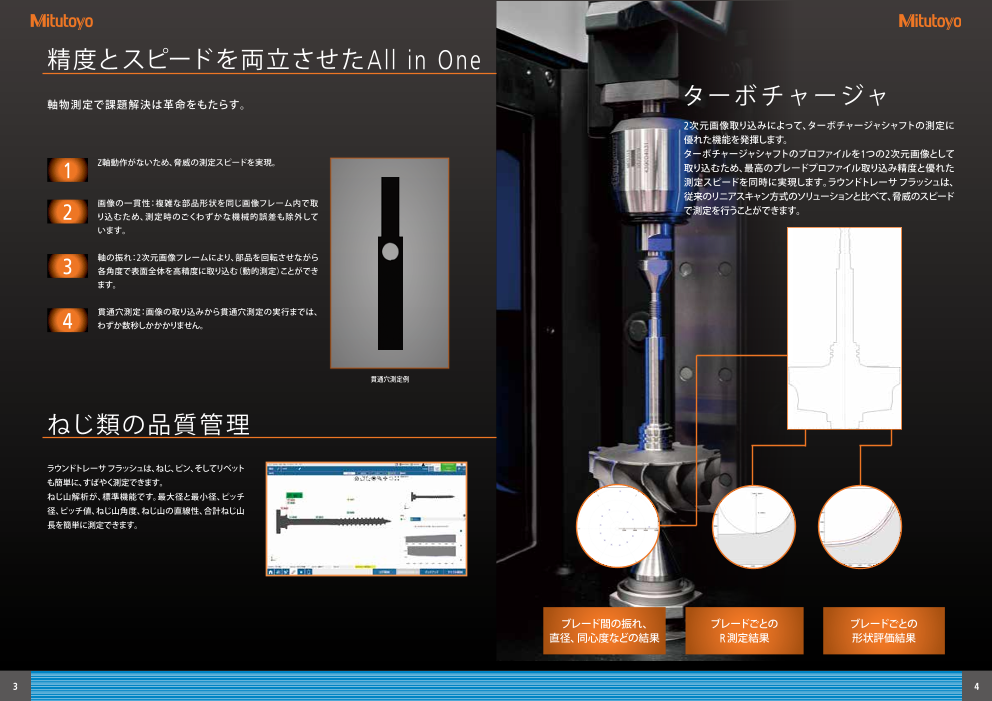

精度とスピードを両立させたAll in One 軸物測定で課題解決は革命をもたらす。 ターボチャージャ 2次元画像取り込みによって、ターボチャージャシャフトの測定に 優れた機能を発揮します。 ターボチャージャシャフトのプロファイルを1つの2次元画像として 1 Z軸動作がないため、脅威の測定スピードを実現。 取り込むため、最高のブレードプロファイル取り込み精度と優れた 測定スピードを同時に実現します。ラウンドトレーサフラッシュは、 従来のリニアスキャン方式のソリューションと比べて、脅威のスピード 画像の一貫性：複雑な部品形状を同じ画像フレーム内で取 2 り込むため、測定時のごくわずかな機械的誤差も除外して で測定を行うことができます。 います。 軸の振れ：2次元画像フレームにより、部品を回転させながら3 各角度で表面全体を高精度に取り込む（動的測定）ことができ ます。 貫通穴測定：画像の取り込みから貫通穴測定の実行までは、 4 わずか数秒しかかかりません。 貫通穴測定例 ねじ類の品質管理 ラウンドトレーサフラッシュは、ねじ、ピン、そしてリベット も簡単に、すばやく測定できます。 ねじ山解析が、標準機能です。最大径と最小径、ピッチ 径、ピッチ値、ねじ山角度、ねじ山の直線性、合計ねじ山 長を簡単に測定できます。 ブレード間の振れ、 ブレードごとの ブレードごとの 直径、同心度などの結果 R測定結果 形状評価結果 3 4

R O U N D T R A C E R F L A S H M e a s u r e m e n t & A n a l y s i s m a d e e a s y 測定開始ボタン 測定管理者と作業者のそれぞれに 合わせたソフトウェアナビゲーション が用意されています。 素早く、簡単に着脱できます。 5 6

使いやすさも考慮したユーザーフレンドリーな設計 ラウンドトレーサフラッシュには、最新のグラフィックユーザインタフェースが搭載され ① 障害物のない開かれたローディングエリア ています。 ② 人間工学に基づいた心押し台システムによる素早いワークの着脱 ③ タッチスクリーンモニタを介したグラフィカルユーザインタフェース ONE-CLICK CONNECTIVITY MONITOR 測定 プリンタなどのオプション機器を タッチパネルモニタで簡単操作 接続するために、USBポートを7個 標準搭載しています。 簡単操作 新機能 この直感的なユーザインタフェースによって、 測定が完了したら、スマートサーチ機能によって 簡単操作を実現。 部品の詳細部分を画像とトレンド視覚効果で 測定結果も測定ワークの詳細部分まで画像化 確認できます。 することができます。 ラウンドトレーサ フラッシュは、誰でも使用で き、誰でも新しい測定を設定できます。 測定項目 寸法、位置、形状評価 真円度 ねじ山検査 柔軟性に優れた設定画面 真直度 直径 平面度 長さ 対称度 R ラウンドトレーサフラッシュは、簡単な操作で 平行度 チャンファー 幅広い用途に適用できます。 直角度 角度 カム形状 ランアウト（回転方向） ランアウト（軸方向） 同心度 測定ワークの固定 測定ワークの交換 最適位置ナビゲーション 7 8

T W O S T E P M E A S U R E M E N T 仕様 ROUNDTRACER FLASH S100 S300 測定範囲（mm） 高さ：100［100］ 高さ：300［300］ ［ ］内は最大搭載可能ワーク 直径：60［90］ 直径：60［90］ 最大積載質量（kg） 6 STEP 1: 測定ワークをセット 温度条件 1※2 高さ：U95（ 2＋L/100） µm 直径：U95（ 1＋D/100） µm 測定精度※1 温度条件 （ 2※2 高さ：U95 4.5＋L/100） µm 直径：U95（ 2.5＋D/100） µm ワーク回転 標準機能 測定モード 静的・動的 本体外観寸法 W×D×H（mm） 886×663×627 886×663×842 ※L＝任意測定高さ（単位：mm） 温度条件 ※D＝直径（単位：mm） 温度条件 1 温度条件 2 ※1：測定と計算は DIN 1319 part 3 に準拠 温度範囲 19～21 ℃ 15～25 ℃ ※2：温度条件については、右記表を参照ください。 測定の不確かさ 温度変化 2時間あたり1 ℃ 2時間あたり1 ℃ 24時間あたり2 ℃ 24時間あたり5 ℃ 温度勾配 1 m あたり1 ℃（高さ･水平ともに） 外観寸法図 単位：mm STEP 2: 測定 430 700 440 886 663 427 427 ※（ ）内はS100です。 20（0 300） 9 10 663 842（627） 92 842（627）
