小型真円度測定機 ラウンドテストRA-120/120P

小型真円度測定機 ラウンドテスト 形 RA-120/120P 状 測 定 機 Catalog No.15008(11)

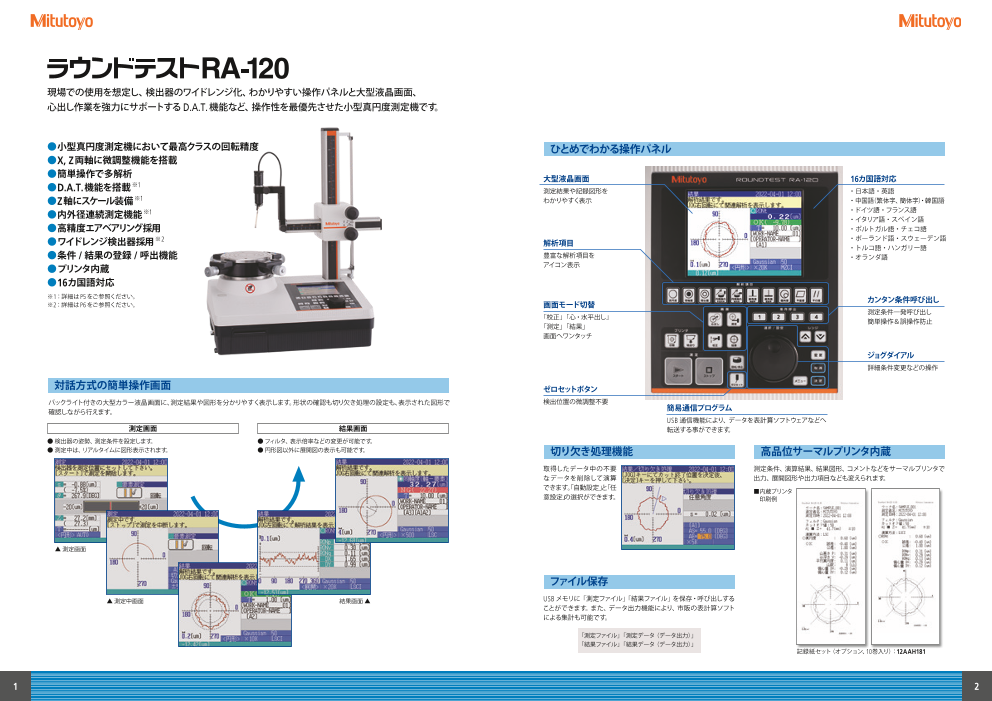

現場での使用を想定し、検出器のワイドレンジ化、わかりやすい操作パネルと大型液晶画面、 心出し作業を強力にサポートするD.A.T.機能など、操作性を最優先させた小型真円度測定機です。 ● 小型真円度測定機において最高クラスの回転精度 ひとめでわかる操作パネル ● X, Z両軸に微調整機能を搭載 ● 簡単操作で多解析 大型液晶画面 16カ国語対応 ● D.A.T.機能を搭載※1 測定結果や記録図形を ・日本語・英語 ● Z軸にスケール装備※1 わかりやすく表示 ・中国語（繁体字、簡体字）・韓国語 ● 内外径連続測定機能※1 ・ドイツ語・フランス語 ・イタリア語・スペイン語 ● 高精度エアベアリング採用 ・ポルトガル語・チェコ語 ● ワイドレンジ検出器採用※2 解析項目 ・ポーランド語・スウェーデン語 ・トルコ語・ハンガリー語 ● 条件 /結果の登録 /呼出機能 豊富な解析項目を ・オランダ語 ● プリンタ内蔵 アイコン表示 ● 16カ国語対応 ※1：詳細は P5をご参照ください。 ※2：詳細は P6をご参照ください。 画面モード切替 カンタン条件呼び出し 測定条件一発呼び出し 「校正」「心・水平出し」 簡単操作＆誤操作防止 「測定」「結果」　 画面へワンタッチ ジョグダイアル 詳細条件変更などの操作 対話方式の簡単操作画面 ゼロセットボタン バックライト付きの大型カラー液晶画面に、測定結果や図形を分かりやすく表示します。形状の確認も切り欠き処理の設定も、表示された図形で 検出位置の微調整不要 確認しながら行えます。 簡易通信プログラム USB通信機能により、データを表計算ソフトウェアなどへ 測定画面 結果画面 転送する事ができます。 ● 検出器の姿勢、測定条件を設定します。 ● フィルタ、表示倍率などの変更が可能です。 ● 測定中は、リアルタイムに図形表示されます。 ● 円形図以外に展開図の表示も可能です。 切り欠き処理機能 高品位サーマルプリンタ内蔵 取得したデータ中の不要 測定条件、演算結果、結果図形、コメントなどをサーマルプリンタで なデータを削除して演算 出力、展開図形や出力項目なども変えられます。 できます「。自動設定」と「任 ■内蔵プリンタ 意設定」の選択ができます。 　印刷例 ▲ 測定画面 ファイル保存 ▲ 測定中画面 結果画面 ▲ USBメモリに「測定ファイル」「結果ファイル」を保存・呼び出しする ことができます。また、データ出力機能により、市販の表計算ソフト による集計も可能です。 「測定ファイル」「測定データ（データ出力）」 「結果ファイル」「結果データ（データ出力）」 記録紙セット（オプション、10巻入り）：12AAH181 1 2

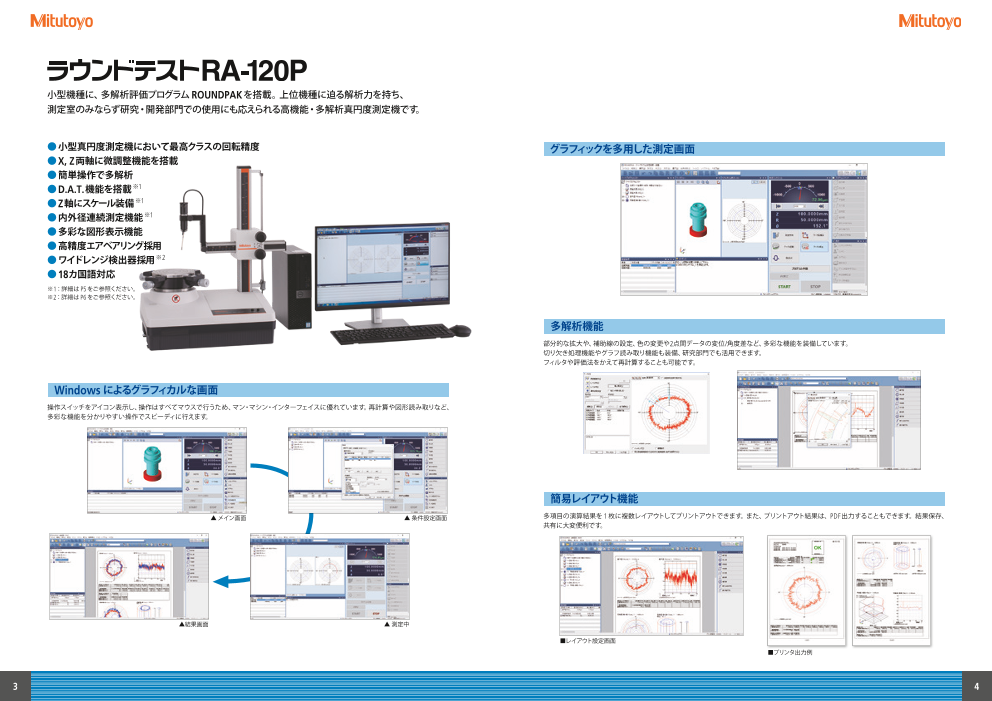

小型機種に、多解析評価プログラム ROUNDPAKを搭載。上位機種に迫る解析力を持ち、 測定室のみならず研究・開発部門での使用にも応えられる高機能・多解析真円度測定機です。 ● 小型真円度測定機において最高クラスの回転精度 グラフィックを多用した測定画面 ● X, Z両軸に微調整機能を搭載 ● 簡単操作で多解析 ● D.A.T.機能を搭載※1 ● Z軸にスケール装備※1 ● 内外径連続測定機能※1 ● 多彩な図形表示機能 ● 高精度エアベアリング採用 ● ワイドレンジ検出器採用※2 ● 18カ国語対応 ※1：詳細は P5をご参照ください。 ※2：詳細は P6をご参照ください。 多解析機能 部分的な拡大や、補助線の設定、色の変更や2点間データの変位/角度差など、多彩な機能を装備しています。 切り欠き処理機能やグラフ読み取り機能も装備、研究部門でも活用できます。 フィルタや評価法をかえて再計算することも可能です。 Windowsによるグラフィカルな画面 操作スイッチをアイコン表示し、操作はすべてマウスで行うため、マン・マシン・インターフェイスに優れています。再計算や図形読み取りなど、 多彩な機能を分かりやすい操作でスピーディに行えます。 簡易レイアウト機能 ▲ メイン画面 ▲ 条件設定画面 多項目の演算結果を 1枚に複数レイアウトしてプリントアウトできます。また、プリントアウト結果は、PDF出力することもできます。結果保存、 共有に大変便利です。 ▲結果画面 ▲ 測定中 ■レイアウト設定画面 ■プリンタ出力例 3 4

測定の効率アップを実現化する機能と 豊富な解析項目 D.A.T.機能 IN/OUT切替式ワイドレンジ検出器 心出し・水平出し作業を強力にサポートする D.A.T.（Digital Adjustment Table）機能を 従来のレバーヘッド形に比べ、4倍も拡大。かつてないワイドレンジ 上位機種から継承。測定者は表示された調整量を回転テーブルに取り付けられた を実現しています。心・水平出し作業や、変位量の大きな測定物に デジタル式マイクロメータヘッドで調整するだけで終了。切り欠きのあるワークにも 対して、余裕をもって対応できます。また、内外径の測定方向の切り 対応します。 替えもワンタッチで行えます。 2000 µm RA-120/120P IN/OUT切替式ワイドレンジ検出器 方式選択 予備設定 心出し 水平出し 500 µm RA-120 レバーヘッド形 解析項目 解析 解 項目 測定要領 評価内容 RA- RA- 析 120 120P 項目 測定要領 評価内容 RA- RA- 120 120P RA-120P 真 平 円 ○ ○ 行 ○ ○ 度 度 r2 回転中心 傾き 回転中心 平 面 ○ ○ 側 度 面 ○ ○ ブル ワ ワ ー ク ブル ー ク 偏 r1 r2-r1 肉 基準軸 度 軸 r2 心ずれ 回転テーブル付属の 基 ○ ○ 平 r1 準 面 ○ ○ デジタル式 心出し調整範囲：±5 mm マイクロメータヘッドを 水平出し（傾き量）調整範囲：±1゜ ズレ量分だけ送る 直 R R r2-r1 角 予備測定 心・水平のズレ量表示 簡単調整 心・水平出し完了 度 直角度 基準面 面 半 「A」、「B」 2断面を予備測定 基 1 － N ○ ○ 径 N 準 方 1 ○ ○ 内外径連続機能 Z軸にスケールを装備 R 円 向 周 同心度や偏肉度など、外径面と内径面 測定高さ位置の入力が必要な、同軸度など 振 C れ N を繰り返し測定する場合に、大変便利 の測定に対して有効となります。絶対原点を 同 軸 な機能です。右図のように、外径面の 持ったABSデジマチック測長ユニットを採用し、 心 ○ ○ 方 1 ○ ○ 度 向 測定姿勢のまま、検出器の向きを変え 繰り返し測定や位置設定に有効な機能です。 2×C ずに、内対面を測定することによって 演算します。 軸 ハ 内径 ø50 mmまで対応できます。 ー モ 要 ○ ○ 解ニ ー ○ 同 素 2×C 析ック 軸 度 軸 N 2 　プ 軸 1 　ロ 内外径連続機能（内径面） 内外径連続機能（外径面） フ N ー ○ ァ ー 軸 軸 1 1 演イ ー ○ 算ルの 5 6 回転テー 回転テー L – – L 直角度 – – ̶ ̶

オプション：替測定子・チャック・その他 ■替測定子 単位： ■心出しチャック ■三爪チャック（ハンドル固定） ■マイクロチャック mm 12AAL021 ※標準付属品 12AAL022 12AAL023 12AAL024 （ローレットリング固定） クランクシャフトやビンシャフトなどのような 心出しチャックでは保持できない ø1 mm 標準測定子（先端 ø1.6超硬球） 切り欠き測定子（先端 ø3超硬球） 深溝測定子（先端 R0.25サファイヤ） コーナー用測定子（先端 R0.25サファイヤ） 小物部品の測定で、操作性が良くローレット 長軸部品を測定する場合、ハンドルで 以下の極小径の部品を固定できます。 リングで容易に固定できます。 確実に固定することができます。 切欠きのある測定 測定箇所に段差が コーナー部の測定 に有効 ある場合に有効 内外径の スタンダード測定 ø4 ø4 ø4 ø4 ・内径測定時 　ø7.5 mm以上 測定例 測定例：内径測定 測定例 　深さ50 mm以内 30° コード No 211-032 コード No 211-014 コード No 211-031 内爪での外径 ø1～ ø36 mm 内爪での外径 ø2～ ø35 mm 保持範囲 外径：ø0.2～ ø1.5 mm 保持範囲 内爪での内径 ø16～ ø69 mm 保持範囲 内爪での内径 ø25～ ø68 mm 外爪での外径 ø25～ ø79 mm 外爪での外径 ø35～ ø78 mm 外観寸法（D× H） ø107×48.5 mm 外観寸法（D× H） ø118×41 mm 外観寸法（D× H） ø157×70.6 mm 質量 0.6 kg 5.5 7 11.7 7.5 質量 1.2 kg 質量 3.8 kg 12AAL029 12AAL026 12AAL030 12AAL028 ■コレットチャックホルダ ■コレットチャック単体※ 3 ■薄物用台 極小穴用測定子（ø0.5） 小穴用測定子 （ ø0.8） ø1.6ボール測定子 小穴用測定子（ø1.6、L=40） コレットチャック（オプション）を使用して コレットチャックホルダ用のコレットチャック パーツ No.356038 対象ワーク（小穴測定） 　 対象ワーク（小穴測定） 対象ワーク（小穴測定） 対象ワーク（小穴測定） ø1 mm以上 　ø3 mm以上 　深さ2.5 mm以内 　ø1.5 mm以上 　ø3 mm以上 パーツを固定できます。 単体です。 　深さ10 mm以内 　深さ18 mm以内 　深さ38 mm以内 パーツ No パーツ保持範囲（外径） 先端部拡大図 先端部拡大図 12AAH402 ø0.5～ 1.0 mm ø4.5 12AAH403 ø1.0～ 1.5 mm ø4 先端部拡大図 ø4 先端部拡大図 ø4 12AAH404 ø1.5～ 2.0 mm ■基準半球 12AAH405 ø2.0～ 2.5 mm コード 12AAH406 ø2.5～ 3.0 mm No.211-016 コード No 211-061 12AAH407 ø3.0～ 3.5 mm ø1.2 パーツ保持範囲 外径 ø0.5～ 10 mm※ 1 12AAH408 ø3.5～ 4.0 mm ø0.3 ø0.6 ø1.2 心出し誤差 50 µm以内※ 2 12AAH409 ø4.0～ 5.0 mm 質量 1.4 kg 12AAH410 ø5.0～ 6.0 mm ø1 ø0.5 超硬球 ø1.5 ø3 ø3 ø0.8 超硬球 ø1.6 超硬球 ø1.6 超硬球 ※1： パーツに合ったコレットチャックを別途手配して 12AAH411 ø6.0～ 7.0 mm ■倍率校正器 ください。 12AAH412 ø7.0～ 8.0 mm コード 12AAL027 12AAL032 12AAL033 12AAL034 ※2： ø5 mmピンゲージ測定時で測定高さ 30 mmの場合 No.211-045 12AAH413 ø8.0～ 9.0 mm 小穴用測定子（ø1） クランク形測定子（ø0.5） クランク形測定子（ø1） 平面用測定子 ■X軸ストッパ 12AAH414 ø9.0～ 10.0 mm ※3： コレットチャック単体では、回転テーブルに取り付けられ 67.5 67.5 68 検出器を同じ位置に位置決め（X方向） ません。コレットチャックホルダを別途手配してください。 ユキワ精工株式会社製YCC10-＊＊、AA級相当品 ø2 するための位置決め治具。 ■倍率校正キット R1 66 ø0.5超硬球 パーツ No.997090 66 ø1超硬球 0.5 ■除振台 66 ø4 測定例 狭い円周部溝の上下面測定に有効 測定例 ■RA-120用記録紙セット（10個入り） 8.2° パーツ No.12AAH181 ø0.8 注記）本測定子では、 コード No 211-013 　外径、内径の測定は ■エアフィルタ用交換エレメント ø1 超硬球 除振方式 ダイヤフラム形空気ばね 　行えません パーツ No 12AAH320 外観寸法 615×515×51 mm パーツ No.358592（フィルタ用） 12AAL025 12AAL031 12AAL043 12AAL044 質量 65 g 最大積載質量 150 kg パーツ No.358593（フィルタレギュレータ用） カッターマーク除去用測定子 ディスク形測定子 スタイラスシャンク スタイラスシャンク（標準溝用） ■ラウンドテストRA-120用簡易通信プログラム※4 大きなR（先端R15） 三次元測定機 三次元測定機 で接触することにより スタイラス取付用 スタイラス取付用 RA-120の多彩な機能の一つ「USB通信機能」により、データを表計算ソフトなどへ転送することができます。 カッターマークの影響 （取付部ねじ径：M2） （取付部ねじ径：M2） Microsoft Excel※のマクロを利用した検査成績表作成も行えるプログラムをご用意しております。 を除去 測定例 ※4：本プログラムは、RA-120の旧仕様（液晶画面がモノクロ仕様）には対応しておりません。 細い ø4 ø4 溝側面測定 測定例 ø4 ø4 動作確認環境 ●OS： Windows XP-SP3 ●表計算ソフト： Microsoft Excel 2010 R 15 Windows VISTA Microsoft Excel 2016 Windows 7（32bit /64bit) ø12 Windows 10 カッターマーク M2深5 M2 3.5 ※WindowsとMicrosoft Excelは、マイクロソフト社の商品です。 ※クランク形測定子、平面測定子を除き■部が測定子外観図となります。 別途、USBケーブル（オプション）が必要です。 ※カッコ内の寸法は、測定子先端もしくは先端球中心から、検出器の測定子取付部までの寸法。 ●RA-120用USB通信ケーブル　No.12AAH490 ※ご注文により特殊替測定子を製作いたします。対応可能な仕様については弊社各営業所へお問い合わせください。 弊社ホームページからダウンロード（無償）できます。 https://www.mitutoyo.co.jp 7 8 66 52.5 52.5 52.5 52.5 1 R 0 1 5° 3 22.7 66 66 66 2.5 52.5 52.5 52.5 ø4 0.5 66 12 66 66 2.5 10 52.5 66 42.5 ø4 52.5 20 66 56 5.5 18 52.5 52.5 66 52.5 ø4 40 66 66 68.5 5 38 ø2 0.5

仕様 外観図と設置スペース ■本体 ■外観寸法図 単位：mm 符　号 RA-120 RA-120P 半径方向 　（ 0.04+6H/10000）µm　　H:測定高さ（mm） JIS B7451-1997 25 140 回転精度 軸方向 （0.04+6X/10000）µm　　X:回転中心からの距離（mm） 回転速度 6 rpm テーブル径 ø150 mm 回転テーブル部 心出し調整範囲 ±3 mm 水平出し範囲 ±1 ˚ 最大測定径 ø280 mm（ø380 mm: 検出器ホルダ反転取り付け時、縦姿勢のみ） 最大積載径 ø440 mm 最大積載質量 25 kg 上下移動量 テーブル上面から 280 mm 上下動部 最大測定高さ テーブル上面から 280 mm（480 mm検出器反転取り付け時、縦姿勢のみ） 最大測定深さ 100 mm（内径 ø30 mm以上） 半径方向移動部 移動量 165 mm（回転中心より –25 mm移動可能～ 140 mm） 測定方向 2方向切替式（IN /OUT切り替え） 検出範囲 ±1000 µm 検出器 測定力 100 mN（± 30%） 測定子先端形状 ø1.6超硬球 ±1000、±500、±200 µm（ 検出器検出範囲 ±1000 µm） 測定レンジ ±100、±50、±20 µm（ 検出器検出範囲 ±100 µm） ±10、±5 µm（ 検出器検出範囲 ±10 µm） 記録倍率 5～ 200,000倍 1～ 500,000倍 25 400 25 135 75 115 位相補償型 : ガウシャン、2CRPC75、2CRPC50 450 360 フィルタ種類 位相補償なし : 2CR75、2CR50 フィルタなし 標準測定エリア カットオフ値 低域 :15、50、150、500山 /回転 低域 :15、50、150、500山 /回転、任意 帯域 :15–150、15–500、50–500山 /回転 帯域 :15–150、15–500、50–500山 /回転、任意 測定断面数 最大 5断面 最大 100断面 ■テーブル上面図 ■推奨設置平面図 解析項目 真円度、同軸度、同心度、平面度、円周振れ（半径 /軸方向）、直角度（軸 /面基準）、偏肉度、平行度 演算部 単位：mm 単位：mm 評価方法 最小自乗法、最小領域法、最大内接円法、最小外接円法 電源コード接続位置 心出し /水平出し調整機能 調整ナビ エアホース接続位置 D.A.T方式（全周 /多点入力選択可） 機能 切り欠き処理、再演算機能、 切り欠き処理、再演算機能、特徴点（歯車）解析、 壁 内対面測定機能など ハーモニック解析、内対面測定機能など 記録方式 サーマルラインプリンタ（内蔵） 100 65 3-M5深8 外部プリンタ※ 1 Windows対応インクジェットプリンタ P (120°等配) .C 日本語、英語、中国語（繁体字、簡体字）、韓国語、 日本語、英語、中国語（繁体字、簡体字）、韓国語、 .D.143 3-M5深8 (120°等配) 表示言語 ドイツ語、フランス語、イタリア語、スペイン語、 ドイツ語、フランス語、イタリア語、スペイン語、 ポルトガル語、チェコ語、ポーランド語、スウェー ポルトガル語、チェコ語、ポーランド語、スウェーデン語、 デン語、トルコ語、ハンガリー語、オランダ語 トルコ語、ハンガリー語、ロシア語、オランダ語、タイ語 壁 データ出力 USB出力、RS-232C、SPC 付属するソフトウェアの機能による 電源 AC100～ 240 V 消費電力 32～ 36 W 21～ 24 W（ PC含まず） その他 D.91 使用空気圧 0.39 MPa P.C . 空気消費量 30 L /min以上（標準状態において） 質量 本体：32 kg　エアフィルタ：2 kg ※1：お客様にて別途ご用意ください。動作確認済の機種に関しては、別途お問い合わせください。 min. 60 max. 641.5 9 10 181 52 280 20 143 473 636 360 min.100
