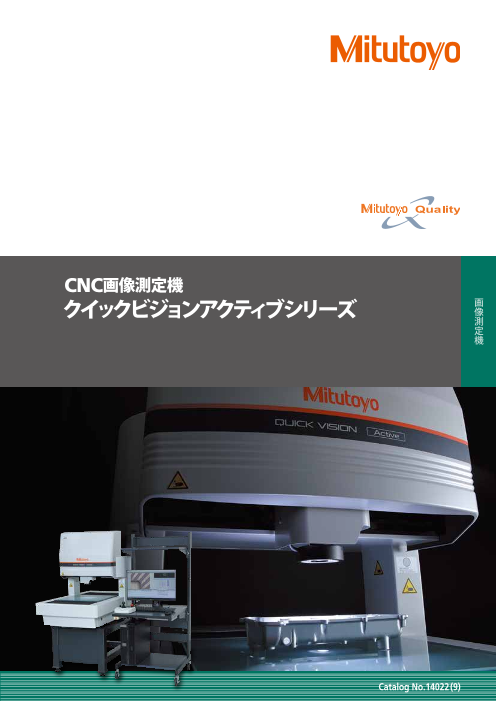

CNC画像測定機 クイックビジョンアクティブシリーズ 画 像 測 定 機 Catalog No.14022(9)

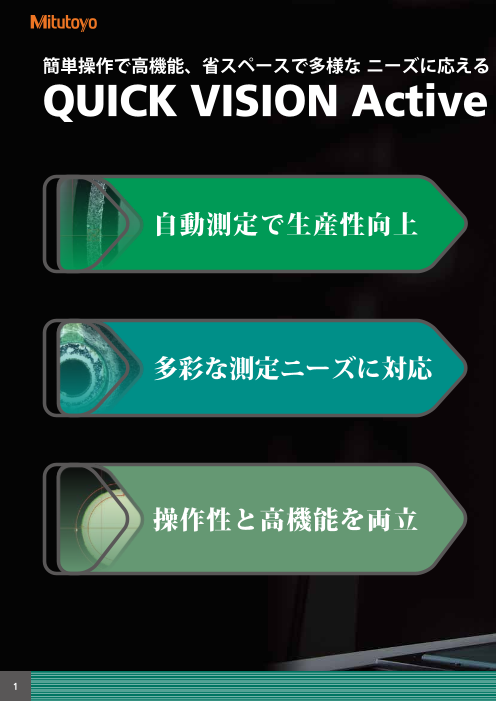

簡単操作で高機能、省スペースで多様な ニーズに応える QUICK VISION Active 自動測定で生産性向上 多彩な測定ニーズに対応 操作性と高機能を両立 1

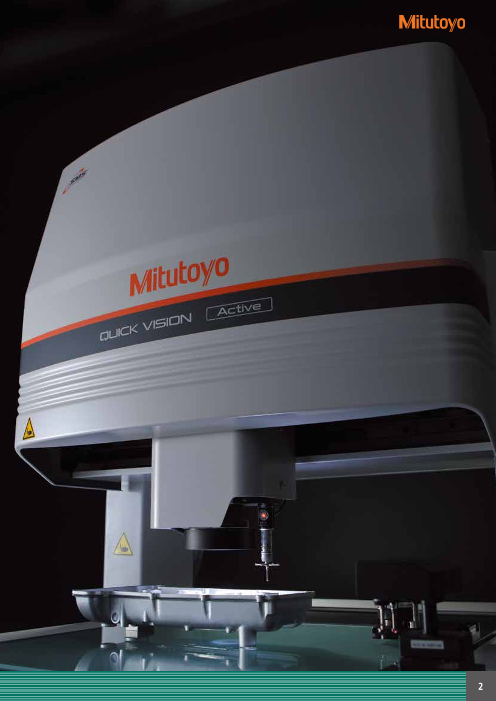

簡単操作で高機能、省スペースで多様な ニーズに応える QUICK VISION Active 2

自動測定で生産性向上 もう測定機につきっきりになる必要はありません。 オペレータは別の作業が可能となり、業務効率がアップします。 測定バラつきの抑制 ラフな位置決めでも自動測定 自動エッジ検出 パターンサーチ 「自動エッジ検出」が、オペレータのスキルに頼らない再現性の高い測定を 「パターンサーチ」が登録した形状を自動認識します。治具にセットした測定 実現します。 物の位置ズレを自動的に補正します。 ボックスツール 円ツール 円弧ツール 画像オートフォーカス 正常な位置 位置がズレても自動補正 適切な「画像オートフォーカス」の設定により、高速かつ信頼性の高い高さ測定が 可能です。 マニュアルツール 手動の「マニュアルツール」測定を自動測定に組込むことで、仮の位置決 め測定が行え、測定物をステージ上のどの位置に置いても自動測定をス タートすることができます。位置決め治具を製作する必要がなく、コストと工 数の節約に貢献します。 2個目 １個目 サーフェスフォーカスツール マルチポイントオートフォーカスツール 複数個の連続測定 ステップ＆リピート 「ステップ&リピート」により、複数の測定物を位置決め治具に並べることで、大量 の測定が一度にできます。 立体物でも段取り替えのない連続測定が可能 タッチプローブ搭載機種 ステージ 画像測定機では困難な立体物の側面測定や金型・樹脂成型品の各高さ毎の 寸法測定も、タッチプローブがサポートします。 測定物 複数個連続測定 3

多彩な測定ニーズに対応 広視野測定から微細な測定まで幅広く対応 対物レンズ交換式ズームユニット 新設計ズームユニットと対物レンズ交換により、最大ズーム比14倍を達成。低倍での効率重視の広視野測定から高倍での微細箇所の測定まで、幅広く対応できます。 Z-objective 1× 0.5× 2× 3.5× Z-objective 1.5× Z-objective 1× Z-objective 1.5× Z-objective 2× （オプション） （標準付属） （オプション） 光学倍率 0.5× 0.65× 0.75× 0.85× 0.98× 1× 1.28× 1.3× 1.5× 1.7× 2× 2.25× 2.5× 3× 3.5× 3.75× 4× 5× 5.25× 7× 視野 横（H） 13.60 10.46 9.07 8.00 6.94 6.80 5.31 5.23 4.53 4.00 3.40 3.02 2.72 2.27 1.94 1.81 1.70 1.36 1.30 0.97 (mm) 縦（V） 10.80 8.31 7.20 6.35 5.51 5.40 4.22 4.15 3.60 3.18 2.70 2.40 2.16 1.80 1.54 1.44 1.35 1.08 1.03 0.77 総合（モニタ上）倍率 13.20 17.10 19.80 22.40 25.80 26.40 33.70 34.30 39.50 44.80 52.70 59.30 65.90 79.10 92.30 98.90 105.50 131.80 138.40 184.50 0.75× 3× 5.25× Z-objective 1× ● ● ● ● ● ● ● ● Z-objective 2× 対 作動距離 74 mm 物 Z-objective 1.5× レ ● ● ● ● ● ● ● ● 作動距離 42 mm ン ズ Z-objective 2× ● ● ● ● ● ● ● ● 作動距離 42 mm ※総合倍率は、QVPAKのビデオウィンドウが178.8×143.0 mm（デフォルトサイズ）の場合におけるモニタ上 での倍率です。 1× 4× 7× 大きな段差も安心測定 長作動距離 QVシリーズでは最長の長作動距離74mm※を達成。大きな段差や突起のある測定物でもレンズの 74mm 衝突を気にせずに安心して測定ができます。 ※対物レンズ Z-objective 1× 装着時 画像・タッチプローブ複合測定 モジュールチェンジラックMCR20 ノギス・ダイヤルゲージなどの測定工具や測定顕微鏡を駆使しなければならな 最大3本までの異なるスタイラスのプローブモジュールを取り付け可能です。 かった複雑な測定も、これ一台で段取り替えなく自動測定が可能になります。 それらのプローブモジュール自動交換や画像⇔タッチプローブの自動切り 測定評価工程数（段取り替え・測定・結果分析・レポート作成）と設備の 替えができ、多彩な測定ニーズに対応します。 最適化に大きく貢献します。 画像測定 タッチプローブ測定 マスターボール（オプション） MCR20（オプション） スタイラスの径補正に使用します。 キャリブレーションリング（オプション） 画像とタッチプローブのオフセットキャリブレーションに使用します。 4

操作性と高機能を両立 1 3 4 6 2 7 5 1 大画面、高精細カラー画像で疲れにくい 3 広い視野で測定箇所を見つけやすい 高精細カラーカメラ ズームレンズ 顕微鏡で目視検査を行っていた方にも、違和感のない高画質・高精細の画像 新規設計のズームレンズは広視野かつ低倍率域をサポートしています。測定 で測定、観察が可能です。 箇所をかんたんに素早く見つけ、スムーズに測定可能です。 大きな画面で操作できますので、目の疲労軽減にも寄与します。 2 エッジを際立たせて確実に測定 多彩な照明を搭載 光学倍率0.5×時 透過照明、落射照明、4分割リング照明を搭載しています。前後左右それぞれ 独立して光量の設定が可能ですので測定箇所のエッジを強調してより安定した 測定が可能になります。 10.8 mm 落射照明では、エッジが見えにくい測定部位 リング照明の左側を照射し、エッジを際立たせて 13.6 mm 測定 5

4 初めてでも安心のかんたん操作 5 専門知識は不要 ワンクリックツール 　 自動測定プログラムの作成・編集 測定項目（円・線など）の選択後、測定したいエッジをワンクリックする だけで、習熟レベルに依存しない高精度な測定が可能です。また、異常点除去 QVEasyEditor QVイージーエディター 機能が、バリやごみ等の影響を自動で取り除きます。 測定しながら自動でプログラムが記録されるティーチング方式です。ツリー 表示で測定手順の挿入・修正・追加・削除をかんたんに行え、変更箇所など の確認したい範囲だけを実行することも可能です。 また、パワーユーザ向けのQVBasicEditorも従来通りに使用可能です。 エッジ検出エラーアイコン マウスをエッジに移動してワンクリック 高精度な多点測定を異常点除去して実行 公差外判定アイコン 要素測定エラーアイコン 6 図形の選択だけでかんたん解析・操作 7 ダイレクトに測定結果レポートを作成 QVGraphics QVグラフィックス MiCAT Reporter MiCAT レポーター 測定図形要素をクリックするだけ 測定結果のレポート機能を標準装備しています。QVPAKからPDF形式でダ で、座標の作成・変更、要素間演 イレクトに出力されるため、医療部品など信頼性を求められる報告書に 算、真円度・平面度などの幾何公差 対応可能です。 作図が可能です。複数要素の矩形選 択でピッチ測定の自動測定プログラ ムが作成される便利な機能も搭載し ています。 また、スティッチングで取得した画 像を表示させること測定位置へ容易 に移動できます。 面の幾何偏差作図 円の幾何偏差作図 6

オプション FORMTRACEPAK-AP フォームトレースパック AP QVPAKのオートトレースツール等で取得した点群データから、設計値照合や形状解析など 高度な解析が可能になる輪郭形状解析ソフトです。 輪郭照合機能 報告書作成機能 ・ 設計データの作成 ・ 測定結果、誤差線図、誤差展開図 CADデータ変換、マスタワーク変換、関数指定、 テキストファイルの変換、非球面設計値作成 ・ 設計値照合 その他機能 設計値照合例 法線方向照合、軸方向照合、ベストフィット照合 ・ 解析手順の記録 / 実行 ・ 結果表示 ・ 外部出力機能 結果一覧表示、誤差線図、誤差展開図、 CSV形式出力、テキスト出力、 誤差座標値表示機能、解析結果表示 DXF/IGES形式出力 ・ フェアリング処理 形状解析 ・ 二次曲線あてはめ機能 ・ 疑似粗さ解析機能・ 解析項目： 点測定、線測定、円測定、距離測定、 交点測定、角度測定、原点設定、軸回転 ・ 演算項目： 最大値、最小値、平均値、標準偏差、面積 歯車の輪郭照合、オーバーピン測定例 QV3DCAD QV3DCAD 3DCADモデルを利用してQVPAKのパートプログラム生成が行えます。 最新バージョンではQVシステムと同期させて実際のワークを見な がらティーチングするオンラインモードと、本体と接続されていない パソコンでもパートプログラムの生成が出来るオフラインモードの 両方をサポートしました。 オフラインティーチングモード オンラインティーチングモード QVEio QVイーアイオー QV Eioは外部制御用のクライアントアプリケーションソフトです。 QVEio-PLC/QVEio-PC/QVEio-Signalの 3種類の機能が含まれています。 ※これらの機能は QVBasic言語コマンドを使用します。 　QVEio-PLCは PLCとの RS-232C通信により外部実行指令や実行指令に対する状態通知が可能なソフトウェアです。 　自動搬送ロボットとの接続など自動化システムの構築が容易に行えます。 　QVEio-PCは外部 PCとの RS-232C通信による制御はもちろん、測定結果の出力やエラー状態の出力ができ、効率良く QV Activeの制御が可能になりますので、 　外部 PCの専用 GUIから QV Activeを制御する場合に最適です。 　QVEio-Signalは QV Activeの稼働状態を PLCへ通知します。QV Activeの稼働状態をシグナルタワー等に表示する場合に最適です。 MeasurLink Real-Time Professional メジャーリンク 測定結果から様々な統計演算処理が可能な工程管理プログラム（SPC）です。リアルタイムに管理図を 表示する事で加工異常を早期に発見し、不良発生を防止する等に効果を発揮します。 複数のワークを測定ステージに並べて連続測定した結果をMeasurLinkで統計処理する場合には、別途 QVPartManagerが必要になります。 7

仕 様 名称 QUICK VISION Active 202 QUICK VISION Active 404 符号 QV-L202Z1L-D QVT1-L202Z1L-D QV-L404Z1L-D QVT1-L404Z1L-D タイプ 標準機 タッチプローブ搭載機 標準機 タッチプローブ搭載機 測定範囲 （ X×Y×Z） 250×200×150 mm 400×400×200 mm （250×200×118 mm:対物レンズ Z-objective 1×使用時） （400×400×168 mm:対物レンズ Z-objective 1×使用時） スケール分解能 0.1 µm 測長ユニット リニアエンコーダ 観察装置 Zoom ユニット（8 ポジション） 撮像素子 CMOS カラーカメラ 垂直落射照明 白色LED 照明装置 透過照明 白色LED リング照明 4 分割固定式 白色LED E1X, E1Y （2+3L/1000）µm 画像測定精度※ E1Z （3+5L/1000）µm 1 E2 （2.5+4L/1000）µm 精度保証光学条件 対物レンズ Z-objective 1.5×／ズーム倍率5.25× タッチプローブ測定精度※1 E1X, E1Y, E1Z ― （2.4+3L/1000）µm ― （2.4+3L/1000）µm 精度保証温度 20±1 ℃ 18～23 ℃ 20±1 ℃ 18～23℃ 載物ガラスの大きさ 311×269 mm 466×480 mm 測定物最大積載質量※2 10 kg 20 kg 本体外観寸法 570×767×1468 mm 776×1303×1529 mm 本体質量（設置台含む） 155 kg 324 kg 温度補正機能 ― 手動温度補正 ― 手動温度補正 ※1 当社検査方法による。Lは任意の2点間の寸法（mm) ※2 極端な偏荷重、集中荷重は除く オプション 校正用チャート 撮像素子のピクセルサイズ補正や各倍率時のオートフォーカス 精度と光軸オフセット補正に使用します。 QUICK VISION Active 202 QUICK VISION Active 404 8

外観寸法図・測定テーブル寸法 QUICK VISION Active 202 単位：mm 250（X軸測定範囲） 200（Y軸測定範囲） 10 42 60 120 60 42 10 CL 1200 CL 18-M6深サ12 47 250（測定範囲） 47 （ジグ固定用のタップ穴） 16.5 311 16.5 2～3 74.5 421 74.5 99.5 535 132.5 （ 載物ガラス　　　 はめ込み部寸法） （ ジグ取付け面からガラス面までの寸法） 570 767 1900 344 44 87 キャリブレーションリング CL マスターボール MCR20（3-Ports） 画像・TP共通 CL 測定範囲 113 131 100 QUICK VISION Active 404 単位：mm 10 79 50 86 50 86 50 79 10 400（X軸測定範囲） 400（Y軸測定範囲） 1200 CL 120 536 120 287 722 294 CL 2～3 776 1303 50 400（測定範囲） 50 2100 載物ガラス （ ジグ取付け面からガラス面までの寸法） 16 46（ は 8 め込み部寸法） 16 24-M6深サ12 500 (ジグ固定用のタップ穴) 197 87 CL キャリブレーションリング マスターボール 画像・TP 共通測定範囲 MCR20（3-Ports） CL 116 284 100 9 1529 525 1004 285 1468 623 845 177 810 200（Z軸測定範囲） 800 150（Z軸測定範囲） 700 700 30 482 30 63 400 79 24 86 50 86 50 86 50 86 24 50 200 50 15 269 16 256 144 107 93 9 21 60 60 60 60 21 9 50 200 50 63 400（測定範囲） 79 （測定範囲）

抜群の信頼性 ~国家標準へのトレーサビリティ~ 国家標準にトレーサブルな基準器を使用 国立研究開発法人 お客様の信頼を獲得するため、国家標準にトレーサブルに測定したい。 産業技術総合研究所 計量標準総合センター ・ミツトヨでは日本の国家標準にトレーサブルな長さ標準器を保有し、 協定世界時に同期した原子時計 測定機器の校正に使用する標準器の校正を行うことにより、各種測定 機器のトレーサビリティ確立と維持を行っています。 ・当社の校正事業者は、ILACのMRA（相互承認協定）により国際的に認め ミツトヨ 計量標準キャリブレーション課 られた認定機関であるIAJapanよりJCSSの認定を受けており、海外の校 （JCSS認定事業者 №0067） 正機関と同等の測定技術能力を有することが認められています。 基準周波数発振器 （光周波数コム装置の基準器として使用） ミツトヨ 計量標準キャリブレーション課 （JCSS認定事業者 №0067） 長さ用633nmよう素分子吸収線 波長安定化He-Neレーザ装置 ミツトヨ 宇都宮キャリブレーションセンタ （JCSS認定事業者 №0031） 長さ用633nm実用波長安定化He-Neレーザ装置 ミツトヨ　川崎工場 基準スケール 画像測定機 安心のサポート体制 世界トップクラスのグローバルネットワーク 1963年（昭和38年）、販売会社MTI社（米国）設立以来、全世界にそのマーケットを拡大しているミツトヨ。 現在、29カ国に研究開発・製造・販売・技術サービス拠点と80数カ国の代理店網を構築しています。 各地域・社会に合わせたサービスで、 世界のトップメーカとしての地位を不動のものとしています。 本社 ■ 販売 ■ 研究開発 ■ 生産 Mitutoyo Europe GmbH Mitutoyo（UK）L.td. Mitutoyo France S.A.R.L Mitutoyo America Mitutoyo Italiana S.R.L. Mitutoyo Asia Pacific Pte. MITUTOYO SUL AMERICANA Corporation Head Office Ltd. Regional Headquarters Ltda. 10
