IPAQ C330/330X 温度伝送器 / IPAQ C530/530X スマート温度伝送器【トランスミッター】

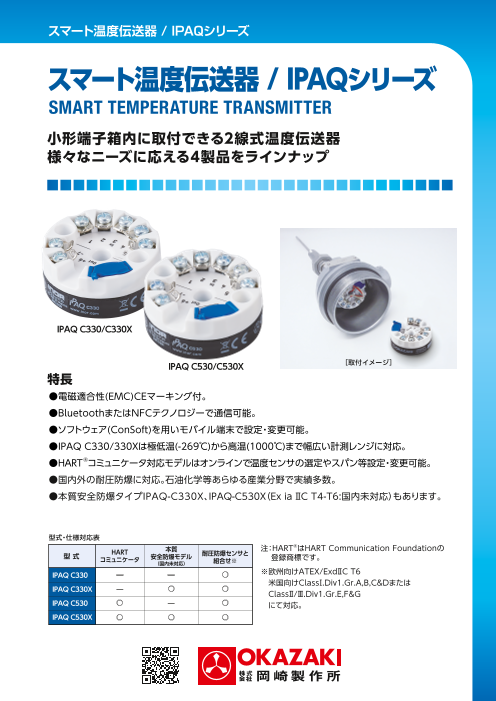

スマート温度伝送器 / IPAQシリーズ スマート温度伝送器 / IPAQシリーズ SMART TEMPERATURE TRANSMITTER 小形端子箱内に取付できる2線式温度伝送器 様々なニーズに応える4製品をラインナップ IPAQ C330/C330X IPAQ C530/C530X ［取付イメージ］ 特長 ●電磁適合性(EMC)CEマーキング付。 ●BluetoothまたはNFCテクノロジーで通信可能。 ●ソフトウェア(ConSoft)を用いモバイル端末で設定・変更可能。 ●IPAQ C330/330Xは極低温(-269℃)から高温(1000℃)まで幅広い計測レンジに対応。 ●HART®コミュニケータ対応モデルはオンラインで温度センサの選定やスパン等設定・変更可能。 ●国内外の耐圧防爆に対応。石油化学等あらゆる産業分野で実績多数。 ●本質安全防爆タイプIPAQ-C330X、IPAQ-C530X（Ex ia ⅡC T4-T6:国内未対応）もあります。 型式・仕様対応表 注：HART®はHART Communication Foundationの 型 式 HART 本質 コミ 安全防爆モデル 耐圧防爆センサと FAX：（078）251-8210 ュニケータ （国内未対応） 組合せ※ 　 登録商標です。 FAX：（078）251-8210 FAX（: 03）5641-9100 IPAQ C330 ̶ ̶ ○ ※欧州向けATEX/ExdⅡC T6 FAX：（029）300-1774 　米国向けClassⅠ.Div1.Gr.A,B,C＆Dまたは FAX：（0436）24-3694 IPAQ C330X ̶ ○ ○ FAX：（045）227-1074 　ClassⅡ/Ⅲ.Div1.Gr.E,F＆G FAX：（052）952-8537 IPAQ C530 ○ ̶ ○ FAX：（075）595-5772 　にて対応。 FAX：（06）6447-2611 FAX：（086）223-0962 IPAQ C530X ○ ○ ○ FAX：（082）227-7235 FAX：（093）521-5060 FAX：（095）825-5227 CAT.NO.OMC-7011 初版発行 2016年 12月 500部 第7版1刷発行 2025年 11月 500部

スマート温度伝送器 / IPAQシリーズ 型式 IPAQ C330およびIPAQ C330X(本質安全防爆) 技術仕様 Pt100,Pt1000,JPt100,Ni100,Ni1000,熱電対,mV,他 抵抗式センサ 　Pt 100（α＝0.00385） 2,3,4－導線、差動 ‐200 to +600℃ 　Pt 10～1000（α＝0.00385） 2,3,4－導線 最大4000Ωに対応する温度 　JPt 100（α＝0.003916） 2,3,4－導線 ‐200 to +600℃ 　Ni 100（DIN43760） 2,3,4－導線 ‐60 to +250℃ 　Ni 1000（DIN43760） 2,3,4－導線 ‐50 to +180℃ 　Cu 10Ω 2,3,4－導線 ‐50 ～ 200℃ 　Pt 200Ω 2,3,4－導線 ‐40 to +1000℃ 　Pt Co 100Ω 2,3,4－導線 ‐269 to +27℃ 　Pt Co 1000Ω 2,3,4－導線 ‐269 to +27℃ 　ポテンショメータ 2,3,4－導線 100 -10000Ω（抵抗） 　規定電流 0.3mA以下 　最大許容導線抵抗 50Ω/1線あたり 熱電対および電圧式センサ 　最大許容導線抵抗 5000Ω 　熱電対 C,D,B,E,J,K,L,N,R,S,T,その他個別仕様 　電圧入力 ‐10 to +1000mV 　入力インピーダンス ＞ 10MΩ 監視用入力 入力信号断線 3.6 to 21.0mAの間で出力を選択可能 調整 　ゼロ調整 （すべての入力に対し） 制限無し 　最小入力レンジ Pt100,Pt1000,Ni100＆Ni1000 10℃ ポテンショメータ 10Ω 熱電対 及び mV 2mV 出力 電流 4-20 or 20-4mA 一般仕様 運転温度 ‐40 to +85℃（C330Xは本安仕様による） 湿度（相対湿度、結露無し） 0 to 98％ 入出力絶縁 1500 VAC/1min. Input/output/PC 電源 8～36VDC（C330）、8～30VDC（C330X） 逆極性入力保護 有り 精度 ℃ 温度範囲 最小範囲 精度 入力 温度における影響 [℃] [℃] [℃] （基準温度：20℃） RTD Pt100 -200...+850 10 ±0.08℃ or ±0.08%の大きい方 ±0.01%/℃ RTD PtX ① 最大4000Ωに対する温度 10 ±0.1℃ or ±0.1%の大きい方 ±0.01%/℃ RTD Ni100 -60...+250 10 ±0.1℃ or ±0.1%の大きい方 ±0.01%/℃ RTD Ni120 -60...+250 10 ±0.1℃ or ±0.1%の大きい方 ±0.01%/℃ RTD Ni1000 -50...+180 10 ±0.1℃ or ±0.1%の大きい方 ±0.01%/℃ RTD Cu10 -50...+200 83 ±1.5℃ or ±0.2%の大きい方 ±0.01%/℃ T/C type B +400...+1800 700 ±1.0℃ or ±0.2%の大きい方 ② ±0.01%/℃ T/C type C 0...+2315 200 ±1.0℃ or ±0.2%の大きい方 ② ±0.01%/℃ T/C type D 0...+2315 200 ±1.0℃ or ±0.2%の大きい方 ② ±0.01%/℃ T/C type E -270...+1000 50 ±0.5℃ or ±0.1%の大きい方 ② ±0.01%/℃ T/C type J -210...+1200 50 ±0.5℃ or ±0.1%の大きい方 ② ±0.01%/℃ T/C type K -270...+1300 50 ±0.5℃ or ±0.1%の大きい方 ② ±0.01%/℃ T/C type N -100...+1300 100 ±0.5℃ or ±0.1%の大きい方 ② ±0.01%/℃ T/C type N -270...-100 100 ±1.0℃ ② ±0.1%/℃ T/C type R -50...+1750 300 ±1.0℃ or ±0.1%の大きい方 ② ±0.01%/℃ T/C type S -50...+1750 300 ±1.0℃ or ±0.1%の大きい方 ② ±0.01%/℃ T/C type T -270...+400 50 ±0.25℃ or ±0.2%の大きい方 ② ±0.01%/℃ ① (10 ≤ X ≤ 1000) ② CJCエラーは含まれていません。 ≤ 0.5℃（周囲温度に対して）。 ※注　接続する配線ケーブルの導体は1.5sq以下を選定ください。 配線ケーブルに棒端子などをご使用される場合、別途お問合せください。 　　　最大0.5N･mのトルクで操作してください。0.5N･mを超えるトルクで端子ねじを締めたり、緩めたりしないでください。ねじを破損する恐れがあります。

SMART TEMPERATURE TRANSMITTER / IPAQ SERIES 型式 IPAQ C530およびIPAQ C530X(本質安全防爆) 技術仕様 Pt100,Pt1000,JPt100,Ni100,Ni1000,熱電対,mV,他 抵抗式センサ 　Pt 100（α＝0.00385） 2,3,4－導線、差動 ‐200 to +600℃ 　Pt 10～1000（α＝0.00385） 2,3,4－導線 最大4000Ωに対応する温度 　JPt 100（α＝0.003916） 2,3,4－導線 ‐200 to +600℃ 　Ni 100（DIN43760） 2,3,4－導線 ‐60 to +250℃ 　Ni 1000（DIN43760） 2,3,4－導線 ‐50 to +180℃ 　Cu 10Ω 2,3,4－導線 ‐50 ～ 200℃ 　ポテンショメータ 2,3,4－導線 100 -10000Ω（抵抗） 　規定電流 0.3mA以下 　最大許容導線抵抗 50Ω/1線あたり 熱電対および電圧式センサ 　最大許容導線抵抗 5000Ω 　熱電対 C,D,B,E,J,K,L,N,R,S,T,その他個別仕様 　電圧入力 ‐10 to +1000mV 　入力インピーダンス ＞ 10MΩ 監視用入力 入力信号断線 3.6 to 21.0mAの間で出力を選択可能 調整 　ゼロ調整 （すべての入力に対し） 制限無し 　最小入力レンジ Pt100,Pt1000,Ni100＆Ni1000 10℃ ポテンショメータ 10Ω 熱電対 及び mV 2mV 出力 電流 4-20 or 20-4mA 一般仕様 運転温度 ‐40 to +85℃（C530Xは本安仕様による） 湿度（相対湿度、結露無し） 0 to 98％ 入出力絶縁 1500 VAC/1min. Input/output/PC 電源 8.5～36VDC（C530）、8.5～30VDC（C530X） 逆極性入力保護 有り 精度 ℃ 温度範囲 最小範囲 精度 入力 温度における影響 [℃] [℃] [℃] （基準温度：20℃） RTD Pt100 -200...+850 10 ±0.08℃ or ±0.08%の大きい方 ±0.01%/℃ RTD PtX ① 最大4000Ωに対する温度 10 ±0.1℃ or ±0.1%の大きい方 ±0.01%/℃ RTD Ni100 -60...+250 10 ±0.1℃ or ±0.1%の大きい方 ±0.01%/℃ RTD Ni120 -60...+250 10 ±0.1℃ or ±0.1%の大きい方 ±0.01%/℃ RTD Ni1000 -50...+180 10 ±0.1℃ or ±0.1%の大きい方 ±0.01%/℃ RTD Cu10 -50...+260 83 ±1.5℃ or ±0.2%の大きい方 ±0.01%/℃ T/C type B +400...+1800 700 ±1.0℃ or ±0.2%の大きい方 ② ±0.01%/℃ T/C type C 0...+2315 200 ±1.0℃ or ±0.2%の大きい方 ② ±0.01%/℃ T/C type D 0...+2315 200 ±1.0℃ or ±0.2%の大きい方 ② ±0.01%/℃ T/C type E -270...+1000 50 ±0.5℃ or ±0.1%の大きい方 ② ±0.01%/℃ T/C type J -210...+1200 50 ±0.5℃ or ±0.1%の大きい方 ② ±0.01%/℃ T/C type K -270...+1300 50 ±0.5℃ or ±0.1%の大きい方 ② ±0.01%/℃ T/C type N -100...+1300 100 ±0.5℃ or ±0.1%の大きい方 ② ±0.01%/℃ T/C type N -270...-100 100 ±1.0℃ ② ±0.1%/℃ T/C type R -50...+1750 300 ±1.0℃ or ±0.1%の大きい方 ② ±0.01%/℃ T/C type S -50...+1750 300 ±1.0℃ or ±0.1%の大きい方 ② ±0.01%/℃ T/C type T -270...+400 50 ±0.25℃ or ±0.2%の大きい方 ② ±0.01%/℃ ① (10 ≤ X ≤ 1000) ② CJCエラーは含まれていません。 <= 0.5℃（周囲温度に対して）。 ※注　接続する配線ケーブルの導体は1.5sq以下を選定ください。 配線ケーブルに棒端子などをご使用される場合、別途お問合せください。 　　　最大0.5N･mのトルクで操作してください。0.5N･mを超えるトルクで端子ねじを締めたり、緩めたりしないでください。ねじを破損する恐れがあります。

8.0-36VDC : C330 8.5-36VDC : C530 8.0-30VDC : C330X 8.5-30VDC : C530X Fig 1-1 Fig 1-2 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 φ44 33 0% 100% 0% 100% 4線式 3線式 可変抵抗（Pt10～1000） 4線式 可変抵抗（Pt10～1000） 3線式 φ7 +6 2-φ4.3 4-WIRE 3-WIRE RESISTANCE（Pt10～1000）4-WIRE RESISTANCE（Pt10～1000）3-WIRE Out -7 5 I 214 n Fig 2-1 Fig 2-2 Fig 2-3 Fig 2-4 3 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 0% 100% - + 19.5 - + ポテンショメータ 熱電対 mV 熱電対：外部冷接点補償付き（Pt100） POTENTIOMETER THERMOCOUPLE THERMOCOUPLE WITH EXTERNAL CJC (Pt100) Fig 2-5 Fig 2-6 Fig 2-7 Fig 2-8 Fig 3 負荷抵抗　R LOAD（Ω） 負荷抵抗　R LOAD（Ω） 1400 1400 1200 1200 1000 1000 800 800 600 600 400 400 200 C330X C330 200 C530X C530 0 0 8 12 16 20 24 28 32 36 8 12 16 20 24 28 32 36 供給電圧U（VDC） 供給電圧U（VDC） HART機能を使用する場合は250Ω以上にしてください。 Fig 4（C330,X） R Load＝（U-8）/0.022（C330/C330X） Fig 5（C530,X） R Load＝（U-8,5）/0.022（C530/C530X） 神戸営業部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL：（078）251-8200 FAX：（078）251-8210 国 際 部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL：（078）330-6879 FAX：（078）251-8210 東 京 支 店/〒103-0012 東京都中央区日本橋堀留町2-3-14 TEL（: 03）5641-0200 FAX（: 03）5641-9100 茨 城 支 店/〒310-0021 茨城県水戸市南町3丁目4番14号 TEL：（029）300-1770 FAX：（029）300-1774 千 葉 支 店/〒290-0054 千葉県市原市五井中央東1丁目8番地12 TEL：（0436）24-3594 FAX：（0436）24-3694 横 浜 支 店/〒231-0006 横浜市中区南仲通3丁目32-1 TEL：（045）227-1071 FAX：（045）227-1074 名古屋支店/〒461-0005 愛知県名古屋市東区東桜1丁目13番3号 TEL：（052）952-8530 FAX：（052）952-8537 京 都 支 店/〒607-8085 京都市山科区竹鼻堂ノ前町46番地1 TEL：（075）595-5771 FAX：（075）595-5772 大 阪 支 店/〒550-0001 大阪市西区土佐堀2丁目2-4 TEL：（06）6447-2610 FAX：（06）6447-2611 温度センサと電気ヒータの最新情報は 岡 山 支 店/〒700-0821 岡山市北区中山下1丁目2-3 TEL：（086）223-3465 FAX：（086）223-0962 広 島 支 店/〒730-0015 広島市中区橋本町10-10　 TEL：（082）223-0888 FAX：（082）227-7235 https://www.okazaki-mfg.comをご覧下さい。 北九州支店/〒802-0004 北九州市小倉北区鍛治町1丁目10-10 TEL：（093）521-5300 FAX：（093）521-5060 長 崎 支 店/〒850-0055 長崎市中町5-23 TEL：（095）825-5337 FAX：（095）825-5227 CAT.NO.OMC-7011 ●記載内容については改善のため予告なく変更することがありますので、 初版発行 2016年 12月 500部 　あらかじめご了承下さい。 第7版1刷発行 2025年 11月 500部
