高圧水素用シース熱電対

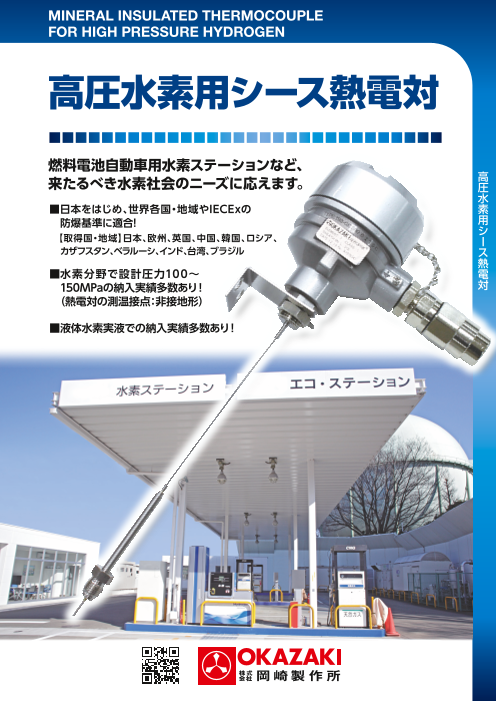

MINERAL INSULATED THERMOCOUPLE FOR HIGH PRESSURE HYDROGEN 高圧水素用シース熱電対 燃料電池自動車用水素ステーションなど、 来たるべき水素社会のニーズに応えます。 高 圧 水 ■日本をはじめ、世界各国・地域やIECExの 素 防爆基準に適合! 用 　【取得国・地域】日本、欧州、英国、中国、韓国、ロシア、 シ ー カザフスタン、ベラルーシ、インド、台湾、ブラジル ス 熱 ■水素分野で設計圧力100～ 電 　150MPaの納入実績多数あり！ 対 　（熱電対の測温接点：非接地形） ■液体水素実液での納入実績多数あり！

MINERAL INSULATED THERMOCOUPLE FOR HIGH PRESSURE HYDROGEN 耐圧・防爆性能に優れたシース熱電対 　燃料電池自動車の燃料である水素は、高圧ボンベに 充填され車に搭載されています。現在稼働中のものは 35MPaから70MPaという高圧であり、水素ステーション にはそれらへ供給する配管やタンクが設置されてい ます。これらを安全に管理するため、高圧水素温度計の要 高 求があり、2005年より開発を行っていました。2007年に 圧 は水素ステーションに納入し、評価試験の結果、一定の 水 評価を頂いています。 素 　水素ステーションでは可燃性ガスである水素を扱う関 用 係から、防爆電気機器の採用が必須で、日本の法規に シ 合致させるため、当社温度センサにも耐圧防爆形の要 ー ス 求があります。熱電対の測温接点は非接地形で 熱 150MPa級の納入実績があります。また、すでに液体の 電 水素をポンプで直接圧縮する次世代昇圧設備への納入 対 実績もあります。 【仕様】 型　　　名:T99 測 温 接 点:非接地形 耐圧防爆形:ExdⅡCT6 最高使用圧力:150MPa（耐圧試験 225MPa/10分・水圧） 熱電対種類:K、T、E 高圧シール部:Autoclave EngineersまたはButech Pressure シース材質:SUS316 System シース外径:φ1.6 高圧用特殊シース 【特記事項】 需要の多いNi当量28.5以上のシース（SUS316）は在庫しております。 ご要望のシース外径をお問い合わせください。 MINERAL INSULATED THERMOCOUPLE FOR HIGH PRESSURE HYDROGEN 神戸営業部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL：（078）251-8200 FAX：（078）251-8210 国 際 部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL：（078）330-6879 FAX：（078）251-8210 東 京 支 店/〒103-0012 東京都中央区日本橋堀留町2-3-14 TEL（: 03）5641-0200 FAX（: 03）5641-9100 茨 城 支 店/〒310-0021 茨城県水戸市南町3丁目4番14号 TEL：（029）300-1770 FAX：（029）300-1774 千 葉 支 店/〒290-0054 千葉県市原市五井中央東1丁目8番地12 TEL：（0436）24-3594 FAX：（0436）24-3694 横 浜 支 店/〒231-0006 横浜市中区南仲通3丁目32-1 TEL：（045）227-1071 FAX：（045）227-1074 名古屋支店/〒461-0005 愛知県名古屋市東区東桜1丁目13番3号 TEL：（052）952-8530 FAX：（052）952-8537 京 都 支 店/〒607-8085 京都市山科区竹鼻堂ノ前町46番地1 TEL：（075）595-5771 FAX：（075）595-5772 大 阪 支 店/〒550-0001 大阪市西区土佐堀2丁目2-4 TEL：（06）6447-2610 FAX：（06）6447-2611 温度センサと電気ヒータの最新情報は 岡 山 支 店/〒700-0821 岡山市北区中山下1丁目2-3 TEL：（086）223-3465 FAX：（086）223-0962 広 島 支 店/〒730-0015 広島市中区橋本町10-10　 TEL：（082）223-0888 FAX：（082）227-7235 https://www.okazaki-mfg.comをご覧下さい。 北九州支店/〒802-0005 北九州市小倉北区堺町2丁目1-1 TEL：（093）521-5300 FAX：（093）521-5060 長 崎 支 店/〒850-0055 長崎市中町5-23 TEL：（095）825-5337 FAX：（095）825-5227 CAT.NO.OMC-7005 ●記載内容については改善のため予告なく変更することがありますので、 初版発行 2014年 8月 500部 あらかじめご了承下さい。 第7版1刷発行 2024年 3月 1000部
