超極細スリーブ シース熱電対

製品カタログ

(1)スリーブが細く、邪魔にならない。(設置スペースをとらない) (2)φ0.5とφ1.0が製作可能。

従来のシース熱電対のスリーブをより細くすることにより、
狭所にも対応出来るようになりました。
研究開発試験等で設置スペースが限られた場所での使用に最適です。

このカタログについて

ドキュメント名 超極細スリーブ シース熱電対
ドキュメント種別 製品カタログ
ファイルサイズ 4Mb
登録カテゴリ
取り扱い企業 株式会社岡崎製作所 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

1000℃を超えて使用できる高温用シース熱電対
製品カタログ

株式会社岡崎製作所

宇宙用温度センサ技術を応用した極低温用温度計
製品カタログ

株式会社岡崎製作所

このカタログの内容

Page1

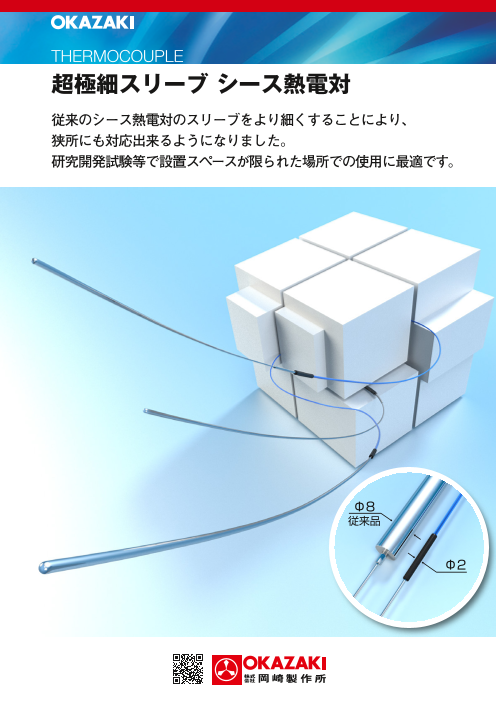

THERMOCOUPLE 超極細スリーブ シース熱電対 従来のシース熱電対のスリーブをより細くすることにより、 狭所にも対応出来るようになりました。 研究開発試験等で設置スペースが限られた場所での使用に最適です。 Φ8 従来品 Φ2
Page2

THERMOCOUPLE 特徴 ●スリーブが細く、邪魔にならない。(設置スペースをとらない) ●φ0.5とφ1.0が製作可能。 外形図 L 12 S 80 樹脂スリーブ 補償導線 耐熱温度 : 80°CMAX 導体:Ø0.2X2 絶縁体:PFA M4用圧着端子 シース:PFA 外径:約0.9X1.4 型式記号 Model No. T300- / ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ① 全長 L 単位 mm ② シース外径 L φ0.5 A φ1.0 ③ 素線数 2 シングル(Single) ④ 種類 K Ni-Cr/Ni-Al ⑤ 測温接点 8 G(#8)接地形 9 U(#9)非接地形 ⑥ クラス 01 1(旧JIS 0.4級) 02 2(旧JIS 0.75級) ⑦ 補償導線長さ S 単位 mm ⑧ 補償導線種類 EXS-02 EXS-02:耐熱用補償導線 神戸営業部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL(078)251-8200 FAX(078)251-8210 国 際 部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL(078)251-8200 FAX(078)251-8210 東 京 支 店/〒103-0012 東京都中央区日本橋堀留町2-3-14 TEL(03)5641-0200 FAX(03)5641-9100 茨 城 支 店/〒310-0803 茨城県水戸市城南2丁目1-20 TEL(029)300-1770 FAX(029)300-1774 北関東支店/〒360-0037 埼玉県熊谷市筑波1丁目181 TEL(048)529-2611 FAX(048)529-2613 千 葉 支 店/〒290-0054 千葉県市原市五井中央東1丁目8番地12 TEL(0436)24-3594 FAX(0436)24-3694 横 浜 支 店/〒231-0006 横浜市中区南仲通3丁目32-1 TEL(045)227-1071 FAX(045)227-1074 名古屋支店/〒461-0005 名古屋市東区東桜1丁目13-3 TEL(052)952-8530 FAX(052)952-8537 京 都 支 店/〒607-8085 京都市山科区竹鼻堂ノ前町46番地1 TEL(075)595-5771 FAX(075)595-5772 大 阪 支 店/〒550-0001 大阪市西区土佐堀2丁目2-4 TEL(06)6447-2610 FAX(06)6447-2611 高 砂 支 店/〒675-0064 兵庫県加古川市加古川町溝之口700番地 TEL(079)457-5007 FAX(079)454-5589 岡 山 支 店/〒700-0821 岡山市北区中山下1丁目2-3 TEL(086)223-3465 FAX(086)223-0962 広 島 支 店/〒730-0015 広島市中区橋本町10-10 TEL(082)223-0888 FAX(082)227-7235 北九州支店/〒802-0005 北九州市小倉北区堺町2丁目1-1 TEL(093)521-5300 FAX(093)521-5060 長 崎 支 店/〒850-0055 長崎市中町5-23 TEL(095)825-5337 FAX(095)825-5227 CAT. NO. OMC-8018 初 版 発 行 2018年 1月 1000部 Ø2
