IO-Linkでつながる表示灯NE-IL/積層信号灯LR6-IL

パトライトのIO-Link対応製品では、低コストで現場をIoT化し見える化が実現できます。また、接続機器の情報を取得でき保守交換もスムーズにできます。IO-Link非対応製品機器も共用可能です。

このカタログについて

ドキュメント名 IO-Link 対応製品カタログ
ドキュメント種別 製品カタログ
ファイルサイズ 1.6Mb
取り扱い企業 株式会社パトライト (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

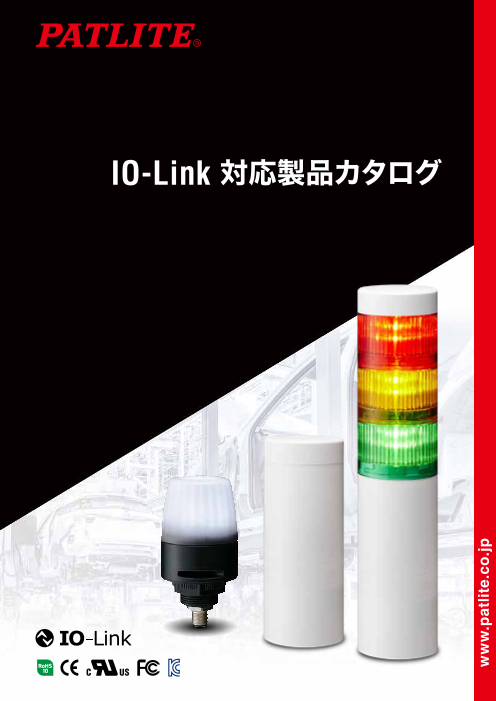

IO-Link 対応製品カタログ www.patlite.co.jp
Page2

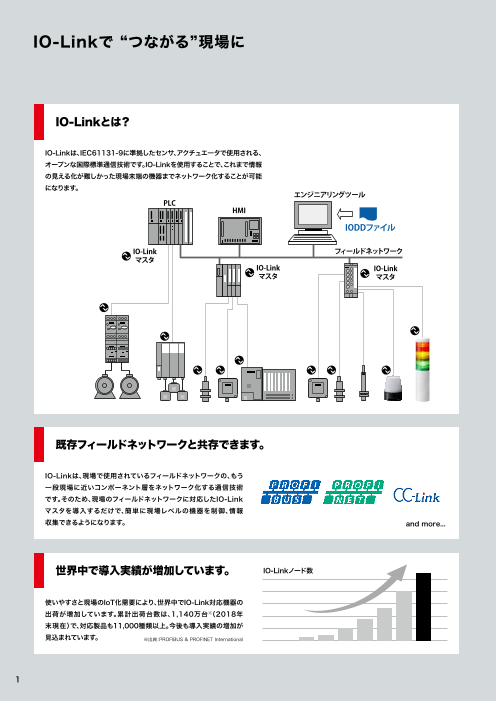

IO-Linkで “つながる”現場に IO-Linkとは? IO-Linkは、IEC61131-9に準拠したセンサ、アクチュエータで使用される、 オープンな国際標準通信技術です。IO-Linkを使用することで、これまで情報 の見える化が難しかった現場末端の機器までネットワーク化することが可能 になります。 エンジニアリングツール PLC HMI IODDファイル IO-Link フィールドネットワーク マスタ IO-Link IO-Link マスタ マスタ 既存フィールドネットワークと共存できます。 IO-Linkは、現場で使用されているフィールドネットワークの、もう 一段現場に近いコンポーネント層をネットワーク化する通信技術 です。そのため、現場のフィールドネットワークに対応したIO-Link マスタを導入するだけで、簡単に現場レベルの機器を制御、情報 収集できるようになります。 and more... 世界中で導入実績が増加しています。 IO-Linkノード数 使いやすさと現場のIoT化需要により、世界中でIO-Link対応機器の 出荷が増加しています。累計出荷台数は、1,140万台※(2018年 末現在)で、対応製品も11,000種類以上。今後も導入実績の増加が 見込まれています。 ※出典:PROFIBUS & PROFINET International 1
Page3

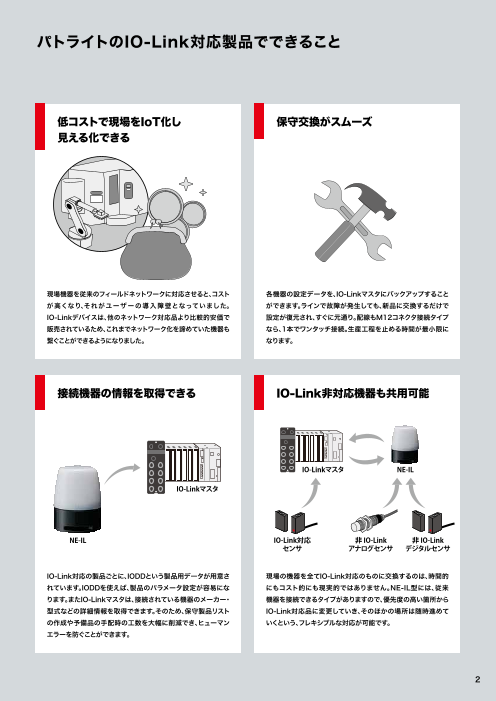

パトライトのIO-Link対応製品でできること 低コストで現場をIoT化し 保守交換がスムーズ 見える化できる 現場機器を従来のフィールドネットワークに対応させると、コスト 各機器の設定データを、IO-Linkマスタにバックアップすること が高くなり、それがユーザーの導入障壁となっていました。 ができます。ラインで故障が発生しても、新品に交換するだけで IO-Linkデバイスは、他のネットワーク対応品より比較的安価で 設定が復元され、すぐに元通り。配線もM12コネクタ接続タイプ 販売されているため、これまでネットワーク化を諦めていた機器も なら、1本でワンタッチ接続。生産工程を止める時間が最小限に 繋ぐことができるようになりました。 なります。 接続機器の情報を取得できる IO-Link非対応機器も共用可能 IO-Linkマスタ NE-IL IO-Linkマスタ NE-IL IO-Link対応 非 IO-Link 非 IO-Link センサ アナログセンサ デジタルセンサ IO-Link対応の製品ごとに、IODDという製品用データが用意さ 現場の機器を全てIO-Link対応のものに交換するのは、時間的 れています。IODDを使えば、製品のパラメータ設定が容易にな にもコスト的にも現実的ではありません。NE-IL型には、従来 ります。またIO-Linkマスタは、接続されている機器のメーカー・ 機器を接続できるタイプがありますので、優先度の高い箇所から 型式などの詳細情報を取得できます。そのため、保守製品リスト IO-Link対応品に変更していき、そのほかの場所は随時進めて の作成や予備品の手配時の工数を大幅に削減でき、ヒューマン いくという、フレキシブルな対応が可能です。 エラーを防ぐことができます。 2
Page4

IO-Linkの仕組みとパトライトの表示・報知ソリューションの組合せで 現場の困りごとがまるごと解決! ソリューション 自動車製造ライン 01 (エンジン製造工程・車体組み立て工程など) 生産性 向上 現場からの呼び出し・応答 ソリューション 食品・飲料・化粧品 02 (プロセス系生産など) 生産性 予兆 向上 監視 現場設備の保守管理・故障検知 3
Page5

ソリューション 03 物流現場 生産性 ポカミス 向上 防止 倉庫でのピッキング作業の効率化とポカミス防止 ソリューション 各種産業機械(工作機械・食品加工機械など) 04 工数 簡単 削減 メンテナンス 装置製造工程の工数削減 詳細は次のページ 4
Page6

ソリューション 生産性 01 自動車製造ライン(エンジン製造工程・車体組み立て工程など) 向上 生産工程でトラブル!呼び出しと応援者の応答も可能に 来てくれる 生産工程でトラブル発生!作業者が表示灯にタッチ ライン長が表示とブザーで呼び出しに気付きます。色でどの工程か把握 して、ライン長を呼び出します。色が変わるので、 でき、すぐに向かうことができます。表示灯にタッチして、現場側の表示灯に向か 呼び出しができているか確認できます。 うことを知らせることもできます。 ソリューション 02 食品・飲料・化粧品 生産性 予兆 (プロセス系生産など) 向上 監視 保守品のリスト管理を自動化!さらに、壊れる前に報知して交換を促します PATLITE A社 NE-IL 近接センサ IO-Linkマスタ IO-Linkで接続している機器の情報はIO-Linkマスタを通じて取得 汚れや水滴付着で検出異常を起こしているセンサなど、不具合の 可能。たくさんのセンサや表示灯を人力でリスト化するのは大変な 予兆を知ることができるのもIO-Linkの特長。その情報を表示灯 作業。また、別のものに交換したのにリストは更新されていない… や信号灯で報知できるので、ラインのダウンタイム削減に大きく なんてことも。IO-Linkにすることで機器管理が楽になります。 寄与します。 5
Page7

ソリューション 生産性 ポカミス 03 物流現場 向上 防止 倉庫でのピッキング作業をより効率よく、ポカミス防止にも効果的 PLC ピッ IO-Linkマスタ 作業書や出荷指示書などにあるバーコードをスキャナで 読み取った情報からホストシステムが必要な部材を判断し、 読み取ります。 IO-Linkマスタを通じて該当する棚の表示灯を点灯させます。 作業者は、表示灯が点灯しているところから部材をピックアップ。表示灯にタッチすれば完了の合図。全ての表示灯が消えれば ピッキング完了。ホストシステムでタッチしていない表示灯を把握できるので、どこがピッキング漏れかもすぐにわかります。 ソリューション 工数 04 各種産業機械 簡単 (工作機械・食品加工機械など) 削減 メンテナンス 装置設計もIO-Linkに統一すれば、大幅な工数削減に 装置に使用する機器をIO-Link対応品にすることで、プログラムや配線の工数を削減できます。 信号灯の配線が、IO-Link対応品ならM12ケーブルたった1本。また配線材の共通化などで コストダウンにも寄与します。メンテナンスの際には不具合箇所特定や機器交換もしやすく、 開発・製造・販売・サービスの各バリューチューンに利益をもたらします。 6
Page8

表示灯 NE-IL 1灯で7色表示可能 タッチセンサ搭載 点灯・点滅 デジタル・アナログ入力搭載 双方向通信可能(NB型除く) フラッシュ・ブザー制御が自由自在 IO-Link非対応センサも接続可(XB型のみ) 様々な現場で安心・楽に使えます 手袋をしたままタッチ可能 高い防水防塵性 IP65 M12コネクタで簡単接続 使用シーン ピッキングのポカよけ防止 生産工程・ラインの作業完了や呼出 装置組込みで状態報知 7
Page9

アプリケーション 対応箇所の表示+作業完了の入力 IO-Linkマスタ マルチカラー表示 だから状態によっ て色分け可能 フィード 通常時 対応必要時 作業完了時 バック 異常信号 異常設備やピッキングなど対応すべき箇所の表示灯を点灯。 指示情報 作業完了時にタッチセンサに触れると信号がIO-Linkマスタへ 送信されます。(TB仕様およびXB仕様) I / O ハブとして活用し、現 場の I O - L i n k 非 対 応センサをそのまま使用! IO-Linkマスタ 表示灯がI/Oハブとして既存センサデータをIO-Link センサ マスタに送信。計測値に応じた表示をしながらデータ 計測情報 管理が可能です。IO-Linkハブを使用するほどI/O点 センサ 数が必要ない場合に便利です。(XB仕様のみ) 計測情報 10:05 しきい値 オーバー 異常信号 アナログ出力のセンサ デジタル出力のセンサ 指示情報 (4~20mA) IO-Link仕様 機能 LED、ブザー制御LED色、調光、ブザー音色の設定 IO-Linkリビジョン Version 1.1 通信仕様 伝送速度 COM2( 38.4 kbps) 最小サイクルタイム 8 ms プロセスデータ長 2 byte / 2 byte (input from master / output from master) Vendor ID 763 Device ID 60001 対応取付オプション(別売) ポールブラケット 800mm 壁面取付ブラケット NE-001D POLE-800A21 NE-002D 2,500円 ( 税抜き ) 300mm 2,000円 ( 税抜き ) 本体とポールを取り付けるブラケット POLE-300A21 本体を壁面に取り付ける 右記ポール(POLE-*00A21)もしくは直径25mmポール、 100mm ブラケット。配線はブラ および円形取付け台SZ-010もしくはSZ-016Aと併用。 ポール ケット下部より取り出し。 SZ-010と使用すれば据置きも可能です。 POLE-100A21 オープン価格 ポール取り付けイメージ 壁面取付使用イメージ 8
Page10

積層信号灯 LR6-IL 点灯・点滅・フラッシュ M12コネクタで ブザー ※制御が自由自在 組立完成品 ボディユニット 簡単接続 ※ブザー使用にはブザーユニットが必要です 保守・管理が楽楽 アプリケーション 省配線 & 簡 単 制 御 現 場の接 続 機 器を管 理 IO-Linkマスタ IO-Linkマスタ パトライトのLR6-IL 状態OK! M12ケーブル IODD M12ケーブル (市販品) (市販品) IO-LinkマスタとM12ケーブル1本で接続、電源 IO-Linkで接続すればIO-Linkマスタから接続機 も制御もたった1本。省配線で従来の積層信号灯 器を管理可能。保守製品の管理や接続機器の診断 以上の制御が可能です。 が可能です。 対応 L E D ユニット ( 別 売 ) 対 応 取 付オプション ( 別 売 ) 800mm 赤 白 黄 緑 青 SZK-003W SZ-016A 300mm LR6-E-R/Y/G/B/C LR6-E-RZ/YZ/GZ/BZ LR6-E-MZ 2,000円(税抜き) 1,980円(税抜き) 3,250円(税抜き) 3,750円(税抜き) 8,500円(税抜き) ブザーユニット(別売) 100mm ワイヤレス・データ通信システム WD-Z2シリーズ SZP-004W※ SZ-010 POLE-100A21 / 300A21 / 800A21 LR6-BW WDT-6LR-Z2 3,000円(税抜き) 1,980円(税抜き) オープン価格 6,250円(税抜き) オープン価格 ※SZP-004Wをご使用の際は、片方がバラ線のM12ケーブルを使用してください。 ・LEDユニット(LR6-E-□、LR6-E-□Z)の最大組み付け数は合計5個です。 ・対応LEDユニット以外のユニットは接続できません。 ・WDTを接続する際は、LEDユニットを3段までにしてください。 IO-Link仕様 LED、ブザー制御 機能 動作モード切替設定、LED点滅パターン、ブザー間欠動作設定 IO-Linkリビジョン version 1.1 通信仕様 伝送速度 COM2( 38.4 kbps) 最小サイクルタイム 8ms プロセスデータ長 6 byte / 0 byte (input from master / output to master) Vendor ID 763 Device ID 80001 9
Page11

I O - L i n k 表 示 灯 N E - I L 配 線 図・寸 法 図 単位:mm 【外部接点】 【アナログ入力】 【デジタル入力】 静電容量式タッチセンサ 電流容量 Is≧50mA 入力レンジ 4mA~20mA (NE-ILXB-M、NE-ILTB-Mのみ) 駆動方法 有電圧接点 Φ56 IO-Link C/Q 電圧容量 Vs≧35V (NPN / DNPトランジスタ) アナログ入力 ア ナログGND グローブ デジタル GND L- ● NE-ILXB-M アナログ入力 ( ピン 2) アナログ入力 アナログ アナログGND ( ピン 1) Oリング GND センサ等デジタル IN デジタル入力 ( ピン 4) 空き デジタル入力L+ デジタルブザーケース デジタル GND ( ピン 3) GND センサ等 銘板 M12 コネクタピン配置(NE-ILXB-M) L+ ( ピン 5) ブザー開口部 コネクタタイプ:M12 8ピンAコード L+ IO-Link C/Q ( ピン 8) C/Q IO-Link マスタ 防水シート L- ( ピン 7) L- 空き L+ M30ナット 空き M30×1.5 ● M12コネクタ NE-ILTB-M/NE-ILNB-M L- IO-Link C/Q M12 コネクタピン配置 (NE-ILTB-M、NE-ILNB-M ) コネクタタイプ:M12 5ピンAコード L+ ( ピン 1) L+ IO-Link C/Q ( ピン 4) C/Q IO-Link マスタ L- ( ピン 3) L- ● NE-001D ● NE-002D ■外観図 ■取付方法 ■外観図 ■取付方法 71.5 Φ56 Φ56 9.8 Φ11 Φ9 Φ11 I O - L i n k 積 層 信 号 灯 L R6 - I L 配 線 図・寸 法 図 単位:mm ● LR6-3ILWMNW-RYG ● LR6-ILWMNW ■配線例 ■コネクタピン配置 IO-Link 空き Φ60 マスター 空き 19 IO-Link C/Q (Pin-4) C/Q L- IO-Link C/Q 40 L- (Pin-3) L- コネクタタイプ:M12 5ピン Aコード ※Φ16mm以下のストレートタイプのM12 コネクタを M12コネクタ  使用してください。 Φ60 271 19 ■ W M 取付寸法図 取付穴(3箇所) ねじナット (単位:mm) φ5 M4 132 120° 120° φ40 12 12 推奨締付トルク ● SZK-003W 配線穴銘板位置 (φ20) 0.6 Nm 54 ● SZ-010 取付け穴 4-5.2×7 ● SZ-016A 取付け穴 4- 5 73 54 ポール M5 取付 下端位置 推奨締付トルク 1.4 Nm 100±0.5 68 IODDファイルについて IODD (IO Device Description)ファイルを製品ごとにご用意しております。ダウンロードはパトライトウェブサイトまたは、IODD finder ウェブサイト https://ioddfinder.io-link.com/ よりお願いいたします。 10 16.2 20 72.5 46.5 10 1 25 47 12 1.5 65 82 20 29.5 35 46
Page12

製 品 仕 様 IO-Link表示灯 NE-IL ブザー・ ブザー付き ブザー・ 型式 タッチセンサ付き タッチセンサ・ DI/AI付き NE-ILNB-M NE-ILTB-M NE-ILXB-M サイズ φ56 定格電圧 DC24V (IO-Link) 取付場所・取付方向 屋内・正方向 保護等級(正方向取付時) IP65 / NEMA TYPE 4X, 13 発光色 マルチカラー7色(赤、黄、緑、青、白、紫、水) 表示制御 点灯・点滅 ブザー音圧 Typ. 88dB[断続音(ピピピ)、連続音(ピー)いずれか選択] 適合規格 ●EMC指令(EN 61000-6-4、EN 61000-6-2) ●RoHS指令(EN 50581) ●UL 508, CSA-C22.2 No.14 ●FCC Part 15 Subpart B Class A ●KC(KN 61000-6-4, KN 61000-6-2) 接続 M12コネクタ 5 pins Aコード M12コネクタ 8 pins Aコード 価格(税抜き) 20,000円 24,000円 29,000円 IO-Link積層信号灯 LR6-IL 型式 組立完成品 ボディユニット LR6-3ILWMNW-RYG LR6-ILWMNW サイズ φ60 定格電圧 DC24V(IO-Link) 取付場所・取付方向 屋内・正方向 段数 最大5段 + ブザーユニット 表示色 赤・黄・緑色組替え、増段、減段、ブザー追加が可能 用途に応じてユニットを選択してください 表示制御 点灯・点滅 ブザー音圧 Typ. 84dB ※LR6-BW使用時 ブザー音色 4種類(選択) ※LR6-BW使用時 保護等級(正方向取付時) IP65 / NEMA TYPE 4X, 13 適合規格 ●EMC指令(EN 61000-6-4、EN 61000-6-2) ●RoHS指令(EN 50581) ●UL 508, CSA-C22.2 No.14 ●FCC Part 15 Subpart B Class A ●KC(KN 61000-6-4, KN 61000-6-2) 接続 M12コネクタ 5 pins Aコード 価格(税抜き) 30,000円 23,000円 モデルコード 組立完成品 NE-IL□B-M 組立完成品 L R 6 -3ILWMNW-RYG 拡張機能 点灯色 ボディユニット L R 6 - ILWMNW LEDユニット色 IL : IO-Link仕様 M : マルチカラー RYG : 赤・黄・緑 サイズ タッチセンサ有無 ブザー ボディ色6 : Φ60 段数 W : オフホワイト X : あり、汎用デジタル/ B : あり 3 : 3段   アナログ入力あり ブザーユニット有無 T : あり 拡張機能 N : なし N : なし IL : IO-Link仕様 取付け・配線仕様 WM : 直取付/M12コネクタ(3点足取付け) 東 京 TEL.03(6865)1711 仙 台 TEL.022(256)5656 関 東 TEL.048(640)2020 横 浜 TEL.045(473)1118 名古屋 TEL.052(856)0001 大 阪 TEL.06(7711)8980 技術・修理相談窓口: (無料) 広 島 TEL.082(535)5656 福 岡 TEL.092(686)7333 〔受付〕平日9:00~17:00 ( 平日12:00~13:00及び土・日・祝日・社休日は留守番電話による対応 ) FAX:06-7711-8967 ●カタログに記載の寸法、仕様および価格などは予告なく変更する場合もございますので、最新の情報については必ず仕様書等でご確認ください。●配線図中の配線コード、ヒューズ、ネジなどは特に記載のあるもの以外、付属しておりません。●カタログ に記載の性能表記は、設置条件により満たされない場合があります。●製品の色調は印刷のため、実際の色と異なって見える場合があります。●価格には消費税、取付工事費等は含まれておりません。●PATLITE、パトライト及び製品名は、株式会社 パトライトの登録商標または商標です。 安全に関する 正しく安全にお使いいただくため、 ご注意 ご使用の前に必ず「取扱説明書」をよくお読みのうえ、正しくご使用ください。 本 社 〒541 -0056 大阪市中央区久太郎町4‒1‒3 三田工場、辰野工場は、国際標準化機構が定め るISO14001(環境マネジメントシステムに関 する規格)の認証を取得しています。 カタログ番号 S-AI08B 1906(SM)A
