ウルボン1275 カットオフ新工法 主筋のカットオフ 継手削減 施工性向上

製品カタログ

新算定式の採用により、コスト低減(主筋量減、継手圧接費用取り付け工数減)に貢献!

当社『ウルボン®1275せん断補強筋』を用いた梁の鉄筋長さを短縮できる「カットオフ必要長さ算定式」の性能評価を取得。
継手・圧接費用(材料費・施工費)、取付工数が削減されます!

特長
1.経済設計 2段目主筋長さの短縮と継手箇所の削減によるコストメリット
2.施工性の向上 継手・圧接箇所が削減され取付工数・検査工数が低減
3.算定ツール カットオフ長さの算定が可能(算定ソフト(各社)のCSVデータを利用)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

このカタログについて

ドキュメント名 ウルボン1275 カットオフ新工法 主筋のカットオフ 継手削減 施工性向上
ドキュメント種別 製品カタログ
ファイルサイズ 3Mb
登録カテゴリ
取り扱い企業 高周波熱錬株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙

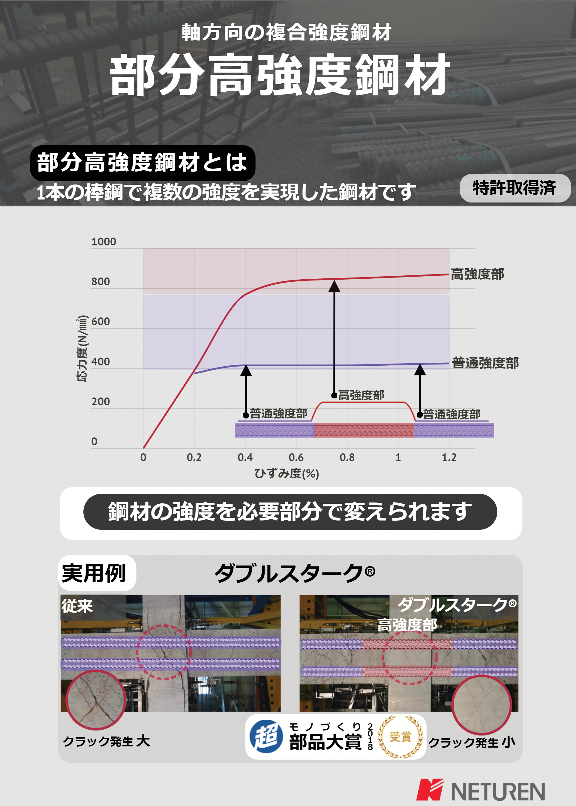

複合強度鋼材『部分高強度鋼材』
製品カタログ

高周波熱錬株式会社

この企業の関連カタログの表紙

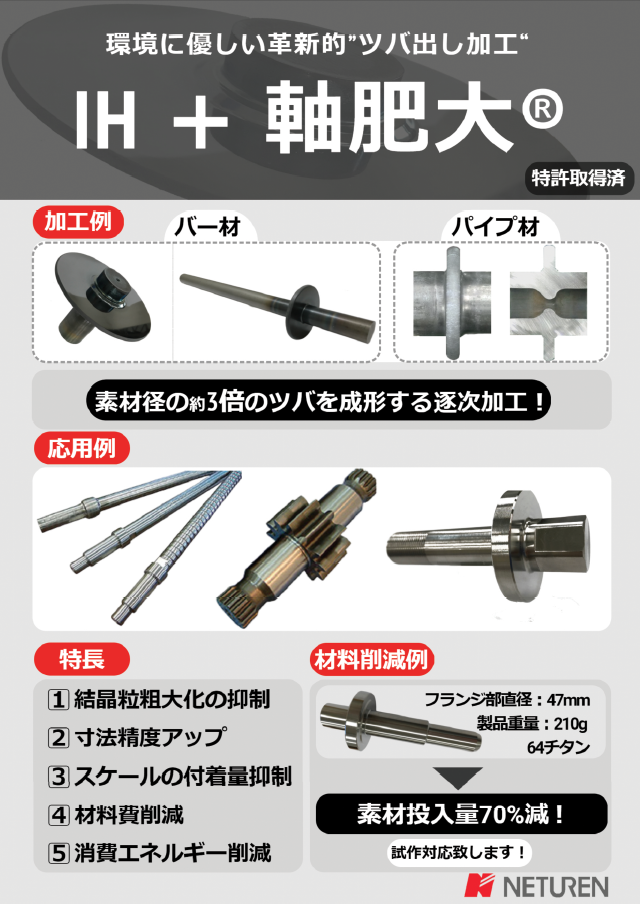

ツバ出し加工『IH+軸肥大』
製品カタログ

高周波熱錬株式会社

この企業の関連カタログの表紙
鋼材『仕上げレスプレハードン材』
製品カタログ

高周波熱錬株式会社

このカタログの内容

Page1

ウル ボン1275 カ ットオフ長さ 新算定式  ウルボン1275を用いた梁の2段目主筋のカットオフ必要付着長さの算定式について、 (一財)ベターリビングの性能評価を取得しました。【2018年10月2300日18:評1定0CBL3 R0C003-16号 】CBL RC003-16 ※靭性指針式のα を緩和 ● カットオフ長さ 新算定式の特徴 2 従来式 0.6 τ bu 2 = α 2 ⋅ β t ⋅ {(0.085 ⋅bsi2 + 0.10)⋅ Fc + kst 2} 2 = 0.825 2 1.41 倍 新算定式 0.85 2段目主筋=通し筋 ⇒ 継手が必要 2段目カットオフ筋 ⇒ 継手が削減! ※ 継手費用(材料費・施工費)、取付工数が削減されます! ●カットオフ長さ 新算定式のメリット 1. 1.経 済 設 計 2段目主筋長さの短縮と継手箇所の削減によるコストメリット 2. 2.施工 性 の向 上 継手箇所が削減され取付工数・検査工数が低減される 3.3. 算定 ツ ー ル カットオフ長さの算定が可能(算定ソフト(各社)のCSVデータを利用) − 1 −
Page2

●適用条件 ①対 象 建 物:コンクリートの設計基準強度 21~ 60、主筋の呼び名D41・鋼種SD490以下の鉄筋コンク          リート造で、設計ルート3あるいは限界耐力計算にて設計された建物。 ②対 象 部 位:2段配筋された梁部材の1段目主筋は全て通し配筋とし、せん断補強筋にはウルボン1275を          使用している部材が対象となります。 ③   (横補強筋比):  が0.8%を超える場合には、  を0.8%として計算します。 ●算定式 2段目主筋の必要付着長さは下式になります。 …2段目主筋の必要付着長さ … 必要付着長さの最小値 …「2段目主筋の付着強度制限値」から決まる必要付着長さ …「2段目主筋の付着信頼強度」から決まる必要付着長さ ① … 「2段目主筋の付着強度の制限値」 … 「2段目主筋の付着信頼強度」 … 2段目主筋に対する付着強度低減係数 ※カットオフした場合の終局せん断耐力について、別途検討を求められる場合がございます。 − 2 −
Page3

●従来式との比較例 【RC15階 板状マンションの場合】 【物件概要】 ●XX方向:88スパン、YY方向:11スパン ●ウルボン使用部位 梁:22階~RR階 伏図(基準階) 断面リスト(7F) 従来式 ※1 2段目通し筋 7F:Fc36・主筋 ※2 2段目カットオフ筋 新算定式 ⇒継手が削減! 1フロアあたりのコストメリット(7Fを抜粋) ※ 31 1フロアあたり約▲44 4万円(材料費のみ)のコストメリット! ※1 従来式は靭性指針式(鉄筋コンクリート造建物の靭性保証型耐震設計指針・同解説)でウルボン1275を使用した場合です。 ※2 2段目カットオフ主筋長さは従来式・新算定式ともに設計値で比較しております。 ※3 継手単価は2019年11月末時点の参考価格です。施工費(グラウト・運搬・取付費用)は含んでおりません。 − 3 −
Page4

●カットオフ鉄筋長さ算定ツール カットオフ鉄筋長さの算定ツールを開発しました。算定ソフト(各社)のCSVデータに対応可能です。 <計算書例> カットオフ必要付着長さ  が算定されます。 (設定長さは選択可能。上記は@50mmに切り上げた例) ※ 計算書が出力されますので、審査機関への提出も簡易になります! 本社/建材営業課 …… 東京都品川区東五反田2-17-1 オーバルコート大崎マークウエスト16階           TEL.03(3443)5445 FAX.03(5488)7538 大 阪 営 業 所 …… 大阪府大阪市北区天神橋2-3-8 MF南森町ビル2階           TEL.06(6353)7110 FAX.06(6353)7124 − 4 −
