コンパクト接合レーザ

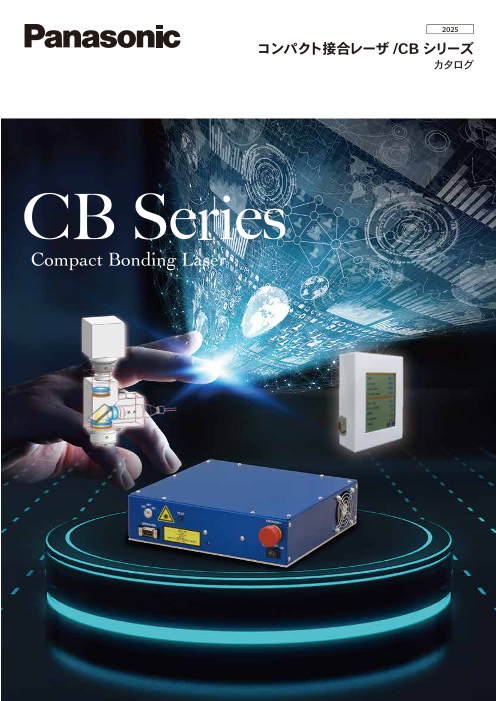

2022 コンパクト接合レーザ /CB シリーズ カタログ Compact Bonding Laser

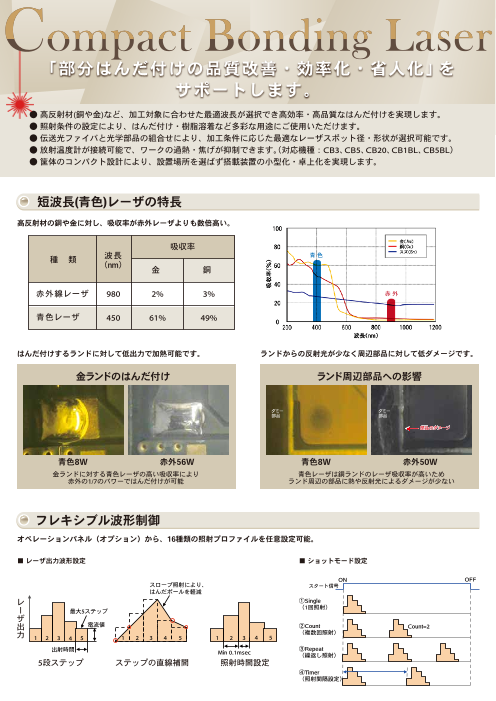

「部分はんだ付けの品質改善・効率化・省人化」を サポートします。 ● 高反射材(銅や金)など、加工対象に合わせた最適波長が選択でき高効率・高品質なはんだ付けを実現します。 ● 照射条件の設定により、はんだ付け・樹脂溶着など多彩な用途にご使用いただけます。 ● 伝送光ファイバと光学部品の組合せにより、加工条件に応じた最適なレーザスポット径・形状が選択可能です。 ● 放射温度計が接続可能で、ワークの過熱・焦げが抑制できます。（対応機種：CB3、CB5、CB20、CB1BL、CB5BL） ● 筐体のコンパクト設計により、設置場所を選ばず搭載装置の小型化・卓上化を実現します。 短波長(青色)レーザの特長 高反射材の銅や金に対し、吸収率が赤外レーザよりも数倍高い。 吸収率 青 色 種　類 波長 （nm） 金 銅 赤外線レーザ 980 2% 3% 赤 外 青色レーザ 450 61% 49% はんだ付けするランドに対して低出力で加熱可能です。 ランドからの反射光が少なく周辺部品に対して低ダメージです。 金ランドのはんだ付け ランド周辺部品への影響 ダミー ダミー 部品 部品 部品のダメージ 青色8W 赤外56W 青色8W 赤外50W 金ランドに対する青色レーザの高い吸収率により 青色レーザは銅ランドのレーザ吸収率が高いため 赤外の1/7のパワーではんだ付けが可能 ランド周辺の部品に熱や反射光によるダメージが少ない フレキシブル波形制御 オペレーションパネル（オプション）から、16種類の照射プロファイルを任意設定可能。 ■ レーザ出力波形設定 ■ ショットモード設定 ON OFF スロープ照射により、 スタート信号 はんだボールを軽減 レ ①Single ー （1回照射） 最大5ステップ ザ 出 電流値 ②Count Count=2 力 （複数回照射） 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 出射時間 ③Repeat Min 0.1msec （繰返し照射） 5段ステップ ステップの直線補間 照射時間設定 ④Timer （照射間隔設定）

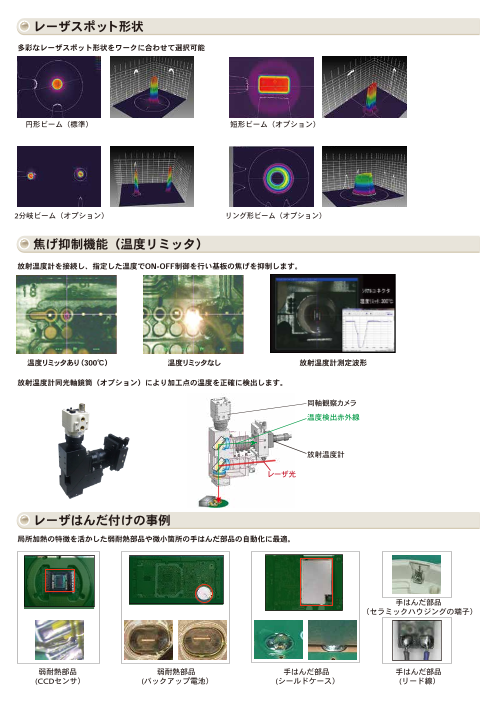

レーザスポット形状 多彩なレーザスポット形状をワークに合わせて選択可能 「部分はんだ付けの品質改善・効率化・省人化」を サポートします。 ● 高反射材(銅や金)など、加工対象に合わせた最適波長が選択でき高効率・高品質なはんだ付けを実現します。 ● 照射条件の設定により、はんだ付け・樹脂溶着など多彩な用途にご使用いただけます。 円形ビーム（標準） 短形ビーム（オプション） ● 伝送光ファイバと光学部品の組合せにより、加工条件に応じた最適なレーザスポット径・形状が選択可能です。 ● 放射温度計が接続可能で、ワークの過熱・焦げが抑制できます（。対応機種：CB3、CB5、CB20、CB1BL、CB5BL） ● 筐体のコンパクト設計により、設置場所を選ばず搭載装置の小型化・卓上化を実現します。 2分岐ビーム（オプション） リング形ビーム（オプション） 焦げ抑制機能（温度リミッタ） 放射温度計を接続し、指定した温度でON-OFF制御を行い基板の焦げを抑制します。 温度リミッタあり（300℃） 温度リミッタなし 放射温度計測定波形 放射温度計同光軸鏡筒（オプション）により加工点の温度を正確に検出します。 同軸観察カメラ 温度検出赤外線 放射温度計 レーザ光 レーザはんだ付けの事例 局所加熱の特徴を活かした弱耐熱部品や微小箇所の手はんだ部品の自動化に最適。 手はんだ部品 （セラミックハウジングの端子） 弱耐熱部品 弱耐熱部品 手はんだ部品 手はんだ部品 (CCDセンサ） (バックアップ電池） (シールドケース） (リード線）

仕様 品名 CB1F CB3 CB5 CB20 外観 レーザ種類 半導体レーザ 半導体レーザ 半導体レーザ 半導体レーザ 最大出力 10Ｗ 30Ｗ 75Ｗ 250Ｗ 冷却方式 空冷 空冷 空冷 水冷 波長　λ 980 nm 980 nm 980 nm 940 nm スポット径 0.2～3.6 mm（○□可変） 0.2～3.6 mm（○□可変） 0.4～7.2 mm（○□可変） 0.6～7.2 mm（○□可変） ※光ﾌｧｲﾊ ・゙ﾚﾝｽﾞの組合せによる ※光ﾌｧｲﾊ ・゙ﾚﾝｽﾞの組合せによる ※光ﾌｧｲﾊ ・゙ﾚﾝｽﾞの組合せによる ※光ﾌｧｲﾊ ・゙ﾚﾝｽﾞの組合せによる 焦点距離　WD 25～150 mm 25～150 mm 25～150 mm 50～150 mm ガイド光 × × ○ ○ 温度リミッター × ○ ○ ○ 電源サイズ W×D×H(mm) 260 × 245 × 75 260 × 245 × 75 280 × 245 × 130 260 × 245 × 160 質量 5kg 5kg 11kg 15kg ・オペレーションパネル ・オペレーションパネル ・オペレーションパネル ・オペレーションパネル ・鏡筒 ・鏡筒 ・鏡筒 ・鏡筒 別売 ・レーザ伝送光ファイバ ・レーザ伝送光ファイバ ・レーザ伝送光ファイバ ・レーザ伝送光ファイバ ・CCDカメラ ・CCDカメラ ・CCDカメラ ・CCDカメラ ・放射温度計 ・放射温度計 ・放射温度計 品名 CB1BL CB5BL 外観 レーザ種類 半導体レーザ 半導体レーザ 最大出力 10Ｗ 50Ｗ 冷却方式 空冷 空冷 波長　λ 450 nm 450 nm スポット径 0.3～3.6 mm（○□可変） 0.4～3.6 mm（○□可変） ※光ﾌｧｲﾊ ・゙ﾚﾝｽﾞの組合せによる ※光ﾌｧｲﾊ ・゙ﾚﾝｽﾞの組合せによる 焦点距離　WD 50～150 mm 50～150 mm ガイド光 ○ ○ 温度リミッター ○ ○ 電源サイズ W×D×H(mm) 260 × 245 × 75 260 × 340 × 200 質量 5kg 15kg ・オペレーションパネル ・オペレーションパネル ・鏡筒 ・鏡筒 別売 ・レーザ伝送光ファイバ ・レーザ伝送光ファイバ ・CCDカメラ ・CCDカメラ ・放射温度計 ・放射温度計 光学系仕様 レーザ光学系 コリメート 集光 スポット寸法 φ[mm] 品名 鏡筒品番 レンズ レンズ 倍率 WD ファイバ コア寸法 [μm] [mm] ｆ値 ｆ値 200 300 400 500 600 800 1000 1200 AP-3211K0201 25 25 ×1 25 【0.2】 【0.3】 0.4 0.5 0.6 0.8 1.0 1.2 CB1F/CB3 AP-3211K0202 25 50 ×2 50 【0.4】 【0.6】 0.8 1 1.2 1.6 2.0 2.4 CB5 AP-3211K0203 25 100 ×4 100 【0.8】 【1.2】 1.6 2 1.8 2.4 3.0 3.6 AP-3211K0204 25 150 ×6 150 【1.2】 【1.8】 2.4 3 3.6 4.8 6 7.2 AP-3211K0302 50 50 ×1 50 ー ー ー ー 0.6 0.8 1.0 1.2 CB20 AP-3211K0303 50 100 ×2 100 ー ー ー ー 1.2 1.6 2.0 2.4 AP-3211K0304 50 150 ×3 150 ー ー ー ー 1.8 2.4 3.0 3.6 AP-3211K0502 50 50 ×1 50 ー (0.3) 0.4 0.5 0.6 0.8 1.0 1.2 CB1BL/CB5BL AP-3211K0503 50 100 ×2 100 ー (0.6) 0.8 1.0 1.2 1.6 2.0 2.4 AP-3211K0504 50 150 ×3 150 ー (0.9) 1.2 1.5 1.8 2.4 3.0 3.6 ※(　)はCB1BLのみ 【　】はCB1F/CB3のみ

システム構成 鏡筒(カメラ別) CB5BL ＜標準＞ はんだディスペンサ(市販品) CB1BL ＜放射温度計付＞ ファイバー(市販品) 別売 CB20 はんだ送り機 観察カメラ(市販品) 別売 ※オペレーションパネル機能内蔵 CB5 オペレーションパネル はんだ送り機（市販品） 別売 CB3 放射温度計(市販品) CB1F 別売 別売

外形寸法図（単位：ｍｍ） ■ CB1F/CB3/CB1BL ■ CB20 ■ CB5 ■ CB5BL 【注 意】 レーザ光について ・本製品は、JIS規格のクラス4レーザに相当します。レーザの直射光や、その反射光を 　見たり触れたりしないように注意し、規格の内容に適した安全対策をとってください。 ・赤外レーザは目には見えません。レーザ発振の際には、特にご注意ください。 ・製品には、右記の内容のラベルが貼付されています。 安全に関するご注意 ●ご使用の際は、取扱説明書をよく ●カタログの記載商品を安全に使用して頂くために、取扱いについては稼働時、停止時に拘らず、設備付属の 　お読みの上、正しくお使いください。 　取扱説明書および設備の警告を十分確認した上で正しい作業を実施されますようお願い致します。 パナソニックグループは環境に配慮した製品づくりに取り組んでいます 詳しくは こちら 詳しくはホームページで https://www.panasonic.com/jp/company/ppe/jigyo/prod_02_05.html お問い合わせは… パナソニック プロダクションエンジニアリング株式会社 〒571-8502 大阪府門真市松葉町2-7 TEL : 06-6905-4882 mail : business.dev@gg.jp.panasonic.com このカタログの記載内容は 2022年8月1日現在のものです。 Ver.2022.8.1 Panasonic Production Engineering Co., Ltd.2022 ●製品の色は印刷物ですので実際の色と若干異なる場合があります。●製品の定格およびデザインは改善等のため予約無く変更する場合があります。 ●本製品は日本国内向けの仕様です。海外でのご使用の際は、販売店にご相談ください。●ご使用の際は、取扱説明書をよくお読みの上正しくお使いください。 ▲
