【マキタ製電動工具のトルク値を無線伝送】HCP-2403T-MDポカヨケ用無線ユニット HCP-2403T-MD
製品カタログ
工具を用いた作業実行時のデータを無線伝送。株式会社マキタ製スクリュードライバに後付で内蔵可能！
ポカヨケ用無線ユニット HCP-2403T-MDは、TW-800シリーズのポカヨケ用受信機と通信可能な無線ユニットです。
ペアリング用スイッチやLEDモニタ、アンテナ、外部機器との通信用インターフェイスを標準搭載しており、電動工具や治具、設備などに組み込むことで、無線回路設計なしでポカヨケ対応機器を構築できます。
無線に関する開発が不要なため開発工数を大幅に削減しつつ安定した無線通信を実現できます。
さらに独自の通信プロトコルによりライセンス料や年会費が不要なため、スモールスタートにも適しています。
また、UARTによる簡単なコマンド送信で任意データの無線伝送が可能で、電動工具や治具、設備の情報を上位のPLCやPCへ送信できます。
HCP-2403T-MDは、株式会社マキタ製スクリュードライバに後付で内蔵可能です。
【使用可能国】
日本/カナダ/アメリカ/中国/タイ/インド
関連メディア
このカタログについて
| ドキュメント名 | 【マキタ製電動工具のトルク値を無線伝送】HCP-2403T-MDポカヨケ用無線ユニット HCP-2403T-MD |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 183.2Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ヘルツ電子株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
スライド 1
工具を用いた作業実行時のデータを無線伝送

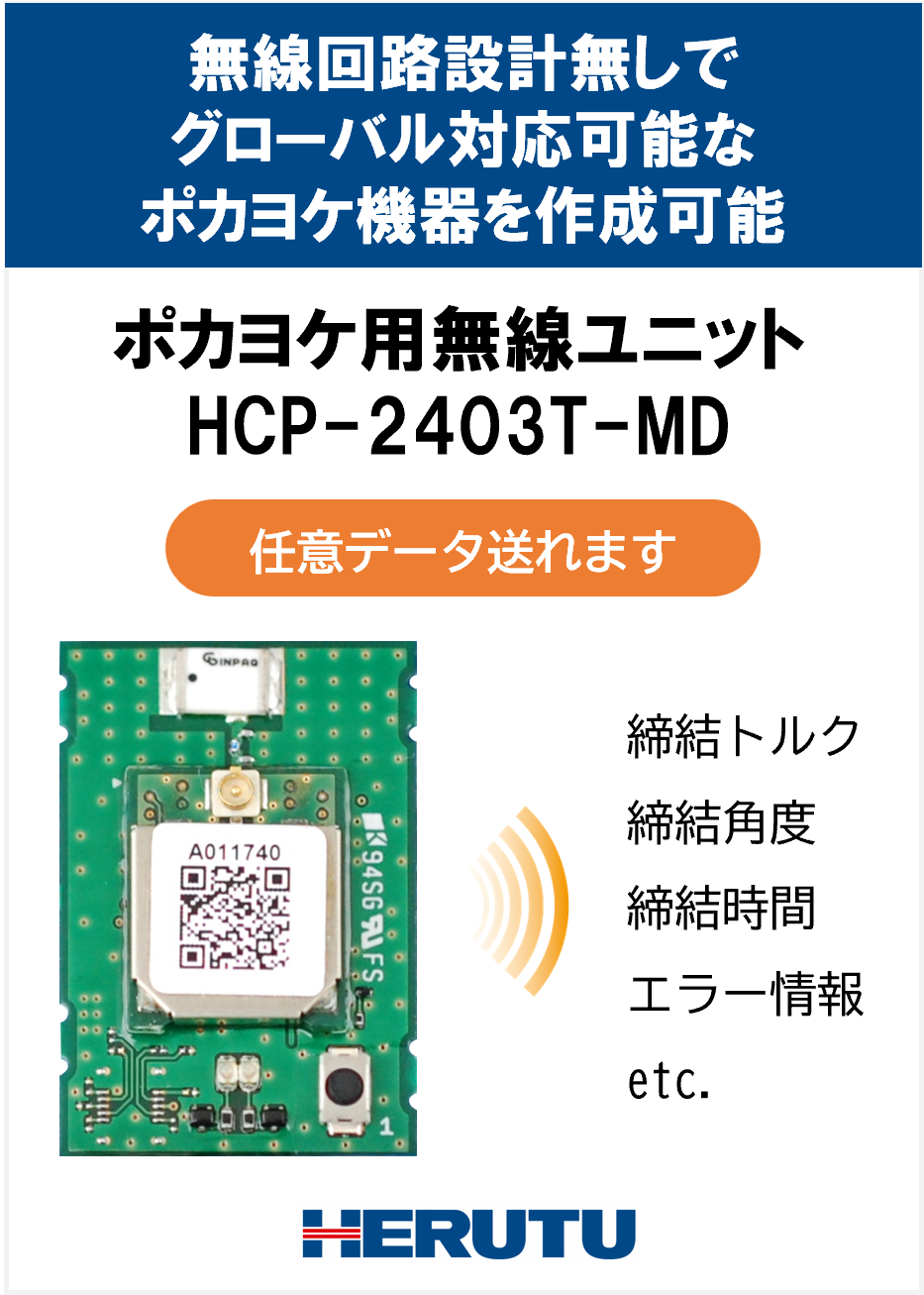

ポカヨケ用無線ユニット HCP-2403T-MD
HCP-2403T-MDは、データ出力可能なポカヨケ用
受信機と通信可能な無線ユニットです。
OK／NG判定を扱う従来の無線ユニットとは異なり、 任意データ 出力データ
工具を用いた作業実行時のデータ（任意データ）を
ポカヨケ用受信機に無線伝送し、そのままポカヨケ 出力データ
ポカヨケ用
無線ユニット 用受信機から出力することができます。
ヘッダー 無線ユニットID 固定データ 任意データ フッター
HCP-2403T-MD (4バイト) (10バイト) (2バイト) (24バイト) (3バイト)
特長① 組込ユニットとして利用可能
項目 仕様
ペアリング用スイッチ、LEDモニタ、アンテナ、出力を装備しているため、
組込ユニットとしてご利用いただけます。無線回路設計は不要です。 使用周波数 2,403MHz ～ 2,478MHz
特長② 独自無線でライセンス料不要 入力 ペアリング用スイッチ 1点
長年にわたる工場の無線化の経験を基に開発した独自の通信プロトコ モニタ 通信用LED(緑/赤) 各1点
ルを内蔵。無線の標準規格と異なり、ライセンス料が不要です。 インターフェース 接続用コネクタ(5極/1mmピッチ) 1点
特長③ UARTコマンドで簡単通信 動作電源電圧 DC1.8V～5.5V
工具内の制御基板から本ユニットに対してUARTでコマンドを送信するだ 外形寸法 20.0W×30.0H×6.25D mm
けで、任意データを無線伝送することができます。 使用可能国 日本/カナダ/アメリカ/中国/タイ/インド
株式会社マキタ様製スクリュードライバに HCP-2403T-MD を 後付で 内蔵可能 通信距離
マキタ様製 スクリュードライバ 約30m TW-800Rシリーズ
TW-820Rシリーズ
ネジ締結時のデータ 約50m
（トルク値・角度値・締結時間など） TW-870Rシリーズ
接続仕様 #5 GND
#4 DET : 接続検出用端子
#3 RXD : UART受信用端子
データ出力可能なポカヨケ用受信機 #2 TXD : UART送信用端子
FT060TDNZH FT120TDNZH （TW-870R-EXL/TW-800R-SCL/TW-800R-EXB/
TW-800R-EXL/TW-800R-EXS） #1 VB : DC1.8V ～ 5.5V
※通信距離は使用条件により変動します。
