コネクタの半嵌合 主要な対策方法を3つ紹介

2026年3月 製作 コネクタの半嵌合 主要な対策方法を3つ紹介 目次 半嵌合ってなに？ 具体的な対策提案 半嵌合とは スモールスタートで始めよう 半嵌合で起きるトラブル 検査治具として使える製品 内製が難しい場合 3つの主要な対策方法 カメラ、音、検査治具 各対策方法の比較 コネクタ自身の対策はどう？

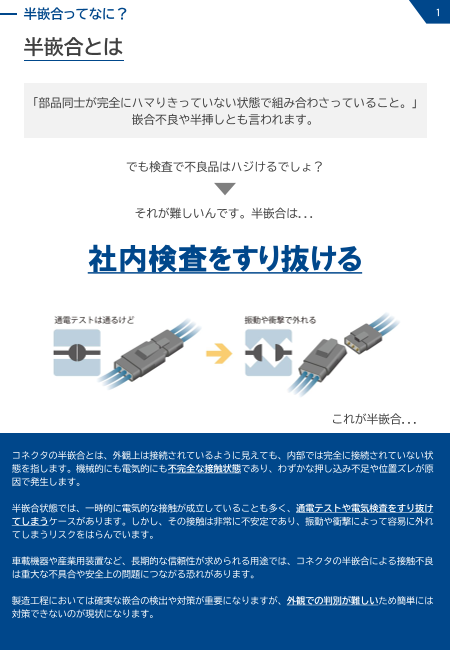

半嵌合ってなに？ 1 半嵌合とは 「部品同士が完全にハマりきっていない状態で組み合わさっていること。」 嵌合不良や半挿しとも言われます。 でも検査で不良品はハジけるでしょ？ それが難しいんです。半嵌合は... 社内検査をすり抜ける これが半嵌合... コネクタの半嵌合とは、外観上は接続されているように見えても、内部では完全に接続されていない状 態を指します。機械的にも電気的にも不完全な接触状態であり、わずかな押し込み不足や位置ズレが原 因で発生します。 半嵌合状態では、一時的に電気的な接触が成立していることも多く、通電テストや電気検査をすり抜け てしまうケースがあります。しかし、その接触は非常に不安定であり、振動や衝撃によって容易に外れ てしまうリスクをはらんでいます。 車載機器や産業用装置など、長期的な信頼性が求められる用途では、コネクタの半嵌合による接触不良 は重大な不具合や安全上の問題につながる恐れがあります。 製造工程においては確実な嵌合の検出や対策が重要になりますが、外観での判別が難しいため簡単には 対策できないのが現状になります。

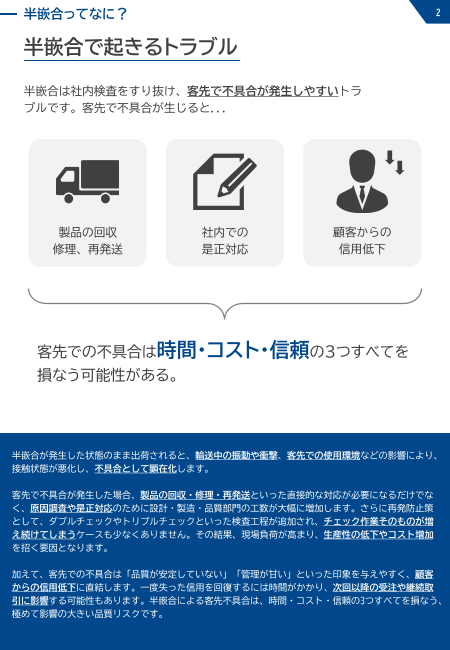

半嵌合ってなに？ 2 半嵌合で起きるトラブル 半嵌合は社内検査をすり抜け、客先で不具合が発生しやすいトラ ブルです。客先で不具合が生じると... 製品の回収 社内での 顧客からの 修理、再発送 是正対応 信用低下 客先での不具合は時間・コスト・信頼の3つすべてを 損なう可能性がある。 半嵌合が発生した状態のまま出荷されると、輸送中の振動や衝撃、客先での使用環境などの影響により、 接触状態が悪化し、不具合として顕在化します。 客先で不具合が発生した場合、製品の回収・修理・再発送といった直接的な対応が必要になるだけでな く、原因調査や是正対応のために設計・製造・品質部門の工数が大幅に増加します。さらに再発防止策 として、ダブルチェックやトリプルチェックといった検査工程が追加され、チェック作業そのものが増 え続けてしまうケースも少なくありません。その結果、現場負荷が高まり、生産性の低下やコスト増加 を招く要因となります。 加えて、客先での不具合は「品質が安定していない」「管理が甘い」といった印象を与えやすく、顧客 からの信用低下に直結します。一度失った信用を回復するには時間がかかり、次回以降の受注や継続取 引に影響する可能性もあります。半嵌合による客先不具合は、時間・コスト・信頼の3つすべてを損なう、 極めて影響の大きい品質リスクです。

3つの主要な対策方法 3 カメラによる画像検査 コネクタの位置や形状を嵌合作業後に撮影・解析し、 正常に嵌合されているかどうかを外観の違いから判 定する方法です。 画像による検査は自動化しやすいかつ、判定結果を 画像として記録できるため、トレーサビリティの確 保や品質保証の面でも有効です。 システム構成例 音による嵌合音解析 嵌合時に発生する「カチッ」という音や超音波をセ ンサーで捉え、その周波数や音圧のパターンを分析 することで、正しく嵌合されたかどうかを判定する 方法です。 外観に頼らず暗所や狭い場所でも検査ができるメ リットがあります。 システム構成例 検査治具による機械的確認 治具を使用し、コネクタを実際に押し込んだり、引 き抜こうとして外れないかを確認することで、物理 的に嵌合状態を検証する検査方法です。 構造が比較的シンプルで仕組みも分かりやすく、導 入のハードルが低いため、スモールスタートで半嵌 合対策を進めやすいです。 システム構成例 コネクタの半嵌合のリスクを低減するには、目視に頼らず、接続状態を客観的かつ自動的に検出できる 仕組みが求められます。しかし、コネクタの半嵌合対策は難易度が高く、現場での調整や検証を重ねな がら精度を高めていく必要があります。 今回は代表的な半嵌合の対策として「カメラによる画像検査」「音による嵌合音解析」「検査治具によ る機械的確認」の3つの手法を紹介しています。

3つの主要な対策方法 4 各対策方法比較 どの対策方法もメリットデメリットがありますが、場合によっては複数の手 法を組み合わせるのも効果的！ カメラ 音 治具 △ △ ○ 高い 高い やや低い コスト 別途検査場やラインが 音響処理のソフトが比 3Dプリンターの活用も 必要になる可能性あり 較的高価 可能 ○ △ ◎ やや低い 低い 高い 正確性 外観で半嵌合の検知が 工場内の騒音に左右さ 物理的な操作で定量的 できない場合もある れる な検査が可能 ◎ ○ △ 高い やや高い 低い 作業性 検査工程は自動化しや マイクやそのコードが 嵌合作業以外に検査作 すい 作業性に影響する 業が別途増える △ △ ○ 高い 高い やや低い 導入工数 現場での撮影環境の調 現場での環境音対策や 治具の設計のみで完結 整や検査工程の構築も 事前の収音作業も必要 しやすく比較的容易 必要 「カメラによる画像検査」は自動化との親和性が高く、量産ラインに適している一方で、検査専用ス ペースやラインの構築、撮影環境の調整などにコストや工数がかかりやすいという側面があります。 「音による嵌合音解析」は外観に依存しない点が特長ですが、音響処理ソフトが比較的高価であること に加え、工場内の騒音の影響を受けやすく、検査精度を安定させるまでに時間を要する場合があります。 「検査治具による機械的確認」は導入しやすく精度も高い手法ですが、検査工程が新たに追加されるた め、各工程間のバランス調整や作業負荷への配慮が必要になります。 半嵌合対策を進める上で重要なのは、「どれが優れているか」を単純に比較することではなく、自社の 工程特性や製品構造、生産体制に適した手法を選定することです。場合によっては複数の手法を組み合 わせることで、より高い信頼性を確保することも可能です。

3つの主要な対策方法 5 コネクタ自身の対策はどう？ 半嵌合そのものを起こしにくいコネクタは存在しないのでしょうか。 検査で防ぐのではなく、構造そのもので半嵌合を起こりにくくできれば、そ れが理想的な対策といえます。 条件や用途によっては、半嵌合のリスクを 低減できるコネクタも存在します。 レバーロック式 ネジ締結式 CPA/TPA機構付き コネクタ コネクタ コネクタ etc. レバー操作によって嵌合を完了させるタイプや、ねじ締結によって固定するタイプのコネクタは、作業 者の押し込み力に依存しにくく、物理的に確実な固定が可能です。 また、完全嵌合しないとロック部品が挿入できない機構を備えたコネクタもあります。こうした機構は 一般にCPA（Connector Position Assurance）やTPA（Terminal Position Assurance）と呼ばれ、正しく 嵌合しない限りロックが完了しない仕組みとして用いられています。 これらは作業者の感覚や経験に頼らず嵌合状態を担保できる点で有効であり、半嵌合の発生リスクを低 減する手段の一つといえます。 設計段階での対策が理想ではあるものの、半嵌合によるトラブルは量産開始後や市場で顕在化するケー スも少なくありません。その段階で構造変更を行うことは容易ではなく、コストやスケジュールへの影 響も大きくなります。 こうした背景から、設計だけで完全に防ぐことは難しい場合もあり、実際の現場では検査や運用面での 工夫と組み合わせながら、現実的な対応を検討していくことが重要になります。

具体的な対策提案 6 スモールスタートで始めよう 様々な対策方法がある中でヘルツ電子ではスモールスタートしやすい検査治 具タイプの製品をラインナップしております。 検査治具 検査実績カウンター 後2か所検査 先端部は自由に設計可能 構造がシンプルな コストを抑えられる 治具による検査 × 内製可能な仕様 スモールスタートしやすい 半嵌合対策には、画像検査や音解析、検査治具などさまざまな方法があります。それぞれにメリット・ デメリットがあり、コネクタの種類や生産ラインの条件によって適した手法は異なります。 ヘルツ電子では、こうした対策の選択肢の一つとして、スモールスタートしやすい検査治具タイプの製 品をラインナップしております。構造がシンプルで扱いやすく、大掛かりな検査システムや専用設備を 新たに構築することなく導入できるため、既存ラインにも比較的取り入れやすい仕組みです。まず現場 で試してみたい、効果を確認しながら運用を検討したいといった用途にも適しています。 また、コネクタと接触する先端部分はユーザー側で製作・交換できる仕様となっており、対象となるコ ネクタに合わせた形状の調整や改良を現場で行いやすい点も特徴です。コネクタの種類が変わった場合 でも先端部のみを作り替えることで対応できるため、大きな設備変更を行う必要がありません。そのた めコストを抑えながらトライ＆エラーを重ねやすく、自社ラインの条件に合わせた半嵌合対策を検討し ていくことができます。

具体的な対策提案 7 検査治具として使える製品 はめこみユニット 先端部を内製 検査治具 [ PU-SX ］ 一定の力以上で押され ると無線送信します。 M6のネジで先端部を 取り付け可能です。 ひっぱりユニット 先端部を内製 検査治具 [ PC-SX ］ 一定の力以上で引っ張 ると無線送信します。 Φ3.2×2の穴を使用し て先端部を取り付け可 能です。 はめこみユニットおよびひっぱりユニットの内部にはバネが組み込まれており、バネの強さを変更する ことで、押し込み時または引っ張り時の力を調整することができます。 【はめこみユニット】 【ひっぱりユニット】 PU-SX10 → バネの強さ約10N PC-SX15 → バネの強さ約15N PU-SX24 → バネの強さ約24N PC-SX30 → バネの強さ約30N PU-SX48 → バネの強さ約48N PC-SX45 → バネの強さ約45N

具体的な対策提案 8 内製が難しい場合 自社で設計や内製が難しい場合は、外注での対応が一般的な選択肢となりま す。ヘルツ電子ではこうしたニーズに応え、「はめこみユニット」や「ひっ ぱりユニット」専用の先端部のカスタム品製作に対応しています。 - カスタム品製作の流れ - 01 02 03 04 05 06 お問い合わせ お打ち合わせ コネクタ受領 お見積もり 設計、製造 出荷 - その他カスタム品事例 - コネクタ嵌合チェッカー① コネクタの形状を確認するパターン ○正常時 ✕半嵌合時 コネクタが嵌まる コネクタが嵌まらない スイッチON スイッチOFF コネクタ嵌合チェッカー② コネクタのツメの位置を確認するパターン ○正常時 ✕半嵌合時 ツメが出る ツメが出ない スイッチON スイッチOFF

9 コネクタの半嵌合対策に関する本特集をご覧いただき、あり がとうございます。 ヘルツ電子では、検査治具を用いたコネクタの半嵌合対策製 品について、開発から製造・販売まで一貫して対応しており ます。また、トルクレンチやプライヤーレンチ、電動ドライ バなどのポカヨケ製品も取り扱っております。 ご興味がございましたら、ぜひお気軽にお問い合わせくださ い。 - 商品紹介動画 - ダAにIイよアってグ生ラム成されたコンテンツは間違っている可能性があります。 グ,サAに WIラよイフeっトbィてカ生ル成 ユさーれザたーコ インテタンーツフはェイ間ス違っている可能性があります。 「はめこみユニット」と「ひっぱりユ 「コネクタ嵌合チェッカー」の紹介をし ニット」の紹介をしています。 ています。 https://youtu.be/iXQR4SptjI0?si=ZNjk https://youtu.be/FhiC9xRS6VM?si=bMiq syFUNz5Q5OKn 1iFOJ5VppXMp - ポカヨケツール総合カタログ - グ,アタAにイIラプよフムリっィケラてカーイ生ルシン成 ユョンさーれザたーコ インテタンーツフはェイ間ス違っている可能性があります。 ポカヨケツールは、高い品質が求められる組 立工程・検査工程などの生産工程における作 業者のミスの防止（ポカヨケ）を支援する IoTツール群です。 本カタログはポカヨケツールの説明に加えて、 カスタム品事例もご紹介しています。 https://www.herutu.co.jp/pdf/catalog/pok ayoke_tools_catalog_with_case_examples.p df 受付時間 平日8:30～17:30 TEL 053-438-3555 URL https://www.herutu.co.jp/ 〒433-8104 静岡県浜松市中央区東三方町422-1
