インテリジェントビジョンAIカメラTIV12MG-Q110N

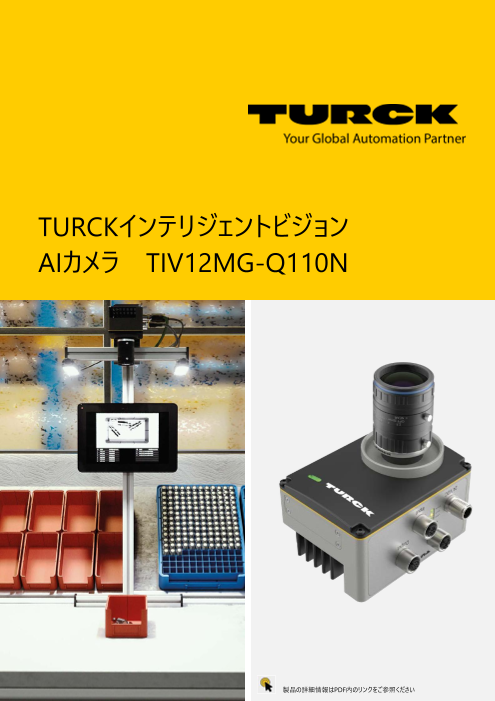

TURCKインテリジェントビジョン AIカメラ TIV12MG-Q110N 製品の詳細情報はPDF内のリンクをご参照ください

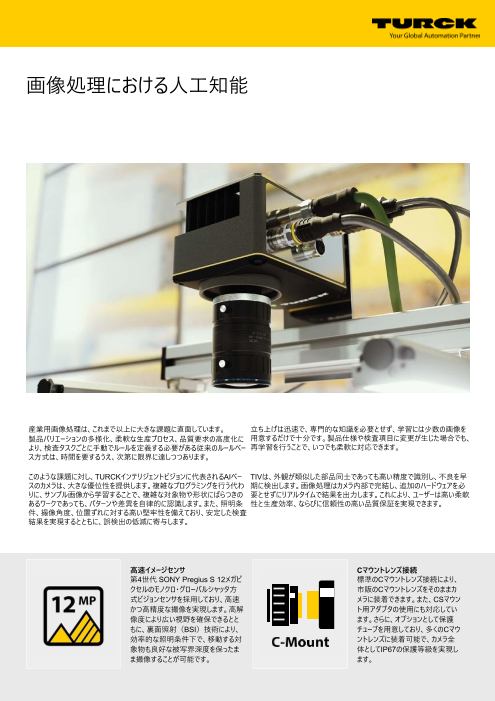

画像処理における人工知能 産業用画像処理は、これまで以上に大きな課題に直面しています。 立ち上げは迅速で、専門的な知識を必要とせず、学習には少数の画像を 製品バリエーションの多様化、柔軟な生産プロセス、品質要求の高度化に 用意するだけで十分です。製品仕様や検査項目に変更が生じた場合でも、 より、検査タスクごとに手動でルールを定義する必要がある従来のルールベー 再学習を行うことで、いつでも柔軟に対応できます。 ス方式は、時間を要するうえ、次第に限界に達しつつあります。 このような課題に対し、TURCKインテリジェントビジョンに代表されるAIベー TIVは、外観が類似した部品同士であっても高い精度で識別し、不良を早 スのカメラは、大きな優位性を提供します。複雑なプログラミングを行う代わ 期に検出します。画像処理はカメラ内部で完結し、追加のハードウェアを必 りに、サンプル画像から学習することで、複雑な対象物や形状にばらつきの 要とせずにリアルタイムで結果を出力します。これにより、ユーザーは高い柔軟 あるワークであっても、パターンや差異を自律的に認識します。また、照明条 性と生産効率、ならびに信頼性の高い品質保証を実現できます。 件、撮像角度、位置ずれに対する高い堅牢性を備えており、安定した検査 結果を実現するとともに、誤検出の低減に寄与します。 高速イメージセンサ Cマウントレンズ接続 第4世代 SONY Pregius S 12メガピ 標準のCマウントレンズ接続により、 クセルのモノクロ・グローバルシャッタ方 市販のCマウントレンズをそのままカ 式ビジョンセンサを採用しており、高速 メラに装着できます。また、CSマウン かつ高精度な撮像を実現します。高解 ト用アダプタの使用にも対応してい 像度により広い視野を確保できるとと ます。さらに、オプションとして保護 もに、裏面照射（BSI）技術により、 チューブを用意しており、多くのCマウ 効率的な照明条件下で、移動する対 ントレンズに装着可能で、カメラ全 象物も良好な被写界深度を保ったま 体としてIP67の保護等級を実現し ま撮像することが可能です。 ます。

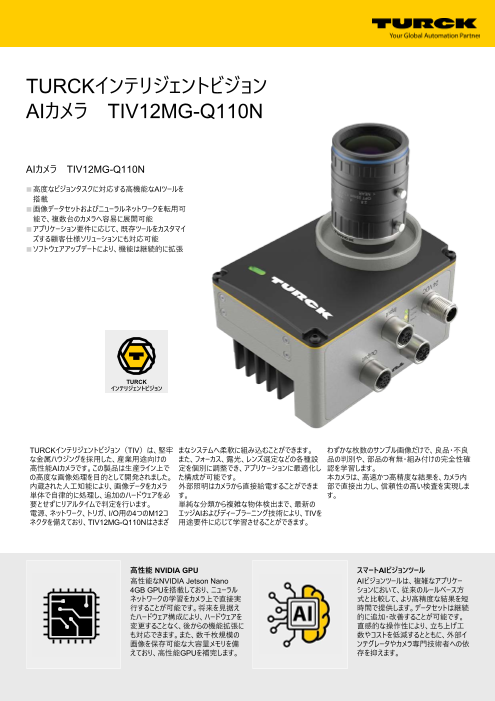

TURCKインテリジェントビジョン AIカメラ TIV12MG-Q110N AIカメラ TIV12MG-Q110N ■高度なビジョンタスクに対応する高機能なAIツールを 搭載 ■画像データセットおよびニューラルネットワークを転用可 能で、複数台のカメラへ容易に展開可能 ■アプリケーション要件に応じて、既存ツールをカスタマイ ズする顧客仕様ソリューションにも対応可能 ■ソフトウェアアップデートにより、機能は継続的に拡張 TURCK インテリジェントビジョン TURCKインテリジェントビジョン（TIV）は、堅牢 まなシステムへ柔軟に組み込むことができます。 わずかな枚数のサンプル画像だけで、良品・不良 な金属ハウジングを採用した、産業用途向けの また、フォーカス、露光、レンズ選定などの各種設 品の判別や、部品の有無・組み付けの完全性確 高性能AIカメラです。この製品は生産ライン上で 定を個別に調整でき、アプリケーションに最適化し 認を学習します。 の高度な画像処理を目的として開発されました。 た構成が可能です。 本カメラは、高速かつ高精度な結果を、カメラ内 内蔵された人工知能により、画像データをカメラ 外部照明はカメラから直接給電することができま 部で直接出力し、信頼性の高い検査を実現しま 単体で自律的に処理し、追加のハードウェアを必 す。 す。 要とせずにリアルタイムで判定を行います。 単純な分類から複雑な物体検出まで、最新の 電源、ネットワーク、トリガ、I/O用の4つのM12コ エッジAIおよびディープラーニング技術により、TIVを ネクタを備えており、TIV12MG-Q110Nはさまざ 用途要件に応じて学習させることができます。 高性能 NVIDIA GPU スマートAIビジョンツール 高性能なNVIDIA Jetson Nano AIビジョンツールは、複雑なアプリケー 4GB GPUを搭載しており、ニューラル ションにおいて、従来のルールベース方 ネットワークの学習をカメラ上で直接実 式と比較して、より高精度な結果を短 行することが可能です。将来を見据え 時間で提供します。データセットは継続 たハードウェア構成により、ハードウェアを 的に追加・改善することが可能です。 変更することなく、後からの機能拡張に 直感的な操作性により、立ち上げ工 も対応できます。また、数千枚規模の 数やコストを低減するとともに、外部イ 画像を保存可能な大容量メモリを備 ンテグレータやカメラ専門技術者への依 えており、高性能GPUを補完します。 存を抑えます。

TIV AIツール Code Scan / コードスキャン Difference Check / 差分チェック AIツール「Code Scan / コードスキャン」は、画像内の1次元お AIツール「Difference Check / 差分チェック」は、インテリジェントな物体検出と画像比 よび2次元バーコードを検出します。バーコードの種類、向き、個 較により、高精度な品質検査を実現します。検査対象となるオブジェクトを自動的に抽 数はユーザーが設定可能です。また、コードの内容や種類に加 出し、照明条件や歪みの影響を考慮しながら、基準画像（リファレンス画像）と比較 えて、コードの位置情報も出力されます。さらに、「Detector / します。複数の検査エリア（ROI）は個別に評価され、すべてのエリアが一致した場合 検出」AIツールと組み合わせることで、あらかじめティーチングし のみ、良品と判定されます。登録するリファレンス画像の数が多いほど、検査の信頼性 た対象物上のコードのみを選択的に読み取り、画像内に存 は向上します。 在するその他のコードは無視することができます。 Classifier / 分類 Detector / 検出 「Classifier / 分類」は、画像全体を解析し、あらかじ 「Detector / 検出」は、1枚の画像内に存在する複数のオブジェクトを同時に検出・分 め定義されたクラスに分類します。分類は、登録した学 類します。各オブジェクトは、位置、向き、学習データとの類似度に基づいて評価され、 習画像をもとに構築されたAIモデルに基づいて行われま 評価結果として信頼度スコアが付与されます。オブジェクト数、クラス数、許容範囲を す。AIカメラは各クラスとの類似度を評価し、最も可能 柔軟に設定できるため、キッティング工程などにおける部品の欠品・組み合わせ確認に 性の高いクラスへ自動的に割り当てます。 最適です。 TAS (TURCK Automation Suite) IP67対応プラグ＆プレイソリューション への統合 豊富な接続インターフェースと高性能 Webブラウザ上でカメラの設定・操作が ハードウェアにより、TURCKのAIカメラ 可能なため、専用ソフトウェアのインス はコントローラやエッジコンピュータを接続 TAS トールは不要です。これにより、設置・立 することなく、プラグ＆プレイで使用可 ち上げ時間を大幅に短縮でき、直感 能です。さらに、オプションの保護チュー 的かつ簡単にインテリジェントカメラをシ ブを使用することで、保護等級IP67を ステムへ組み込むことができます。 実現します。

アクセサリ 接続アクセサリ 外観 ID 製品型式 概要 外観 ID 製品型式 概要 6626361 RKS4.5T- 電源ケーブル 100036442 RSSX-8814- M12オスー片バラ、 2/ TEL 2M Ethernet ケーブル 100004427 TBEN-LL- IP67対応 SE-M2 マネージドスイッチ 6625464 RSS8T- IOケーブル 2/TXL 6636536 VBRS12- IO用Y分岐ケーブル RKC4.4 TRKC8T-0.15/ 0.15/TXL4300 6625470 RKS8T-0.3- IOケーブル RSS8T/TEL 6636537 VBRS8- タワーライト用 RKC4.5TRKC8 Y分岐ケーブル T-0.15/0.15/ TXL4400 ライトや周辺機器を入れる 保護アクセサリ ID 製品型式 概要 100048566 LC-Q110N-35 保護構造：IP67 レンズ 外観 製品型式 概要 外観 製品型式 概要 システム構成例を入れる OPT-CDP0828 焦点距離：8 mm OPT-CDP2528 焦点距離： 25 mm OPT- 焦点距離： 35 mm CDP3528 OPT-CDP1228 焦点距離： 12 mm OPT- 焦点距離： 50 mm ２０～３０ページ CDP5028 OPT-CDP1628 焦点距離： 16 mm 製品の詳細情報はPDF内のリンクをご参照ください ライセンス費用不要 将来拡張を見据えた設計 TURCKインテリジェントビジョンで使用 高性能ハードウェア、大容量かつ拡張 されるスマートAIモデルは、いつでも再学 可能なメモリ、さらに定期的なセキュリ 習が可能で、専門知識は不要です。 ティ関連アップデートにより、TURCKイ 追加ソフトウェアやライセンス費用も発 ンテリジェントビジョンAIカメラは将来の 生せず、画像処理システムを柔軟・効 要件にも対応可能です。長期使用を 率的かつ将来にわたって安心して運用 前提とした、高い投資価値を備えたソ できます。 リューションです。

アプリケーション事例:キッティング AIカメラによるミスのないキッティング TIVは人工知能を活用し、対象物を確実に検出するとともに、セットの正 しい構成を確認します。品種が多いピッキング工程や梱包工程に最適です。 特長 ■最小限のエラー率：手直し、廃棄、クレームを低減します ■高い柔軟性：複数のセットバリエーションを問題なく学習させることが 可能です ■迅速なフィードバック：高性能ハードウェアにより、生産ライン上でリ アルタイムに結果を出力します ■容易な導入：プログラミング不要で、既存プロセスへシームレ スに統合できます ■高いコスト効率：完全自動化されたロボットソリューション と比較して、低コストかつ短時間で導入可能です 課題 キッティング工程では、多様な部品を正しく取り揃える必要があります。その 過程で、部品の欠品や誤投入といったミスが発生することがあります。これ らは追加コストや作業者の負担、企業イメージの低下につながります。一方 で、完全自動化システムはコストが高く、柔軟性に欠ける場合が多いのが 実情です。そのため、迅速に確認でき、かつ容易に導入可能なソリューショ ンが求められています。 ソリューション TIVは、わずかな学習用画像を登録するだけで使用できます。個別のルー ル設定は不要です。対象物とその組み合わせを確実に検出し、学習した 目標状態と比較します。わずかな違いや外観が似ている部品であっても 正確に判別可能です。M12やM18センサキットなど、複数の正しいバリ エーションを柔軟に登録できます。検査結果はOKまたはNGとして、デジタ ル出力を介して直接PLCや表示システムへ送信されます。これによりTIV は、生産ラインに直接設置できるインテリジェントな品質検査システムとし て、高速かつ信頼性が高く、コスト効率の良い運用を実現します。

アプリケーション事例:ピッティング AIカメラによるミスのないピッキング TIVによるDifference Check / 差分チェックは、複数の検査エリア(ROI) を持つ対象物を学習させることで、組立工程やピッキング工程における不 具合を自動で確実に検出します。 特長 ■容易な導入：プログラミング不要で既存プロセスへシームレス に統合できます ■AIによる高精度な異常検出：人の目では見逃しやすいわずかな差異 も高い信頼性で検出します ■迅速なティーチング：1状態あたり10枚程度の画像から学習可能 で、頻繁な品種変更にも最適です 他社資料、マニュアルを参考にページを増やす ■明確なOK / NG出力：PLCや表示システムへ直接フィードバックを 出力します 課題 最終組立工程では、多数の検査箇所を確認する必要があり、製品ごと に目標状態が異なる場合も少なくありません。誤ったピッキングは、不良 リースに関しての資料も入れたい 品や手直し、不要なコスト増加につながります。一方で、完全自動化ソ リューションは複雑または柔軟性に欠けることが多く、導入や立ち上げが 負担になるケースもあります。そのため、複雑な検査作業を確実に実行し つつ、導入を煩雑にしないシステムが求められています。 ソリューション TIVのDifference Check / 差分チェック機能により、複数の検査エリア (ROI)を対象としたピッキング確認を自動化できます。OK画像およびNG 画像を用いて容易に学習させることができ、あらゆる差異を自動で検出し ます。ミリメートル単位のわずかな違いや、外観が非常に似た部品であって も、位置や配置に依存せず高精度に検出可能です。各検査エリアは個別 に評価され、総合結果はOKまたはNGとして出力されます。不良状態が 検出された場合は、排出制御や警告表示などの信号を出力できます。検 査結果はPLCや表示システムへ直接送信され、リアルタイムで効率的な 不良検出を実現します。

製品仕様 製品型式 TIV12MG-Q110N ID 100048288 機能 バーコードリーダ／スマートカメラ ビジョンセンサ 1/1.1インチ CMOSモノクロ グローバルシャッタ 解像度 4128 × 3008ピクセル 画素サイズ 2.74 µm フレームレート 42 fps 内蔵メモリ 4000 MB プロセッサ NVIDIA Jetson Nano 4 GB、クアッドコア 1.4 GHz メモリ拡張 SD/MMCメモリーカードスロット ×1 オペレーティングシステム Linux レンズ Cマウント 動作電圧 22～26 VDC 許容電流 照明用最大4 A、総電流最大6 A 短絡保護／逆極性保護 あり／あり 通信プロトコル TCP/IP、RFC1006 伝送方式 全二重通信（Full Duplex） 出力機能 プログラマブルI/O、プッシュプル出力×4（設定可能）、フォトカプラ絶縁 絶縁方式 GPIOはVssからガルバニック絶縁 入力機能 トリガ入力 電源表示 緑色LED スイッチング状態表示 黄色LED 異常表示 赤色LED 外形 角形（Q110） ハウジング材質 アルミニウム ハウジング冷却方式 パッシブ冷却 電気接続 M12×1 12極コネクタ 周囲温度 -20～+40 ℃ 保存温度 -40～+70 ℃ 相対湿度 25～75 % 保護等級 IP67（レンズ取付時） 認証 CE、cULus 製品の詳細情報はPDF内のリンクをご参照ください Over30 subsidiariesa nd 60 representativews orldwide! lp29 | 2606 #turck | www.turck.com
