通い箱・パレット、今どこに？ RFIDで所在・在庫・移動履歴を把握するRTI管理

ホワイトペーパー
ターク・ジャパン株式会社
お問い合わせ
電話でお問い合わせ

通い箱・パレットの紛失や不足にどう対応する？ RFIDタグの選び方、ゲート・フォークリフトでの読み取り、ERP・WMS連携を解説

「通い箱やパレットが今どこにあるのか分からない」
「空容器の回収が遅れ、必要なときに容器が足りなくなる」
「容器の紛失や滞留を把握できず、追加購入や緊急輸送が発生している」

こうした物流・容器管理の課題はありませんか？

パレット、メッシュボックス、プラスチック製クレートなど、繰り返し使用するリターナブル輸送容器（RTI）は、製造・物流のさまざまな工程や取引先の間を移動します。

しかし、容器の所在や数量、返却状況を正確に把握できていないと、必要以上の在庫確保や容器の追加調達、回収作業の負担につながる可能性があります。

本資料では、RFIDを活用してRTIを個別に識別し、所在・在庫・移動履歴を可視化する仕組みを解説します。

RFIDタグの選定から読み取りポイントの設計、ERP・WMSとの連携まで、RTI管理システムの導入に必要な検討事項を幅広く紹介するホワイトペーパーです。

**【本資料でわかること】**

**1. RFIDによるRTI管理で解決できる課題**

- 通い箱・パレット・メッシュボックスの所在把握
- 拠点ごとの容器在庫と返却状況の管理
- 容器の紛失・滞留・不足への対応
- RTIの移動履歴と取引先ごとの利用状況の記録
- 容器と積載商品の情報をひも付ける管理方法

RTIプール全体の可視性を高め、必要な場所に適切な数量の容器を確保するための考え方を解説します。

**2. RTIの種類に応じたRFIDタグの選び方**

RFIDタグは、取り付ける容器の材質や使用環境に応じて選定する必要があります。

- プラスチック製の通い箱・パレットに適したRFIDラベル
- ESD対応容器での読み取りに関する注意点
- 金属製パレット・メッシュボックスに使用する金属対応タグ
- 洗浄や取り扱い環境を考慮したタグの耐久性
- タグの取り付け位置・枚数・識別コードの考え方

**3. RFIDで容器を追跡する具体的な方法**

- **RFIDゲート：** 倉庫や工場の出入口で容器をまとめて読み取り
- **RFID搭載フォークリフト：** 搬送中や在庫移動時に容器を識別
- **ハンドヘルドリーダー：** 手作業や保守・点検時に容器を読み取り
- **コンベアでの読み取り：** 搬送工程における容器の識別

物流工程に合わせた読み取りポイントの選び方と、複数の読み取り方法を組み合わせるシステム構成を紹介します。

**4. RFIDと他の識別技術の違い**

バーコード、RFID、BLE・UWB、GPSなどの追跡技術を比較し、それぞれの特徴を解説します。

特にUHF RFIDについては、見通し線を必要としない読み取りや、複数タグの一括読み取りなど、RTI管理で活用しやすい特長を紹介しています。

**5. ERP・WMSと連携した在庫・履歴管理**

RFIDリーダーで取得した識別情報をサーバーで管理し、ERPやWMSなどの業務システムと連携する仕組みを解説します。

また、RFIDシステムの導入に向けた現場調査、実現可能性の検証、パイロット運用、導入・試運転までの流れも紹介します。

**【このような方におすすめ】**

- 通い箱・パレットの所在や在庫管理に課題を感じている物流管理担当者
- 容器の紛失や返却遅れを減らしたい倉庫・工場の管理担当者
- RFIDによる容器管理の自動化を検討している生産技術担当者
- 複数拠点・取引先間のRTI管理を効率化したいサプライチェーン担当者
- RFIDとERP・WMSを連携するシステムを設計するSIer

通い箱やパレットを「どこに、いくつあるか」から管理し、移動履歴や返却状況まで把握するためのRFID活用方法を学べる技術資料です。

このカタログについて

ドキュメント名 通い箱・パレット、今どこに？ RFIDで所在・在庫・移動履歴を把握するRTI管理
ドキュメント種別 ホワイトペーパー
ファイルサイズ 1003.1Kb
取り扱い企業 ターク・ジャパン株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
産業用コネクタ関連製品 コネクタケーブル・コネクタ セレクションガイド
製品カタログ

ターク・ジャパン株式会社

この企業の関連カタログの表紙
IO-Link製品ダイジェスト
製品カタログ

ターク・ジャパン株式会社

この企業の関連カタログの表紙
ターク・ジャパン　総合カタログ
製品カタログ

ターク・ジャパン株式会社

このカタログの内容

Page1

Your Global Automation Partner リアルタイムでの RTIの管理 コンテナの消耗、パレット不足、メッシュボッ クスの検索時間、ダウンタイム、または交換コ ンテナの追加コスト – リターナブル輸送容器 （RTI）の管理を容易にするRFID Whitepaper | 220401
Page2

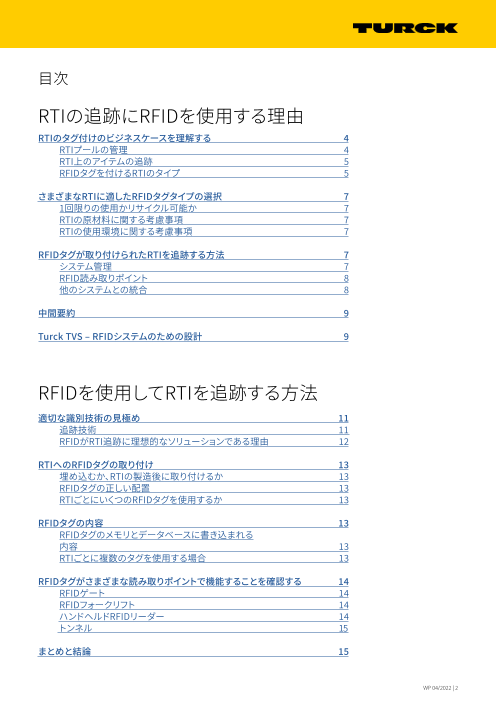

目次 RTIの追跡にRFIDを使用する理由 RTIのタグ付けのビジネスケースを理解する 4 RTIプールの管理 4 RTI上のアイテムの追跡 5 RFIDタグを付けるRTIのタイプ 5 さまざまなRTIに適したRFIDタグタイプの選択 7 1回限りの使用かリサイクル可能か 7 RTIの原材料に関する考慮事項 7 RTIの使用環境に関する考慮事項 7 RFIDタグが取り付けられたRTIを追跡する方法 7 システム管理 7 RFID読み取りポイント 8 他のシステムとの統合 8 中間要約 9 Turck TVS – RFIDシステムのための設計 9 RFIDを使用してRTIを追跡する方法 適切な識別技術の見極め 11 追跡技術 11 RFIDがRTI追跡に理想的なソリューションである理由 12 RTIへのRFIDタグの取り付け 13 埋め込むか、RTIの製造後に取り付けるか 13 RFIDタグの正しい配置 13 RTIごとにいくつのRFIDタグを使用するか 13 RFIDタグの内容 13 RFIDタグのメモリとデータベースに書き込まれる 内容 13 RTIごとに複数のタグを使用する場合 13 RFIDタグがさまざまな読み取りポイントで機能することを確認する 14 RFIDゲート 14 RFIDフォークリフト 14 ハンドヘルドRFIDリーダー 14 トンネル 15 まとめと結論 15 WP 04/2022 | 2
Page3

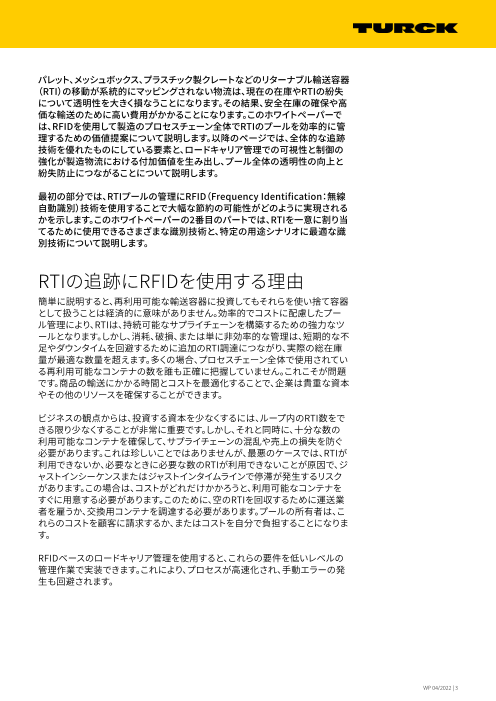

パレット、メッシュボックス、プラスチック製クレートなどのリターナブル輸送容器 （RTI）の移動が系統的にマッピングされない物流は、現在の在庫やRTIの紛失 について透明性を大きく損なうことになります。その結果、安全在庫の確保や高 価な輸送のために高い費用がかかることになります。このホワイトペーパーで は、RFIDを使用して製造のプロセスチェーン全体でRTIのプールを効率的に管 理するための価値提案について説明します。以降のページでは、全体的な追跡 技術を優れたものにしている要素と、ロードキャリア管理での可視性と制御の 強化が製造物流における付加価値を生み出し、プール全体の透明性の向上と 紛失防止につながることについて説明します。 最初の部分では、RTIプールの管理にRFID（Frequency Identification：無線 自動識別）技術を使用することで大幅な節約の可能性がどのように実現される かを示します。このホワイトペーパーの2番目のパートでは、RTIを一意に割り当 てるために使用できるさまざまな識別技術と、特定の用途シナリオに最適な識 別技術について説明します。 RTIの追跡にRFIDを使用する理由 簡単に説明すると、再利用可能な輸送容器に投資してもそれらを使い捨て容器 として扱うことは経済的に意味がありません。効率的でコストに配慮したプー ル管理により、RTIは、持続可能なサプライチェーンを構築するための強力なツ ールとなります。しかし、消耗、破損、または単に非効率的な管理は、短期的な不 足やダウンタイムを回避するために追加のRTI調達につながり、実際の総在庫 量が最適な数量を超えます。多くの場合、プロセスチェーン全体で使用されてい る再利用可能なコンテナの数を誰も正確に把握していません。これこそが問題 です。商品の輸送にかかる時間とコストを最適化することで、企業は貴重な資本 やその他のリソースを確保することができます。 ビジネスの観点からは、投資する資本を少なくするには、ループ内のRTI数をで きる限り少なくすることが非常に重要です。しかし、それと同時に、十分な数の 利用可能なコンテナを確保して、サプライチェーンの混乱や売上の損失を防ぐ 必要があります。これは珍しいことではありませんが、最悪のケースでは、RTIが 利用できないか、必要なときに必要な数のRTIが利用できないことが原因で、ジ ャストインシーケンスまたはジャストインタイムラインで停滞が発生するリスク があります。この場合は、コストがどれだけかかろうと、利用可能なコンテナを すぐに用意する必要があります。このために、空のRTIを回収するために運送業 者を雇うか、交換用コンテナを調達する必要があります。プールの所有者は、こ れらのコストを顧客に請求するか、またはコストを自分で負担することになりま す。 RFIDベースのロードキャリア管理を使用すると、これらの要件を低いレベルの 管理作業で実装できます。これにより、プロセスが高速化され、手動エラーの発 生も回避されます。 WP 04/2022 | 3
