テックマン社 TM Plug & Play認証取得！簡単に「e-VEE」の設定・ティーチングが可能になりました
日東工器の電動吸着ハンド「e-VEE」は、テックマン社 TM Plug & Play認証を取得。
TM Plug & Playとは、協働ロボットTMシリーズに対応した周辺機器を、
簡単に接続・設定・使用できる仕組みです。
「e-VEE」とテックマン社の協調ロボット TM AI Cobot Sシリーズとの親和性が向上し、
TM Componentを使用することで、従来必要だった複雑な設定やプログラミングを大幅に削減できます。
【特長】
■真空ポンプ内蔵（コンプレッサ不要）
■最大77％の電力削減（従来比）
■静音設計（エア吐出音なし）
■外部エア流入なしでクリーン
■ホースレスで取り回しが簡単
関連メディア
このカタログについて
| ドキュメント名 | TM Plug＆Play認証取得！電動吸着ハンド「e-VEE」 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 日東工器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

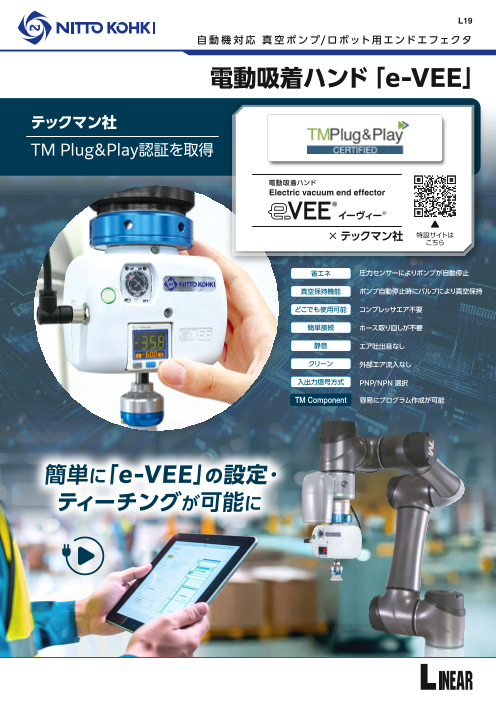

Page1
L19
自動機対応 真空ポンプ/ロボット用エンドエフェクタ
電動吸着ハンド「 e-VEE」
テックマン社
TM Plug＆Play認証を取得
電動吸着ハンド
Electric vacuum end effector
イーヴィー®
× テックマン社 特設サイトは
こちら
省エネ 圧力センサーによりポンプが自動停止
真空保持機能 ポンプ自動停止時にバルブにより真空保持
どこでも使用可能 コンプレッサエア不要
簡単接続 ホース取り回しが不要
静音 エア吐出音なし
クリーン 外部エア流入なし
入出力信号方式 PNP/NPN 選択
TM Component 容易にプログラム作成が可能
簡単に「e-VEE」の設定・
ティーチングが可能に
Page2
テックマン社
TM5S 接続アダプタTM 型式 EVE-CA-TM
専用の接続アダプタでカメラとの干渉を防ぎます。
電動吸着ハンド 特長
Electric Vacuum End Effector ・真空ポンプ内蔵でコンプレッサエア不要
・吸着搬送の省エネ化を実現
仕様 型式 EVE-500
イーヴィー®
最高真空圧 kPa {mmHg} -66.6{-500}
吐出空気量 L/min 7.5
定格電圧 DC24
消費電力 W 14.4 ※1
ねじこみ式 マニュアル 消費電力量 kWh 0.014
ツールフランジ ロボットハンドチェンジャー サイズ ※突起部分除く mm W104×D96×H80
アダプタ マスターシリンダ EVE-500-NK EVE-500-KOM
リング 型式 SXR0070-M EVE-500-KO
質量 kg
本体のみ 0.92 0.94
取付け時 1.08 1.13
フランジ
アダプタ 入出力信号方式 PNP方式 / NPN方式
ユニット接続 ISO メカニカルインターフェース4
ツールアダプタ
ツールフランジ 型式一覧
入出力信号方式
取付方法 PNP NPN
ねじ込み式 ツールフランジ EVE-500-NK-PNP EVE-500-NK-NPN
マスターシリンダ
マニュアル ＋
ツールアダプタ EVE-500-KOM-PNP EVE-500-KOM-NPN
ロボットハンド
チェンジャー ツールアダプタのみ EVE-500-KO-PNP EVE-500-KO-NPN
※1 使用時の瞬間最大値
「コンプレッサ」 の
吐出圧力・流量を抑制することで
吸着搬送の電力削減へ
電力削減率 +
消費電力 コンプレッサ エジェクタ
最大 MAX
77％※2 14.4W※1
消費電力量 コンプレッサ
0.014kWh に切り替え エア不要
※2 同能力のエジェクタとの比較、エジェクタ1台当たりの使用空気量 [13L/min]
登録販売店
本社・研究所／東日本支社 ISO 9001
〒146-8555 東京都大田区仲池上2-9-4 Te：l 03-3755-1111（大代表） ISO 14001
西日本支社 JQA-2025
日東会会員章
お求めは上記マ－クの 〒537-0001 大阪府大阪市東成区深江北2-10-10 Te：l 06-6973-5501（代表） JQA-EM4057
本社/研究所
日東会加盟店で 中日本支社
〒465-0092 愛知県名古屋市名東区社台3-173-2 Te：l 052-726-9041（代表）
支 店 ： 札幌／仙台／新潟／松本／北関東／東京第一／東京第二／静岡／浜松／三河／名古屋／
北陸／京都／大阪第一／大阪第二／高松／岡山／広島／福岡
海外拠点 ： アメリカ／ドイツ／イギリス／タイ／インド／シンガポ－ル／インドネシア／オーストラリア／中国
●お客様相談窓口（土・日・祝日を除く）
ホームページ www.nitto-kohki.co.jp 受付時間 AM8:30～PM5:15
0120-210-216
ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」または「注意書」をよくお読みください。
このカタログの記載内容は2026年2月現在のものです。
改良のため予告なしに変更する場合がありますのでご了承ください。 26B
