【総合カタログ】小さな力でも軽く開き、好みのスピードで静かに確実に閉まる引き戸専用クローザ「スライディングクローザ」

DCsc01-26 ドアクローザ ドアクローザ総合カタログ スライディングクローザ 編 グリーン調達対応製品 2026年 ①

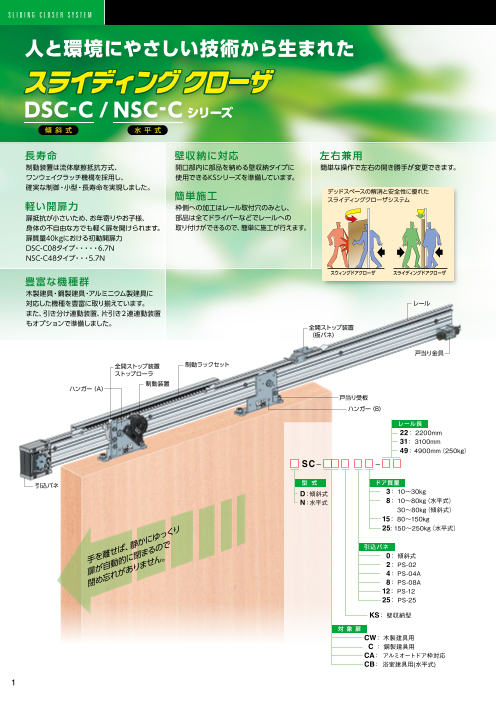

人と環境にやさしい技術から生まれた DSC-C / NSC-C シリーズ 傾 斜 式 水 平 式 長寿命 壁収納に対応 左右兼用 制動装置は流体摩擦抵抗方式、 開口部内に部品を納める壁収納タイプに 簡単な操作で左右の開き勝手が変更できます。 ワンウェイクラッチ機構を採用し、 使用できるKSシリーズを準備しています。 確実な制御・小型・長寿命を実現しました。 簡単施工 デッドスペースの解消と安全性に優れた スライディングクローザシステム 軽い開扉力 枠側への加工はレール取付穴のみとし、 扉抵抗が小さいため、お年寄りやお子様、 部品は全てドライバーなどでレールへの 身体の不自由な方でも軽く扉を開けられます。 取り付けができるので、簡単に施工が行えます。 扉質量40kgにおける初動開扉力　 DSC-C08タイプ・・・・・6.7N　　 NSC-C48タイプ・・・5.7N スウィングドアクローザ スライディングドアクローザ 豊富な機種群 木製建具・鋼製建具・アルミニウム製建具に 対応した機種を豊富に取り揃えています。 レール また、引き分け連動装置、片引き２連連動装置 もオプションで準備しました。 全開ストップ装置 （板バネ） 戸当り金具 全開ストップ装置 制動ラックセット ストップローラ 制動装置 ハンガー（A） 戸当り受板 ハンガー（B） レール長 22： 2200mm 31： 3100mm 49： 4900mm（250kg） SC－ － 引込バネ 型 式 ドア質量 D：傾斜式 3： 10～30kg N：水平式 8： 10～80kg（水平式） 30～80kg（傾斜式） 15： 80～150kg 25: 150～250kg（水平式） 引込バネ 手を離 せば、 静かに ゆっく り 扉が自 動的に 閉まる ので 0： 傾斜式 2： PS-02 4： PS-04A 閉め忘 れがあ りませ ん。 8： PS-08A 12： PS-12 25： PS-25 KS： 壁収納型 対 象 扉 CW： 木製建具用 C ： 鋼製建具用 CA： アルミオートドア枠対応 CB： 浴室建具用(水平式) 1

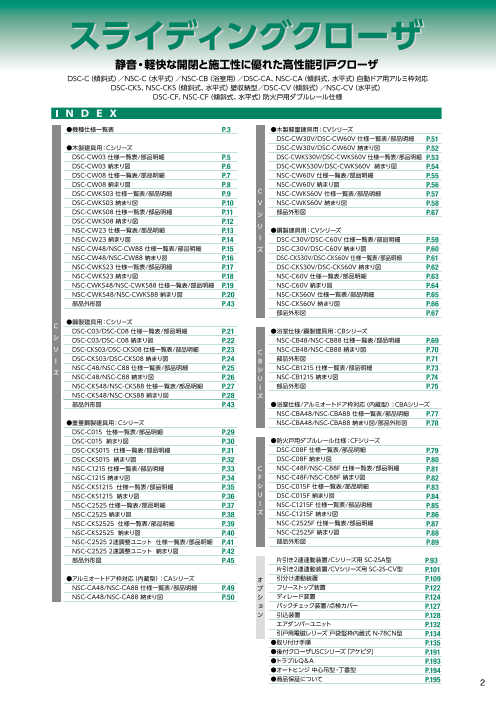

スライディングクローザ 静音・軽快な開閉と施工性に優れた高性能引戸クローザ DSC-C（傾斜式）／NSC-C（水平式）／NSC-CB（浴室用）／DSC-CA、NSC-CA（傾斜式、水平式）自動ドア用アルミ枠対応 DSC-CKS、NSC-CKS（傾斜式、水平式）壁収納型／DSC-CV（傾斜式）／NSC-CV（水平式） DSC-CF、NSC-CF（傾斜式、水平式）防火戸用ダブルレール仕様 ●機種仕様一覧表 P.3 ●木製軽量建具用：CVシリーズ 　DSC-CW30V/DSC-CW60V 仕様一覧表/部品明細 P.51 ●木製建具用：Cシリーズ 　DSC-CW30V/DSC-CW60V 納まり図 P.52 　DSC-CW03 仕様一覧表/部品明細 P.5 　DSC-CWKS30V/DSC-CWKS60V 仕様一覧表/部品明細 P.53 　DSC-CW03 納まり図 P.6 　DSC-CWKS30V/DSC-CWKS60V 納まり図 P.54 　DSC-CW08 仕様一覧表/部品明細 P.7 　NSC-CW60V 仕様一覧表/部品明細 P.55 　DSC-CW08 納まり図 P.8 　NSC-CW60V 納まり図 P.56 　DSC-CWKS03 仕様一覧表/部品明細 P.9 C 　NSC-CWKS60V 仕様一覧表/部品明細 P.57 　DSC-CWKS03 納まり図 P.10 　V 　NSC-CWKS60V 納まり図 P.58 　DSC-CWKS08 仕様一覧表/部品明細 P.11 　シ 　部品外形図 P.67 　DSC-CWKS08 納まり図 P.12 　 　NSC-CW23 仕様一覧表/部品明細 P.13 リ ●鋼製建具用：CVシリーズ 　NSC-CW23 納まり図 P.14 　ー 　DSC-C30V/DSC-C60V 仕様一覧表/部品明細 P.59 　NSC-CW48/NSC-CW88 仕様一覧表/部品明細 P.15 　ズ 　DSC-C30V/DSC-C60V 納まり図 P.60 　NSC-CW48/NSC-CW88 納まり図 P.16 　DSC-CKS30V/DSC-CKS60V 仕様一覧表/部品明細 P.61 　NSC-CWKS23 仕様一覧表/部品明細 P.17 　DSC-CKS30V/DSC-CKS60V 納まり図 P.62 　NSC-CWKS23 納まり図 P.18 　NSC-C60V 仕様一覧表/部品明細 P.63 　NSC-CWKS48/NSC-CWKS88 仕様一覧表/部品明細 P.19 　NSC-C60V 納まり図 P.64 　NSC-CWKS48/NSC-CWKS88 納まり図 P.20 　NSC-CKS60V 仕様一覧表/部品明細 P.65 　部品外形図 P.43 　NSC-CKS60V 納まり図 P.66 　部品外形図 P.67 C ●鋼製建具用：Cシリーズ 　DSC-C03/DSC-C08 仕様一覧表/部品明細 P.21 ●浴室仕様/鋼製建具用：CBシリーズ 　シ 　DSC-C03/DSC-C08 納まり図 P.22 　NSC-CB48/NSC-CB88 仕様一覧表/部品明細 P.69 　リ 　DSC-CKS03/DSC-CKS08 仕様一覧表/部品明細 P.23 C 　NSC-CB48/NSC-CB88 納まり図 P.70 　ー 　DSC-CKS03/DSC-CKS08 納まり図 P.24 B 　部品外形図 P.71 　 　NSC-C48/NSC-C88 仕様一覧表/部品明細 P.25 シ 　NSC-CB1215 仕様一覧表/部品明細 ズ P.73 　NSC-C48/NSC-C88 納まり図 P.26 リ 　NSC-CB1215 納まり図 P.74 　NSC-CKS48/NSC-CKS88 仕様一覧表/部品明細 P.27 ー 　部品外形図 P.75 　NSC-CKS48/NSC-CKS88 納まり図 P.28 ズ 　部品外形図 P.43 ●浴室仕様/アルミオートドア枠対応（内蔵型）：CBAシリーズ 　NSC-CBA48/NSC-CBA88 仕様一覧表/部品明細 P.77 ●重量鋼製建具用：Cシリーズ 　NSC-CBA48/NSC-CBA88 納まり図/部品外形図 P.78 　DSC-C015 仕様一覧表/部品明細 P.29 　DSC-C015 納まり図 P.30 ●防火戸用ダブルレール仕様：CFシリーズ 　DSC-CKS015 仕様一覧表/部品明細 P.31 　DSC-C08F 仕様一覧表/部品明細 P.79 　DSC-CKS015 納まり図 P.32 　DSC-C08F 納まり図 P.80 　NSC-C1215 仕様一覧表/部品明細 P.33 C 　NSC-C48F/NSC-C88F 仕様一覧表/部品明細 P.81 　NSC-C1215 納まり図 P.34 F 　NSC-C48F/NSC-C88F 納まり図 P.82 　NSC-CKS1215 仕様一覧表/部品明細 P.35 シ 　DSC-C015F 仕様一覧表/部品明細 P.83 　NSC-CKS1215 納まり図 P.36 リ 　DSC-C015F 納まり図 P.84 　NSC-C2525 仕様一覧表/部品明細 P.37 ー 　NSC-C1215F 仕様一覧表/部品明細 P.85 　NSC-C2525 納まり図 P.38 ズ 　NSC-C1215F 納まり図 P.86 　NSC-CKS2525 仕様一覧表/部品明細 P.39 　NSC-C2525F 仕様一覧表/部品明細 P.87 　NSC-CKS2525 納まり図 P.40 　NSC-C2525F 納まり図 P.88 　NSC-C2525 2速調整ユニット 仕様一覧表/部品明細 P.41 　部品外形図 P.89 　NSC-C2525 2速調整ユニット 納まり図 P.42 　部品外形図 P.45 　片引き2連連動装置/Cシリーズ用 SC-2SA型 P.93 　片引き2連連動装置/CVシリーズ用 SC-2S-CV型 P.101 ●アルミオートドア枠対応（内蔵型）：CAシリーズ オ 　引分け連動装置 P.109 　NSC-CA48/NSC-CA88 仕様一覧表/部品明細 P.49 プ 　フリーストップ装置 P.122 　NSC-CA48/NSC-CA88 納まり図 P.50 シ 　ディレード装置 P.124 ョ 　バックチェック装置/点検カバー P.127 ン 　引込装置 P.128 　エアダンパーユニット P.132 　引戸用電磁レリーズ 戸袋竪枠内蔵式 N-78CN型 P.134 ●取り付け手順 P.135 ●後付クローザUSCシリーズ「アケピタ」 P.191 ●トラブルQ＆A P.193 ●オートヒンジ 中心吊型・丁番型 P.194 ●商品保証について P.195 2

スライディングクローザ 機種仕様一覧表 ◆Cシリーズ（一般扉用） 使用区分 閉駆動方式 戸袋壁収納 型　式 適用扉質量[kg] 適用扉幅 掲載 10 30 60 80 150 250 [mm] ページ 非対応 DSC-CW03 5 傾斜式 DSC-CW08※ 7 （レール傾斜） 対応 DSC-CWKS03※ 9 木製建具 DSC-CWKS08※ 11 非対応 NSC-CW23 700～1600 13 水平式 NSC-CW48/NSC-CW88※ 15 （ゼンマイバネ） 対応 NSC-CWKS23※ 17 NSC-CWKS48※/NSC-CWKS88※ 19 非対応 DSC-C03※ 21 傾斜式 DSC-C08 （レール傾斜） DSC-CKS03※ 鋼製建具 対応 23 DSC-CKS08※ 700～1600 水平式 非対応 NSC-C48/NSC-C88 25 （ゼンマイバネ） 対応 NSC-CKS48/NSC-CKS88※ 27 傾斜式 非対応 DSC-C015 29 （レール傾斜） 対応 DSC-CKS015※ 31 非対応 NSC-C1215 700～1600 33 重量鋼製建具 対応 NSC-CKS1215※ 35 水平式 （ゼンマイバネ） 非対応 NSC-C2525 37 対応 NSC-CKS2525※ 900～2500 39 非対応 NSC-C2525 2速調整ユニット※ 41 アルミオートドア枠 水平式 対応（内蔵型） （ゼンマイバネ） 非対応 NSC-CA48/NSC-CA88 700～1600 49 ※は受注生産品となります。 ◆CVシリーズ（一般扉用） 使用区分 閉駆動方式 戸袋壁収納 型　式 適用扉質量[kg] 適用扉幅 掲載 10 30 60 80 150 250 [mm] ページ 非対応 DSC-CW30V 51 傾斜式 DSC-CW60V※ （レール傾斜） DSC-CWKS30V※ 木製建具 対応 DSC-CWKS60V※ 600～1600 53 水平式 非対応 NSC-CW60V 55 （ゼンマイバネ） 対応 NSC-CWKS60V※ 57 非対応 DSC-C30V 59 傾斜式 DSC-C60V （レール傾斜） DSC-CKS30V※ 鋼製建具 対応 DSC-CKS60V※ 600～1600 61 水平式 非対応 NSC-C60V 63 （ゼンマイバネ） 対応 NSC-CKS60V※ 65 ※は受注生産品となります。 ◆CBシリーズ（浴室仕様） 使用区分 閉駆動方式 戸袋壁収納 型　式 適用扉質量[kg] 適用扉幅 掲載 10 30 60 80 150 250 [mm] ページ 鋼製建具 NSC-CB48/NSC-CB88 69 重量鋼製建具 水平式 非対応 NSC-CB1215※ 73 700～1600 アルミオートドア枠 （ゼンマイバネ） 対応（内蔵型） NSC-CBA48※/NSC-CBA88※ 77 ※は受注生産品となります。 ◆CFシリーズ（防火戸用ダブルレール仕様） 使用区分 閉駆動方式 戸袋壁収納 型　式 適用扉質量[kg] 適用扉幅 掲載 10 30 60 80 150 250 [mm] ページ 鋼製建具 傾斜式（レール傾斜） DSC-C08F※ 79 水平式（ゼンマイバネ） NSC-C48F/NSC-C88F※ 700～1600 81 傾斜式（レール傾斜） 非対応 DSC-C015F※ 83 重量鋼製建具 NSC-C1215F 700～1600 水平式 85 （ゼンマイバネ） NSC-C2525F 900～2500 87 3 ※は受注生産品となります。

スライディングクローザ オプション装置対応一覧表 オプション装置 機　　　能 掲載ページ 片引き2連連動装置 2枚の扉をスムーズに連動させて開閉できます。戸袋スペースがあまり取れない場合でも、 有効開口を広く取ることができます。 93 引分け連動装置 引分け扉において、片側の扉を開閉すると反対側の扉も連動して開閉できます。 109 フリーストップ装置 ストップさせたい位置まで扉を開け、手を離すことにより、任意の位置で開扉状態を保持できます。 扉を閉じ方向に移動させるとストップが解除されます。 122 ディレード装置 高齢者、身障者、荷物の搬入等で扉を通過する際、安全に通過できるように、扉全開位置からの閉扉 時間を遅らせることができます。 124 バックチェック装置 扉を急激に開けた際の緩衝装置です。 127 引込装置 全閉手前約25mmの位置から強く引き込むことができます。 電気錠のラッチが固い、気密材等による閉じ際の抵抗が大きい場合等に有効です。 128 ◆Cシリーズ（一般扉用） ベース機種 オプション装置 使用区分 傾斜式 水平式 フリーストップ ディレード バックチェック 引分け連動 片引き2連 DSCシリーズ NSCシリーズ 装置 注1 装置 注1 装置 引込装置 注1 装置 連動装置 DSC-CW03 NSC-CW23 ○ ○ ○ ○ ○ ○ 木製建具 DSC-CW08 NSC-CW48/NSC-CW88 ○ ○ ○ ○ ○ ○ DSC-CWKS03 NSC-CWKS23 ○ ○ DSC-CWKS08 NSC-CWKS48/NSC-CWKS88 ○ ○ DSC-C03 ○ ○ ○ ○ ○ ○ 鋼製建具 DSC-C08 NSC-C48/NSC-C88 ○ ○ ○ ○ ○ ○ DSC-CKS03 ○ ○ DSC-CKS08 NSC-CKS48/NSC-CKS88 ○ ○ DSC-C015 NSC-C1215 ○ 受注対応 ○ ○ 受注対応 DSC-CKS015 NSC-CKS1215 ○ 受注対応 重量鋼製建具 NSC-C2525 NSC-CKS2525 アルミオートドア枠 NSC-CA48 ○ ○ ○ ○注2 ○注2 対応（内蔵型） NSC-CA88 注1. フリーストップ装置、ディレード装置、バックチェック装置の併用はできません。（いずれかひとつのオプション装置のみ使用できます。） 注2. 枠形状によっては、オプション装置が取り付けられない場合があります。 ◆CVシリーズ（一般扉用） ベース機種 オプション装置 使用区分 傾斜式 水平式 フリーストップ ディレード バックチェック 引分け連動 片引き2連 DSCシリーズ NSCシリーズ 装置注1 装置注1 装置注1 装置 連動装置 引込装置 DSC-CW30V ○ ○ ○ ○ ○ ○ 木製建具 DSC-CW60V NSC-CW60V ○ ○ ○ ○ ○ ○ DSC-CWKS30V ○ ○ DSC-CWKS60V NSC-CWKS60V ○ ○ DSC-C30V ○ ○ ○ ○ ○ ○ 鋼製建具 DSC-C60V NSC-C60V ○ ○ ○ ○ ○ ○ DSC-CKS30V ○ ○ DSC-CKS60V NSC-CKS60V ○ ○ 注１．フリーストップ装置、ディレード装置、バックチェック装置の併用はできません。（いずれかひとつのオプション装置のみ使用できます。） ◆CBシリーズ（浴室仕様） ベース機種 オプション装置 使用区分 傾斜式 水平式 フリーストップ ディレード バックチェック 引分け連動 片引き2連 DSCシリーズ NSCシリーズ 装置 装置 装置 装置 連動装置 引込装置 鋼製建具 NSC-CB48/NSC-CB88 ○ 受注対応 受注対応 ○ 重量鋼製建具 NSC-CB1215 ○ 受注対応 アルミオートドア枠 NSC-CBA48 対応（内蔵型） NSC-CBA88 ○ ○注1 注１．枠形状によっては、オプション装置が取り付けられない場合があります。 オプション部品 掲載ページ 点検カバー 127 エアダンパーユニット 132 4

木製建具用 傾斜式 DSC-CW03 扉質量 10～30kg 木製建具用 傾斜式 DSC-CW03 納まり図 ※CADデータはホームページからダウンロードできます。 特 長 部品外形図　p.43 取り付け手順　p.135 ●傾斜式木建て仕様に必要な部品を標準装備。 （ガイドレール・ガイドローラ・全開ストップ装置等を標準装備） ●コーチスクリューネジの採用でハンガーを扉に直付けできます。 ●エンドレスタイプの流体摩擦抵抗方式の採用で長寿命。 ●簡単操作で左右兼用を実現。 ●ドライバーなどで簡単に施工できます。 機種仕様一覧表 左右勝手兼用 型　式 DSC-CW03-22 DSC-CW03-31※1 質量[kg] 適用扉 10～30 幅[mm] 700～1200 1200～1600 最大ストローク[mm] 1500 閉駆動方式 レール傾斜（3.5／300） 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 2.5（扉質量10kg）、5.4（扉質量30kg）　 耐久性 開閉100万回以上※2 制動装置型式 SC-C03 レール長[m] 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 ※1. DSC-CW03-31は受注生産品となります。 ※2. 全開ストップの耐久回数は20万回になります。 部品明細 No. 部　品　名　称 数量 備　考 制動装置 1 制動装置用 Ｍ5×12　なべ小ネジ 2 ハンガーＡ 1 ハンガーＢ 1 ハンガー用 φ8×50　コーチスクリュー 4 戸外れ防止金具A（ハンガーA用） 1 戸外れ防止金具B（ハンガーB用） 1 戸外れ防止金具用 Ｍ5×8　 なべ小ネジ 2 制動ラックセット 1 Ｍ4×8　 トラス小ネジ 2 制動ラックセット用 プレートナット 2 板バネ 1 Ｍ4×8　トラス小ネジ 2 プレートナット 2 全開ストップ装置用 ストップローラ 1 Ｍ5×8　なべ小ネジ 2 戸当り金具 1 φ5×16　なべタッピンネジ 2 戸当り用 高さ調整板（ｔ＝1.0、0.5） 15+1 レール Ｌ＝2200［Ｌ＝3100］ 1 Ｍ5×16　なべ小ネジ ８[11] レール用 φ5×30　トラスタッピンネジ８[11] ガイドレール Ｌ＝1300［Ｌ＝1600］ 1 φ4×16　なべタッピンネジ 5[6] ガイドレール用 ガイドローラ　φ16 1 φ5×25　六角タッピンネジ 2 Ｍ5×12　六角ボルト 2 ガイドローラ用 フィッシャープラグ　6×30 2 - 数量[ ]は、レール長さL＝3100の場合の数量です。 5 サッシ内幅　W 75 レール長　L=W-150 75 全開ストップ装置 ハンガーA 制動装置 制動ラックセット ハンガーB 全開ストップ装置 レール 戸当り ストップローラ 板バネ A+120 120 コーチスクリュー　8×50 コーチスクリュー　8×50 120 120 15 B+21 A 戸外れ防止金具A 高さ調整板 戸外れ防止金具B B（全開時の竪枠との隙間） （戸先のみ込み寸法） DW（700～1600） 戸先 右開き 戸尻 有効開口　WO 引残し 戸袋とのかぶり 100以上 最小枠内寸法60以上 54.6 30 24.6 B（全開時の竪枠との隙間） トラスタッピンネジ 引分け納まり図（召し合わせ部）※別途中央に戸当り（P.43）が必要となります。 5×30 サッシ内幅　W レール長　L=W／2-150 75 75 レール長　L=W／2-150 高さ調整板使用枚数（参考） 扉幅DW［mm］ 使用枚数 700～800以下 　6枚 800～900以下 　7枚 900～1000以下 　8枚 1000～1100以下 　9枚 15 21 21 15 1100～1200以下 10枚 1200～1300以下 12枚 120 120 120 120 30 1300～1400以下 13枚1400～1500以下 14枚 枠側穴加工図（点検口側より見る） ※鋼製枠の場合はM5（P=0.8）のタップ加工をしてください。 1500～1600以下 15枚 調整寸法（300以下） なべタッピンネジ　4×16 125 ピッチ300にて均等分 125 ガイドレール 22 記事 コウ配 3.5／300 ガイドローラ φ16 1.本図は右開きを示します。 　左開きは本図に対し、左右対称となります。 2.扉の開き勝手は下記となります。 　点検口側より見て 　　　右側へ開く…右開き 右開き 　　　左側へ開く…左開き 114+（ドアストローク×3.5／300） 65～ 33 32 10 DH H 10 94（閉扉時） 104.5～106（調整範囲1.5mm）（閉扉時） 最小枠内寸法 140以上 （バックチェック装置使用時は150以上） 65 10 12 （R溝部）

木製建具用 傾斜式 DSC-CW03 扉質量 10～30kg 木製建具用 傾斜式 DSC-CW03 納まり図 ※CADデータはホームページからダウンロードできます。 特 長 部品外形図　p.43 取り付け手順　p.135 ●傾斜式木建て仕様に必要な部品を標準装備。 （ガイドレール・ガイドローラ・全開ストップ装置等を標準装備） ●コーチスクリューネジの採用でハンガーを扉に直付けできます。 ●エンドレスタイプの流体摩擦抵抗方式の採用で長寿命。 ●簡単操作で左右兼用を実現。 ●ドライバーなどで簡単に施工できます。 機種仕様一覧表 左右勝手兼用 型　式 DSC-CW03-22 DSC-CW03-31※1 質量[kg] 適用扉 10～30 幅[mm] 700～1200 1200～1600 最大ストローク[mm] 1500 閉駆動方式 レール傾斜（3.5／300） 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 2.5（扉質量10kg）、5.4（扉質量30kg）　 耐久性 開閉100万回以上※2 制動装置型式 SC-C03 レール長[m] 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 ※1. DSC-CW03-31は受注生産品となります。 ※2. 全開ストップの耐久回数は20万回になります。 部品明細 No. 部　品　名　称 数量 備　考 制動装置 1 制動装置用 Ｍ5×12　なべ小ネジ 2 ハンガーＡ 1 ハンガーＢ 1 ハンガー用 φ8×50　コーチスクリュー 4 戸外れ防止金具A（ハンガーA用） 1 戸外れ防止金具B（ハンガーB用） 1 戸外れ防止金具用 Ｍ5×8　 なべ小ネジ 2 制動ラックセット 1 Ｍ4×8　 トラス小ネジ 2 制動ラックセット用 プレートナット 2 板バネ 1 Ｍ4×8　トラス小ネジ 2 プレートナット 2 全開ストップ装置用 ストップローラ 1 Ｍ5×8　なべ小ネジ 2 戸当り金具 1 φ5×16　なべタッピンネジ 2 戸当り用 高さ調整板（ｔ＝1.0、0.5） 15+1 レール Ｌ＝2200［Ｌ＝3100］ 1 Ｍ5×16　なべ小ネジ ８[11] レール用 φ5×30　トラスタッピンネジ８[11] ガイドレール Ｌ＝1300［Ｌ＝1600］ 1 φ4×16　なべタッピンネジ 5[6] ガイドレール用 ガイドローラ　φ16 1 φ5×25　六角タッピンネジ 2 Ｍ5×12　六角ボルト 2 ガイドローラ用 フィッシャープラグ　6×30 2 - 数量[ ]は、レール長さL＝3100の場合の数量です。 6 サッシ内幅　W 75 レール長　L=W-150 75 全開ストップ装置 ハンガーA 制動装置 制動ラックセット ハンガーB 全開ストップ装置 レール 戸当り ストップローラ 板バネ A+120 120 コーチスクリュー　8×50 コーチスクリュー　8×50 120 120 15 B+21 A 戸外れ防止金具A 高さ調整板 戸外れ防止金具B B（全開時の竪枠との隙間） （戸先のみ込み寸法） DW（700～1600） 戸先 右開き 戸尻 有効開口　WO 引残し 戸袋とのかぶり 100以上 最小枠内寸法60以上 54.6 30 24.6 B（全開時の竪枠との隙間） トラスタッピンネジ 引分け納まり図（召し合わせ部）※別途中央に戸当り（P.43）が必要となります。 5×30 サッシ内幅　W レール長　L=W／2-150 75 75 レール長　L=W／2-150 高さ調整板使用枚数（参考） 扉幅DW［mm］ 使用枚数 700～800以下 　6枚 800～900以下 　7枚 900～1000以下 　8枚 1000～1100以下 　9枚 15 21 21 15 1100～1200以下 10枚 1200～1300以下 12枚 120 120 120 120 30 1300～1400以下 13枚1400～1500以下 14枚 枠側穴加工図（点検口側より見る） ※鋼製枠の場合はM5（P=0.8）のタップ加工をしてください。 1500～1600以下 15枚 調整寸法（300以下） なべタッピンネジ　4×16 125 ピッチ300にて均等分 125 ガイドレール 22 記事 コウ配 3.5／300 ガイドローラ φ16 1.本図は右開きを示します。 　左開きは本図に対し、左右対称となります。 2.扉の開き勝手は下記となります。 　点検口側より見て 　　　右側へ開く…右開き 右開き 　　　左側へ開く…左開き 114+（ドアストローク×3.5／300） 65～ 33 32 10 DH H 10 94（閉扉時） 104.5～106（調整範囲1.5mm）（閉扉時） 最小枠内寸法 140以上 （バックチェック装置使用時は150以上） 65 10 12 （R溝部）

木製建具用 傾斜式 DSC-CW08 扉質量 30～80kg 木製建具用 傾斜式 DSC-CW08 納まり図 ※CADデータはホームページからダウンロードできます。 特 長 部品外形図　p.43 取り付け手順　p.135 ●傾斜式木建て仕様に必要な部品を標準装備。 受注生産品 （ガイドレール・ガイドローラ・全開ストップ装置等を標準装備） ●エンドレスタイプの流体摩擦抵抗方式の採用で長寿命。 ●簡単操作で左右兼用を実現。 ●ドライバーなどで簡単に施工できます。 機種仕様一覧表 左右勝手兼用 型　式 DSC-CW08-22 DSC-CW08-31 30～80 適用扉 質量[kg] 幅[mm] 700～1200 1200～1600 最大ストローク[mm] 1500 閉駆動方式 レール傾斜（3.5／300） 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 5.4（扉質量30kg）、12.5（扉質量80kg）　 耐久性 開閉100万回以上※ 制動装置型式 SC-C08 レール長[m] 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 ※全開ストップの耐久回数は20万回になります。 部品明細 No. 部　品　名　称 数量 備　考 制動装置 1 制動装置用 Ｍ5×12　なべ小ネジ 2 ハンガーＡ 1 ハンガーＢ 1 ハンガー用 Ｍ8×25　六角ボルト 2 Ｍ8×30　六角ボルト 2 戸外れ防止金具A（ハンガーA用） 1 戸外れ防止金具B（ハンガーB用） 1 戸外れ防止金具用 Ｍ5×8　 なべ小ネジ 2 制動ラックセット 1 Ｍ4×8　 トラス小ネジ 2 制動ラックセット用 プレートナット 2 板バネ 1 Ｍ4×8　 トラス小ネジ 2 プレートナット 2 全開ストップ装置用 ストップローラ 1 Ｍ5×8　 なべ小ネジ 2 戸当り金具 1 φ5×16　なべタッピンネジ 2 戸当り用 高さ調整板（ｔ＝1.0、0.5） 15+1 レール Ｌ＝2200［Ｌ＝3100］ 1 Ｍ5×16　なべ小ネジ ８[11] レール用 φ5×30　トラスタッピンネジ８[11] 木製ドア用板 2 φ5×30　皿タッピンネジ 8 木製ドア用板用 ガイドレール Ｌ＝1300［Ｌ＝1600］ 1 φ4×16　なべタッピンネジ 5[6] ガイドレール用 ガイドローラ　φ16 1 φ5×25　六角タッピンネジ 2 ガイドローラ用 Ｍ5×12　六角ボルト 2 フィッシャープラグ　6×30 2 - 数量[ ]は、レール長さL＝3100の場合の数量です。 7 サッシ内幅　W 75 レール長　L=W-150 75 全開ストップ装置 ハンガーA 制動装置 制動ラックセット ハンガーB 全開ストップ装置 レール 戸当り ストップローラ 板バネ A+120 120 皿タッピンネジ 5×30 皿タッピンネジ 5×30 120 120 15 B+21 A 戸外れ防止金具A 六角ボルト M8×25 六角ボルト M8×30 高さ調整板 戸外れ防止金具B B（全開時の竪枠との隙間） （戸先のみ込み寸法） DW（700～1600） 戸先 右開き 戸尻 有効開口　WO 引残し 戸袋とのかぶり 100以上 最小枠内寸法60以上 54.6 30 24.6 B（全開時の竪枠との隙間） トラスタッピンネジ 引分け納まり図（召し合わせ部）※別途中央に戸当り（P.43）が必要となります。 5×30 サッシ内幅　W レール長　L=W／2-150 75 75 レール長　L=W／2-150 高さ調整板使用枚数（参考） 扉幅DW［mm］ 使用枚数 700～800以下 　6枚 800～900以下 　7枚 15 21 21 15 900～1000以下 　8枚 1000～1100以下 　9枚 120 120 120 120 30 1100～1200以下 10枚 1200～1300以下 12枚 枠側穴加工図（点検口側より見る）※鋼製枠の場合はM5（P=0.8）のタップ加工をしてください。 なべタッピンネジ　4×16 1300～1400以下 13枚 調整寸法（300以下） 22 1400～1500以下 14枚 125 ピッチ300にて均等分 125ガイドレール 1500～1600以下 15枚 コウ配 3.5／300 ガイドローラ φ16 記事 1.本図は右開きを示します。 　左開きは本図に対し、左右対称となります。 2.扉の開き勝手は下記となります。 右開き 　点検口側より見て 　　　右側へ開く…右開き 　　　左側へ開く…左開き 114+（ドアストローク×3.5／300） 70～ 33 32 10 DH H 10 5 99（閉扉時） 109.5～111（調整範囲1.5mm）（閉扉時） 最小枠内寸法 145以上 （バックチェック装置使用時は155以上） 70 10 12 （R溝部）

木製建具用 傾斜式 DSC-CW08 扉質量 30～80kg 木製建具用 傾斜式 DSC-CW08 納まり図 ※CADデータはホームページからダウンロードできます。 特 長 部品外形図　p.43 取り付け手順　p.135 ●傾斜式木建て仕様に必要な部品を標準装備。 受注生産品 （ガイドレール・ガイドローラ・全開ストップ装置等を標準装備） ●エンドレスタイプの流体摩擦抵抗方式の採用で長寿命。 ●簡単操作で左右兼用を実現。 ●ドライバーなどで簡単に施工できます。 機種仕様一覧表 左右勝手兼用 型　式 DSC-CW08-22 DSC-CW08-31 30～80 適用扉 質量[kg] 幅[mm] 700～1200 1200～1600 最大ストローク[mm] 1500 閉駆動方式 レール傾斜（3.5／300） 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 5.4（扉質量30kg）、12.5（扉質量80kg）　 耐久性 開閉100万回以上※ 制動装置型式 SC-C08 レール長[m] 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 ※全開ストップの耐久回数は20万回になります。 部品明細 No. 部　品　名　称 数量 備　考 制動装置 1 制動装置用 Ｍ5×12　なべ小ネジ 2 ハンガーＡ 1 ハンガーＢ 1 ハンガー用 Ｍ8×25　六角ボルト 2 Ｍ8×30　六角ボルト 2 戸外れ防止金具A（ハンガーA用） 1 戸外れ防止金具B（ハンガーB用） 1 戸外れ防止金具用 Ｍ5×8　 なべ小ネジ 2 制動ラックセット 1 Ｍ4×8　 トラス小ネジ 2 制動ラックセット用 プレートナット 2 板バネ 1 Ｍ4×8　 トラス小ネジ 2 プレートナット 2 全開ストップ装置用 ストップローラ 1 Ｍ5×8　 なべ小ネジ 2 戸当り金具 1 φ5×16　なべタッピンネジ 2 戸当り用 高さ調整板（ｔ＝1.0、0.5） 15+1 レール Ｌ＝2200［Ｌ＝3100］ 1 Ｍ5×16　なべ小ネジ ８[11] レール用 φ5×30　トラスタッピンネジ８[11] 木製ドア用板 2 φ5×30　皿タッピンネジ 8 木製ドア用板用 ガイドレール Ｌ＝1300［Ｌ＝1600］ 1 φ4×16　なべタッピンネジ 5[6] ガイドレール用 ガイドローラ　φ16 1 φ5×25　六角タッピンネジ 2 ガイドローラ用 Ｍ5×12　六角ボルト 2 フィッシャープラグ　6×30 2 - 数量[ ]は、レール長さL＝3100の場合の数量です。 8 サッシ内幅　W 75 レール長　L=W-150 75 全開ストップ装置 ハンガーA 制動装置 制動ラックセット ハンガーB 全開ストップ装置 レール 戸当り ストップローラ 板バネ A+120 120 皿タッピンネジ 5×30 皿タッピンネジ 5×30 120 120 15 B+21 A 戸外れ防止金具A 六角ボルト M8×25 六角ボルト M8×30 高さ調整板 戸外れ防止金具B B（全開時の竪枠との隙間） （戸先のみ込み寸法） DW（700～1600） 戸先 右開き 戸尻 有効開口　WO 引残し 戸袋とのかぶり 100以上 最小枠内寸法60以上 54.6 30 24.6 B（全開時の竪枠との隙間） トラスタッピンネジ 引分け納まり図（召し合わせ部）※別途中央に戸当り（P.43）が必要となります。 5×30 サッシ内幅　W レール長　L=W／2-150 75 75 レール長　L=W／2-150 高さ調整板使用枚数（参考） 扉幅DW［mm］ 使用枚数 700～800以下 　6枚 800～900以下 　7枚 15 21 21 15 900～1000以下 　8枚 1000～1100以下 　9枚 120 120 120 120 30 1100～1200以下 10枚 1200～1300以下 12枚 枠側穴加工図（点検口側より見る）※鋼製枠の場合はM5（P=0.8）のタップ加工をしてください。 なべタッピンネジ　4×16 1300～1400以下 13枚 調整寸法（300以下） 22 1400～1500以下 14枚 125 ピッチ300にて均等分 125ガイドレール 1500～1600以下 15枚 コウ配 3.5／300 ガイドローラ φ16 記事 1.本図は右開きを示します。 　左開きは本図に対し、左右対称となります。 2.扉の開き勝手は下記となります。 右開き 　点検口側より見て 　　　右側へ開く…右開き 　　　左側へ開く…左開き 114+（ドアストローク×3.5／300） 70～ 33 32 10 DH H 10 5 99（閉扉時） 109.5～111（調整範囲1.5mm）（閉扉時） 最小枠内寸法 145以上 （バックチェック装置使用時は155以上） 70 10 12 （R溝部）

木製建具用 傾斜式／壁収納型 DSC-CWKS03 扉質量 10～30kg 木製建具用 傾斜式／壁収納型 DSC-CWKS03 納まり図 ※CADデータはホームページからダウンロードできます。 特 長 部品外形図　p.43 取り付け手順　p.135、 p.145 ●壁収納に対応してレールを除く全ての部品が開口部にて取り付け、取り外し可能。 受注生産品 　壁収納全開ストップ装置・壁収納戸当り金具を標準装備。 ●傾斜式木建て仕様に必要な部品を標準装備。 　（ガイドレール・ガイドローラ等を標準装備） ●コーチスクリューネジの採用でハンガーを扉に直付けできます。 ●エンドレスタイプの流体摩擦抵抗方式の採用で長寿命。 ●簡単操作で左右兼用を実現。 ●ドライバーなどで簡単に施工できます。 機種仕様一覧表 左右勝手兼用 型　式 DSC-CWKS03-22 DSC-CWKS03-31 10～30 適用扉 質量[kg] 幅[mm] 700～1200 1200～1600 最大ストローク[mm] 1500 閉駆動方式 レール傾斜（3.5／300） 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 2.5（扉質量10kg）、5.4（扉質量30kg）　 耐久性 開閉100万回以上※ 制動装置型式 SC-C03 レール長[m] 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 ※全開ストップの耐久回数は20万回になります。 部品明細 No. 部　品　名　称 数量 備　考 ① 制動装置 1 2 制動装置用 ⑪ ⑫ ㉔ ② Ｍ5×12 なべ小ネジ ③ ハンガー 1 ④ ハンガーAJ（高さ調整機能付き） 1 ハンガー用 ⑩ ⑬ ⑤ 5×35 十字穴付六角タッピンネジ 8 ⑫ ⑮ ⑥ 戸外れ防止金具L（右開き用）※ 1 1 ⑪ ⑯ 戸外れ防止金具R（左開き用）※ ⑦ Ｍ5×8 なべ小ネジ 1 戸外れ防止金具用 ⑧ 戸外れ防止金具AJ用 1 2 1 ⑭⑰ ⑱ ⑨ M5×14 十字穴付六角ボルト ⑩ 制動ラック ⑪ ラック固定金具 2 制動ラック用 ㉕ ⑫ Ｍ4×5 六角穴付ボタンボルト 2 ④ ⑬ 壁収納用枠側取付金具 1 ⑤ ⑭ M5×16 なべ小ネジ 2 ⑧ 5×30 トラスタッピンネジ 2 ⑨ ⑮ 戸当り金具 1 ③ ① ⑯ M5×12 なべ小ネジ 2 戸当り ⑰ 板バネ 1 全開ストップ装置用 ② ⑱ M4×6 なべ小ネジ 2 ⑤ ⑲ 戸当り受け金具 1 ⑳ M5×12 なべ小ネジ 1 ㉑ M5×25 なべ小ネジ 1 ㉒ ㉒ ストップローラ 1 ㉓ ㉓ M4×10 なべ小ネジ 2 ⑥ ㉔ レール L=2200［3100］ 1 ⑦ レール用 ⑲⑳ ㉑ ㉕ 5×30 トラスタッピンネジ 8[11] ㉙ ㉖ ガイドレール L=1300［1600］ 1 ガイドレール用 ㉗ 4×16 皿タッピンネジ 4[5] ㉘ ㉘ ガイドローラ 1 2 ㉖ ㉚ ㉙ 5×25 六角タッピンネジ Ｍ5×12 六角ボルト 2 ガイドローラ用 ㉚ フィッシャープラグ 6×30 2 ㉗ ※開き勝手によりL、Rのいずれかを使用します。 - 数量[ ]は、レール長さL＝3100の場合の数量です。 9 サッシ内幅　W 75 レール長　L=W-150 75 全開ストップ装置 ハンガーA 制動装置 制動ラックセット ハンガーB 壁収納型用全開ストップ装置（板バネ） レール ストップローラ 戸袋部 A+120 120 コーチスクリュー　8×50 コーチスクリュー　8×50 120 120 壁収納型用戸当り金具 C（全開時の竪枠との隙間） A 壁収納型用戸当り受け金具 高さ調整板 戸外れ防止金具 C （戸先のみ込み寸法） DW（700～1600） 戸当りゴム（客先手配） 別途扉または竪枠に戸当りを設置してください。 戸先 右開き 戸尻 有効開口　WO 引残し100以上 戸袋とのかぶり 戸袋部 最小枠内寸法60以上 56 30 26 30 引残し寸法+55-B C（全開時の竪枠との隙間） トラスタッピンネジ B 5×30 引残し100以上 高さ調整板使用枚数（参考） 枠側穴加工図（点検口側より見る）※鋼製枠の場合はM5（P=0.8）のタップ加工をしてください。 扉幅DW［mm］ 使用枚数 調整寸法（300以下） 700～800以下 　6枚 125 ピッチ300にて均等分 125 800～900以下 　7枚 コウ配 3.5／300 900～1000以下 　8枚 トラスタッピンネジ 1000～1100以下 　9枚 5×20 1100～1200以下 10枚 30 1200～1300以下 12枚 23+（有効開口WO×3.5／300） 30 引残し寸法+55-B 1300～1400以下 13枚 開口部 戸袋部 なべタッピンネジ　4×16 1400～1500以下 14枚 ガイドレール 22 右開き1500～1600以下 15枚 ガイドローラ φ16 記事 1.本図は右開きを示します。 　左開きは本図に対し、左右対称となります。 2.扉の開き勝手は下記となります。 　点検口側より見て 　　　右側へ開く…右開き 　　　左側へ開く…左開き 3.引分け納まりには使用できません。 114+（ドアストローク×3.5／300） 65～ 23+（有効開口WO×3.5／300） 33 32 10 DH H 10 94（閉扉時） 104.5～106（調整範囲1.5mm）（閉扉時） 最小枠内寸法 140以上 65 10

木製建具用 傾斜式／壁収納型 DSC-CWKS03 扉質量 10～30kg 木製建具用 傾斜式／壁収納型 DSC-CWKS03 納まり図 ※CADデータはホームページからダウンロードできます。 特 長 部品外形図　p.43 取り付け手順　p.135、 p.145 ●壁収納に対応してレールを除く全ての部品が開口部にて取り付け、取り外し可能。 受注生産品 　壁収納全開ストップ装置・壁収納戸当り金具を標準装備。 ●傾斜式木建て仕様に必要な部品を標準装備。 　（ガイドレール・ガイドローラ等を標準装備） ●コーチスクリューネジの採用でハンガーを扉に直付けできます。 ●エンドレスタイプの流体摩擦抵抗方式の採用で長寿命。 ●簡単操作で左右兼用を実現。 ●ドライバーなどで簡単に施工できます。 機種仕様一覧表 左右勝手兼用 型　式 DSC-CWKS03-22 DSC-CWKS03-31 10～30 適用扉 質量[kg] 幅[mm] 700～1200 1200～1600 最大ストローク[mm] 1500 閉駆動方式 レール傾斜（3.5／300） 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 2.5（扉質量10kg）、5.4（扉質量30kg）　 耐久性 開閉100万回以上※ 制動装置型式 SC-C03 レール長[m] 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 ※全開ストップの耐久回数は20万回になります。 部品明細 No. 部　品　名　称 数量 備　考 ① 制動装置 1 2 制動装置用 ⑪ ⑫ ㉔ ② Ｍ5×12 なべ小ネジ ③ ハンガー 1 ④ ハンガーAJ（高さ調整機能付き） 1 ハンガー用 ⑩ ⑬ ⑤ 5×35 十字穴付六角タッピンネジ 8 ⑫ ⑮ ⑥ 戸外れ防止金具L（右開き用）※ 1 1 ⑪ ⑯ 戸外れ防止金具R（左開き用）※ ⑦ Ｍ5×8 なべ小ネジ 1 戸外れ防止金具用 ⑧ 戸外れ防止金具AJ用 1 2 1 ⑭⑰ ⑱ ⑨ M5×14 十字穴付六角ボルト ⑩ 制動ラック ⑪ ラック固定金具 2 制動ラック用 ㉕ ⑫ Ｍ4×5 六角穴付ボタンボルト 2 ④ ⑬ 壁収納用枠側取付金具 1 ⑤ ⑭ M5×16 なべ小ネジ 2 ⑧ 5×30 トラスタッピンネジ 2 ⑨ ⑮ 戸当り金具 1 ③ ① ⑯ M5×12 なべ小ネジ 2 戸当り ⑰ 板バネ 1 全開ストップ装置用 ② ⑱ M4×6 なべ小ネジ 2 ⑤ ⑲ 戸当り受け金具 1 ⑳ M5×12 なべ小ネジ 1 ㉑ M5×25 なべ小ネジ 1 ㉒ ㉒ ストップローラ 1 ㉓ ㉓ M4×10 なべ小ネジ 2 ⑥ ㉔ レール L=2200［3100］ 1 ⑦ レール用 ⑲⑳ ㉑ ㉕ 5×30 トラスタッピンネジ 8[11] ㉙ ㉖ ガイドレール L=1300［1600］ 1 ガイドレール用 ㉗ 4×16 皿タッピンネジ 4[5] ㉘ ㉘ ガイドローラ 1 2 ㉖ ㉚ ㉙ 5×25 六角タッピンネジ Ｍ5×12 六角ボルト 2 ガイドローラ用 ㉚ フィッシャープラグ 6×30 2 ㉗ ※開き勝手によりL、Rのいずれかを使用します。 - 数量[ ]は、レール長さL＝3100の場合の数量です。 10 サッシ内幅　W 75 レール長　L=W-150 75 全開ストップ装置 ハンガーA 制動装置 制動ラックセット ハンガーB 壁収納型用全開ストップ装置（板バネ） レール ストップローラ 戸袋部 A+120 120 コーチスクリュー　8×50 コーチスクリュー　8×50 120 120 壁収納型用戸当り金具 C（全開時の竪枠との隙間） A 壁収納型用戸当り受け金具 高さ調整板 戸外れ防止金具 C （戸先のみ込み寸法） DW（700～1600） 戸当りゴム（客先手配） 別途扉または竪枠に戸当りを設置してください。 戸先 右開き 戸尻 有効開口　WO 引残し100以上 戸袋とのかぶり 戸袋部 最小枠内寸法60以上 56 30 26 30 引残し寸法+55-B C（全開時の竪枠との隙間） トラスタッピンネジ B 5×30 引残し100以上 高さ調整板使用枚数（参考） 枠側穴加工図（点検口側より見る）※鋼製枠の場合はM5（P=0.8）のタップ加工をしてください。 扉幅DW［mm］ 使用枚数 調整寸法（300以下） 700～800以下 　6枚 125 ピッチ300にて均等分 125 800～900以下 　7枚 コウ配 3.5／300 900～1000以下 　8枚 トラスタッピンネジ 1000～1100以下 　9枚 5×20 1100～1200以下 10枚 30 1200～1300以下 12枚 23+（有効開口WO×3.5／300） 30 引残し寸法+55-B 1300～1400以下 13枚 開口部 戸袋部 なべタッピンネジ　4×16 1400～1500以下 14枚 ガイドレール 22 右開き1500～1600以下 15枚 ガイドローラ φ16 記事 1.本図は右開きを示します。 　左開きは本図に対し、左右対称となります。 2.扉の開き勝手は下記となります。 　点検口側より見て 　　　右側へ開く…右開き 　　　左側へ開く…左開き 3.引分け納まりには使用できません。 114+（ドアストローク×3.5／300） 65～ 23+（有効開口WO×3.5／300） 33 32 10 DH H 10 94（閉扉時） 104.5～106（調整範囲1.5mm）（閉扉時） 最小枠内寸法 140以上 65 10

木製建具用 傾斜式／壁収納型 DSC-CWKS08 扉質量 30～80kg 木製建具用 傾斜式／壁収納型 DSC-CWKS08 納まり図 ※CADデータはホームページからダウンロードできます。 特 長 部品外形図　p.43 取り付け手順　p.135、 p.145 ●壁収納に対応してレールを除く全ての部品が開口部にて取り付け、取り外し可能。 受注生産品 　壁収納全開ストップ装置・壁収納戸当り金具を標準装備。 ●傾斜式木建て仕様に必要な部品を標準装備。（ガイドレール・ガイドローラ等を標準装備） ●エンドレスタイプの流体摩擦抵抗方式の採用で長寿命。 ●簡単操作で左右兼用を実現。 ●ドライバーなどで簡単に施工できます。 機種仕様一覧表 左右勝手兼用 型　式 DSC-CWKS08-22 DSC-CWKS08-31 30～80 適用扉 質量[kg] 幅[mm] 700～1200 1200～1600 最大ストローク[mm] 1500 閉駆動方式 レール傾斜（3.5／300） 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 5.4（扉質量30kg）、12.5（扉質量80kg）　 耐久性 開閉100万回以上※ 制動装置型式 SC-C08 レール長[m] 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 ※全開ストップの耐久回数は20万回になります。 部品明細 No. 部　品　名　称 数量 備　考 制動装置 1 制動装置用 Ｍ5×12　なべ小ネジ 2 ハンガーＡ 1 ハンガーＢ 1 ハンガー用 Ｍ8×25　 六角ボルト（戸先用） 2 Ｍ8×30　 六角ボルト（戸尻用） 2 戸外れ防止金具A（ハンガーA用） 1 戸外れ防止金具B（ハンガーB用） 1 戸外れ防止金具用 Ｍ5×8　なべ小ネジ 2 制動ラックセット 1 Ｍ4×8　トラス小ネジ 2 制動ラックセット用 プレートナット 2 板バネ取付金具 1 板バネ 1 Ｍ3×6　なべ小ネジ 2 振れ止めポスト 1 全開ストップ装置用 Ｍ4×8　トラス小ネジ 2 プレートナット 2 ストップローラ 1 Ｍ5×8　 なべ小ネジ 2 戸当り金具 1 Ｍ5×16　なべ小ネジ 2 φ5×20　トラスタッピンネジ 2 戸当り受け 1 戸当り用 戸当り受けアーム 1 Ｍ5×12　なべ小ネジ 3 Ｍ8×16　なべ小ネジ 1 高さ調整板（ｔ＝1.0、0.5） 15+1 レール Ｌ＝2200［Ｌ＝3100］ 1 Ｍ5×16　なべ小ネジ ８[11] レール用 φ5×30　トラスタッピンネジ８[11] 木製ドア用板 2 木製ドア用板用 φ5×30　皿タッピンネジ 8 ガイドレール Ｌ＝1300［Ｌ＝1600］ 1 ガイドレール用 φ4×16　なべタッピンネジ 5[6] ガイドローラ　φ16 1 φ5×25　六角タッピンネジ 2 ガイドローラ用 Ｍ5×12　六角ボルト 2 フィッシャープラグ　6×30 2 11 - 数量[ ]は、レール長さL＝3100の場合の数量です。 サッシ内幅　W 75 レール長　L=W-150 75 全開ストップ装置 ハンガーA 制動装置 制動ラックセット ハンガーB 壁収納型用全開ストップ装置（板バネ） レール ストップローラ 戸袋部 A+120 120 皿タッピンネジ 5×30 皿タッピンネジ 5×30 120 120 壁収納型用戸当り金具 C（全開時の竪枠との隙間） A 壁収納型用 六角ボルト M8×25 六角ボルト M8×30 高さ調整板 戸外れ防止金具 C （戸先のみ込み寸法） 戸当り受け金具 DW（700～1600） 戸当りゴム（客先手配） 別途扉または竪枠に戸当りを設置してください。 戸先 右開き 戸尻 有効開口　WO 引残し100以上 戸袋とのかぶり 戸袋部 最小枠内寸法60以上 56 30 26 30 引残し寸法+55-B B（全開時の竪枠との隙間） トラスタッピンネジ B引残し100以上 5×30 枠側穴加工図（点検口側より見る）※鋼製枠の場合はM5（P=0.8）のタップ加工をしてください。 調整寸法（300以下） 高さ調整板使用枚数（参考） 125 ピッチ300にて均等分 125 扉幅DW［mm］ 使用枚数 コウ配 3.5／300 700～800以下 　6枚 800～900以下 　7枚 900～1000以下 　8枚 トラスタッピンネジ 30 1000～1100以下 　9枚 28+（有効開口WO×3.5／300） 30 引残し寸法+55-B 5×20 1100～1200以下 10枚 開口部 戸袋部 1200～1300以下 12枚 右開き なべタッピンネジ　4×16 1300～1400以下 13枚 ガイドレール 22 1400～1500以下 14枚1500～1600以下 15枚 ガイドローラ φ16 記事 1.本図は右開きを示します。 　左開きは本図に対し、左右対称となります。 2.扉の開き勝手は下記となります。 　点検口側より見て 　　　右側へ開く…右開き 　　　左側へ開く…左開き 3.引分け納まりには使用できません。 114+（ドアストローク×3.5／300） 70～ 28+（有効開口WO×3.5／300） 33 32 10 DH H 10 5 99（閉扉時） 109.5～111（調整範囲1.5mm）（閉扉時） 最小枠内寸法 145以上 70 10

木製建具用 傾斜式／壁収納型 DSC-CWKS08 扉質量 30～80kg 木製建具用 傾斜式／壁収納型 DSC-CWKS08 納まり図 ※CADデータはホームページからダウンロードできます。 特 長 部品外形図　p.43 取り付け手順　p.135、 p.145 ●壁収納に対応してレールを除く全ての部品が開口部にて取り付け、取り外し可能。 受注生産品 　壁収納全開ストップ装置・壁収納戸当り金具を標準装備。 ●傾斜式木建て仕様に必要な部品を標準装備。（ガイドレール・ガイドローラ等を標準装備） ●エンドレスタイプの流体摩擦抵抗方式の採用で長寿命。 ●簡単操作で左右兼用を実現。 ●ドライバーなどで簡単に施工できます。 機種仕様一覧表 左右勝手兼用 型　式 DSC-CWKS08-22 DSC-CWKS08-31 30～80 適用扉 質量[kg] 幅[mm] 700～1200 1200～1600 最大ストローク[mm] 1500 閉駆動方式 レール傾斜（3.5／300） 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 5.4（扉質量30kg）、12.5（扉質量80kg）　 耐久性 開閉100万回以上※ 制動装置型式 SC-C08 レール長[m] 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 ※全開ストップの耐久回数は20万回になります。 部品明細 No. 部　品　名　称 数量 備　考 制動装置 1 制動装置用 Ｍ5×12　なべ小ネジ 2 ハンガーＡ 1 ハンガーＢ 1 ハンガー用 Ｍ8×25　 六角ボルト（戸先用） 2 Ｍ8×30　 六角ボルト（戸尻用） 2 戸外れ防止金具A（ハンガーA用） 1 戸外れ防止金具B（ハンガーB用） 1 戸外れ防止金具用 Ｍ5×8　なべ小ネジ 2 制動ラックセット 1 Ｍ4×8　トラス小ネジ 2 制動ラックセット用 プレートナット 2 板バネ取付金具 1 板バネ 1 Ｍ3×6　なべ小ネジ 2 振れ止めポスト 1 全開ストップ装置用 Ｍ4×8　トラス小ネジ 2 プレートナット 2 ストップローラ 1 Ｍ5×8　 なべ小ネジ 2 戸当り金具 1 Ｍ5×16　なべ小ネジ 2 φ5×20　トラスタッピンネジ 2 戸当り受け 1 戸当り用 戸当り受けアーム 1 Ｍ5×12　なべ小ネジ 3 Ｍ8×16　なべ小ネジ 1 高さ調整板（ｔ＝1.0、0.5） 15+1 レール Ｌ＝2200［Ｌ＝3100］ 1 Ｍ5×16　なべ小ネジ ８[11] レール用 φ5×30　トラスタッピンネジ８[11] 木製ドア用板 2 木製ドア用板用 φ5×30　皿タッピンネジ 8 ガイドレール Ｌ＝1300［Ｌ＝1600］ 1 ガイドレール用 φ4×16　なべタッピンネジ 5[6] ガイドローラ　φ16 1 φ5×25　六角タッピンネジ 2 ガイドローラ用 Ｍ5×12　六角ボルト 2 フィッシャープラグ　6×30 2 - 数量[ ]は、レール長さL＝3100の場合の数量です。 12 サッシ内幅　W 75 レール長　L=W-150 75 全開ストップ装置 ハンガーA 制動装置 制動ラックセット ハンガーB 壁収納型用全開ストップ装置（板バネ） レール ストップローラ 戸袋部 A+120 120 皿タッピンネジ 5×30 皿タッピンネジ 5×30 120 120 壁収納型用戸当り金具 C（全開時の竪枠との隙間） A 壁収納型用 六角ボルト M8×25 六角ボルト M8×30 高さ調整板 戸外れ防止金具 C （戸先のみ込み寸法） 戸当り受け金具 DW（700～1600） 戸当りゴム（客先手配） 別途扉または竪枠に戸当りを設置してください。 戸先 右開き 戸尻 有効開口　WO 引残し100以上 戸袋とのかぶり 戸袋部 最小枠内寸法60以上 56 30 26 30 引残し寸法+55-B B（全開時の竪枠との隙間） トラスタッピンネジ B引残し100以上 5×30 枠側穴加工図（点検口側より見る）※鋼製枠の場合はM5（P=0.8）のタップ加工をしてください。 調整寸法（300以下） 高さ調整板使用枚数（参考） 125 ピッチ300にて均等分 125 扉幅DW［mm］ 使用枚数 コウ配 3.5／300 700～800以下 　6枚 800～900以下 　7枚 900～1000以下 　8枚 トラスタッピンネジ 30 1000～1100以下 　9枚 28+（有効開口WO×3.5／300） 30 引残し寸法+55-B 5×20 1100～1200以下 10枚 開口部 戸袋部 1200～1300以下 12枚 右開き なべタッピンネジ　4×16 1300～1400以下 13枚 ガイドレール 22 1400～1500以下 14枚1500～1600以下 15枚 ガイドローラ φ16 記事 1.本図は右開きを示します。 　左開きは本図に対し、左右対称となります。 2.扉の開き勝手は下記となります。 　点検口側より見て 　　　右側へ開く…右開き 　　　左側へ開く…左開き 3.引分け納まりには使用できません。 114+（ドアストローク×3.5／300） 70～ 28+（有効開口WO×3.5／300） 33 32 10 DH H 10 5 99（閉扉時） 109.5～111（調整範囲1.5mm）（閉扉時） 最小枠内寸法 145以上 70 10

木製建具用 水平式 NSC-CW23 扉質量 10～30kg 木製建具用 水平式 NSC-CW23 納まり図 ※CADデータはホームページからダウンロードできます。 特 長 部品外形図　p.43 取り付け手順　p.137 ●水平式木建て仕様に必要な部品を標準装備。 （ガイドレール・ガイドローラ・全開ストップ装置等を標準装備） ●コーチスクリューネジの採用でハンガーを扉に直付けできます。 ●エンドレスタイプの流体摩擦抵抗方式の採用で長寿命。 ●簡単操作で左右兼用を実現。 機種仕様一覧表 左右勝手兼用 型　式 NSC-CW23-22 NSC-CW23-31※1 質量[kg] 10～30 適用扉 幅[mm] 700～1200 1200～1600 最大ストローク[mm] 1500 閉駆動方式 ゼンマイバネ式 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 3.5（扉質量10kg）、4.6（扉質量30kg）　 耐久性 開閉100万回以上※1 制動装置型式 SC-C03 引込バネ型式 PS-02 レール長[m] 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 ※1. NSC-CW23-31は受注生産品となります。 ※2. 全開ストップの耐久回数は20万回になります。 部品明細 No. 部　品　名　称 数量 備　考 制動装置 1 Ｍ5×12　なべ小ネジ 2 制動装置用 ハンガーＡ 1 ハンガーＢ 1 ハンガー用 φ8×50　コーチスクリュー 4 戸外れ防止金具A（ハンガーA用） 1 戸外れ防止金具B（ハンガーB用） 1 戸外れ防止金具 Ｍ5×8　 なべ小ネジ 2 制動ラックセット 1 Ｍ4×8　 トラス小ネジ 2 制動ラックセット用 プレートナット 2 板バネ 1 Ｍ4×8　 トラス小ネジ 2 プレートナット 2 全開ストップ装置用 ストップローラ 1 Ｍ5×8　 なべ小ネジ 2 戸当り金具 1 戸当り用 φ5×16　なべタッピンネジ 2 高さ調整板（ｔ＝1.0） 4 引込バネ 1 引込バネ取付金具 1 Ｍ4×5　 なべ小ネジ 2 引込バネ用 Ｍ3×8　 なべ小ネジ 2 レール Ｌ＝2200［Ｌ＝3100］ 1 Ｍ5×16　なべ小ネジ ８[11] レール用 φ5×30　トラスタッピンネジ８[11] ガイドレール Ｌ＝1300［Ｌ＝1600］ 1 ガイドレール用 φ4×16　なべタッピンネジ 5[6] ガイドローラ　φ16 1 φ5×25　六角タッピンネジ 2 Ｍ5×12　六角ボルト 2 ガイドローラ用 フィッシャープラグ　6×30 2 - 数量[ ]は、レール長さL＝3100の場合の数量です。 13 サッシ内幅　W 75[95] レール長　L=W-150 75 引込バネ 全開ストップ装置 ハンガーA 制動装置 制動ラックセット ハンガーB 全開ストップ装置 レール 戸当り [55] ストップローラ 板バネ A+120[A+140] 120 コーチスクリュー　8×50 コーチスクリュー　8×50 120 120 なべタッピンネジ　5×16 15 B+21 A 戸外れ防止金具A 戸外れ防止金具B [140] [B+61] （戸先のみ込み寸法） DW（700～1600） B（全開時の竪枠との隙間） 戸先 右開き 戸尻 有効開口　WO 引残し 戸袋とのかぶり 100以上 最小枠内寸法60以上 最小枠内寸法60以上 54.6 54.6 30 24.6 B（全開時の竪枠との隙間） 引分け納まり図（召し合わせ部）※別途中央に戸当り（P.43）が必要となります。 トラスタッピンネジ サッシ内幅　W 5×30 レール長　L=W／2-150 75 75 レール長　L=W／2-150 15 21 21 15 30 30 120 120 120 120 なべタッピンネジ　4×16 ガイドレール 22 22 枠側穴加工図（点検口側より見る）※鋼製枠の場合はM5（P=0.8）のタップ加工をしてください。 ガイドローラ φ16 調整寸法（300以下）125 ピッチ300にて均等分 125 [145] [105] 記事 右開き 1.本図は右開きを示します。 　左開きは本図に対し、左右対称となります。 2.扉の開き勝手は下記となります。 　点検口側より見て 　　　右側へ開く…右開き 　　　左側へ開く…左開き ３．[　]寸法は枠ノックダウン方式の場合の寸法になります。 　 枠ノックダウン方式の場合、オプション製品のディレード装置、引込装置の取付位置が変更になります。 65 33 32 10 DH H 10 最小枠内寸法 120以上 113.3 65 33 32 10 DH H 10 94 104.5～106（調整範囲1.5mm） 最小枠内寸法 120以上 65 10 12 （R溝部）

木製建具用 水平式 NSC-CW23 扉質量 10～30kg 木製建具用 水平式 NSC-CW23 納まり図 ※CADデータはホームページからダウンロードできます。 特 長 部品外形図　p.43 取り付け手順　p.137 ●水平式木建て仕様に必要な部品を標準装備。 （ガイドレール・ガイドローラ・全開ストップ装置等を標準装備） ●コーチスクリューネジの採用でハンガーを扉に直付けできます。 ●エンドレスタイプの流体摩擦抵抗方式の採用で長寿命。 ●簡単操作で左右兼用を実現。 機種仕様一覧表 左右勝手兼用 型　式 NSC-CW23-22 NSC-CW23-31※1 質量[kg] 10～30 適用扉 幅[mm] 700～1200 1200～1600 最大ストローク[mm] 1500 閉駆動方式 ゼンマイバネ式 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 3.5（扉質量10kg）、4.6（扉質量30kg）　 耐久性 開閉100万回以上※1 制動装置型式 SC-C03 引込バネ型式 PS-02 レール長[m] 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 ※1. NSC-CW23-31は受注生産品となります。 ※2. 全開ストップの耐久回数は20万回になります。 部品明細 No. 部　品　名　称 数量 備　考 制動装置 1 Ｍ5×12　なべ小ネジ 2 制動装置用 ハンガーＡ 1 ハンガーＢ 1 ハンガー用 φ8×50　コーチスクリュー 4 戸外れ防止金具A（ハンガーA用） 1 戸外れ防止金具B（ハンガーB用） 1 戸外れ防止金具 Ｍ5×8　 なべ小ネジ 2 制動ラックセット 1 Ｍ4×8　 トラス小ネジ 2 制動ラックセット用 プレートナット 2 板バネ 1 Ｍ4×8　 トラス小ネジ 2 プレートナット 2 全開ストップ装置用 ストップローラ 1 Ｍ5×8　 なべ小ネジ 2 戸当り金具 1 戸当り用 φ5×16　なべタッピンネジ 2 高さ調整板（ｔ＝1.0） 4 引込バネ 1 引込バネ取付金具 1 Ｍ4×5　 なべ小ネジ 2 引込バネ用 Ｍ3×8　 なべ小ネジ 2 レール Ｌ＝2200［Ｌ＝3100］ 1 Ｍ5×16　なべ小ネジ ８[11] レール用 φ5×30　トラスタッピンネジ８[11] ガイドレール Ｌ＝1300［Ｌ＝1600］ 1 ガイドレール用 φ4×16　なべタッピンネジ 5[6] ガイドローラ　φ16 1 φ5×25　六角タッピンネジ 2 Ｍ5×12　六角ボルト 2 ガイドローラ用 フィッシャープラグ　6×30 2 - 数量[ ]は、レール長さL＝3100の場合の数量です。 14 サッシ内幅　W 75[95] レール長　L=W-150 75 引込バネ 全開ストップ装置 ハンガーA 制動装置 制動ラックセット ハンガーB 全開ストップ装置 レール 戸当り [55] ストップローラ 板バネ A+120[A+140] 120 コーチスクリュー　8×50 コーチスクリュー　8×50 120 120 なべタッピンネジ　5×16 15 B+21 A 戸外れ防止金具A 戸外れ防止金具B [140] [B+61] （戸先のみ込み寸法） DW（700～1600） B（全開時の竪枠との隙間） 戸先 右開き 戸尻 有効開口　WO 引残し 戸袋とのかぶり 100以上 最小枠内寸法60以上 最小枠内寸法60以上 54.6 54.6 30 24.6 B（全開時の竪枠との隙間） 引分け納まり図（召し合わせ部）※別途中央に戸当り（P.43）が必要となります。 トラスタッピンネジ サッシ内幅　W 5×30 レール長　L=W／2-150 75 75 レール長　L=W／2-150 15 21 21 15 30 30 120 120 120 120 なべタッピンネジ　4×16 ガイドレール 22 22 枠側穴加工図（点検口側より見る）※鋼製枠の場合はM5（P=0.8）のタップ加工をしてください。 ガイドローラ φ16 調整寸法（300以下）125 ピッチ300にて均等分 125 [145] [105] 記事 右開き 1.本図は右開きを示します。 　左開きは本図に対し、左右対称となります。 2.扉の開き勝手は下記となります。 　点検口側より見て 　　　右側へ開く…右開き 　　　左側へ開く…左開き ３．[　]寸法は枠ノックダウン方式の場合の寸法になります。 　 枠ノックダウン方式の場合、オプション製品のディレード装置、引込装置の取付位置が変更になります。 65 33 32 10 DH H 10 最小枠内寸法 120以上 113.3 65 33 32 10 DH H 10 94 104.5～106（調整範囲1.5mm） 最小枠内寸法 120以上 65 10 12 （R溝部）

木製建具用 水平式 NSC-CW48/NSC-CW88 扉質量 30～80kg 木製建具用 水平式 NSC-CW48/NSC-CW88 納まり図 ※CADデータはホームページからダウンロードできます。 特 長 部品外形図　p.43 取り付け手順　p.139 ●水平式木建て仕様に必要な部品を標準装備。 （ガイドレール・ガイドローラ・全開ストップ装置等を標準装備） ●エンドレスタイプの流体摩擦抵抗方式の採用で長寿命。 ●簡単操作で左右兼用を実現。 ●ドライバーなどで簡単に施工できます。 機種仕様一覧表 左右勝手兼用 型　式 NSC-CW48-22 NSC-CW48-31 NSC-CW88-22※1.2 NSC-CW88-31※1.2 質量[ 適用扉 kg] 30～80 幅[mm] 700～1200 1200～1600 700～1200 1200～1600 最大ストローク[mm] 1500 閉駆動方式 ゼンマイバネ式 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 6.6（扉質量30kg）、9.2（扉質量80kg）　9.7（扉質量30kg）、12.4（扉質量80kg） 耐久性 開閉100万回以上※3 制動装置型式 SC-C08 引込バネ型式 PS-04A PS-08A レール長[m] 2.2 3.1 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 1.3 1.6 ※1. NSC-CW88は高出力引込バネ（PS-08A型）を使用し閉じ力を強くした製品です。 　　風圧、気密材、振れ止め板等、走行抵抗が想定される場所にご使用ください。 ※2. NSC-CW88は受注生産品となります。 ※3. 全開ストップの耐久回数は20万回になります。 部品明細 No. 部　品　名　称 数量 備　考 制動装置 1 制動装置用 Ｍ5×12　なべ小ネジ 2 ハンガーＡ 1 ハンガーＢ 1 ハンガー用 Ｍ8×25　六角ボルト 4 戸外れ防止金具A（ハンガーA用） 1 戸外れ防止金具B（ハンガーB用） 1 戸外れ防止金具 Ｍ5×8　 なべ小ネジ 2 制動ラックセット 1 Ｍ4×8　 トラス小ネジ 2 制動ラックセット用 プレートナット 2 板バネ 1 Ｍ4×8　 トラス小ネジ 2 ＡＲ ＰＳ－ ０４ プレートナット 2 全開ストップ装置用 MIN MAX ハンガ ーＢ ストップローラ 1 矢印方 向を扉 の 中心に 向けて 取 り付け て下さ い 中 心 Ｍ5×8　 なべ小ネジ 2 戸当り金具 1 戸当り用 φ5×16　なべタッピンネジ 2 高さ調整板（ｔ＝1.0） 4 ハンガ ーＡ中 心 矢印方 向を扉 の ＳＣ 中心に 向けて 取 Ｌ － ／ Ｃ Ｎ り付け て下さ い Ｘ ０ Ｘ ８ ＸＸＸ 引込バネ 1 引込バネ取付金具 1 引込バネ用 プレートナット 1 Ｍ4×6　 なべ小ネジ 4 レール Ｌ＝2200［Ｌ＝3100］ 1 Ｍ5×16 なべ小ネジ ８[11] レール用 φ5×30 トラスタッピンネジ８[11] 木製ドア用板 2 8 木製ドア用板用 φ5×30 皿タッピンネジ ガイドレール Ｌ＝1300［Ｌ＝1600］ 1 ガイドレール用 φ4×16　なべタッピンネジ 5[6] ガイドローラ　φ16 1 φ5×25　六角タッピンネジ 2 ガイドローラ用 Ｍ5×12　六角ボルト 2 フィッシャープラグ　6×30 2 - 数量[ ]は、レール長さL＝3100の場合の数量です。 15 弱 強 WEEK STRONG サッシ内幅　W 75[95] レール長　L=W-150 75 引込バネ 全開ストップ装置 ハンガーA 制動装置 木製ドア用板 制動ラックセット 木製ドア用板 ハンガーB 全開ストップ装置 レール 戸当り [55] ストップローラ 板バネ A+120[A+140] 120 皿タッピンネジ 5×30 皿タッピンネジ 5×30 120 120 なべタッピンネジ　5×16 15 B+21 A 戸外れ防止金具A 六角ボルト M8×25 六角ボルト M8×25 戸外れ防止金具B [140] [B+61] （戸先のみ込み寸法） DW（700～1600） B（全開時の竪枠との隙間） 戸先 右開き 戸尻 有効開口　WO 引残し 戸袋とのかぶり 100以上 最小枠内寸法60以上 最小枠内寸法60以上 54.6 54.6 30 24.6 B（全開時の竪枠との隙間） 引分け納まり図（召し合わせ部）※別途中央に戸当り（P.43）が必要となります。 サッシ内幅　W トラスタッピンネジ 5×30 レール長　L=W／2-150 75 75 レール長　L=W／2-150 15 21 21 15 30 30 120 120 120 120 なべタッピンネジ　4×16 枠側穴加工図（点検口側より見る）※鋼製枠の場合はM5（P=0.8）のタップ加工をしてください。 ガイドレール 22 22 調整寸法（300以下）125 ピッチ300にて均等分 125 ガイドローラ φ16 [145] [105] 右開き 記事 1.本図は右開きを示します。 　左開きは本図に対し、左右対称となります。 2.扉の開き勝手は下記となります。 　点検口側より見て 　　　右側へ開く…右開き 　　　左側へ開く…左開き ３．[　]寸法は枠ノックダウン方式の場合の寸法になります。 　 枠ノックダウン方式の場合、オプション製品のディレード装置、引込装置の取付位置が変更になります。 70 33 32 10 DH H 10 5 最小枠内寸法 125以上 118.3 70 33 32 10 DH H 10 5 99 109.5～111（調整範囲1.5mm） 最小枠内寸法 125以上 70 10 12 （R溝部）

木製建具用 水平式 NSC-CW48/NSC-CW88 扉質量 30～80kg 木製建具用 水平式 NSC-CW48/NSC-CW88 納まり図 ※CADデータはホームページからダウンロードできます。 特 長 部品外形図　p.43 取り付け手順　p.139 ●水平式木建て仕様に必要な部品を標準装備。 （ガイドレール・ガイドローラ・全開ストップ装置等を標準装備） ●エンドレスタイプの流体摩擦抵抗方式の採用で長寿命。 ●簡単操作で左右兼用を実現。 ●ドライバーなどで簡単に施工できます。 機種仕様一覧表 左右勝手兼用 型　式 NSC-CW48-22 NSC-CW48-31 NSC-CW88-22※1.2 NSC-CW88-31※1.2 質量[ 適用扉 kg] 30～80 幅[mm] 700～1200 1200～1600 700～1200 1200～1600 最大ストローク[mm] 1500 閉駆動方式 ゼンマイバネ式 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 6.6（扉質量30kg）、9.2（扉質量80kg）　9.7（扉質量30kg）、12.4（扉質量80kg） 耐久性 開閉100万回以上※3 制動装置型式 SC-C08 引込バネ型式 PS-04A PS-08A レール長[m] 2.2 3.1 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 1.3 1.6 ※1. NSC-CW88は高出力引込バネ（PS-08A型）を使用し閉じ力を強くした製品です。 　　風圧、気密材、振れ止め板等、走行抵抗が想定される場所にご使用ください。 ※2. NSC-CW88は受注生産品となります。 ※3. 全開ストップの耐久回数は20万回になります。 部品明細 No. 部　品　名　称 数量 備　考 制動装置 1 制動装置用 Ｍ5×12　なべ小ネジ 2 ハンガーＡ 1 ハンガーＢ 1 ハンガー用 Ｍ8×25　六角ボルト 4 戸外れ防止金具A（ハンガーA用） 1 戸外れ防止金具B（ハンガーB用） 1 戸外れ防止金具 Ｍ5×8　 なべ小ネジ 2 制動ラックセット 1 Ｍ4×8　 トラス小ネジ 2 制動ラックセット用 プレートナット 2 板バネ 1 Ｍ4×8　 トラス小ネジ 2 ＡＲ ＰＳ－ ０４ プレートナット 2 全開ストップ装置用 MIN MAX ハンガ ーＢ ストップローラ 1 矢印方 向を扉 の 中心に 向けて 取 り付け て下さ い 中 心 Ｍ5×8　 なべ小ネジ 2 戸当り金具 1 戸当り用 φ5×16　なべタッピンネジ 2 高さ調整板（ｔ＝1.0） 4 ハンガ ーＡ中 心 矢印方 向を扉 の ＳＣ 中心に 向けて 取 Ｌ － ／ Ｃ Ｎ り付け て下さ い Ｘ ０ Ｘ ８ ＸＸＸ 引込バネ 1 引込バネ取付金具 1 引込バネ用 プレートナット 1 Ｍ4×6　 なべ小ネジ 4 レール Ｌ＝2200［Ｌ＝3100］ 1 Ｍ5×16 なべ小ネジ ８[11] レール用 φ5×30 トラスタッピンネジ８[11] 木製ドア用板 2 8 木製ドア用板用 φ5×30 皿タッピンネジ ガイドレール Ｌ＝1300［Ｌ＝1600］ 1 ガイドレール用 φ4×16　なべタッピンネジ 5[6] ガイドローラ　φ16 1 φ5×25　六角タッピンネジ 2 ガイドローラ用 Ｍ5×12　六角ボルト 2 フィッシャープラグ　6×30 2 - 数量[ ]は、レール長さL＝3100の場合の数量です。 16 弱 強 WEEK STRONG サッシ内幅　W 75[95] レール長　L=W-150 75 引込バネ 全開ストップ装置 ハンガーA 制動装置 木製ドア用板 制動ラックセット 木製ドア用板 ハンガーB 全開ストップ装置 レール 戸当り [55] ストップローラ 板バネ A+120[A+140] 120 皿タッピンネジ 5×30 皿タッピンネジ 5×30 120 120 なべタッピンネジ　5×16 15 B+21 A 戸外れ防止金具A 六角ボルト M8×25 六角ボルト M8×25 戸外れ防止金具B [140] [B+61] （戸先のみ込み寸法） DW（700～1600） B（全開時の竪枠との隙間） 戸先 右開き 戸尻 有効開口　WO 引残し 戸袋とのかぶり 100以上 最小枠内寸法60以上 最小枠内寸法60以上 54.6 54.6 30 24.6 B（全開時の竪枠との隙間） 引分け納まり図（召し合わせ部）※別途中央に戸当り（P.43）が必要となります。 サッシ内幅　W トラスタッピンネジ 5×30 レール長　L=W／2-150 75 75 レール長　L=W／2-150 15 21 21 15 30 30 120 120 120 120 なべタッピンネジ　4×16 枠側穴加工図（点検口側より見る）※鋼製枠の場合はM5（P=0.8）のタップ加工をしてください。 ガイドレール 22 22 調整寸法（300以下）125 ピッチ300にて均等分 125 ガイドローラ φ16 [145] [105] 右開き 記事 1.本図は右開きを示します。 　左開きは本図に対し、左右対称となります。 2.扉の開き勝手は下記となります。 　点検口側より見て 　　　右側へ開く…右開き 　　　左側へ開く…左開き ３．[　]寸法は枠ノックダウン方式の場合の寸法になります。 　 枠ノックダウン方式の場合、オプション製品のディレード装置、引込装置の取付位置が変更になります。 70 33 32 10 DH H 10 5 最小枠内寸法 125以上 118.3 70 33 32 10 DH H 10 5 99 109.5～111（調整範囲1.5mm） 最小枠内寸法 125以上 70 10 12 （R溝部）

木製建具用 水平式／壁収納型 NSC-CWKS23 扉質量 10～30kg 木製建具用 水平式／壁収納型 NSC-CWKS23 納まり図 ※CADデータはホームページからダウンロードできます。 特 長 部品外形図　p.43 取り付け手順　p.137、 p.145 ●壁収納に対応してレールを除く全ての部品が開口部にて取り付け、取り外し可能。 受注生産品 　壁収納全開ストップ装置・壁収納戸当り金具を標準装備。 ●水平式木建て仕様に必要な部品を標準装備。（ガイドレール・ガイドローラ等を標準装備） ●コーチスクリューネジの採用でハンガーを扉に直付けできます。 ●簡単操作で左右兼用を実現。 ●エンドレスタイプの流体摩擦抵抗方式の採用で長寿命。 ●ドライバーなどで簡単に施工できます。 機種仕様一覧表 左右勝手兼用 型　式 NSC-CWKS23-22 NSC-CWKS23-31 10～30 適用扉 質量[kg] 幅[mm] 700～1200 1200～1600 最大ストローク[mm] 1500 閉駆動方式 ゼンマイバネ式 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 3.5（扉質量10kg）、4.6（扉質量30kg）　 耐久性 開閉100万回以上※ 制動装置型式 SC-C03 引込バネ型式 PS-02 レール長[m] 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 ※全開ストップの耐久回数は20万回になります。 部品明細 No. 部　品　名　称 数量 備　考 制動装置 1 制動装置用 Ｍ5×12　なべ小ネジ 2 ハンガーＡ 1 ハンガーＢ 1 ハンガー用 φ8×50　コーチスクリュー 4 戸外れ防止金具A（ハンガーA用） 1 戸外れ防止金具B（ハンガーB用） 1 戸外れ防止金具用 Ｍ5×8　 なべ小ネジ 2 制動ラックセット 1 Ｍ4×8　 トラス小ネジ 2 制動ラックセット用 プレートナット 2 板バネ取付金具 1 板バネ 1 Ｍ3×6　なべ小ネジ 2 振れ止めポスト 1 全開ストップ装置用 Ｍ4×8　トラス小ネジ 2 プレートナット 2 ストップローラ 1 Ｍ5×8　 なべ小ネジ 2 戸当り金具 1 Ｍ5×16　なべ小ネジ 2 φ5×20　トラスタッピンネジ 2 戸当り受け 1 戸当り用 戸当り受けアーム 1 Ｍ5×12　なべ小ネジ 3 Ｍ8×16　なべ小ネジ 1 高さ調整板（ｔ＝1.0） 4 引込バネ 1 引込バネ取付金具 1 引込バネ用 Ｍ4×5　なべ小ネジ 2 Ｍ3×8　なべ小ネジ 2 レール Ｌ＝2200［Ｌ＝3100］ 1 φ5×30　トラスタッピンネジ ８[11] レール用 Ｍ5×16　なべ小ネジ ８[11] ガイドレール Ｌ＝1300［Ｌ＝1600］ 1 φ4×16　なべタッピンネジ 5[6] ガイドレール用 ガイドローラ　φ16 1 φ5×25　六角タッピンネジ 2 ガイドローラ用 Ｍ5×12　六角ボルト 2 フィッシャープラグ　6×30 2 17 - 数量[ ]は、レール長さL＝3100の場合の数量です。 サッシ内幅　W 75[95] レール長　L=W-150 75 引込バネ 全開ストップ装置 ハンガーA 制動装置 制動ラックセット ハンガーB 壁収納型用全開ストップ装置（板バネ） レール [55] ストップローラ 戸袋部 A+120[A+140] 120 コーチスクリュー 8×50 コーチスクリュー 8×50 120 120 壁収納型用戸当り金具 C（全開時の竪枠との隙間） A 壁収納型用戸当り受け金具 戸外れ防止金具 [140] C （戸先のみ込み寸法） DW（700～1600） 戸当りゴム（客先手配） 別途扉または竪枠に戸当りを設置してください。 戸先 右開き 戸尻 有効開口　WO 引残し100以上 戸袋とのかぶり 戸袋部 最小枠内寸法60以上 最小枠内寸法60以上 56 30 引残し寸法+55-B C（全開時の竪枠との隙間） 56 30 26 B 引残し100以上 トラスタッピンネジ 5×30 枠側穴加工図（点検口側より見る）※鋼製枠の場合はM5（P=0.8）のタップ加工をしてください。 調整寸法（300以下） 125 ピッチ300にて均等分 125 [145] [105] トラスタッピンネジ 30 引残し寸法+55-B 5×20 開口部 戸袋部 30 30 右開き なべタッピンネジ　4×16 ガイドレール 22 22 ガイドローラ φ16 記事 1.本図は右開きを示します。 　左開きは本図に対し、左右対称となります。 2.扉の開き勝手は下記となります。 　点検口側より見て 　　　右側へ開く…右開き 　　　左側へ開く…左開き ３．[　]寸法は枠ノックダウン方式の場合の寸法になります。 　枠ノックダウン方式の場合、オプション製品のディレード装置、 　引込装置の取付位置が変更になります。 4.引分け納まりには使用できません。 65 24 33 32 10 DH H 10 最小枠内寸法 120以上 113.3 65 24 33 32 10 DH H 10 94 104.5～106（調整範囲1.5mm） 最小枠内寸法 120以上 65 10 24

木製建具用 水平式／壁収納型 NSC-CWKS23 扉質量 10～30kg 木製建具用 水平式／壁収納型 NSC-CWKS23 納まり図 ※CADデータはホームページからダウンロードできます。 特 長 部品外形図　p.43 取り付け手順　p.137、 p.145 ●壁収納に対応してレールを除く全ての部品が開口部にて取り付け、取り外し可能。 受注生産品 　壁収納全開ストップ装置・壁収納戸当り金具を標準装備。 ●水平式木建て仕様に必要な部品を標準装備。（ガイドレール・ガイドローラ等を標準装備） ●コーチスクリューネジの採用でハンガーを扉に直付けできます。 ●簡単操作で左右兼用を実現。 ●エンドレスタイプの流体摩擦抵抗方式の採用で長寿命。 ●ドライバーなどで簡単に施工できます。 機種仕様一覧表 左右勝手兼用 型　式 NSC-CWKS23-22 NSC-CWKS23-31 10～30 適用扉 質量[kg] 幅[mm] 700～1200 1200～1600 最大ストローク[mm] 1500 閉駆動方式 ゼンマイバネ式 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 3.5（扉質量10kg）、4.6（扉質量30kg）　 耐久性 開閉100万回以上※ 制動装置型式 SC-C03 引込バネ型式 PS-02 レール長[m] 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 ※全開ストップの耐久回数は20万回になります。 部品明細 No. 部　品　名　称 数量 備　考 制動装置 1 制動装置用 Ｍ5×12　なべ小ネジ 2 ハンガーＡ 1 ハンガーＢ 1 ハンガー用 φ8×50　コーチスクリュー 4 戸外れ防止金具A（ハンガーA用） 1 戸外れ防止金具B（ハンガーB用） 1 戸外れ防止金具用 Ｍ5×8　 なべ小ネジ 2 制動ラックセット 1 Ｍ4×8　 トラス小ネジ 2 制動ラックセット用 プレートナット 2 板バネ取付金具 1 板バネ 1 Ｍ3×6　なべ小ネジ 2 振れ止めポスト 1 全開ストップ装置用 Ｍ4×8　トラス小ネジ 2 プレートナット 2 ストップローラ 1 Ｍ5×8　 なべ小ネジ 2 戸当り金具 1 Ｍ5×16　なべ小ネジ 2 φ5×20　トラスタッピンネジ 2 戸当り受け 1 戸当り用 戸当り受けアーム 1 Ｍ5×12　なべ小ネジ 3 Ｍ8×16　なべ小ネジ 1 高さ調整板（ｔ＝1.0） 4 引込バネ 1 引込バネ取付金具 1 引込バネ用 Ｍ4×5　なべ小ネジ 2 Ｍ3×8　なべ小ネジ 2 レール Ｌ＝2200［Ｌ＝3100］ 1 φ5×30　トラスタッピンネジ ８[11] レール用 Ｍ5×16　なべ小ネジ ８[11] ガイドレール Ｌ＝1300［Ｌ＝1600］ 1 φ4×16　なべタッピンネジ 5[6] ガイドレール用 ガイドローラ　φ16 1 φ5×25　六角タッピンネジ 2 ガイドローラ用 Ｍ5×12　六角ボルト 2 フィッシャープラグ　6×30 2 - 数量[ ]は、レール長さL＝3100の場合の数量です。 18 サッシ内幅　W 75[95] レール長　L=W-150 75 引込バネ 全開ストップ装置 ハンガーA 制動装置 制動ラックセット ハンガーB 壁収納型用全開ストップ装置（板バネ） レール [55] ストップローラ 戸袋部 A+120[A+140] 120 コーチスクリュー 8×50 コーチスクリュー 8×50 120 120 壁収納型用戸当り金具 C（全開時の竪枠との隙間） A 壁収納型用戸当り受け金具 戸外れ防止金具 [140] C （戸先のみ込み寸法） DW（700～1600） 戸当りゴム（客先手配） 別途扉または竪枠に戸当りを設置してください。 戸先 右開き 戸尻 有効開口　WO 引残し100以上 戸袋とのかぶり 戸袋部 最小枠内寸法60以上 最小枠内寸法60以上 56 30 引残し寸法+55-B C（全開時の竪枠との隙間） 56 30 26 B 引残し100以上 トラスタッピンネジ 5×30 枠側穴加工図（点検口側より見る）※鋼製枠の場合はM5（P=0.8）のタップ加工をしてください。 調整寸法（300以下） 125 ピッチ300にて均等分 125 [145] [105] トラスタッピンネジ 30 引残し寸法+55-B 5×20 開口部 戸袋部 30 30 右開き なべタッピンネジ　4×16 ガイドレール 22 22 ガイドローラ φ16 記事 1.本図は右開きを示します。 　左開きは本図に対し、左右対称となります。 2.扉の開き勝手は下記となります。 　点検口側より見て 　　　右側へ開く…右開き 　　　左側へ開く…左開き ３．[　]寸法は枠ノックダウン方式の場合の寸法になります。 　枠ノックダウン方式の場合、オプション製品のディレード装置、 　引込装置の取付位置が変更になります。 4.引分け納まりには使用できません。 65 24 33 32 10 DH H 10 最小枠内寸法 120以上 113.3 65 24 33 32 10 DH H 10 94 104.5～106（調整範囲1.5mm） 最小枠内寸法 120以上 65 10 24

木製建具用 水平式／壁収納型 NSC-CWKS48/NSC-CWKS88 扉質量 30～80kg 木製建具用 水平式／壁収納型 NSC-CWKS48/NSC-CWKS88 納まり図 ※CADデータはホームページからダウンロードできます。 特 長 部品外形図　p.43 取り付け手順　p.139、 p.145 ●壁収納に対応してレールを除く全ての部品が開口部にて取り付け、取り外し可能。 受注生産品 　壁収納全開ストップ装置・壁収納戸当り金具を標準装備。 ●水平式木建て仕様に必要な部品を標準装備。（ガイドレール・ガイドローラ等を標準装備） ●簡単操作で左右兼用を実現。 ●エンドレスタイプの流体摩擦抵抗方式の採用で長寿命。 ●ドライバーなどで簡単に施工できます。 機種仕様一覧表 左右勝手兼用 型　式 NSC-CWKS48-22 NSC-CWKS48-31 NSC-CWKS88-22※1 NSC-CWKS88-31※1 質量[kg] 適用扉 30～80 幅[mm] 700～1200 1200～1600 700～1200 1200～1600 最大ストローク[mm] 1500 閉駆動方式 ゼンマイバネ式 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 6.6（扉質量30kg）、9.2（扉質量80kg）　9.7（扉質量30kg）、12.4（扉質量80kg） 耐久性 開閉100万回以上※2 制動装置型式 SC-C08 引込バネ型式 PS-04A PS-08A ※1.NSC-CWKS88は高出力引込バネ（PS-08A型）を使用し閉じ力 レール長[m] 2.2 3.1 2.2 3.1 を強くした製品です。風圧、気密材、振れ止め板等、走行抵抗が 標準ガイドレール長[m] 1.3 1.6 1.3 1.6 想定される場所にご使用ください。 ※2.全開ストップの耐久回数は20万回になります。 部品明細 No. 部　品　名　称 数量 備　考 制動装置 1 制動装置用 Ｍ5×12　なべ小ネジ 2 ハンガーＡ 1 ハンガーＢ 1 ハンガー用 Ｍ8×25　六角ボルト 4 戸外れ防止金具A（ハンガーA用） 1 戸外れ防止金具B（ハンガーB用） 1 戸外れ防止金具用 Ｍ5×8　 なべ小ネジ 2 制動ラックセット 1 Ｍ4×8　 トラス小ネジ 2 制動ラックセット用 プレートナット 2 板バネ取付金具 1 板バネ 1 Ｍ3×6　なべ小ネジ 2 振れ止めポスト 1 全開ストップ装置用 Ｍ4×8　トラス小ネジ 3 プレートナット 2 ストップローラ 1 Ｍ5×8　 なべ小ネジ 2 戸当り金具 1 Ｍ5×16　なべ小ネジ 2 φ5×20　トラスタッピンネジ 2 戸当り受け 1 戸当り用 戸当り受けアーム 1 Ｍ5×12　なべ小ネジ 3 Ｍ8×16　なべ小ネジ 1 高さ調整板（ｔ＝1.0） 4 引込バネ 1 引込バネ取付金具 1 引込バネ用 プレートナット 1 Ｍ4×6　なべ小ネジ 4 レール Ｌ＝2200［Ｌ＝3100］ 1 Ｍ5×16　なべ小ネジ ８[11] レール用 φ5×30　トラスタッピンネジ８[11] 木製ドア用板 2 木製ドア用板用 φ5×30　皿タッピンネジ 8 ガイドレール Ｌ＝1300［Ｌ＝1600］ 1 ガイドレール用 φ4×16　なべタッピンネジ 5[6] ガイドローラ　φ16 1 φ5×25　六角タッピンネジ 2 Ｍ5×12　六角ボルト 2 ガイドローラ用 19 フィッシャープラグ　6×30 2 - 数量[ ]は、レール長さL＝3100の場合の数量です。 サッシ内幅　W 75[95] レール長　L=W-150 75 引込バネ 全開ストップ装置 ハンガーA 制動装置 木製ドア用板 制動ラックセット 木製ドア用板 ハンガーB 壁収納型用全開ストップ装置（板バネ） レール [55] ストップローラ 戸袋部 A+120[A+140] 120 皿タッピンネジ 5×30 皿タッピンネジ 5×30 120 120 壁収納型用戸当り金具 壁収納型用 六角ボルト M8×25 六角ボルト M8×25 戸外れ防止金具 [140] C（全開時の竪枠との隙間） A C （戸先のみ込み寸法） 戸当り受け金具 DW（700～1600） 戸当りゴム（客先手配） 別途扉または竪枠に戸当りを設置してください。 戸先 右開き 戸尻 有効開口　WO 引残し100以上 戸袋とのかぶり 戸袋部 最小枠内寸法60以上 30 引残し寸法+55-B 最小枠内寸法60以上 C（全開時の竪枠との隙間）56 B 56 30 26 引残し100以上 トラスタッピンネジ 5×30 枠側穴加工図（点検口側より見る）※鋼製枠の場合はM5（P=0.8）のタップ加工をしてください。 調整寸法（300以下） 125 ピッチ300にて均等分 125 [145] [105] 30 引残し寸法+55-B トラスタッピンネジ 開口部 戸袋部 5×20 30 30 右開き なべタッピンネジ　4×16 ガイドレール 22 22 ガイドローラ φ16 記事 1.本図は右開きを示します。 　左開きは本図に対し、左右対称となります。 2.扉の開き勝手は下記となります。 　点検口側より見て 　　　右側へ開く…右開き 　　　左側へ開く…左開き ３．[　]寸法は枠ノックダウン方式の場合の寸法になります。 　枠ノックダウン方式の場合、オプション製品のディレード装置、 　引込装置の取付位置が変更になります。 4.引分け納まりには使用できません。 70 29 33 32 10 DH H 10 5 最小枠内寸法 125以上 118.3 70 29 33 32 10 DH H 10 5 99 109.5～111（調整範囲1.5mm） 最小枠内寸法 125以上 70 10 29
