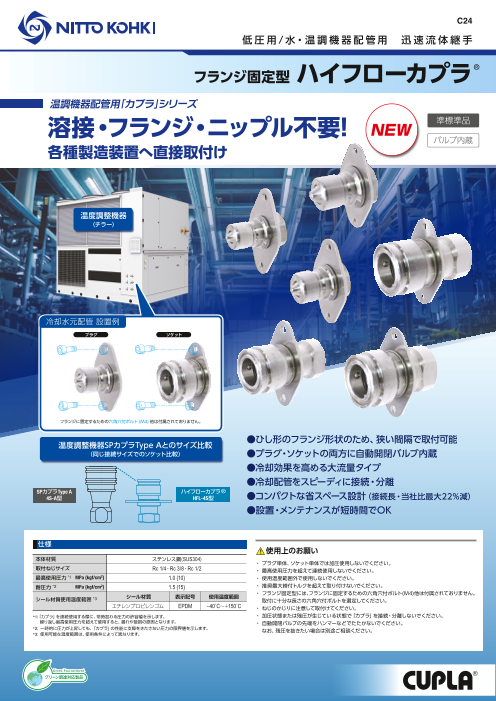

C24 低圧用/水・温調機器配管用　迅速流体継手 フランジ固定型 ハイフローカプラ® 温調機器配管用「カプラ」シリーズ 溶接・フランジ・ニップル不要! 準標準品 NEW バルブ内蔵 各種製造装置へ直接取付け 温度調整機器 （チラー） 冷却水元配管 設置例 プラグ ソケット フランジに固定するための六角穴付ボルト (M4) 他は付属されておりません。 温度調整機器SPカプラType Aとのサイズ比較 ●ひし形のフランジ形状のため、狭い間隔で取付可能 （同じ接続サイズでのソケット比較） ●プラグ・ソケットの両方に自動開閉バルブ内蔵 ●冷却効果を高める大流量タイプ ●冷却配管をスピーディに接続・分離 SPカプラType A ハイフローカプラ® 4S-A型 HFL-4S型 ●コンパクトな省スペース設計（接続長・当社比最大22％減） ●設置・メンテナンスが短時間でOK 仕様 使用上のお願い 本体材質 ステンレス鋼(SUS304) ・ プラグ単体、ソケット単体では加圧使用しないでください。 取付ねじサイズ Rc 1/4・Rc 3/8・Rc 1/2 ・ 最高使用圧力を超えて連続使用しないでください。 最高使用圧力 *1 MPa {kgf/cm2} 1.0 {10} ・ 使用温度範囲外で使用しないでください。 耐圧力 *2 MPa {kgf/cm2} 1.5 {15} ・ 推奨最大締付トルクを超えて取り付けないでください。 ・ フランジ固定型には、フランジに固定するための六角穴付ボルト(M4)他は付属されておりません。 シール材質使用温度範囲 *3 シール材質 表示記号 使用温度範囲 取付に十分な長さの六角穴付ボルトを選定してください。 エチレンプロピレンゴム EPDM ー40˚C～＋150˚C ・ ねじのかじりに注意して取付けてください。 *1:「カプラ」を連続使用する際に、常時加わる圧力の許容値を示します。 ・ 加圧状態または残圧が生じている状態で「カプラ」を接続・分離しないでください。 繰り返し最高使用圧力を超えて使用すると、漏れや破損の原因となります。 ・ 自動開閉バルブの先端をハンマーなどでたたかないでください。 *2: 一時的に圧力が上昇しても、「カプラ」の性能に支障をきたさない圧力の限界値を示します。 *3: 使用可能な温度範囲は、使用条件によって異なります。 なお、残圧を抜きたい場合は別途ご相談ください。 グリーン調達対応製品

製品型式・寸法表 プラグ HFL-◻P-FL型（低圧用フランジ固定型） ソケット HFL-◻S-FL型（低圧用フランジ固定型） C T T D1 D1 120° 120° H L3 L3 H L2 フランジ固定型には、フランジに固定するための L2 六角穴付ボルト (M4) 他は付属されておりません。 L1 L1 取付け 質量 (g) 寸 法 (mm) 製品型式 取付け 質量 (g) 寸 法 (mm) サイズ ステンレス鋼 L L H T 製品型式 1 2 L3 L4 C φD1 φD2 サイズ ステンレス鋼 L1 L2 L3 L4 φD1 φD2 H T HFL-2P-FL 下図を 45 30 (21.5) 50 16.5 (32) 21 六角19 Rc 1/4 HFL-2S-FL 下図を 108 (46.5) (24.7) 50 (32) 26 二面19 Rc 1/4 HFL-3P-FL ご参照 63 31 (23.5) 2 55 18 (37) 25 六角23 Rc 3/8 HFL-3S-FL ご参照 166 (49) (26.8) 2 55 (37) 32 二面24 Rc 3/8 HFL-4P-FL ください 95 37.5 (29) 60 22.5 (41) 32 六角29 Rc 1/2 HFL-4S-FL ください 232 (60) (30.7) 60 (41) 35 二面29 Rc 1/2 相手側取付形状 2×φ4.5 2×M4×0.7 ナット固定 ねじ固定 D2 D2 D1 D1 寸 法 (mm) 寸 法 (mm) 製品型式 φD 製品型式 1 D2 φD1 D2 HFL-2P-FL 21.5 +0.2 0 PCD40±0.2 HFL-2S-FL 25 +0.2 0 PCD40±0.2 HFL-3P-FL 25.5 +0.2 0 PCD45±0.2 HFL-3S-FL 30 +0.2 0 PCD45±0.2 HFL-4P-FL 32.5 +0.2 0 PCD50±0.2 HFL-4S-FL 35 +0.2 0 PCD50±0.2 推奨最大締付トルク N•m {kgf•cm} 互換性 製品型式 HFL-2P-FL / HFL-2S-FL HFL-3P-FL / HFL-3S-FL HFL-4P-FL / HFL-4S-FL サイズが異なる場合は接続できません。 トルク値 14 {143} 22 {224} 60 {612} 流体の流れ方向 流量ー圧力損失特性図 流体はソケット側・プラグ側のどちらからでも流せます。 〔測定条件〕 ●流体名：水　●温度：23˚C±5˚C 1.0 {10} Cv値 ① HFL-2P-FL × 1.52 HFL-2S-FL ② HFL-3P-FL × HFL-3S- 2.78 FL ③ HFL-4P-FL × 4.51 0.1 {1} HFL-4S-FL 最小断面積 (mm2) 製品型式 HFL-2P-FL / HFL-2S-FL HFL-3P-FL / HFL-3S-FL HFL-4P-FL / HFL-4S-FL 最小断面積 32 53 91 真空用途適合性　　　　　　　　　　 1.3×10-1Pa {1×10-3mmHg} ソケット単体時 プラグ単体時 接 続 時 0.01 {0.1} 1 10 100 ー ー 使用可能 流量Q [L /min] 登録販売店 本社・研究所／東日本支社 ISO 9001 〒146-8555 東京都大田区仲池上2-9-4　Te：l 03-3755-1111（大代表） ISO 14001 西日本支社 JQA-2025 日東会会員章 お求めは上記マ－クの 〒537-0001 大阪府大阪市東成区深江北2-10-10　Te：l 06-6973-5501（代表） JQA-EM4057 本社/研究所 日東会加盟店で 中日本支社 〒465-0092 愛知県名古屋市名東区社台3-173-2　Te：l 052-726-9041（代表） 支　　店： 札幌／仙台／新潟／松本／北関東／東京第一／東京第二／静岡／浜松／三河／名古屋／ 　　　　　北陸／京都／大阪第一／大阪第二／高松／岡山／広島／福岡 海外拠点： アメリカ／ドイツ／イギリス／タイ／インド／シンガポ－ル／インドネシア／オーストラリア／中国 ●お客様相談窓口（土・日・祝日を除く） ホームページ www.nitto-kohki.co.jp 受付時間 AM8:30～PM5:15 0120-210-216 ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」または「注意書」をよくお読みください。 このカタログの記載内容は2025年8月現在のものです。 改良のため予告なしに変更する場合がありますのでご了承ください。 25H L4 D2 圧力損失△P [MPa {kgf/cm2}] D2 L4
