エアダスタ機能付き空気配管用 迅速流体継手「ダスタカプラ」

製品カタログ

関連メディア

このカタログについて

ドキュメント名 エアダスタ機能付き空気配管用 迅速流体継手「ダスタカプラ」
ドキュメント種別 製品カタログ
ファイルサイズ 1.6Mb
登録カテゴリ
取り扱い企業 日東工器株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
リニア製品総合カタログ
製品カタログ

日東工器株式会社

この企業の関連カタログの表紙
カプラ製品総合カタログ
製品カタログ

日東工器株式会社

この企業の関連カタログの表紙
電動ドライバ総合カタログ
製品カタログ

日東工器株式会社

このカタログの内容

Page1

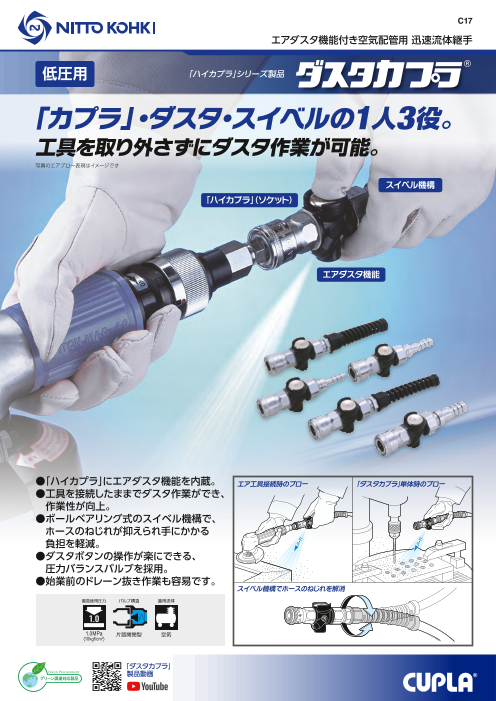

C17 エアダスタ機能付き空気配管用 迅速流体継手 ® 低圧用 「ハイカプラ」シリーズ製品 「カプラ」・ダスタ・スイベルの1人3役。 工具を取り外さずにダスタ作業が可能。 写真のエアブロー表現はイメージです スイベル機構 「ハイカプラ(」ソケット) エアダスタ機能 ●「ハイカプラ」にエアダスタ機能を内蔵。 エア工具接続時のブロー 「ダスタカプラ」単体時のブロー ●工具を接続したままでダスタ作業ができ、  作業性が向上。 ●ボールベアリング式のスイベル機構で、  ホースのねじれが抑えられ手にかかる  負担を軽減。 ●ダスタボタンの操作が楽にできる、  圧力バランスバルブを採用。 ●始業前のドレーン抜き作業も容易です。 スイベル機構でホースのねじれを解消 最高使用圧力 バルブ構造 適用流体 1.0 1.0MPa 片路開閉型 空気 {10kgf/cm2} 「ダスタカプラ」 製品動画 グリーン調達対応製品 ®
