油圧配管の残圧を除去し、継手をスムーズに接続!
『PADシリーズ』は、素早く簡単に配管内の残圧を除去できるパージアダプタです。
残圧除去速度がアップする「PAD-2Type」とインラインで
スリムな配管の「PAD-FMType」をラインアップ。
この他に、接続作業時に残圧がある場合でもスムーズな接続ができる
残圧除去機能内蔵型「カプラ」や残圧抜きジグ「ZNシリーズ」も
取り扱っております。
【特長】
■素早く簡単に配管内の残圧を除去
■「カプラ」のスムーズな接続が可能
■簡単ワンプッシュ操作
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
関連メディア
このカタログについて
ドキュメント名 | パージアダプタ「PADシリーズ」 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 2.3Mb |
登録カテゴリ | |
取り扱い企業 | 日東工器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
![](https://static.cluez.biz/common/img/base/loading.gif)
このカタログの内容

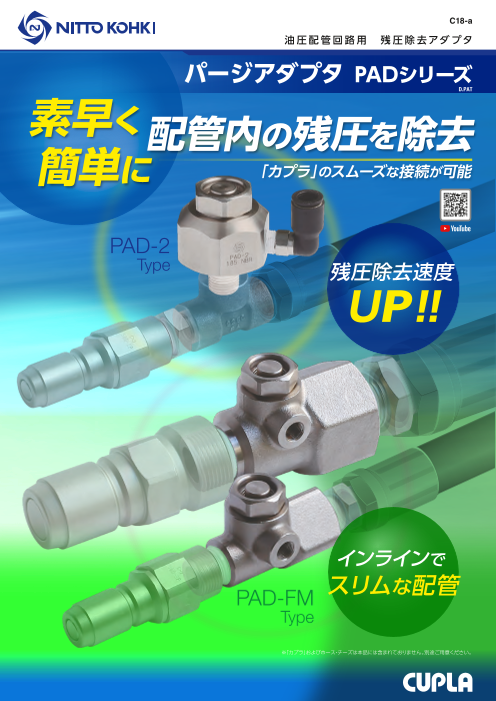

Page1
C18
油圧配管回路用 残圧除去アダプタ
パージアダプタ PADシリーズ
D.PAT
素早く配管内の残圧を除去
簡単に 「カプラ」のスムーズな接続が可能
残圧除去速度
PAD-2
Type UP!!
インラインで
PAD-FM スリムな配管
Type
※「カプラ」およびホース・チーズは本品には含まれておりません。別途ご用意ください。
Page2
簡単
ボタン操作が硬い場合は、
ワンプッシュ ドライバでの作業も可能
市販のマイナスドライバを使用してバ
操作 残圧パージ ルブホルダの溝に引っ掛け、「てこ」の
原理でボタンを押してください。
て・こ・ の原理で
ボタン操作
残圧パージ
PAD-2
Type
1
残圧 残圧除去方法
ボタンを押している間は作動油がドレン取出口より排出され残圧が抜けていきます。
ボタンの押し込みを止めると元の位置に戻り、作動油の排出は止まります。
チューブサイズ外径φ8mm
ボタン ドレン取出口
2 Rc1/8
パージ ドレン取出口
ボタンを
押すだけ PAD-3FM PAD-2
素早く 3完了
残圧除去
比較すると... [残圧除去速度 比較図]
40 弊社従来品
35 [測定条件]
●流体:作動油 ●動粘度:32×10-6m2/s
30 ●圧力:35MPa ●配管容積:約5L
25
PAD-2
20
弊社従来品
15 ※チューブ継手は付属品です。
PAD-2
10
5 PAD-FM
PAD-FM
0
0 1 2 3 4 5
時間[s]
※チューブ継手は付属しておりません。
圧力[MPa]
Page3
取付ねじサイズ PAD-FM パージアダプタ PAD
Type P U R G E A D A P T E R SERIES
D-2/PAD-3FM/PAD-4FM/PAD-6FM/PAD-8FM
³⁄₈ インライン PA
以上は
こちら PAD-6FM
ボタンを
押すだけ
〈取付例〉
弊社製品 350カプラ
凹凸の少ない
スリムな配管 残圧除去
PAD-3FM
※「カプラ」およびホース・チューブ継手は本品に
は含まれておりません。別途ご用意ください。
製品型式・寸法表 仕様
PAD-2 めねじ取付用 製品型式 PAD-2 PAD-3FM PAD-4FM PAD-6FM PAD-8FM
ドレン取出口 T2 本体材質 鋼鉄(ニッケルめっき)
R3/8 R1/2 R3/4 R1
取付ねじサイズ R1/4 × × × ×
Rc3/8 Rc1/2 Rc3/4 Rc1
最高使用圧力※1 MPa {kgf/cm2} 35.0 {357}
耐圧力※2 MPa {kgf/cm2} 52.5 {536}
ドレン取出口 チューブサイズ 取付ねじサイズ:Rc1/8
外径φ8mm (推奨最大締付トルク:5N•m)
H
適用流体 作動油
T1 D グリース材質 鉱物油系グリース
L1 シール材質 シール材質 表示記号 使用温度範囲 備 考
使用温度範囲※3 ニトリルゴム NBR -5˚C~+80˚C 標準材質
法 (mm)
製品型式 質量 寸 ※1:パージアダプタを連続使用する際に、常時加わる圧力の許容値を示します。繰り返し最高使用圧力を超えて使用
(g) L1 øD P1 P2 H T1 øT2 すると、漏れや破損の原因となります。 ※2:一時的に圧力が上昇しても、パージアダプタの性能に支障をきたさない
圧力の限界値を示します。 ※3:使用可能な温度範囲は、使用条件によって異なります。
PAD-2 235 (62) 39.5 (48) 14 六角36 R1/4 8
PAD-3FM / PAD-4FM ねじ取付用 推奨最大締付トルク N•m {kgf•cm}
R3/8 R1/2 R3/4 R1
取付ねじサイズ R1/4 × × × ×
Rc3/8 Rc1/2 Rc3/4 Rc1
Rc1/8 トルク値 28 {286} 40 {408} 80 {816} 150 {1530} 250 {2550}
T2
ドレン取出口
最小断面積 (mm2)
製品型式 PAD-2 PAD-3FM PAD-4FM PAD-6FM PAD-8FM
最小断面積 - 78.5 122 213 363
T1 (ø10) (ø12.5) (ø16.5) (ø21.5)
L3 H
L2 L1 真空用途適合性
真空用途には使用できません。
寸 法 (mm)
製品型式 質量
(g) L1 L2 L3 B øD P1 P2 H T1 T2
PAD-3FM 320 72.5 (39) 21.5 (11) 10 (51) (33.5) 四角29 R3/8 Rc3/8
PAD-4FM 307 72.5 (39) 21.5 (11) 12.5 (51) (33.5) 四角29 R1/2 Rc1/2
PAD-6FM / PAD-8FM ねじ取付用
T2
Rc1/8 使用上のお願い
ドレン取出口
●「パージアダプタ注意書」をよく読み、遵守してください。
警告
●残圧抜き以外の用途に使用しないでください。加圧使用中にボタンを押すと使用圧力が
低下し、機器の誤作動による予期せぬ損害が生じる原因となります。
●最高使用圧力を超えて連続使用しないでください。
●人為的な衝撃・曲げ・引張を加えないでください。
T1 ●分解しないでください。
L2 H
L1 注意
法 ●パージアダプタが高温状態の場合、手袋等の保護具を着用する等、取扱いには十分注
(mm)
製品型式 質量 寸 意してください。
(g) L1 L2 B øD P1 P2 H T1 T2 ●ボタン上部をハンマーなどでたたかないでください。ボタン操作が硬い場合は、マイナス
PAD-6FM 665 86 21.5 (15.5) 16.5 (63.5) (38) 六角46 R3/4 Rc3/4 ドライバを使用し、バルブホルダの溝に引っ掛け、てこの原理を利用してボタンを押して
ください。
PAD-8FM 620 86 21.5 (15.5) 21.5 (63.5) (38) 六角46 R1 Rc1
P1
P2
B B
D
D
P2
P2
P1
P1
Page4
残圧除去製品シリーズ
残圧除去機能内蔵型「カプラ」
残圧時接続可能型 ●接続作業時に残圧がある場合でもスムーズな接続。
●残圧処理作業が不要、接続操作のみで残圧を除去。
高圧・油圧配管用 中圧・汎用型
ハイパー 標準品 SPカプラ 受注
生産品
HSPカプラ TypeA PV型 PAT
最高使用圧力 最高使用圧力
20.6 2.0~4.5
MPa MPa
ステンレス鋼
パージバルブ
パージバルブ
特殊鋼
真ちゅう
〈取付ねじサイズ〉Rc1/4 • Rc3/8 • Rc1/2 • Rc3/4 • Rc1 〈取付ねじサイズ〉Rc3/4 • Rc1 • Rc1 1/4 • Rc1 1/2
「カプラ」製品 残圧抜きジグ ZNシリーズ
アクセサリ
準標準品 SPカプラType A・油圧「カプラ」用残圧除去ジグ
回す
「カプラ」につないで残圧を除去。 ハンドル だけ
●ハンドルを回すだけでソケットおよびプラグ内
の残圧を簡単に抜くことができます。
●ソケット用のプラグタイプとプラグ用のソケット
タイプがあります。
●ソケットおよびプラグへの接続は、通常の「カプ
ラ」接続方法と同じです。
プラグ用 ソケット用
上記製品に関する詳細は、別冊の「カプラ製品総合カタログ」をご覧ください。
登録販売店
本社・研究所/東日本支社 ISO 9001
〒146-8555 東京都大田区仲池上2-9-4 Te:l 03-3755-1111(大代表) ISO 14001
西日本支社 JQA-2025
日東会会員章
お求めは上記マ-クの 〒537-0001 大阪府大阪市東成区深江北2-10-10 Te:l 06-6973-5501(代表) JQA-EM4057
本社/研究所
日東会加盟店で 中日本支社
〒465-0092 愛知県名古屋市名東区社台3-173-2 Te:l 052-726-9041(代表)
支 店: 札幌/仙台/新潟/松本/北関東/東京第一/東京第二/静岡/浜松/三河/名古屋/
北陸/京都/大阪第一/大阪第二/高松/岡山/広島/福岡
海外拠点: アメリカ/ドイツ/イギリス/タイ/インド/シンガポ-ル/インドネシア/オーストラリア/中国
●お客様相談窓口(土・日・祝日を除く)
ホームページ www.nitto-kohki.co.jp 受付時間 AM8:30~PM5:15
0120-210-216
ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」または「注意書」をよくお読みください。
このカタログの記載内容は2023年6月現在のものです。
改良のため予告なしに変更する場合がありますのでご了承ください。 23F-PDF
