C01-25 迅速流体継手 カプラ製品総合カタログ 様々な流体を、迅速・自在につなぐ Quick Connect Couplings ® CADデータ このマーク表示がある製品は、ホームページから Download CADデータ（DXF）のダウンロードができます。 グリーン調達対応製品 一部の製品を除く

様々な流体を、迅速・自在につなぐ 25,000種類の豊富な開発経験には、 日東工器ならではの数多くの特許技術が生かされています。 Quick Connect Couplings ■産業界を中心とした幅広い分野で活用されています。 ■豊富なサイズバリエーション。 ■鋼鉄・真ちゅう・樹脂・アルミニウム合金・ステンレス鋼 　など豊富な本体材質。 Qu i c k Co n n e c t C o up l i n g s 空気・水・油・ガスなど、様々な流体配管の接続・分離がスピー ディにできる日東工器の迅速流体継手「カプラ」。 25,000種類以上の豊富な開発経験で、産業界を中心とした幅広い 分野で活用されています。流体特性を考慮した鋼鉄・真ちゅう・ アルミニウム合金・ステンレス鋼・樹脂などの本体材質を揃え、 あらゆるユーザーニーズにお応えしています。 交換 空圧・油圧工具、空圧・油圧シリンダ、 保全 コンピュータの冷却装置、ダイカスト 用途 金型関連機器のアタッチメント 用途 マシンの油圧シリンダのメンテナンス 試験 真空、耐圧、漏れ、ランニングなどの試験 搬送 ねじ、ナットなどの固形物搬送・運搬 用途 用途 および電流を流す用途 充てん 不活性ガス、窒素、LPG、炭酸ガス、酸素、 連結 ジグ・金具などの固定、移動を目的とした 用途 水素、燃料ガスなどの各種工業ガスの充てん 用途 ワーク接続など、流体搬送以外の用途 数多くの特許技術の結晶、世界が認めた高品質。 ISO14001 / ISO9001 認証取得 ISO14001 ISO9001 流体工学・材料工学の分野で培ってきた高度なノウハウと、トップレベルの精密加工 JQA-EM4057 JQA-2025 技術の結晶として生産される迅速流体継手「カプラ」。設計・開発から資材購入、 本社/研究所 本社/研究所 製造・組立加工、出荷にいたるまでの一貫した品質保証システム・品質管理体制を 評価され、品質マネジメントシステムの国際規格「ISO9001」、地球環境保全および 「カプラ」「CUPLA」は 汚染の予防を実現するための環境マネジメントシステムの国際規格「ISO14001」の 日東工器株式会社の登録商標です 認証を取得しています。確かな「高品質」で高信頼性を築き、安定供給の「生産能 力」で積み重ねる確かな実績。世界に広がる数多くのユーザーから、流体エネルギー 伝達・制御のブランドとして支持を受けています。 1

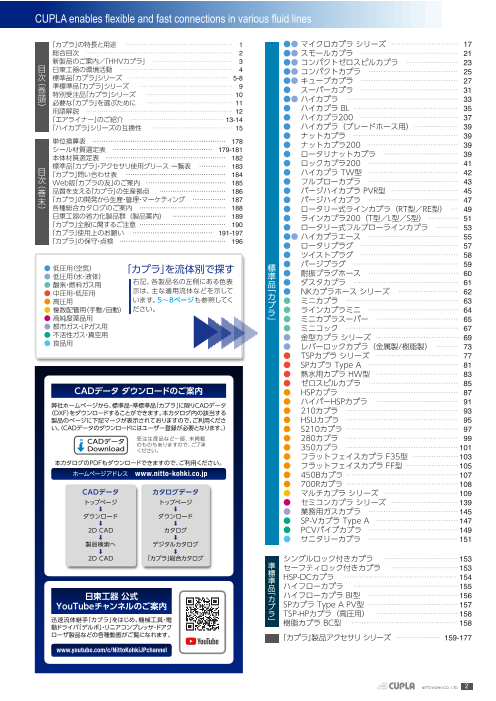

CUPLA enables flexible and fast connections in various fluid lines 「カプラ」の特長と用途　………………………………………… 1 ●● マイクロカプラ シリーズ　……………………… 17 総合目次　………………………………………………………… 2 ●● スモールカプラ　………………………………… 21 新製品のご案内／「HHVカプラ」　……………………………… 3 ●● コンパクトゼロスピルカプラ　………………… 23 目 日東工器の環境活動　…………………………………………… 4 次 ●● コンパクトカプラ　……………………………… 25 （ 標準品「カプラ」シリーズ　……………………………………… 5-8 ●● キューブカプラ　………………………………… 27 巻 準標準品「カプラ」シリーズ　…………………………………… 9 頭 特別受注品「カプラ」シリーズ　………………………………… 10 ●　 スーパーカプラ　………………………………… 31 ●● ハイカプラ　……………………………………… 33 ） 必要な「カプラ」を選ぶために　………………………………… 11 用語解説　………………………………………………………… 12 ●　 ハイカプラ BL　…………………………………… 35 「エアライナー」のご紹介　…………………………………… 13-14 ●　 ハイカプラ200　………………………………… 37 「ハイカプラ」シリーズの互換性　……………………………… 15 ●　 ハイカプラ（ブレードホース用）……………… 39 ●　 ナットカプラ　…………………………………… 39 単位換算表　…………………………………………………… 178 シール材質選定表　……………………………………… 179-181 ●　 ナットカプラ200　……………………………… 39 本体材質選定表　……………………………………………… 182 ●　 ロータリナットカプラ　………………………… 39 ●　 ロックカプラ200　……………………………… 41 目 標準品「カプラ」・アクセサリ使用グリース 一覧表　………… 183 次「カプラ」問い合わせ表　……………………………………… 184 ●　 ハイカプラ TW型　……………………………… 42 （Web版「カプラの友」のご案内　……………………………… 185 ●　 フルブローカプラ　……………………………… 43 巻 品質を支える「カプラ」の生産拠点　………………………… 186 ●　 パージハイカプラ PVR型　……………………… 45 末「カプラ」の開発から生産・管理・マーケティング　…………… 187 ●　 パージハイカプラ　……………………………… 47 ） 各種総合カタログのご案内　………………………………… 188 ●　 ロータリー式ラインカプラ（RT型／RE型）　… 49 日東工器の省力化製品群（製品案内）　…………………… 189 ●　 ラインカプラ200（T型／L型／S型） ………… 51 「カプラ」全般に関するご注意　………………………………… 190 ●　 ロータリー式フルブローラインカプラ　……… 53 「カプラ」使用上のお願い　……………………………… 191-197 「カプラ」の保守・点検　………………………………………… 196 ●● ハイカプラエース　……………………………… 55 ●　 ロータリプラグ　………………………………… 57 ●　 ツイストプラグ　………………………………… 58 ● 低圧用（空気） 「カプラ」を流体別で探す 標 ●　 パージプラグ　…………………………………… 59 ● 低圧用（水・液体） ●　 耐振プラグホース　……………………………… 60 ● 酸素・燃料ガス用 右記、各製品名の左側にある色表 準 品 ●　 ダスタカプラ　…………………………………… 61 ● 中圧用・低圧用 示は、主な適用流体などを示して 「 ●　 NKカプラホース シリーズ　…………………… 62 ● 高圧用 います。5～8ページも参照してく カ ●　 ミニカプラ　……………………………………… 63 ● 複数配管用（手動/自動） ださい。 プ ラ ●　 ラインカプラミニ　……………………………… 64 ● 高純度薬品用 ●　 ミニカプラスーパー　…………………………… 65 ● 都市ガス・LPガス用 」 ●　 ミニコック　……………………………………… 67 ● 不活性ガス・真空用 ●　 金型カプラ シリーズ　…………………………… 69 ● 食品用 ●　 レバーロックカプラ（金属製/樹脂製） ……… 73 ●　 TSPカプラ シリーズ　…………………………… 77 ●　 SPカプラ Type A　……………………………… 81 ●　 熱水用カプラ HW型　…………………………… 83 ●　 ゼロスピルカプラ　……………………………… 85 CADデータ ダウンロードのご案内 ●　 HSPカプラ　……………………………………… 87 弊社ホームページから、標準品・準標準品「カプラ」に限りCADデータ ●　 ハイパーHSPカプラ　…………………………… 91 （DXF）をダウンロードすることができます。本カタログ内の該当する ●　 210カプラ　……………………………………… 93 製品のページに下記マークが表示されておりますので、ご利用くださ ●　 HSUカプラ　……………………………………… 95 い。（CADデータのダウンロードにはユーザー登録が必要となります。） ●　 S210カプラ　……………………………………… 97 CADデータ 受注生産品など一部、未掲載 ●　 280カプラ　……………………………………… 99 Download のものもありますので、ご了承 ください。 ●　 350カプラ　……………………………………… 101 ●　 フラットフェイスカプラ F35型　……………… 103 本カタログのPDFもダウンロードできますので、ご利用ください。 ●　 フラットフェイスカプラ FF型　………………… 105 ホームページアドレス www.nitto-kohki.co.jp ●　 450Bカプラ　……………………………………… 107 ●　 700Rカプラ　……………………………………… 108 CADデータ カタログデータ ●　 マルチカプラ シリーズ　………………………… 109 トップページ トップページ ●　 セミコンカプラ シリーズ　……………………… 139 ダウンロード ダウンロード ●　 業務用ガスカプラ　……………………………… 145 ●　 SP-Vカプラ Type A　…………………………… 147 2D CAD カタログ ●　 PCVパイプカプラ　……………………………… 149 ●　 サニタリーカプラ　……………………………… 151 製品検索へ デジタルカタログ 2D CAD 「カプラ」総合カタログ シングルロック付きカプラ 　………………………… 153 準 標 セーフティロック付きカプラ 　……………………… 153 準 HSP-DCカプラ　……………………………………… 154 品 日東工器 公式 「 ハイフローカプラ 　…………………………………… 155 カ ハイフローカプラ BI型　……………………………… 156 YouTubeチャンネルのご案内 プ SPカプラ Type A PV型　……………………………… 157 ラ TSP-HPカプラ（高圧用）　…………………………… 158 迅速流体継手「カプラ」をはじめ、機械工具・電 」 動ドライバ「デルボ」・リニアコンプレッサ・ドアク 樹脂カプラ BC型　…………………………………… 158 ローザ製品などの各種動画がご覧になれます。 「カプラ」製品アクセサリ シリーズ　……………… 159-177 www.youtube.com/c/NittoKohkiJPchannel 2

New product 冷却水の流れを、 製造業界の幅広い分野で活躍する「カプラ」 製品動画 ひと目で確認。 空 油 溶 低圧用／金型冷却水配管通水確認用 気 圧 断 「カプラ」製品アクセサリ 配 フローモニター レンズ交換タイプ PAT D.PAT 管 ●低流量から2色の羽根の回転で、流体の流れを目視で確認できます。 ●配管されたままモニターレンズの交換が可能。 ●ストッパによって意図しない樹脂部品の外れを防止。 ●T2側のねじ部が左右に自在に回転するため、 　本体の取り付け・交換作業が容易。 2020年度 小口径 グッドデザイン賞受賞製品 タイプも 金 宇 あります 型 宙 産 業 半 導 体 回転する 2色の羽根で 燃料電池自動車用「カプラ」 流れを確認 HHVカプラ® 私たち日東工器は、 汚れたら 地球の未来を考えます。 新品と交換 T2（めねじ部） できます 高圧水素充てん用「カプラ」 環境保全対策のひとつとして 取り外して 脚光を浴びている燃料電池自動車。 日東工器では、環境問題にいち早く 対応するため、その燃料源である 高圧純水素を供給・充てんする 交換 「HHVカプラ」を日本で HHVカプラ 初めて開発しました。 70MPa T1（めねじ部） モニターレンズ （樹脂部品） 視認性 2色の羽根の回転で流体の流れを目視で確認 メンテナンス性 配管されたままモニターレンズの交換が可能 安全性 ストッパで意図しない樹脂部品の外れを防止 作業性 ねじ部が回転、取付け・交換作業が容易 製品の詳細は弊社 ホームページをご 覧ください。 詳細は本誌 163 ページをご覧ください 3

日東工器の地球にやさしいモノづくり 人間と自然との共存─。いま、地球レベルの環境保全・改善が重要なテーマとして各企業に求められています。日東 工器は、環境改善活動の一環としまして、「カプラ」製品・機工製品・「デルボ」製品・リニア製品・ドアクローザ製 品の各種を、グリーン調達対応製品としております。 ー グリーン調達のお知らせ ー 当社は環境に配慮した事業活動を行うために、環境の国際規格 ISO14001の 認証を取得するなど、全社を挙げて環境改善活動を進めております。 こうした環境改善活動の一環として、当社製品はRoHS指令（RoHS指令（Ⅱ）） など各法規則に基づき当社の指定した化学物質の含有廃止・削減を行い、環境 対応製品（グリーン調達対応製品）への変更を実施しております。なお、一部未 対応製品もございますので、最新の対応状況につきましてはホームページ上でご 確認ください。 下記製品を除くすべての「カプラ」製品が、グリーン調達対応製品に切り替えを完了しています。 未対応製品 グリーン調達対応製品 カプラ ●レバーロックカプラ ●「チューブフィッター」付き「カプラ」製品 ●カプラ接続ジグ ●「エアライナー」製品 化学物質（RoHS規制物質）対象製品とその対応 対象製品（標準品） 主な対応内容 www.nitto-kohki.co.jp 黄銅（真ちゅう）材使用製品 低カドミウム材 （RoHS指令対応材） 《 環境・品質マネジメントシステム 》 有色亜鉛クロメート 六価クロムフリーめっき ●ISO14001 / ISO9001 認証取得 めっき製品 （ニッケルめっきなど） 　日東工器株式会社 （本社/研究所、中日本支社、西日本支社、西日本物流センター） 注）めっきの色 　栃木日東工器株式会社 有色亜鉛クロメートめっきの色は黄色（干渉色：虹色）ですが、ニッケル めっきは銀色となり、外観の変わる製品があります。 　東北日東工器株式会社（白河工場、メドテック工場） 　NITTO KOHKI INDUSTRY (THAILAND) CO., LTD. 《 環境面での取り組むべき項目 》 　1）グリーン調達の推進 　2）環境配慮製品の設計 　3）電力使用量の削減 　4）OA用紙の使用量の削減 　5）廃棄物の削減 RoHS指令 EU域内において、電気・電子機器に含まれる有害物質の使用制限により、廃電機・電子機器の不適切な処分や経時変化による環境汚染を防止することを目的とし、 2006年7月1日以降は次の6物質を全廃する、というものです。 ①鉛および鉛化合物　②水銀および水銀化合物　③カドミウムおよびカドミウム化合物　④六価クロム化合物　⑤ポリ臭化ビフェニル（PBB）　⑥ポリ臭化ジフェニルエーテル（PBDE） 環 RoHS（Ⅱ）指令 境 2015年6月RoHS指令の特定有害物質に、次のフタル酸エステル類4物質が追加されました。EU域内において、医療機器・監視制御機器を除く電子・電気機器から、 2019年7月22日以降は次の4物質も合わせて全廃する、というものです。 用 ⑦フタル酸ビス（2-エチルヘキシル）（DEHP）　⑧フタル酸ジブチル（DBP）　⑨フタル酸ブチルベンジル（BBP）　⑩フタル酸ジイソブチル（DIBP） 語 REACH規則 EC規則で定められた欧州における化学物質管理のためのEUの法律。化学物質の総合的な登録・評価・認可および制限に関する法規制です。 化学物質 環境に環境影響を与える化学物質をいいます。環境負荷物質、化学物質、規制化学物質、環境負荷化学物質等、各社によって表現が違いますが同じ化学物質を指しています。 4

標準品「カプラ」シリーズ 日東工器では、流体・用途などに応じ様々な「カプラ」を開発・製造・販売しています。標準品「カプラ」シリーズは、その中でも多くのご採用実績 と高機能・高品質を誇る製品群です。いずれも標準在庫品で価格・納期などでご満足いただける製品です。下記のインデックスを参照のうえ、 該当ページをご覧ください。 標準品「カプラ」シリーズ HS「ハイカプラ」シリーズ製品 低圧用（空気） マイクロカプラ® P17 キューブカプラ® P27 ハイカプラ® （ブレードホース取付用） P39 パージハイカプラ P47 空圧制御機器用 樹脂製 ブレードホース取付型 パージ機能内蔵型 小型・軽量 青 空気・水配管用 バルブ構造 黄 バルブ構造 HS バルブ構造 片路開閉型 片路開閉型 片路開閉型 HS 選べる5色 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.0～1.5MPa｛10～15kgf/cm2｝ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 本体材質：真ちゅう（めっき処理）、ステンレス鋼 ピンク 本体材質：鋼鉄（クロムめっき）、真ちゅう 本体材質：真ちゅう（クロムめっき） 取付サイズ：R1/8、M5、内径φ3・φ4チューブ、他 取付サイズ：φ9×φ15ホース 取付サイズ：R1/4～R3/4 シール材質：ニトリルゴム、ふっ素ゴム シール材質：ニトリルゴム シール材質：ニトリルゴム マイクロカプラ® （「チューブフィッター」付き） P19 緑 ナットカプラ® P39 ロータリー式 P49 「チューブフィッター」型/空圧制御機器用 バルブ構造 ウレタンホース取付型 ラインカプラ 両路開閉型 バルブ構造 RT型 アイボリー 片路開閉型 回転式簡易集合配管型（2分岐） バルブ構造 バルブ構造 バルブ構造 バルブ構造 片路開閉型 両路開放型 片路開閉型 HS 片路開閉型 HS 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 本体材質：真ちゅう（めっき処理） 本体材質：ポリアセタール樹脂（POM） 本体材質：鋼鉄（クロムめっき）、ステンレス鋼 本体材質：本体:真ちゅう（クロムめっき）、カプラ:鋼鉄（クロムめっき） 取付サイズ：外径φ4・φ6チューブ 取付サイズ：R1/8、内径φ4・φ6チューブ 取付サイズ：φ5×φ8～φ11×φ16ホース シール材質：ニトリルゴム シール材質：ニトリルゴム シール材質：ニトリルゴム シール材質：ニトリルゴム マイクロラインカプラ P19 スーパーカプラ® P31 ナットカプラ®200 P39 ロータリー式 P49 簡易集合配管型（3分岐・5分岐・10分岐） 小型・軽量 ウレタンホース取付・ワンタッチ接続型 ラインカプラ RE型 回転式簡易集合配管型（3分岐） バルブ構造 バルブ構造 バルブ構造 バルブ構造 片路開閉型 片路開閉型 片路開閉型 HS 片路開閉型 HS 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 本体材質：マニホールド:アルミニウム合金、カプラ:真ちゅう（めっき処理）本体材質：アルミニウム合金、鋼鉄（クロムめっき） 本体材質：鋼鉄（クロムめっき） 本体材質：本体:真ちゅう（クロムめっき）、カプラ:鋼鉄（クロムめっき） 取付サイズ：Rc1/8 取付サイズ：R1/8・R1/4、Rc1/4、G1/4、他 取付サイズ：φ5×φ8～φ11×φ16ホース 取付サイズ：R1/2 シール材質：ニトリルゴム、ふっ素ゴム シール材質：ニトリルゴム シール材質：ニトリルゴム シール材質：ニトリルゴム スモールカプラ P21 スーパーカプラ® （「チューブフィッター」付き） P31 ロータリナットカプラ P39 ラインカプラ® P51 小型・軽量/空圧・理化学機器用 「チューブフィッター」型 ウレタンホース取付型 200T型 簡易集合配管型（2分岐） バルブ構造 バルブ構造 バルブ構造 バルブ構造 片路開閉型 片路開閉型 片路開閉型 HS 片路開閉型 HS 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 本体材質：真ちゅう（クロムめっき） 本体材質：鋼鉄（クロムめっき）、アルミニウム合金、真ちゅう（ニッケルめっき） 本体材質：鋼鉄（クロムめっき） 本体材質：本体:アルミニウム合金、カプラ:鋼鉄（クロムめっき） 取付サイズ：R1/8・R1/4、Rc1/8、外径φ6ホース 取付サイズ：外径φ6・φ8チューブ 取付サイズ：φ6.5×φ10、φ8.5×φ12.5ホース シール材質：ニトリルゴム シール材質：ニトリルゴム シール材質：ニトリルゴム シール材質：ニトリルゴム スモールカプラ（「チューブフィッター」付き） P21 ハイカプラ® P33 ロックカプラ®200 P41 ラインカプラ® P51 「チューブフィッター」型/空圧・理化学機器用 汎用型 分離防止機構（シングルロック）付きワンタッチ接続型 200L型 簡易集合配管型（5分岐） HS バルブ構造 バルブ構造 バルブ構造 バルブ構造 片路開閉型 片路開閉型 HS 片路開閉型 HS 片路開閉型 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.0～1.5MPa｛10～15kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 本体材質：真ちゅう（クロムめっき、ニッケルめっき） 本体材質：鋼鉄（クロムめっき）、真ちゅう、ステンレス鋼 本体材質：鋼鉄（クロムめっき） 本体材質：本体:アルミニウム合金、カプラ:鋼鉄（クロムめっき） 取付サイズ：外径φ6・φ8チューブ　 取付サイズ：R1/8～R 1、Rc1/4～Rc1、1/4～1ホース、他 取付サイズ：R1/4～R1/2、Rc1/4～Rc1/2、1/4～1/2ホース、他 シール材質：ニトリルゴム シール材質：ニトリルゴム シール材質：ニトリルゴム、ふっ素ゴム シール材質：ニトリルゴム スモールラインカプラ P21 ハイカプラ®BL P35 ハイカプラ®TW型 P42 ラインカプラ® P51 簡易集合配管型（5分岐） 分離防止機構（シングルロック）付き汎用型 流路双方向型 200S型 簡易集合配管型（5分岐） バルブ構造 バルブ構造 バルブ構造 バルブ構造 片路開閉型 片路開閉型 HS 片路開閉型 HS 片路開閉型 HS 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 本体材質：マニホールド:アルミニウム合金、カプラ:真ちゅう（クロムめっき）本体材質：鋼鉄（クロムめっき）、ステンレス鋼 本体材質：鋼鉄（クロムめっき） 本体材質：本体:アルミニウム合金、カプラ:鋼鉄（クロムめっき） 取付サイズ：Rc1/4 取付サイズ：R1/4～R1/2、Rc1/4～Rc1/2、1/4～1/2ホース、他 取付サイズ：R1/4～R1/2、Rc1/4～Rc1/2、1/4～1/2ホース シール材質：ニトリルゴム シール材質：ニトリルゴム シール材質：ニトリルゴム シール材質：ニトリルゴム、ふっ素ゴム コンパクトゼロスピルカプラ P23 ハイカプラ®200 P37 フルブローカプラ® P43 ロータリー式 P53 小型・大流量/冷却水配管用 ワンタッチ接続型 低圧損・大流量・パージ機能内蔵型 フルブローラインカプラ RT型 回転式集合配管型（2分岐） バルブ構造 バルブ構造 バルブ構造 バルブ構造 両路開閉型 片路開閉型 HS 片路開閉型 HS 片路開閉型 HS 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 本体材質：ステンレス鋼 本体材質：鋼鉄（クロムめっき） 本体材質：アルミニウム合金 本体材質：亜鉛合金 取付サイズ：R1/8、R1/4 取付サイズ：R1/4～R1/2、Rc1/4～Rc1/2、1/4～1/2ホース 取付サイズ：R1/4～R1/2、Rc1/4～Rc1/2、1/4～1/2ホース、他 シール材質：ニトリルゴム シール材質：エチレンプロピレンゴム シール材質：ニトリルゴム シール材質：ニトリルゴム コンパクトカプラ P25 ハイカプラ®200（「チューブフィッター」付き） P37 パージハイカプラ PVR型 P45 ロータリー式 P53 小型・空圧制御機器用 ワンタッチ接続式「チューブフィッター」型 パージ機能内蔵型 フルブローラインカプラ RE型 回転式集合配管型（3分岐） バルブ構造 バルブ構造 バルブ構造 両路開閉型 HS HS バルブ構造 HS 片路開閉型 片路開閉型 片路開閉型 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 最高使用圧力：1.5MPa｛15kgf/cm2｝ 本体材質：真ちゅう、ステンレス鋼 本体材質：鋼鉄（クロムめっき） 本体材質：亜鉛合金（一部真ちゅう・他） 本体材質：亜鉛合金 取付サイズ：R1/8、Rc1/8、φ4×φ6、φ6×φ8チューブ 取付サイズ：外径φ6・φ8・φ10チューブ 取付サイズ：R1/2～R1、Rc1/2～Rc1、1/2～1ホース 取付サイズ：R1/2 シール材質：ふっ素ゴム、エチレンプロピレンゴム シール材質：ニトリルゴム シール材質：ニトリルゴム シール材質：ニトリルゴム 5

標準品「カプラ」シリーズ ご注文時のお願い 各製品の詳細ページ（製品名の右横に 表示）とシール材質および本体材質選 定表（巻末）で内容をご確認のうえ、 選定してください。 標準品「カプラ」シリーズ HS「ハイカプラ」シリーズ製品 低圧用（空気） 低圧用（水・液体） 酸素・燃料ガス用 ハイカプラエース® P55 NKカプラホース P62 マイクロカプラ® P17 ミニカプラ® P63 樹脂製・分離防止機構内蔵型 ハイカプラエース付き 空圧制御機器用 汎用型溶断機器用 ▼樹脂製プラグ 「ハイカプラエース」・ ウレタンホース一体型 バルブ構造 片路開閉型 HS バルブ構造 HS バルブ構造 バルブ構造 片路開閉型 片路開閉型 片路開閉型 最高使用圧力：1.5MPa{15kgf/cm2}、樹脂プラグは1.0MPa{10kgf/cm2} 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：0.7MPa｛7kgf/cm2｝ 本体材質：エンジニアリングプラスチック（PBT,POM） カプラ材質：エンジニアリングプラスチック（PBT,POM） 本体材質：真ちゅう（めっき処理）、ステンレス鋼 本体材質：真ちゅう 取付サイズ：R1/4・R3/8、φ5xφ8～φ8.5xφ12.5ホース ホースサイズ：φ6.5×φ10、φ8.5×φ12.5 取付サイズ：R1/8、M5、内径φ3・φ4チューブ、他 取付サイズ：R1/8～R3/8、1/4～3/8ホース、他 シール材質：ニトリルゴム シール材質：ニトリルゴム シール材質：ニトリルゴム、ふっ素ゴム シール材質：ニトリルゴム ハイカプラエース® T型 P55 NKカプラホース P62 スモールカプラ P21 ラインカプラミニ P64 樹脂製・分離防止機構内蔵型 フルブローカプラ付き 小型・軽量/空圧・理化学機器用 簡易集合配管型（3分岐） 簡易集合配管型（2分岐） 「フルブローカプラ」・ ウレタンホース一体型 バルブ構造 HS バルブ構造 片路開閉型 HS バルブ構造 バルブ構造 片路開閉型 片路開閉型 片路開閉型 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：0.7MPa｛7kgf/cm2｝ 本体材質：エンジニアリングプラスチック（PBT,POM） カプラ材質：アルミニウム合金 本体材質：真ちゅう（クロムめっき） 本体材質：鋼鉄（クロムめっき）、他 シール材質：ニトリルゴム ホースサイズ：φ6.5×φ10、φ8.5×φ12.5 取付サイズ：R1/8・R1/4、Rc1/8、外径φ6ホース 取付サイズ：1/4・3/8ホース シール材質：ニトリルゴム シール材質：ニトリルゴム シール材質：ニトリルゴム ロータリプラグ P57 NKカプラコイルホース P62 コンパクトゼロスピルカプラ P23 ミニカプラスーパー® P65 回転式首振り機能内蔵型 ハイカプラエース付き 小型・大流量/冷却水配管用 強化型溶断機器用 「ハイカプラエース」・ ウレタンコイルホース一体型 バルブ構造 HS バルブ構造 HS バルブ構造 バルブ構造 片路開閉型 片路開閉型 両路開閉型 片路開閉型 最高使用圧力：1.5MPa｛15kgf/cm2｝ 最高使用圧力：0.7MPa｛7kgf/cm2｝ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：0.7MPa｛7kgf/cm2｝ 本体材質：鋼鉄（ニッケルめっき） カプラ材質：エンジニアリングプラスチック（PBT,POM） 本体材質：ステンレス鋼 本体材質：ソケット:真ちゅう（クロムめっき）、プラグ:鋼鉄（クロムめっき） 取付サイズ：R1/4・R3/8、G1/4 ホースサイズ：φ5×φ8、φ6.5×φ10 取付サイズ：R1/8、R1/4 取付サイズ：R1/4、R3/8、1/4～3/8ホース、他 シール材質：ニトリルゴム シール材質：ニトリルゴム シール材質：エチレンプロピレンゴム シール材質：ニトリルゴム ツイストプラグ P58 NKカプラコイルホース P62 コンパクトカプラ P25 ミニコック P67 首振り機能内蔵型 フルブローカプラ付き 小型・空圧制御機器用 軽量・小型溶断機器用 「フルブローカプラ」・ ウレタンコイルホース一体型 バルブ構造 HS バルブ構造 片路開閉型 HS バルブ構造 バルブ構造 片路開閉型 両路開閉型 片路開閉型 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：0.7MPa｛7kgf/cm2｝ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：0.7MPa｛7kgf/cm2｝ 本体材質：鋼鉄（ニッケルめっき） カプラ材質：アルミニウム合金 本体材質：真ちゅう、ステンレス鋼 本体材質：ソケット:真ちゅう（クロムめっき）、プラグ:鋼鉄（クロムめっき） 取付サイズ：R1/8～R3/8、G1/4 ホースサイズ：φ6.5×φ10 取付サイズ：R1/8、Rc1/8、φ4×φ6、φ6×φ8チューブ 取付サイズ：R1/4、R3/8、1/4～3/8ホース、他 シール材質：ニトリルゴム シール材質：ニトリルゴム シール材質：ふっ素ゴム、エチレンプロピレンゴム シール材質：ニトリルゴム パージプラグ P59 キューブカプラ® P27 パージ機能内蔵型 樹脂製・小型・軽量 空気・水配管用 バルブ構造 両路開閉型 選べる5色 バルブ構造 バルブ構造 バルブ構造 パージバルブ型 HS 片路開閉型 両路開放型 5ページ参照 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 本体材質：鋼鉄（クロムめっき） 本体材質：ポリアセタール樹脂（POM） 取付サイズ：1/4～1/2、φ6.5×φ10、φ8.5×φ12.5ホース 取付サイズ：R1/8、内径φ4・φ6チューブ シール材質：ニトリルゴム シール材質：ニトリルゴム 耐振プラグホース P60 ハイカプラ® P33 プラグ・振動吸収ホース一体型 汎用型 バルブ構造 バルブ構造 片路開閉型 HS 片路開閉型 HS 最高使用圧力：1.5MPa｛15kgf/cm2｝ 最高使用圧力：1.0～1.5MPa｛10～15kgf/cm2｝ プラグ材質：鋼鉄（クロムめっき） 本体材質：真ちゅう、ステンレス鋼 取付サイズ：R1/4、R3/8 取付サイズ：R1/4～R1、Rc1/4～Rc1、1/4～1ホース エアホース：エア用ゴムホース シール材質：ニトリルゴム、ふっ素ゴム ダスタカプラ® P61 ハイカプラエース® P55 エアダスタ機能内蔵型 樹脂製・分離防止機構内蔵型 ▼樹脂製プラグ バルブ構造 HS バルブ構造 片路開閉型 片路開閉型 HS 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.5MPa{15kgf/cm2}、樹脂プラグは1.0MPa{10kgf/cm2} 本体材質：アルミニウム合金、鋼鉄（クロムめっき） 本体材質：エンジニアリングプラスチック（PBT,POM） 取付サイズ：1/4～1/2・φ6.5xφ10・φ8.5x12.5ホース 取付サイズ：R1/4・R3/8、φ5xφ8～φ8.5xφ12.5ホース シール材質：ニトリルゴム シール材質：ニトリルゴム ハイカプラエース® T型 P55 樹脂製・分離防止機構内蔵型 簡易集合配管型（2分岐） バルブ構造 片路開閉型 HS 最高使用圧力：1.0MPa｛10kgf/cm2｝ 本体材質：エンジニアリングプラスチック（PBT,POM） シール材質：ニトリルゴム 6

標準品「カプラ」シリーズ 標準品「カプラ」シリーズ 低圧用（水・液体） 中圧用/低圧用 高圧用 金型カプラ® P69 TSPカプラ® P77 HSPカプラ® P87 フラットフェイスカプラ FF型 P105 金型冷却水用 中圧・汎用型 高圧・汎用型 接続面フラット構造型/35.0MPa {357kgf/cm2} バルブ構造 バルブ構造 バルブ構造 バルブ構造 バルブ構造 片路開閉型 両路開放型 両路開放型 両路開閉型 両路開閉型 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.5～7.5MPa｛15～76kgf/cm2｝ 最高使用圧力：14～20.6MPa｛142～210kgf/cm2｝ 最高使用圧力：35.0MPa｛357kgf/cm2｝ 本体材質：真ちゅう 本体材質：真ちゅう、ステンレス鋼、鋼鉄（ニッケルめっき） 本体材質：特殊鋼（ニッケルめっき） 本体材質：特殊鋼（無電解ニッケルりんめっき） 取付サイズ：R1/8～R3/8、Rc1/8～Rc3/8、1/4・3/8ホース 取付サイズ：R1/8～R2、Rc1/8～Rc2、1/8～2ホース 取付サイズ：R1/4～R3/4、Rc1/4～Rc2、G1/4～3/4 取付サイズ：Rc3/8～Rc1 シール材質：ニトリルゴム、ふっ素ゴム シール材質：ニトリルゴム、他 シール材質：ニトリルゴム、ふっ素ゴム シール材質：ニトリルゴム 金型カプラ® （ブレードホース取付用） P69 TSPカプラ® （ブレードホース取付用） P77 ハイパー HSPカプラ P91 450Bカプラ P107 金型冷却水用/ブレードホース取付型 中圧・汎用/ブレードホース取付型 残圧時接続可能型 44.1MPa {450kgf/cm2} 20.6MPa {210kgf/cm2} バルブ構造 バルブ構造 バルブ構造 バルブ構造 片路開閉型 両路開放型 両路開閉型 両路開閉型 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：3.0～7.5MPa｛31～76kgf/cm2｝ 最高使用圧力：20.6MPa｛210kgf/cm2｝ 最高使用圧力：44.1MPa｛450kgf/cm2｝ 本体材質：真ちゅう 本体材質：真ちゅう、ステンレス鋼 本体材質：特殊鋼（ニッケルめっき） 本体材質：特殊鋼（ニッケルめっき） 取付サイズ：φ9×φ15ブレードホース 取付サイズ：φ6×φ11～φ25×φ33ブレードホース 取付サイズ：Rc1/4～Rc1 取付サイズ：Rc3/8 シール材質：ニトリルゴム、ふっ素ゴム シール材質：ニトリルゴム シール材質：ニトリルゴム シール材質：ニトリルゴム、ふっ素ゴム 金型カプラ® 大流量タイプ P71 TSPカプラ® ボールバルブ付き P79 210カプラ P93 700Rカプラ P108 金型冷却水用 低圧・汎用/ボールバルブ一体型 20.6MPa {210kgf/cm2} 68.6MPa {700kgf/cm2} バルブ構造 バルブ構造 バルブ構造 バルブ構造 バルブ構造 片路開閉型 両路開放型 片路開閉型 両路開閉型 両路開閉型 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：20.6MPa｛210kgf/cm2｝ 最高使用圧力：68.6MPa｛700kgf/cm2｝ 本体材質：真ちゅう 本体材質：真ちゅう 本体材質：特殊鋼（ニッケルめっき） 本体材質：特殊鋼（ニッケルめっき） 取付サイズ：R1/4～R1/2、Rc3/8、3/8・1/2ホース 取付サイズ：Rc1/4～Rc1 取付サイズ：Rc1/4～Rc1 取付サイズ：Rc3/8・Rc1/2 シール材質：ニトリルゴム、ふっ素ゴム シール材質：ふっ素ゴム シール材質：ニトリルゴム、ふっ素ゴム シール材質：ニトリルゴム、ふっ素ゴム レバーロックカプラ 金属製 P73 SPカプラ Type A P81 HSUカプラ P95 大口径・低圧型 中圧・汎用型 ステンレス製・高圧用 21.0MPa {214kgf/cm2} バルブ構造 バルブ構造 バルブ構造 両路開放型 両路開閉型 両路開閉型 最高使用圧力：0.7～1.8MPa｛7～18kgf/cm2｝ 最高使用圧力：1.5～7.5MPa｛15～76kgf/cm2｝ 最高使用圧力：21.0MPa｛214kgf/cm2｝ 本体材質：アルミニウム合金、銅合金、ステンレス鋼 本体材質：真ちゅう、ステンレス鋼、鋼鉄（ニッケルめっき） 本体材質：ステンレス鋼（SUS 304） 取付サイズ：R3/4～R4、Rc3/4～Rc4、3/4～4ホース 取付サイズ：R1/8～R1、Rc1/8～Rc2 取付サイズ：Rc1/4～Rc1 シール材質：ニトリルゴム、他 シール材質：ニトリルゴム、他 シール材質：水素添加ニトリルゴム レバーロックカプラ 樹脂製 P73 熱水用カプラ HW型 P83 S210カプラ P97 大口径・低圧型 中圧用・汎用型温調機器配管用 ステンレス製・高圧用 20.6MPa {210kgf/cm2} バルブ構造 バルブ構造 バルブ構造 両路開放型 両路開閉型 両路開閉型 最高使用圧力：0.2～0.5MPa｛2～5kgf/cm2｝ 最高使用圧力：2.0MPa｛20kgf/cm2｝ 最高使用圧力：20.6MPa｛210kgf/cm2｝ 本体材質：ポリプロピレン 本体材質：真ちゅう（ニッケルめっき） 本体材質：ステンレス鋼（SUS 304） 取付サイズ：R3/4～R3、Rc3/4～Rc3、3/4～3ホース 取付サイズ：R1/4～R1/2、Rc1/4～Rc1/2 取付サイズ：Rc1/4～Rc1 シール材質：ニトリルゴム、他 シール材質：ふっ素ゴム シール材質：ふっ素ゴム、ニトリルゴム ゼロスピルカプラ® P85 280カプラ P99 中圧・汎用/液だれ低減型 27.5MPa {281kgf/cm2} バルブ構造 バルブ構造 両路開閉型 両路開閉型 最高使用圧力：3.5MPa｛35kgf/cm2｝ 最高使用圧力：27.5～31.5MPa｛281～321kgf/cm2｝ 本体材質：真ちゅう、ステンレス鋼 本体材質：特殊鋼（ユニクロめっき） 取付サイズ：Rc1/4～Rc1 取付サイズ：Rc1/4～Rc1 シール材質：ニトリルゴム、他 シール材質：ニトリルゴム 350カプラ P101 34.5MPa {352kgf/cm2} バルブ構造 両路開閉型 最高使用圧力：34.5MPa｛352kgf/cm2｝ 本体材質：特殊鋼（ニッケルめっき） 取付サイズ：Rc1/4～Rc1 1/2 シール材質：ふっ素ゴム フラットフェイスカプラ F35型 P103 接続面フラット構造型/35.0MPa {357kgf/cm2} バルブ構造 両路開閉型 最高使用圧力：35.0MPa｛357kgf/cm2｝ 本体材質：特殊鋼（ニッケルめっき） 取付サイズ：Rc1/4～Rc1 シール材質：ふっ素ゴム 7

標準品「カプラ」シリーズ ご注文時のお願い 各製品の詳細ページ（製品名の右横に 表示）とシール材質および本体材質選 定表（巻末）で内容をご確認のうえ、 選定してください。 標準品「カプラ」シリーズ 複数配管用（手動） 複数配管用（自動） 高純度薬品用 マルチカプラ® P109 マルチカプラ® P119 マルチカプラ®MAS型 P127 セミコンカプラ®SP型 P139 MAM型 MAM-A-SP型 7.0MPa {71kgf/cm2} 中圧用 半導体製造設備用 複数配管システム型 汎用型/MAM-A型・MAM-B型プレート取付用 適用流体：空気・水・作動油 バルブ構造 バルブ構造 バルブ構造 バルブ構造 片路開閉型 両路開閉型 両路開閉型 両路開閉型 最高使用圧力：0.7MPa｛7kgf/cm2｝ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：7.0MPa｛71kgf/cm2｝ 最高使用圧力：0.2MPa｛2kgf/cm2｝ 本体材質：本体材質:真ちゅう（クロムめっき）、他 本体材質：真ちゅう（ニッケルめっき） 本体材質：ステンレス鋼（無電解ニッケルりんめっき） 本体材質：ステンレス鋼（電解研磨処理） 取付サイズ（ポート数）：Rc1/8（4・8・12・16ポート） 取付サイズ：Rc1/8～Rc1/2 取付サイズ：Rc1/4～Rc1 取付サイズ：Rc1/8～Rc1、他 シール材質：ニトリルゴム シール材質：ふっ素ゴム シール材質：ふっ素ゴム シール材質：ふっ素ゴム、エチレンプロピレンゴム、他 マルチカプラ® P111 マルチカプラ® P120 マルチカプラ®MAT型 P127 セミコンカプラ®SCS型 P140 MAM-B型 MAM-A-ZEL型 7.0MPa {71kgf/cm2} 中圧用 ふっ素樹脂バルブ付き・半導体製造設備用 複数配管システム型 液だれ低減型/MAM-A型・MAM-B型プレート取付用 適用流体：空気・水・作動油 バルブ構造 バルブ構造 バルブ構造 バルブ構造 両路開閉型 両路開閉型 両路開閉型 両路開閉型 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：7.0MPa｛71kgf/cm2｝ 最高使用圧力：0.2MPa｛2kgf/cm2｝ 本体材質：真ちゅう（ニッケルめっき）、他 本体材質：真ちゅう（ニッケルめっき） 本体材質：ステンレス鋼（無電解ニッケルりんめっき） 本体材質：ステンレス鋼（電解研磨処理） 取付サイズ（ポート数）：Rc1/8（8・12ポート）、Rc1/4（6・8ポート） 取付サイズ：Rc1/4～Rc1/2 取付サイズ：M20～M45 取付サイズ：Rc1/8～Rc1、他 シール材質：ふっ素ゴム シール材質：ふっ素ゴム シール材質：ふっ素ゴム シール材質：パーフロロエラストマー・ふっ素樹脂 マルチカプラ® P115 マルチカプラ® P122 マルチカプラ®MALC-01型 P129 セミコンカプラ®SCY型 P141 MAM-A型 MAM-B型プレート 低圧用・片路開閉型 ふっ素樹脂バルブ付き・半導体製造設備用 複数配管システム型 複数配管システム型 適用流体：空気・水 バルブ構造 「カプラ」なし バルブ構造 バルブ構造 両路開閉型 プレート 片路開閉型 両路開閉型 最高使用圧力：1.0MPa｛10kgf/cm2｝ 本体材質：アルミニウム合金 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：0.2MPa｛2kgf/cm2｝ 本体材質：真ちゅう（ニッケルめっき）、他 取付サイズ（ポート数）：Rc1/8（8・12ポート）、 本体材質：真ちゅう（ソケット:無電解ニッケルりんめっき、プラグ:ニッケルめっき） 本体材質：ステンレス鋼（電解研磨処理） 取付サイズ（ポート数）：Rc1/4（12ポート）、Rc3/8（6・12ポート）、Rc1/2（4・8ポート） 　　　　　　　　　　Rc1/4（6・8ポート） 取付サイズ：M14 取付サイズ：Rc1/8～Rc1、他 シール材質：ふっ素ゴム シール材質：ニトリルゴム シール材質：パーフロロエラストマー・ふっ素樹脂 マルチカプラ® P124 マルチカプラ®MALC-SP型 P131 セミコンカプラ®SCT型 P142 MAM-A型プレート 中圧用・液だれ低減型 半導体製造設備・装置用 適用流体：空気・水・作動油 複数配管システム型 「カプラ」なし バルブ構造 バルブ構造 プレート 両路開閉型 両路開閉型 本体材質：アルミニウム合金 最高使用圧力：1.5～7.0MPa｛15～71kgf/cm2｝ 最高使用圧力：0.2MPa｛2kgf/cm2｝ 取付サイズ（ポート数）：Rc1/4（6・12ポート）、 本体材質：ステンレス鋼（ソケットのみ無電解ニッケルりんめっき） 本体材質：四ふっ化エチレン樹脂 　　　　　　　　　　Rc3/8（6・12ポート）、 取付サイズ：M16～M62、他 取付サイズ：Rc3/8･Rc1/2、M26･M32、φ6×φ8･φ8×φ10チューブ 　　　　　　　　　　Rc1/2（4・8ポート） シール材質：ふっ素ゴム シール材質：FEP被覆ふっ素ゴム・ふっ素樹脂 マルチカプラ®MALC-HSP型 P135 セミコンカプラ®SCAL型 P143 高圧用・液だれ低減型 四ふっ化エチレン樹脂製・半導体製造設備用 適用流体：作動油 バルブ構造 バルブ構造 両路開閉型 両路開閉型 最高使用圧力：21.0～25.0MPa｛214～255kgf/cm2｝ 最高使用圧力：0.2MPa｛2kgf/cm2｝ 本体材質：特殊鋼（無電解ニッケルりんめっき） 本体材質：四ふっ化エチレン樹脂 取付サイズ：M16～M45、他 取付サイズ：Rc1/4～Rc3/4 シール材質：ふっ素ゴム シール材質：パーフロロエラストマー・ふっ素樹脂 セミコンカプラ®SCF型 P144 ふっ素樹脂製・半導体製造設備用 バルブ構造 両路開閉型 最高使用圧力：0.2MPa｛2kgf/cm2｝ 不活性ガス・真空用 本体材質：ふっ素樹脂 取付サイズ：Rc3/8･Rc1/2、M26･M32、φ6×φ8･φ8×φ10チューブ シール材質：FEP被覆ふっ素ゴム・ふっ素樹脂 SP-Vカプラ Type A P147 真空用 バルブ構造 両路開閉型 最高使用圧力：3.0～7.5MPa｛31～76kgf/cm2｝ 都市ガス・LPガス用 本体材質：真ちゅう、ステンレス鋼 取付サイズ：Rc1/4～Rc3/4 シール材質：クロロプレンゴム、水素添加ニトリルゴム、他 食品用 業務用ガスカプラ P145 PCV®パイプカプラ P149 サニタリーカプラ® P151 業務用ガス機器用 銅パイプ接続用 イージーウォッシュタイプ 分解洗浄型 バルブ構造 バルブ構造 両路開閉型 バルブなし 両路開放型 最高使用圧力：4.2kPa｛428mmH2O｝ 最高使用圧力：4.5MPa｛46kgf/cm2｝ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 本体材質：真ちゅう、ステンレス鋼 本体材質：真ちゅう 本体材　質：ステンレス鋼［ SCS16（SUS316L相当）］ 取付サイズ：Rc1/2、Rc3/4、Rc1 取付サイズ：R1/4、R3/8、他 取付サイズ：1.5S、2.0S（溶接取付用、へルール取付用） シール材質：ニトリルゴム シール材質：クロロプレンゴム、水素添加ニトリルゴム、他 シール材質：シリコーンゴム、ふっ素ゴム、エチレンプロピレンゴム 8

準標準品「カプラ」シリーズ 「カプラ」製品アクセサリ 準標準品「カプラ」シリーズは既に ご注文時のお願い 「カプラ」をより便利にお使いいただくためのアクセサリ群です。 実績のある製品ですが、標準在庫 品ではありません。 各製品の詳細ページ（製品名の右横に 表示）とシール材質および本体材質選 定表（巻末）で内容をご確認のうえ、 選定してください。 準標準品「カプラ」シリーズ アクセサリ シリーズ 「カプラ」安全機構 「カプラ」製品アクセサリ シングルロック付き P153 セーフティロック付き P153 ディップモールキャップ P159 セーフティキャップ P159 カプラ カプラ 「ハイカプラ」・SPカプラType A・ 「ハイカプラ」シリーズ・ （BL/PL） （SL） 「TSPカプラ」・「ゼロスピルカプラ」・ SPカプラType A・「TSPカプラ」・ 分離防止機構 分離防止機構 油圧「カプラ」用 樹脂製防塵キャップ 油圧「カプラ」用 金属製キャップ 準標準品 防塵キャップ P160 防塵キャップ P160 「ハイカプラ」シリーズ用・ 「サニタリーカプラ」専用 高圧用 「フルブローカプラ」専用 ポリエチレン製キャップ 樹脂製キャップ HSP-DCカプラ P154 TSP-HPカプラ（高圧用） P158 高圧用 高圧・汎用型 「フルブローカプラ」専用 「ハイカプラ」シリーズ用 バルブ構造 バルブ構造 両路開閉型 両路開放型 最高使用圧力：20.6MPa｛210kgf/cm2｝ 最高使用圧力：9.0MPa｛92kgf/cm2｝ スリーブカバー P160 カプラ保護カバー P160 本体材質：特殊鋼（無電解ニッケルりんめっき） 本体材質：ステンレス鋼 「フルブローカプラ」専用 「ナットカプラ」・「フルブローカプラ」用 取付サイズ：Rc1/4～Rc1 取付サイズ：R1/4・R3/8、Rc1/4～Rc1/2 樹脂製カバー 樹脂製カバー シール材質：ニトリルゴム シール材質：ニトリルゴム、エチレンプロピレンゴム 温調機器配管用 ハイフローカプラ® P155 ハイフローカプラ®BI型 P156 温調機器配管用 温調機器配管用くい込み式管継手 適用流体：水・温調用冷媒 適用流体：水・温調用冷媒 スナップ式ストッパー P161 Oリング メンテナンス P161 SPカプラType A用 アクセサリ 樹脂製簡易型ストッパー 「TSPカプラ」・SPカプラType A・ バルブ構造 バルブ構造 両路開閉型 両路開閉型 熱水用カプラ・「ゼロスピルカプラ」・ 「HSPカプラ」・HSUカプラ・ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 最高使用圧力：1.0MPa｛10kgf/cm2｝ 「サニタリーカプラ」用 本体材質：ステンレス鋼、真ちゅう 本体材質：ステンレス鋼 Oリング交換ジグ 取付サイズ：Rc1/4～Rc1/2 取付サイズ：外径1/4～1/2ステンレス鋼管 「カプラ」用グリース シール材質：エチレンプロピレンゴム、ふっ素ゴム シール材質：エチレンプロピレンゴム、ふっ素ゴム Oリング 交換ジグ 「カプラ」用 グリース 中圧用 低圧用（空気） 残圧抜きジグ P162 ブレードホース用 P162 SPカプラType A・ アダプタ SPカプラ Type A P157 樹脂カプラ BC型 P158 油圧「カプラ」用 残圧除去ジグ おねじ取付用「カプラ」 PV型 低圧用・バルブレス型 ブレードホース用 アダプタ 中圧用・残圧時 接続可能型 バルブ構造 バルブ構造 両路開閉型 両路開放型 最高使用圧力：2.0～4.5MPa｛20～46kgf/cm2｝ 最高使用圧力：0.07MPa｛0.7kgf/cm2｝ 準標準品 本体材質：真ちゅう、ステンレス鋼 本体材質：樹脂 取付サイズ：Rc3/4～Rc1 1/2 取付サイズ：1/4・3/8ホース シール材質：ニトリルゴム シール材質：ニトリルゴム フローモニター P163 フローメーター P164 レンズ交換タイプ 金型専用バルブ付流量計 金型冷却水 配管通水 確認用 パージアダプタ P165 カプラ接続ジグ P166 油圧配管回路用 大口径「カプラ」用 残圧除去アダプタ 接続ジグ マルチカプラ®用 P167 マルチカプラ®用 P173 オートクランプユニット MALC型用アダプタ 「マルチカプラ」用 「マルチカプラ」用 反力保持ユニット おねじ取付用 アダプタ 9

特別受注品「カプラ」シリーズ 日東工器ではユーザー様の用途に応じて様々な機能・仕様を備えた「カプラ」を開発しております。以下の「カプラ」は、その一例です。 　 特別受注品に関して 特別受注品とは、お客様から提示をいただいた仕様を基に設計・製造する製品であり、弊社から提示をする納入図書（図面・仕様書等）の取交しを行なった上で 受注となります。ご使用にあたっては、実際の使用条件で十分なる性能評価をいただき安全性と使用される機器等との適合性を十分にご確認いただくもの ご注文時のお願い とし、納入図書に記載された仕様以外での環境や条件における使用により生じた損害に関しまして弊社は一切責任を負いません。 この製品は特別受注品ですので、 詳細はお問い合わせください。 特別受注品「カプラ」シリーズ 不活性ガス用 気体・液体共用 パイプ カプラ 不活性ガス・真空用 高純度薬品用 複数配管用（自動） チャージカプラ® CS型 PCBカプラ PCAカプラ セミコンカプラ®SML型 マルチカプラ® 各種工業ガス用 拡管パイプ用 高圧パイプ用 半導体製造設備装置用 AMCS-FA型 互換性：SP-Vカプラのプラグ 全自動型 バルブ 構造 両路開閉型 バルブ バルブ 構造 両路開放型 バルブ 構造 両路開放型 構造 両路開閉型 バルブ 構造 両路開閉型 最高使用圧力：3.0MPa｛31kgf/cm2｝ 最高使用圧力：ご相談のうえで決定します 最高使用圧力：ご相談のうえで決定します 最高使用圧力：0.2MPa｛2kgf/cm2｝ 最高使用圧力 本体材質：ステンレス鋼（一部アルミニウム・真ちゅう） 本体材質：真ちゅう（一部ステンレス鋼） 本体材質：真ちゅう（一部ステンレス鋼・鋼鉄） 本体材質：ステンレス鋼 本 体 材 質 ご相談のうえで 取付サイズ：Rc1/4 パイプサイズ：貴社の仕様に準じます パイプサイズ：貴社の仕様に準じます 取付サイズ：7/16-20UNF、他 取付サイズ 決定します シール材質：クロロプレンゴム、水素添加ニトリルゴム シール材質：クロロプレンゴム、ふっ素ゴム、ニトリルゴム シール材質：クロロプレンゴム、ふっ素ゴム、ニトリルゴム シール材質：ふっ素ゴム、エチレンプロピレンゴム、他 シール材質 チャージカプラ® CNR型 PCBWカプラ PCIOカプラ セミコンカプラ® マルチカプラ® 各種工業ガス用 バルジパイプ用 パイプ・インナーロック用 SCFストレート型 AMCS-SA型 互換性：SP-Vカプラのプラグ 半導体製造設備装置用 半自動型 バルブ 構造 両路開閉型 バルブ 構造 両路開放型 バルブ 構造 両路開放型 バルブ バルブ 構造 両路開閉型 ●144ページ参照 構造 両路開閉型 最高使用圧力：4.5MPa｛46kgf/cm2｝ 最高使用圧力：ご相談のうえで決定します 最高使用圧力：ご相談のうえで決定します 最高使用圧力：0.2MPa｛2kgf/cm2｝ 最高使用圧力 本体材質：ステンレス鋼（一部アルミニウム・真ちゅう） 本体材質：真ちゅう（一部ステンレス鋼） 本体材質：ステンレス鋼（一部真ちゅう） 本体材質：ふっ素樹脂 本 体 材 質 ご相談のうえで 取付サイズ：Rc1/4～Rc1/2 パイプサイズ：貴社の仕様に準じます パイプサイズ：貴社の仕様に準じます 取付サイズ：Rc3/8・Rc1/2 取付サイズ 決定します シール材質：クロロプレンゴム、水素添加ニトリルゴム シール材質：クロロプレンゴム、ふっ素ゴム、ニトリルゴム シール材質：クロロプレンゴム、ふっ素ゴム、ニトリルゴム シール材質：FEP被覆ふっ素ゴム、ふっ素樹脂 シール材質 オートカプラ AC型 PCPカプラ PCDカプラ 各種工業ガス用 ビードパイプ用 特殊形状パイプ用 互換性：SP-Vカプラのプラグ バルブ 構造 両路開閉型 バルブ 構造 両路開放型 バルブ 構造 両路開放型 最高使用圧力：3.0MPa｛31kgf/cm2｝ 最高使用圧力：ご相談のうえで決定します 最高使用圧力：ご相談のうえで決定します 本体材質：ステンレス鋼（一部アルミニウム・真ちゅう） 本体材質：ポリアセタール樹脂（POM）、一部ステンレス鋼 本体材質：ステンレス鋼（一部アルミニウム合金） 取付サイズ：Rc1/4･Rc3/8 パイプサイズ：貴社の仕様に準じます パイプサイズ：貴社の仕様に準じます 水 用 シール材質：クロロプレンゴム、水素添加ニトリルゴム、ニトリルゴム シール材質：クロロプレンゴム、ふっ素ゴム、ニトリルゴム シール材質：ニトリルゴム、ふっ素ゴム、エチレンプロピレンゴム オートカプラ ACV型 PCBLカプラ オートカプラ エアレスカプラ 各種工業ガス用 ストレートパイプ用 銅パイプ用 理化学機器用 互換性：SP-Vカプラのプラグ バルブ バルブ 構造 両路開閉型 バルブ 構造 両路開放型 バルブ 構造 両路開放型 構造 両路開閉型 最高使用圧力：3.0MPa｛31kgf/cm2｝ 最高使用圧力：ご相談のうえで決定します 最高使用圧力：ご相談のうえで決定します 最高使用圧力：3.0MPa｛31kgf/cm2｝ 本体材質：ステンレス鋼（一部アルミニウム・真ちゅう） 本体材質：ステンレス鋼（一部真ちゅう） 本体材質：ステンレス鋼（一部真ちゅう） 本体材質：ステンレス鋼 取付サイズ：Rc1/4･Rc3/8 パイプサイズ：貴社の仕様に準じます パイプサイズ：貴社の仕様に準じます 取付サイズ：Rc1/4～Rc1、他 シール材質：クロロプレンゴム、水素添加ニトリルゴム、ニトリルゴム シール材質：クロロプレンゴム、ふっ素ゴム、ニトリルゴム シール材質：クロロプレンゴム、ふっ素ゴム、ニトリルゴム シール材質：ふっ素ゴム、エチレンプロピレンゴム エアレスカプラ CNA型 PCLカプラ ネジカプラ PCS型 各種工業ガス用 ストレートパイプ用 真空引き・耐圧試験用 ●大口径については 　ご相談ください バルブ 構造 両路開閉型 バルブ バルブ 構造 両路開放型 構造 両路開放型 最高使用圧力：3.0MPa｛31kgf/cm2｝ 最高使用圧力：ご相談のうえで決定します 最高使用圧力：3.0MPa｛31kgf/cm2｝ 本体材質：ステンレス鋼 本体材質：真ちゅう（一部鋼鉄） 本体材質：鋼鉄（一部ステンレス鋼） 取付サイズ：Rc3/8 パイプサイズ：貴社の仕様に準じます 取付サイズ：R1/4･R3/8 マニピュレータ用 安全装置・その他 シール材質：クロロプレンゴム、水素添加ニトリルゴム シール材質：クロロプレンゴム、ふっ素ゴム、ニトリルゴム シール材質：クロロプレンゴム、ニトリルゴム、ふっ素ゴム PCWカプラ MPカプラ 自動離脱カプラ 拡管パイプ用 マニピュレータ用 安全装置・自動着脱装置用 冷媒関連専用「カプラ」 総合カタログのご案内 パイプカプラ・不活性ガス・真 空用「カプラ」の詳細は別冊の冷 バルブ 構造 両路開放型 バルブ 構造 両路開閉型 バルブ 構造 両路開閉型 媒関連専用「カプラ」シリーズ総 合カタログをご覧ください。 最高使用圧力：ご相談のうえで決定します 最高使用圧力：5.0MPa｛51kgf/cm2｝ 最高使用圧力 本体材質：真ちゅう（一部ステンレス鋼・鋼鉄） ご相談のうえで パイプサイズ：貴社　の仕様に準じます 空圧・油圧用 本体材質：ステンレス鋼 本 体 材 質 取付サイズ：Rc1/4～Rc1、他 取付サイズ 決定します シール材質：クロロプレンゴム、ふっ素ゴム、ニトリルゴム シール材質：ふっ素ゴム、他 シール材質 ネジカプラ NCM型 空圧・油圧機器接続用 バルブ 構造 両路開放型 最高使用圧力：14.0MPa｛142kgf/cm2｝ 本体材質：鋼鉄（クロムめっき） 取付サイズ：R1/8～R1 シール材質：ニトリルゴム 10

必要な「カプラ」を選ぶために 日東工器では用途・機能により各種「カプラ」 ( 巻頭のインデックスを参照のこと ) を取り揃えています。 これらの「カプラ」の中から必要な「カプラ」を選定されるためには、以下の項目の確認が必要です。 「カプラ」選定時の確認事項 流体の 流体の種類・温度に適合した 流体により適合する本体材質・シール材質は異なります。例えば、「ハイカプラ」では 空気は鋼鉄製、水は真ちゅう製もしくはステンレス製をお勧めします。流体と材質の 種類・温度 本体材質とシール材質の「カプ 関係は巻末の選定表を参照してください。 ラ」を選定してください。 流体の 流体の圧力に適合した耐圧性能 流体の圧力も「カプラ」選定のキーとなります。油圧用「カプラ」では最高使用圧力 の「カプラ」を選定してください。 68.6MPa {700kgf/cm2}の間でシリーズ化、耐圧特性に応じて「カプラ」の構造も異 圧力 なっています。 自動開閉バルブの 配管用途に適合したバルブ構造 バルブ構造には両路開閉型・片路開閉型そして両路開放型があります。分離時に両路 の「カプラ」を選定してください。 開閉型以外は配管内の流体が流出しますので、ご注意ください。 構造 「カプラ」の 使用する環境に適合した構造 使用環境の温度条件や腐食しやすいなどの使用環境を考慮して「カプラ」の種類・本 体材質・シール材質を選定してください。 使用環境 と材質の「カプラ」を選定して ください。 取り付けの 最後に取付形状・サイズをご指 「カプラ」のタイプや材質が確定しましたら、配管 （注：型式によって取付形状とサイズは限定されます） 形状・サイズ 定の上、ご注文ください。 部の特性に応じた取付形状・サイズをご指定く ホース ニップル めねじ ださい。サイズは流体の流量と関連がありますの でご注意ください。 おねじ ナット ●弊社ホームページ（www.nitto-kohki.co.jp）上にて、「カプラ」の選定ができますのでご参照ください。 ●製品の掲載写真は一例であり、本体材質やサイズにより形状が異なる場合がございます。 ●適当な「カプラ」が見当たらないようでしたら、お手数ですが弊社ホームページからお問い合わせいただくか、 　巻末の《「カプラ」問い合わせ表》に上記項目をご記入のうえ、弊社までFAX（または郵送）でお問い合わせください。 シンボル表示 このカタログでは、よりスピーディに最適な「カプラ」を選定していただけるよう、製品ごとに̶ 1）自動開閉バルブ構造の種類　2）最高使用圧力　3）適用流体をシンボル表示しています。 機種選定の大枠な指針としてご利用ください。 最高使用圧力 バルブ構造 プラグ ソケット バルブ 1.0 1.0MPa 両路開閉型 両路開閉型 {10kgf/cm2 片路開閉型 片路開閉型 両路開放型 } （液だれ低減型） 空気 水 作動油 蒸気 酸素 各種 不活性ガス 燃料ガス 工業ガス 真空 適用流体 ヘリウムガス 温調用冷媒 高純度薬品 温油 粉体 溶剤系塗料 食品 都市ガス 飲料水 LPガス 11

用語解説 下記の用語は、「カプラ」の詳細データページに使用している用語です。「カプラ」仕様欄を確認の際にご利用ください。 国際単位系（SI単位）について 本誌に記載の各種計量単位は、新しい計量法に基づきSI単位で表記しております。 なお、主な非SI単位（旧単位）は、{ 　}内に参考値として併記しています。 用語解説 製品型式の表し方 シール材質 「カプラ」の製品型式は、サイズ・プラグまたはソケットの区別・取付形状を表し 主に「カプラ」のシール部となるOリングなどの材質を示します。標準材質はニトリ ています。また、油圧用「カプラ」には圧力を表しているものもありますので下記の ルゴムです。下記表示以外にシリコーン（SI）、ブチル（IIR）、カルレッツ（® KL）※、食 表で製品型式の意味をご理解のうえ、選定してください。 品用ゴムなど用途に応じてご指定ください。 ●Oリングに用いられるゴムの特性 200 - 20 S H 製品型式（例：ハイカプラ200） シール材質 一般温度範囲 特 性 一般名称 表示 （注1） （注2） シリーズ名 取付形状 記号 *2 表示記号 H M F ニトリルゴム NBR -20˚C～+80˚C 標準材質で、耐油性に優れています。 意味 ホースニップル おねじ めねじ （Hose） （Male thread）（Female thread） 水素添加 ニトリルゴム HNBR -20˚C～+120˚C ニトリルゴムと比べ、耐熱性・耐候性に 優れています。 プラグまたはソケット ふっ素ゴム FKM -20˚C～+180˚C 耐熱性・耐候性・耐油性に優れ、広範囲に 表示記号 P S 使用できます。 意味 プラグ ソケット クロロプレン （Plug） （Socket） CR -20˚C～+80˚C 耐候性に優れています。 ゴム 冷媒(R134a等)に使用できます。 サイズ *1 エチレン EPDM -40˚C～+150˚C 耐蒸気性・耐温水性・耐候性・耐オゾン性に プロピレンゴム 優れています。 表示記号 1 2 3 4 6 8 10 12 16 20 24 32 パーフロロ 呼び径 1 8B 1 4B 3 8B 1 2B 3 4B 1B 1 1 4B 1 1 2B 2B 2 1 2B 3B 4B エラストマー P 0˚C～+200˚C 耐薬品性・耐溶剤性に優れています。 *1: 製品によっては表示記号の桁数が異なるものがあります。例えば、「ハイカプラ」20SH型の “20” （注１）同材質のゴムでも、「カプラ」の特性によって使用温度範囲は異なります。詳細は「カプラ」の各仕様を参照して に該当する表示記号は “2” でサイズは1/4Bとなります。 ください。各表示記号は、ふっ素ゴムの場合を例にするとFKMになります。 *2: 製品によって、取付形状が 1種類しかないものには表示記号を付けておりません。例えば、「210 （注2）上記特性は一般的なものであり、流体の温度・濃度・添加物などによってゴムの耐久性は異なります。 カプラ」の場合は取付形状がめねじだけですので、製品型式はサイズとプラグ・ソケットの区別 ※「カルレッツ®」はデュポン・ドゥ・ヌムール・インクの関連会社の登録商標です。 のみ表示しています。 使用温度範囲 本体材質 「カプラ」に使用しているシール材質の最低使用温度と最高使用温度を示します。 「カプラ」の流体通路となるプラグ本体およびソケット本体に使用している材質を ただし、最低使用温度および最高使用温度での連続使用はできませんので、その際 示します。製品によっては内部部品の材質が異なりますので、詳細についてはお は別途ご相談ください。また、使用可能な温度範囲は、使用条件によって異なります。 問い合わせください。 本体材質 バルブ構造 主な適用流体 一般名称 表示記号 プラグ・ソケットの両方にバルブを 真ちゅう BRASS 空気・水・油 両路開閉型 内蔵。分離時に配管内の流体が流 出しない構造です。 鉄・鋼鉄 STEEL 空気・油 ステンレス鋼 SUS 空気・水・油 両路開閉型 両路開閉型で、接続時の空気混入 ※182ページ（本体材質選定表）を参照ください。 （液だれ低減型） と分離時の流体漏出を抑えた液だ れ低減バルブ構造です。 サイズ 配管取付ねじサイズや適用ホースサイズを示します。 分離時に、ソケット側のみ配管内 片路開閉型 の流体が流出しない構造です。な お、プラグ側のみにバルブを内蔵 最高使用圧力 した構造もあります。 「カプラ」を連続使用する際に、常時加わる圧力の許容値を示します。 繰り返し最高使用圧力を超えて使用すると、漏れや破損の原因となります。 プラグ・ソケットの両方にバルブを 両路開放型 持たない構造です。分離すると流 耐圧力 体が流出します。 一時的に圧力が上昇しても「、カプラ」の性能に支障をきたさない圧力の限界値を示します。 真空用途適合性 圧力損失 真空用途に求められる性能の有無を示します。 圧力損失は弊社設備による測定値です。取付方法や使用環境によって異なります。 （接続時と単体時では異なりますのでご注意ください） 上流圧力 下流圧力 圧力損失＝上流圧力ー下流圧力 互換性 「カプラ」のプラグとソケットの接続の可否を示します。 P 推奨最大締付トルク・推奨締付トルク範囲 「カプラ」取付時の「漏れ」と「耐久性」のバランスを考慮した、 ねじの締付時の適正トルク値またはトルク範囲を示します。 最小断面積 流体の流れ方向 「カプラ」は構造上、流体を流す方向が限定されるものがあります。 「カプラ」接続時の流体通路で最小の断面積を示します。 流体の流れ方向をご確認し、正しく取り付けてください。 ただし、製品によって位置が異なります。 最小断面積 12

関連製品のご案内「 エアライナー」 簡単施工 クリーンエア配管 ® 画期的エア配管 「エアライナー」で 工場環境を 新時代のエア配管 変えてみませんか 通常のエア配管部材に広く使用されています「SGP管」（配管用炭 素鋼鋼管）は、非常に重いために施工が容易でなく、ねじ加工やね じシール材が必要であるなど面倒な準備作業が付帯していると共 に、腐食による赤錆の発生などいくつかの問題点があるにも関わ らず長い間エア配管の主流として採用されてきました。 今般、ご紹介いたします「エアライナー」は、アルミパイプと 樹脂製継手の組み合わせによって軽量化・優れた耐食性・ 簡単施工を実現させた画期的なエア配管です。 施工後の美観が良く、近代工場に 軽量のため、場合によっては天井補 マッチした配管の構築ができます。 強工事が不要です。（ケーブルラック アルミパイプ （パイプへの塗装が不要です。） などへの支持が可能で工期が短縮で ●精密加工の軽量パイプ アルミパイプと樹脂製継手（φ きます。） 63mmはアルミニウム製継手）を採 部材費と工事費のトータルコストは、 用し、耐食性が良くSGP管と違って 場合によってはSGP管に比べて安値 錆びの心配が不要です。（特にオイル になります。「エアライナー」は配管 ジョイント フリーコンプレッサに最適です。） 後の付加価値が持続する分、大変お ●ワンタッチ接続・簡単取り外し パイプのねじ加工不要・シール材不 得です。 ●ドレンが溜りにくいストレート構造 要・施工後のペンキ塗装不要など、 ■主な仕様 ●他のジョイントやボールバルブユニットと交換可能 施工が簡易でいつでもレイアウトの 適用流体　　：空気 変更が可能です。（ラインに合わせた 最高使用圧力：1.3MPa｛13kgf/cm2｝ エア配管［省エネ配管］の構築がで 耐圧力　　　：2.0MPa｛20kgf/cm2｝ 使用温度範囲：-20℃～+60℃ きます。） ※｛　｝内は参考値 「エアライナー」工法 「エアライナー」工法 「エアライナー」工法 「エアライナー」工法 かる～い ワンタッチ 経費削減 クリーン アルミパイプ採用で質量がSGP パイプの接続はワンタッチ。 施工後のレイアウト変更も簡 耐久性に優れていますので常に 管に比べ約1/5。そのためケーブ 初めての方 ルラックや天井ボードにも補強 でも施工 軽いア ルミパ イプを 単。しかも部材の再利用が可能 差し込 むだけ !! クリーンエアを供給。カラー ですので、コスト面での効率向 コーティングされた部材で美観 なしで吊り下げられます。 できます。 上も図れます。 も保てます。 従来の 鉄パイプのため 従来の パイプの接続・ 重く、一人では作 取り付けに労力 従来の 施工後のレイア 従来の 鉄パイプのため ウト変更が難し 錆やすく再塗装 工法 業できない 工法 と時間がかかる 工法 く、部材の再利 工法 が必要 用は困難 ねじ部への シール剤塗布 高所で、重い鉄パイプのねじ込み作業 専用加工機での切断・ねじ加工 一度、配管が終わると組み替えが困難 必要に応じてペンキ塗装の手間が... 13

® 「エアライナー」配管例 チーズ 異径高ナット スタッド ジョイント ゴムホース ボールバルブ φ25用ボールバルブ ストレート ジョイント クリップ φ40用ボールバルブ 45°型ジョイント φ63用ボールバルブ アダプタ ジョイント L型ジョイント アルミパイプ キャップ アウトレット ジョイント（1口タイプ） 「カプラ」付き 「カプラ」なし ミニ ブラケット アウトレット ジョイント（2口タイプ） 同径/異径 ブラケット 「カプラ」付き 「カプラ」付き 「カプラ」なし 「カプラ」付き 「カプラ」なし 同径 ブラケット 異径 ブラケット ミニブラケット・ブラケット取り付けは、 穴あけジグ ドリル・穴あけジグにて行います。 パイプ 「エアライナー」の基本構成部材で、φ25mm・ φ40mm・φ63mm 用を用意しています。 ホース 柔軟性に富んだホースです。直線的配管が不可 能な場所やコンプレッサ・エアタンクの接続、 アルミパイプの収縮・膨張の補正用です。φ 25mm・φ40mm・φ63mm 用を用意してい ます。 ジョイント/キャップ パイプとパイプの接続、パイプとホースの接続そ してパイプエンドの終端用に各種ジョイントを用 意しました。いずれもパイプとの接続は差し込む だけのワンタッチ接続、パイプの切離りしもナッ トを緩めるだけで簡単に外せます。また、使用し ていたジョイントの再利用も可能です。 ブラケット アルミパイプにドリルで穴あけ、ブラケットを取り 付けるだけで、分岐・エア取り出し配管が完了し ます。この施工性の良さが魅力のひとつです。 アウトレットジョイント 壁面にエア取り出し口を敷設するための専用ジョ イントです。 ボールバルブ 配管内の必要な箇所へバルブを自由に取り付け る。「エアライナー」のバルブはジョイントと同一 の設計理念を採用しています。 本製品の詳細に関しては、「エアライナー」総合カタログをご覧ください。 14

「ハイカプラ」シリーズの互換性 下記のプラグとソケットは互いに接続できます。 「ハイカプラ」シリーズの互換性一覧表 説明動画 プラグ ソケット 製品名 製品型式 製品型式 製品名 17PH, 20PH, 30PH, 40PH 17SH, 20SH, 30SH, 40SH 10PM, 20PM, 30PM, 40PM 10SM, 20SM, 30SM, 40SM, 60SM ハイカプラ® ハイカプラ® 20PF, 30PF, 40PF 20SF, 30SF, 40SF 20PFF 90SN-BH 60PC, 80PC, 100PC 20SH-BL, 30SH-BL, 40SH-BL 90PN-BH 20SM-BL, 30SM-BL, 40SM-BL ハイカプラ®BL 50PN (10PAH), 60PN (20PAH), 65PN 20SF-BL, 30SF-BL, 40SF-BL ナットカプラ® 80PN (30PAH), 85PN, 110PN (40PAH) 65SN-BL, 80SN-BL, 85SN-BL 50PNG, 65PNG, 85PNG TW20SH, TW30SH, TW40SH 20PH-PLA, 30PH-PLA TW20SM, TW30SM, TW40SM ハイカプラ®TW型 20PM-PLA, 30PM-PLA TW20SF, TW30SF, TW40SF ハイカプラエース® 50PN-PLA, 60PN-PLA, 65PN-PLA, 80PN-PLA, 85PN-PLA 200-17SH, 200-20SH, 200-30SH, 200-40SH 20PFF-PLA 200-20SM, 200-30SM, 200-40SM 50PNG-PLA, 65PNG-PLA, 85PNG-PLA ハイカプラ®200 200-20SF, 200-30SF, 200-40SF ロータリプラグ RL-20PM, RL-30PM 200-60SC, 200-80SC, 200-100SC RL-20PFF FBH-20SH, FBH-30SH, FBH-40SH ツイストプラグ TS-10PM, TS-20PM, TS-30PM FBH-20SM, FBH-30SM, FBH-40SM フルブローカプラ® TS-20PFF FBH-20SF, FBH-30SF, FBH-40SF パージプラグ PV-20PH, PV-30PH, PV-40PH FBH-65SN, FBH-80SN, FBH-85SN, FBH-110SN PV-65PN, PV-85PN 50SN (10SAH), 60SN (20SAH), 65SN 耐振プラグホース ナットカプラ® SHA-3-2R, SHA-3-3R 接続可能 80SN (30SAH), 85SN, 110SN (40SAH) NKカプラホース NKU-605B, NKU-610B, NKU-620B (65PNG) 200-50SN, 200-60SN, 200-65SN, 200-80SN ハイカプラエース付き NKU-810B, NKU-820B (85PNG) 200-85SN, 200-110SN ナットカプラ®200 NKカプラホース NKU-605P, NKU-610P (65PNG) 200-50SNG, 200-65SNG, 200-85SNG フルブローカプラ付き NKU-810P (85PNG) 65SNR, 85SNR ロータリナットカプラ NKカプラコイルホース NKC-503B, NKC-505B (50PNG) 65SNRG, 85SNRG ハイカプラエース付き NKC-603B, NKC-605B (65PNG) DCS-20PH, DCS-30PH, DCS-40PH ダスタカプラ® NKカプラコイルホース NKC-603P, NKC-605P (65PNG) DCS-65PNG, DCS-85PNG フルブローカプラ付き L200-20SH, L200-30SH, L200-40SH ロータリー式 L200-20SM, L200-30SM, L200-40SM ラインカプラ RT型（取入口） ロックカプラ®200 L200-20SF, L200-30SF, L200-40SF ラインカプラ® L200-65SNRG, L200-85SNRG 200T型（取入口） PV-20SM, PV-30SM, PV-40SM パージハイカプラ ロータリー式フルブロー FBH-RT型（取入口） ロータリー式 ラインカプラ RT型（取出口）, RE型（取出口） ラインカプラ ハイカプラエース® 200T型（取出口）, 200L型（取出口）, 200S型（取出口） ラインカプラ® T型 HA-T型（取入口） FBH-RE型（取出口）, FBH-RT型（取出口） ロータリー式フルブロー スーパーカプラ® 02S20P（取付部） ラインカプラ HA-20SH, HA-30SH HA-20SM, HA-30SM, HA-50SN, HA-60SN HA-65SN, HA-80SN, HA-85SN ハイカプラエース® HA-T（取出口） HA-50SNG, HA-65SNG, HA-85SNG NKU-605B, NKU-610B, NKU-620B (HA-65SNG) NKカプラホース NKU-810B, NKU-820B (HA-85SNG) ハイカプラエース付き NKU-605P, NKU-610P (FBH-65SNG) NKカプラホース NKU-810P (FBH-85SNG) フルブローカプラ付き NKC-503B, NKC-505B (HA-50SNG) NKカプラコイルホース NKC-603B, NKC-605B (HA-65SNG) ハイカプラエース付き NKC-603P, NKC-605P (FBH-65SNG) NKカプラコイルホース フルブローカプラ付き 互換性はありません プラグ ソケット 製品名 製品型式 製品型式 製品名 400PH, 600PH, 800PH 接続可能 400SH, 600SH, 800SH ハイカプラ® 400PM, 600PM, 800PM 400SM, 600SM, 800SM ハイカプラ® 400PF, 600PF, 800PF 400SF, 600SF, 800SF ラインカプラ® 200L型（取入口） PV-400SM, PV-600SM パージハイカプラ 200S型（取入口） PVR-400SH, PVR-600SH, PVR-800SH PVR-400SM, PVR-600SM, PVR-800SM パージハイカプラ PVR型 PVR-400SF, PVR-600SF, PVR-800SF 15

標準品「カプラ」シリーズ　索引 製品名 索引（ 五十音順） ページ INDEX ２ 210カプラ 93 280カプラ 99 ３ 350カプラ 101 ４ 450Bカプラ 107 ７ 700Rカプラ 108 H HSPカプラ 87 HSUカプラ 95 N NKカプラコイルホース ハイカプラエース付き 62 NKカプラコイルホース フルブローカプラ付き 62 NKカプラホース ハイカプラエース付き 62 NKカプラホース フルブローカプラ付き 62 P PCVパイプカプラ 149 S S210カプラ 97 SP-Vカプラ Type A 147 SPカプラ Type A 81 T TSPカプラ 77 TSPカプラ（ブレードホース取付用） 77 TSPカプラ（ボールバルブ付き） 79 カ 金型カプラ 69 金型カプラ（ブレードホース取付用） 69 金型カプラ（大流量タイプ） 71 キ キューブカプラ 27 業務用ガスカプラ 145 コ コンパクトカプラ 25 コンパクトゼロスピルカプラ 23 サ サニタリーカプラ（イージーウォッシュタイプ） 151 「ハイカプラ」シリーズ ・「エアライナー」による空圧機器配管例 ス スーパーカプラ（「チューブフィッター」付き） 31 スモールカプラ（「チューブフィッター」付き） 21 配管設備の中でも代表的な空圧機器配管。同配管の元配管・中継配管、機器・工具との接続配管、そして機器内配管などで、 スモールカプラ/スモールラインカプラ 21 様々な接続ニーズに対応した各種「カプラ」が採用されています。下図は、その中でも高い実績を誇る「ハイカプラ」シリーズ セ セミコンカプラ SCAL型 143 による空圧機器配管例です。「カプラ」選定のご参考にしてください。 セミコンカプラ SCF型 144 セミコンカプラ SCS型 140 セミコンカプラ SCT型 142 セミコンカプラ SCY型 141 セミコンカプラ SP型 139 ゼロスピルカプラ 85 ダスタカプラ® DCS-65PNG P61 ツイストプラグ タ 耐振プラグホース 60 TS-20PM P58 ダスタカプラ 61 パージハイカプラ ツ ツイストプラグ 58 エアライナー® P13 PV-40SM P47 ナ ナットカプラ 39 L型ジョイント ナットカプラ® ナットカプラ200 39 65PNG P39 ●グラインダ ネ 熱水用カプラ HW型 83 ハ パージハイカプラ 47 パージハイカプラ PVR型 45 エアライナー® P13 パージプラグ 59 ストレートジョイント ハイカプラ® ハイカプラ 33 パージプラグ ナットカプラ® BL 65PN P39 65SN-BL P35 ハイカプラ（ブレードホース取付用） 39 PV-40PH P59 ハイカプラエース 55 ハイカプラ BL 35 ハイカプラ TW型 42 ツイストプラグ エアライナー® P13 ●エアドリル TS-20PM P58 ハイカプラ200 37 ミニブラケット 樹脂製プラグ ハイカプラ200（「チューブフィッター」付き） 37 ハイカプラ®200 65PN-PLA P56 ハイパーHSPカプラ 91 200-40SH P37 ラインカプラ® フ フラットフェイスカプラ FF型 105 200T型 P51 フラットフェイスカプラ F35型 103 フルブローカプラ 43 マ マイクロカプラ（真ちゅう製・ステンレス製） 17 マイクロカプラ（真ちゅう製） 18 マイクロカプラ（ステンレス製） 20 ロータリー式 ●エアドリル マイクロカプラ（「チューブフィッター」付き） 19 フルブローラインカプラ FBH-RE型 P54 マイクロカプラ/マイクロラインカプラ 19 NKカプラコイルホース ハイカプラエース® マルチカプラ MALC-01型 129 ハイカプラエース付き HA-65SN P55 マルチカプラ MALC-SP型 131 NKC-503B P62 マルチカプラ MALC-HSP型 135 ロータリプラグ マルチカプラ MAM型 109 RL-20PM P57 マルチカプラ MAM-A型 115 マルチカプラ MAM-A-SP型 119 NKカプラホース マルチカプラ MAM-A-ZEL型 120 ハイカプラエース付き 耐振プラグホース マルチカプラ MAM-A型プレート 124 NKU-605B P62 SHA-3-2R P60 マルチカプラ MAM-B型プレート 122 ●インパクトレンチ マルチカプラ MAM-B型 111 マルチカプラ MAS型/MAT型 127 ミ ミニカプラ/ラインカプラミニ 63 ハイカプラ® 20PM P33 ミニカプラスーパー 65 ミニコック 67 NKカプラホース フルブローカプラ付き ●エアガン ラ ラインカプラ200 51 NKU-605P P62 レ レバーロックカプラ（金属製/樹脂製） 73 ロ ロータリー式フルブローラインカプラ 53 ハイカプラ® ロータリー式ラインカプラ 49 20PM P33 ロータリナットカプラ 39 ロータリプラグ 57 ロータリナットカプラ ロックカプラ200 41 ●エアドライバ 65SNRG P39 16

CADデータ 低圧用 Download 仕様 （一部未掲載です） 本体材質 カプラ：真ちゅう（めっき処理）・ステンレス鋼（SUS304） 「チューブフィッター」部：真ちゅう（めっき処理）および樹脂 R 1/8、M5×0.8 マイクロカプラ® ねじ用 チューブ取付用 内径φ3・φ4チューブ 取付サイズ チューブ取付用 ポリウレタンチューブ：外径φ4±0.1・φ6±0.1 （「チューブフィッター」付き） ポリアミドチューブ：外径φ4　+0.05 +0.05 -0　.08・φ6　-0.08 空圧制御機器配管用 注1 　　ふっ素樹脂チューブ：外径φ4±0.05・φ6±0.07 最高使用圧力 MPa {kgf/cm2} 1.0 {10} 最高使用圧力 バルブ構造 適用流体 耐圧力 MPa {kgf/cm2} 1.5 {15} 1.0 シール材質 表示記号 使用温度範囲 備　考 シール材質 注2 使用温度範囲 注3 ニトリルゴム NBR ー20˚C～＋80˚C 標準材質 1.0MPa 片路開閉型 空気 水 ふっ素ゴム FKM ー20˚C～＋180˚C 受注生産品 {10kgf/cm2} （チューブフィッター付きは不可） ※上記の仕様は「カプラ」に関する仕様です。使用するチューブの材質および温度によって最高使用圧力・耐圧力・使用温 　度範囲が異なります。 注1）ソフトポリウレタン、ソフトナイロンなどの極軟質チューブを接続する際は、接続する側のチューブ内径にチューブ スリーブ外径9.5mmの 　　メーカー指定のインサートリングを必ず使用してください。 注2）シール材質が標準材質（NBR）の場合のバルブ材質は樹脂製です。高温仕様（FKM）の場合は金属製になります。 　　また「、チューブフィッター」付きのシール材質はニトリルゴムのみです。 注3）使用可能な温度範囲は、使用条件によって異なります。 小型・軽量タイプ。 推奨最大締付トルク N •m {kgf •cm} 押し込むだけのワンタッチ接続。 取付ねじサイズ M5×0.8 R 1/8 「チューブフィッター」付きは、 真ちゅう トルク値 1.3 {13} 5 {51} ステンレス鋼 7 {71} さらにスムーズな配管が可能。 流体の流れ方向 流体はソケット側・プラグ側のどちらからでも流せます。 ●ソケットにバルブを備えながらスリーブ外径9.5mmの小型。 ●プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。 ●限られたスペースでの配管作業に適した省スペース設計。 ●本体はめっき処理の真ちゅう製とステンレス製で耐食性に優れています。 ●幅広い空圧用途に対応できるよう、各種の取付形状を標準化。 注）ソケットとプラグの分離時にプラグ側配管から流体が流出します。 使用流体が水の場合はご注意ください。 互換性 ソケットとプラグは取付形状にかかわらず接続できます。 最小断面積 (mm2) 「チューブ 「チューブ 製品型式 MC-03SP MC-04SP MC-05SP MC-10SP フィッター」付き フィッター」付き （4型） （6型） 最小断面積 1.1 4.9 4.9 4.9 4.9 4.9 真空用途適合性 53.0kPa {400mmHg} ソケット単体時 プラグ単体時 接　続　時 ー ー 使用可能 圧力ー流量特性図 〔測定条件〕　●流体名：空気　●チューブサイズ：ø4×ø2.5、ø6×ø4（「チューブフィッター」付き） 0.35 ①MC-06SC×MC-06PC ②MC-05SM×MC-05PM 0.3 ③MC-04SC×MC-04PC ④MC-06SCL×MC-06PCL ⑤MC-04SCL×MC-04PCL 0.25 0.2 0.15 0.1 0.05 0 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 {1} {2} {3} {4} {5} {6} {7} 圧力P [MPa {kgf/cm2}] 17 流量Q [m3/min (ANR)]

マイクロカプラ（® 真ちゅう製） 製品型式・寸法表（真ちゅう製） プラグ PH型（チューブ取付用） ソケット SH型（チューブ取付用） A C L A L 相手側 本体材質・質量 (g) 寸 法 (mm) 相手側 本体材質・質量 (g) 寸 法 (mm) 製品型式 チューブサイズ 製品型式 チューブサイズ (mm) 真ちゅう L C A φH φT φB (mm) 真ちゅう L φD A φT φB MC-03PH 内径φ3 1.2 19 9.2 8 5.5 3.5 1.2 MC-03SH 内径φ3 7.0 (27.5) 9.5 8 3.5 1.2 MC-04PH 内径φ4 1.4 19 9.2 8 5.5 4.8 2.5 MC-04SH 内径φ4 7.3 (27.5) 9.5 8 4.8 2.5 プラグ PM型（めねじ取付用） ソケット SM型（めねじ取付用） T T C A H H A L L 本体材質・質量 (g) 製品型式 相手側取付 寸 法 (mm) 相手側取付 本体材質・質量 (g) 寸 法 (mm) ねじサイズ 製品型式 真ちゅう L C A H T φB ねじサイズ 真ちゅう L φD A T H φB MC-05PM M5×0.8 1.9 17 9.2 4.5 六角7 M5×0.8 2.5 MC-05SM M5×0.8 7.4 (24.5) 9.5 4.5 M5×0.8 六角9 2.5 プラグ PM型（めねじ取付用） ソケット SM型（めねじ取付用） T H T C L H L 本体材質・質量 (g) 本体材質・質量 (g) 法 (mm) 製品型式 相手側取付 寸 法 (mm) ねじサイズ 製品型式 相手側取付 寸 真ちゅう L C H T φB ねじサイズ 真ちゅう L φD T H φB MC-10PM Rc 1/8 9.0 26 9.2 六角11 R 1/8 2.5 MC-10SM Rc 1/8 13.1 (30) 9.5 R 1/8 六角11 3 プラグ PHL型（チューブ取付用） ソケット SHL型（チューブ取付用） B T C B Bp T C L L 相手側 本体材質・質量 (g) 寸 法 (mm) 製品型式 チューブサイズ 相手側 本体材質・質量 (g) 寸 法 (mm) (mm) 真ちゅう L C A B E φT φBp 製品型式 チューブサイズ (mm) 真ちゅう L C E A φD φT φB MC-04PHL 内径φ4 9.4 (23.3) 9.2 8 (18.3) 18 4.8 2.5 MC-04SHL 内径φ4 14.8 (30.8) (25.8) 18 8 9.5 4.8 2.5 用途例 ソケット SHB型（パネル取付用） F H A Hs ●F：パネル厚さ　φJ：取付穴径 L 相手側 本体材質・質量 (g) 寸 法 (mm) 製品型式 チューブサイズ (mm) 真ちゅう L A φD φT φB Hs φJ H F ▲エアシリンダ ▲ソレノイドバルブ MC-04SHB 内径φ4 11.5 (36) 8 9.5 4.8 2.5 六角11 7.1+0.3 0 六角9 1.2~3.5 ※チューブ取付用の場合は、ホースバンドをご使用ください。 ※チューブ取付用の場合は、ホースバンドをご使用ください。 ●ご使用の前に、巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。 18 E A T B B B H D D D D D J A B E B B T B T

マイクロカプラ（®「チューブフィッター」付き）/ マイクロラインカプラ 製品型式・寸法表（「チューブフィッター」付き） プラグ PC型（「チューブフィッター」付き） ソケット SC型（「チューブフィッター」付き） C C L L 相手側 寸 法 (mm) 相手側 寸 法 (mm) 製品型式 チューブサイズ 質量 製品型式 チューブサイズ 質量 (mm) (g) L C φT φB (mm) (g) L φD C φT MC-04PC 外径φ4 3.0 (21.7) 9.2 8 2.5 MC-04SC 外径φ4 9.0 (31.5) 9.5 (12) 8 MC-06PC 外径φ6 5.0 (25) 9.2 9.8 2.5 MC-06SC 外径φ6 11.5 (33.5) 9.5 (13) 9.8 プラグ PCL型（「チューブフィッター」付き） ソケット SCL型（「チューブフィッター」付き） T T C E E L L 相手側 質量 寸 法 (mm) 相手側 寸 法 (mm) 製品型式 チューブサイズ (mm) (g) 製品型式 チューブサイズ 質量 L C E φT φB (mm) (g) L E φD C φT MC-04PCL 外径φ4 10.0 (23.3) 9.2 (18.3) 8 2.5 MC-04SCL 外径φ4 16.0 (30.8) (25.8) 9.5 (10) 8 MC-06PCL 外径φ6 13.5 (24.3) 9.2 (18.8) 9.8 2.5 MC-06SCL 外径φ6 19.0 (31.8) (26.3) 9.5 (12.5) 9.8 ソケット SCB型（「チューブフィッター」付き パネル取付用） F Hs H ● L FおよびφJはパネル寸法 相手側 寸 法 (mm) 製品型式 チューブサイズ 質量 (mm) (g) L φD φE Hs H F φJ MC-04SCB 外径φ4 15.0 (34) 9.5 16 六角13 六角13 3.5以下 10.5+0.3 0 ▲マイクロカプラ「チューブフィッター」付き MC-06SCB 外径φ6 18.5 (36) 9.5 18 六角15 六角15 3.5以下 12.5+0.3 0 製品型式・寸法表（マイクロラインカプラ） ソケット MC-03型（3分岐配管用） ソケット MC-05型（5分岐配管用） 質量：65.0g 質量：101.0g ●マニホールドはアルミニウム合金製です。 ●マニホールドはアルミニウム合金製です。 48 15 80 15 MC-05SM（3ヶ） 16 16 23 MC-05SM（5ヶ） 16 16 16 16 23 2×Rc 1/8 2×Rc 1/8 16 16 31 16 48 31 4×φ3.2貫通取付穴 78 4×φ3.2貫通取付穴 110 寸法 (mm) 寸法 (mm) ソケット MC-10型（10分岐配管用） 質量：187.0g ●マニホールドはアルミニウム合金製です。 160 15 MC-05SM（10ヶ） 16 16 16 16 16 16 16 16 16 23 2×Rc 1/8 16 128 31 4×φ3.2貫通取付穴 190 寸法 (mm) ●ご使用の前に、巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。 19 T 16 B B (28.8) 12 3 12 3 3 10 12 12 16 (28.8) 12 3 12 16 (28.8) 12 3 12 D D D J 3 3 10 12 12 3 3 10 12 12 E C T
