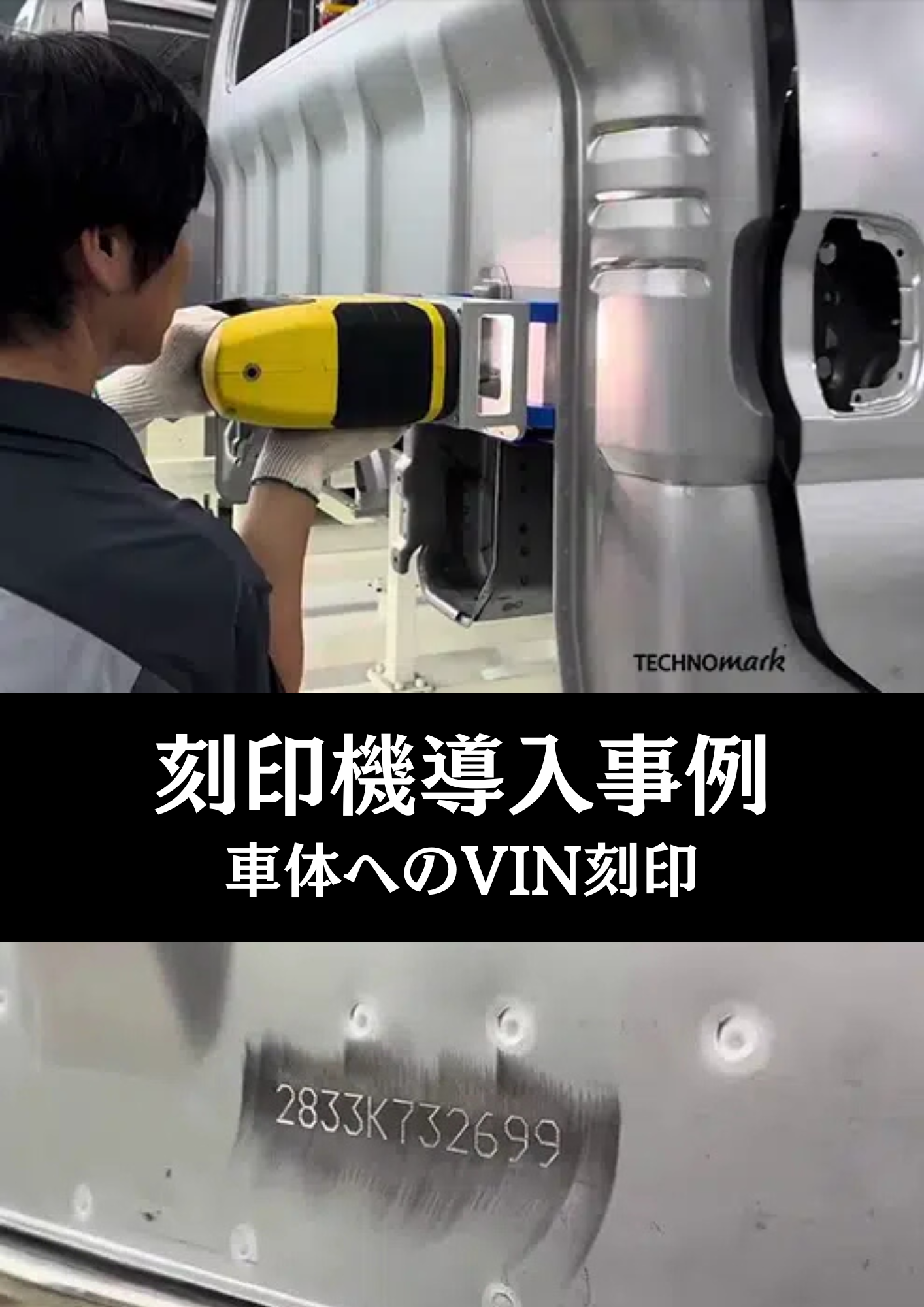

ワイヤレス打刻式刻印機と専用アタッチメントで車体VIN刻印の作業性を改善
本事例は、自動車・車両製造工程における車両識別番号（VIN）刻印の導入事例です。
同社では打刻式刻印機「Easy120」を導入し、車両ボディやシャーシへ英数字のVIN刻印を実施。
深く鮮明な刻印により、摩耗や塗装工程後でも視認性の高い識別を可能にしています。
さらにワイヤレス接続によりケーブルの取り回しを気にせず刻印作業が行えるため、大型ワークや生産ライン周辺でも柔軟に対応可能です。
また、マーキング部分に凸部があるため干渉を防ぐ目的で、ワーク形状に合わせた別作アタッチメントを提案しました。
このように弊社では、刻印機本体だけでなく別作アタッチメントのご提案にも対応しています。
＜導入効果＞
■車両識別番号（VIN）を確実に刻印することで、製造から流通、保守までの追跡管理を強化
■打刻式刻印機により十分な刻印深さを確保し、摩耗や塗装後でも消えにくいVIN刻印を可能に
■ワーク形状に合わせた専用アタッチメントの採用により、刻印位置の干渉を防ぎ、安定した刻印品質を実現
詳しくは、お気軽にお問い合わせください。
関連メディア
このカタログについて
| ドキュメント名 | 【ワイヤレス刻印機導入事例】車体へのVIN刻印を安定化 テクノマーク |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.7Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社IZUSHI (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
テ クノマ ー ク 自 動 刻 印 機
総 合 カ タ ロ グ
Page2

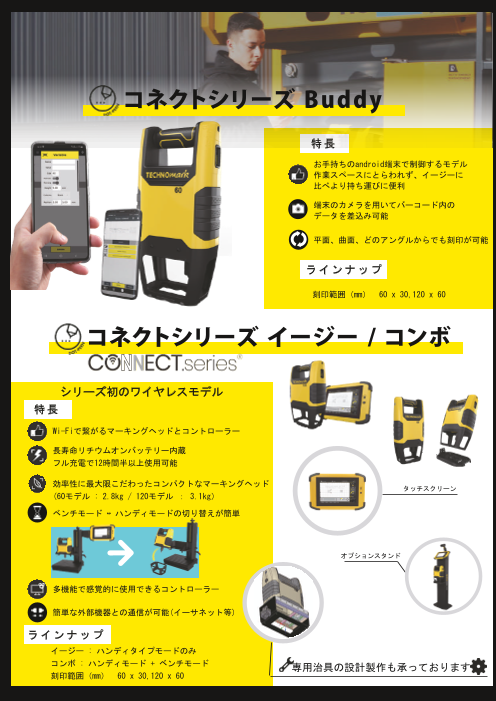

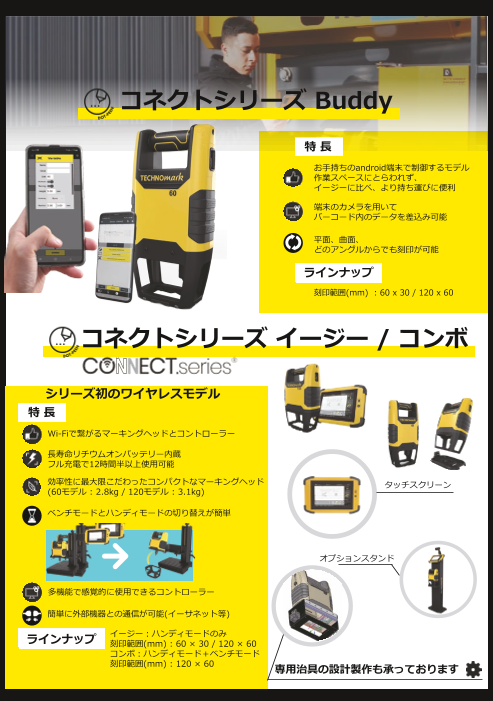

コネクトシリーズ Buddy
特長
お手持ちのandroid端末で制御するモデル
作業スペースにとらわれず、イージーに
比べより持ち運びに便利
端末のカメラを用いてバーコード内の
データを差込み可能
平面、曲面、どのアングルからでも刻印が可能
ラ インナップ
刻印範囲（mm） 60 x 30,120 x 60
コネクトシリーズ イージー / コンボ
シリーズ初のワイヤレスモデル
特長
Wi-Fiで繋がるマーキングヘッドとコントローラー
長寿命リチウムオンバッテリー内蔵
フル充電で12時間半以上使用可能
効率性に最大限こだわったコンパクトなマーキングヘッド
タッチスクリーン
(60モデル : 2.8kg / 120モデル ： 3.1kg）
ベンチモード ↔ ハンディモードの切り替えが簡単
オプションスタンド
多機能で感覚的に使用できるコントローラー
簡単な外部機器との通信が可能(イーサネット等)
ラインナップ
イージー : ハンディタイプモードのみ
コンボ : ハンディモード + ベンチモード 専用治具の設計製作も承っております
刻印範囲（mm） 60 x 30,120 x 60
Page3

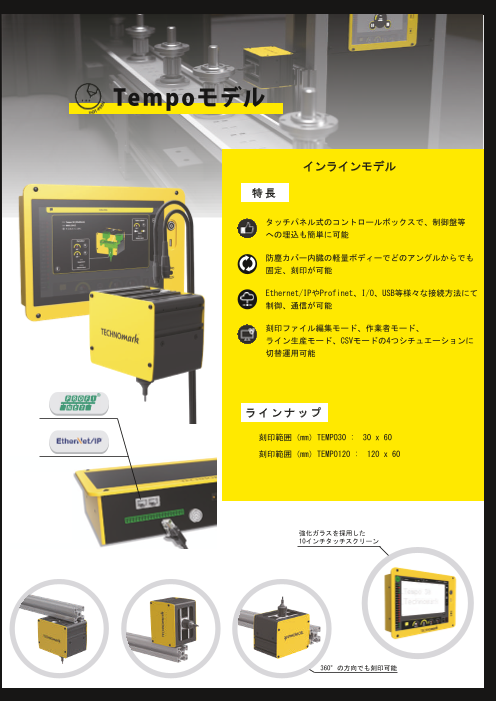

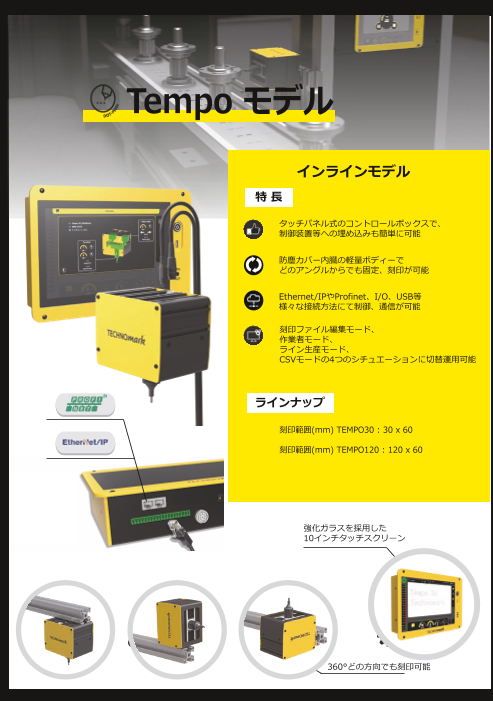

Tempoモデル
インラインモデル
特長
タッチパネル式のコントロールボックスで、制御盤等
への埋込も簡単に可能
防塵カバー内臓の軽量ボディーでどのアングルからでも
固定、刻印が可能
Ethernet/IPやProfinet、I/O、USB等様々な接続方法にて
制御、通信が可能
刻印ファイル編集モード、作業者モード、
ライン生産モード、CSVモードの4つシチュエーションに
切替運用可能
ラインナップ
刻印範囲（mm）TEMPO30 : 30 x 60
刻印範囲（mm）TEMPO120 : 120 x 60
強化ガラスを採用した
10インチタッチスクリーン
360°の方向でも刻印可能
Page4
グラフィックス
次世代のオールインワン型レーザーマーカー
特長
・ 複雑な配線や初期設定を省き、
高機能なマーキングヘッドと制御装置を内蔵したステーション
・ 初心者でも直感的に操作できる自社開発のソフトウェア
・ 刻印中のワークを画面に直接表示出来るスマートビュー機能
集塵機等のオプションあり
ラインナップ
本体外寸 (mm) 770 x 755 x 985
収納寸法（mm） 500 x 500 x 400
出力オプション 20w, 30w, 50w
グラフィックスe-series MOPA
MOPA
設備特化型コンパクトレーザーマーカー
特長
設備への組込みに特化したコンパクトモデル
設備の提案、立ち上げまでトータルでサポート
アフターサービスもバッチリ
リーズナブルな価格設定なのに抜群の刻印品質、耐久性を実現
ラインナップ
レーザーヘッド寸法�488 x 80 x 80mm 重量�約5.5kg(ケーブル無し)
コントローラー寸法�493 x 376 x 218mm 重量�約27kg
出力オプション 20w, 30w, 60w
Page5
サンプル刻印を承っております。お気軽にご連絡ください。
SAMPLES
MARKING
輸入総代理店 株式会社IZUSHI
〒578-0965 大阪府東大阪市本庄西２丁目３番１２号
TEL : 06-6747-6184 FAX : 06-6744-1150
www.technomark-marking. jp
